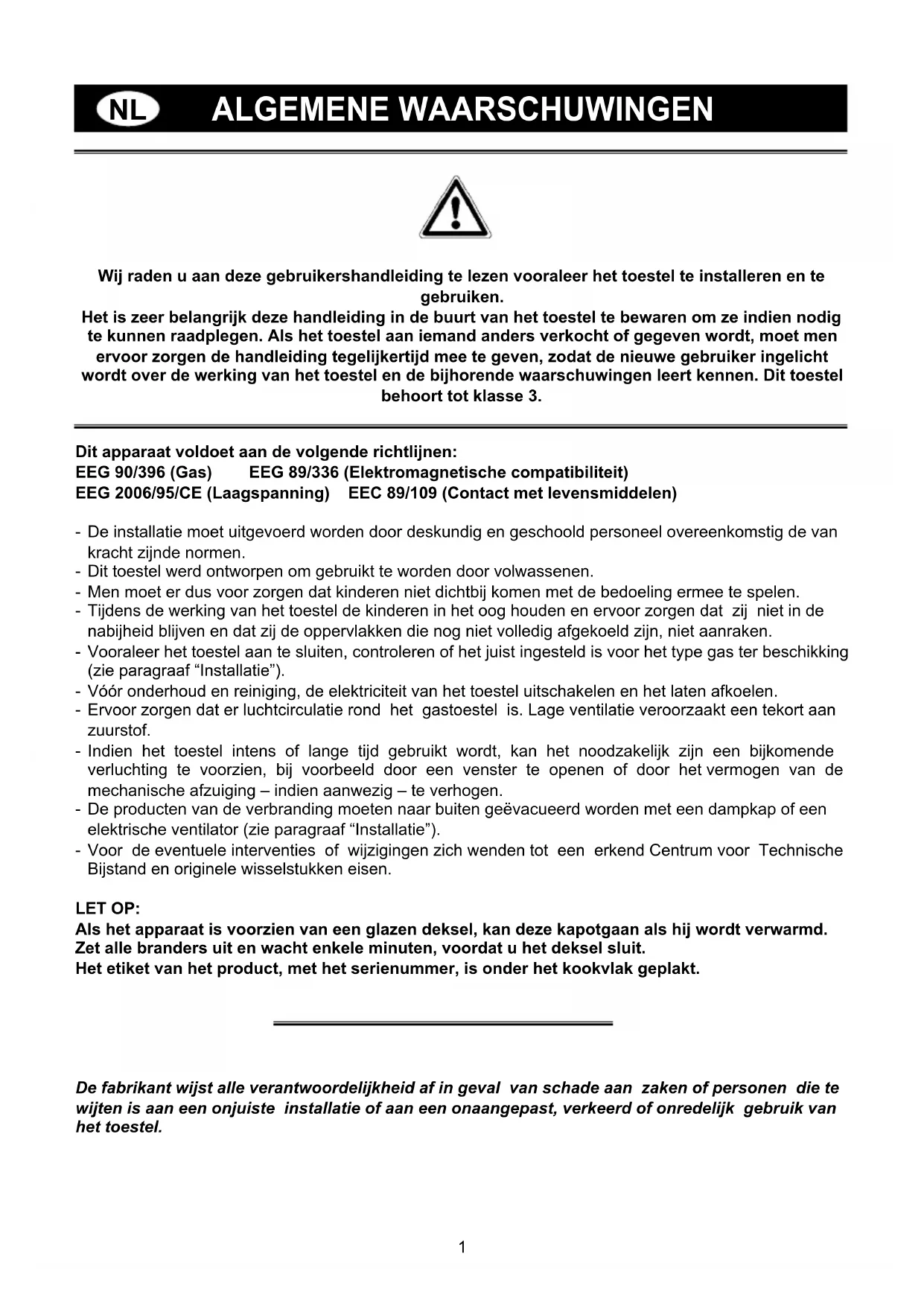

GEBRUIKSAANWIJZING F64GTX Ardo

Wij raden u aan deze gebruikershandleiding te lezen vooraleer het toestel te installereren en te gebruiken.

Het is zeer belangrijk deze handleiding in de buurt van het toestel te bewaren om ze indien nodig te kunnen raadplegen. Als het toestel aan iemand anders verkocht of gegeven worden, moet men ervoor zorgen de handleiding tegelijkkertijd mee te gezven, zodat de neue gebruiker ingelicht worden over de werkking van het toestel en de bijhorende waarschuwingen leert kennen. Dit toestel behoort tot klasse 3.

Dit apparatus voldoet aan de volgende richtlijnen:

EEG 90/396 (Gas) EEG 89/336 (Elektromagnetische compatibiliteit)

EEG 2006/95/CE (Laagspanning) EEC 89/109 (Contact met levensmiddelen)

• De installmentie要去uitgevoerd worden door deskundig en geschoold personeel overeenkomstig de van kracht zijnde normen.
• Dit toestel werden ontworpen om gebruikt te worden door volwassenen.
• Men moet er dus voor zorgen dat kinderen Niet dichtbij komen met de bedoeling ermee te spelen.
• Tijdens de werkking van het toestel de kinderen in het oog houden en ervoor zorgen dat zich Niet in de nabijheid blijven en dat zich de oppervlakken die nog nicht volledig afgekoeld zich, zich aanraken.
• Vooraleer het toestel aan te sluiten, controleren of het juist ingesteld is voor het type gas ter beschikking (zie paragraaf "Installatie").
• Vór onderhoud en reiniging, de elektricitie van het toestel uitschakelen en het latent afkoelen.
• Ervoor zorgen dat er luchtcirculatie rond het gastroestel is. Lage ventilatie veroorzaakt een tekort aan zuurstof.
• Indien het toestel intens of langeijd gebruikt worden, kan hetoodzakelijk zijn een bijkomende verluchting te voorzien, bij voorbeeld door een venster te openen of door het vermogen van de mechanische afzuiging - indien aanwezig - te verhogen.
• De producten van de verbranding要去en maar buiten geëvacueerd worden met een dampkap of een elektrische ventilator (zie paragraaf "Installatie").
• Voor de eventuale interventries of wijzigingen zich wenden tot een erkend Centrum voor Technische Bijstand en originele wisselstukken eisen.

LET OP:

Als het apparaat is voorzien van een glazen deksel, kan deze kapotgaan als hij worden verwarmd.

Zet alle branders uit en wacht enkele minuten, voordat u het deksel sluit.

Het etiket van het product, met het serienummer, is onder het kookvlak geplakt.

De fabrikant wijst alle verantwoordelijkheid af in geval van schade aan zaken of Personen die te wijten is aan een onjuiste installmentie of aan een onaangepast, verkeerd of onredelijk gebruik van het toestel.

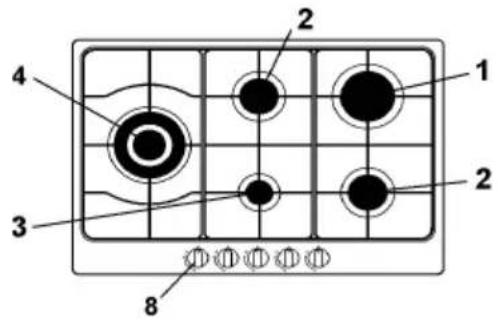

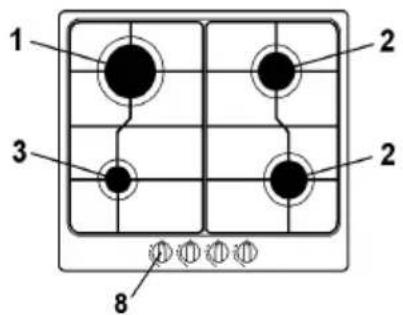

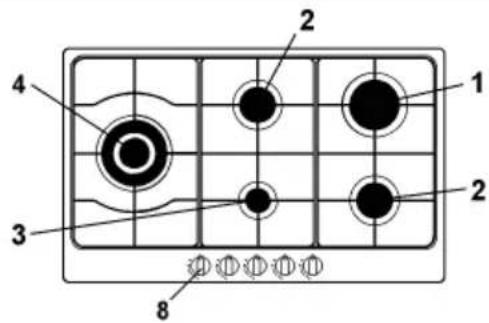

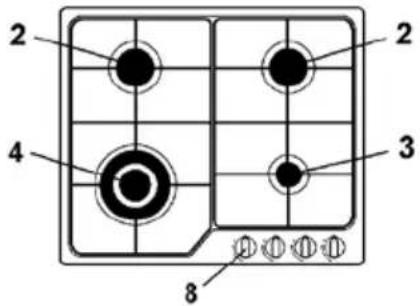

1 Snelle brander van 3000 W
2 Halfsnelle brander van 1750 W
3 Hulpbrander van 1000 W

4 Brander triple kroon van 3800 W
8 Bedieningsknop brander

TECHNICAL KENMERKENDE LIJST

BRANDERS		GAS 00 mm 1/100 mm Max. Min.	DRUK BIJ WERKING	VERBRUIK		DIAMETER INJECTOR	DIAMETER BYPASS KRAAN	WARMTEVER- MODEN (W)
N°	NAAM mbar g/h L/h 1/1
1	Snel	G30 - G31 28 - 30 225	-	-	85	42	3000	950
		G20 20	-	290	115Y	Reg.	3000	950
2	HALF-SNEL	G30 - G31 28 - 30 126	-	-	65	31	1750	600
		G20 20	-	165	97Z	Reg.	1750	600
3	HULP	G30 - G31 28 - 30 71	-	-	50	27	1000	450
		G20 20	-	99	72X	Reg.	1000	450
4	TRIPLE KROON	G30 - G31 28 - 30 278	-	-	98	60	3800	2100
		G20 20	-	367	135K	Reg.	3800	2100

Dit product is in overeenstemming met de EU-richtlijn 2002/96/EG.

Het symbool van de doorgekruiste vuilnisbak op het apparaat geeft aan dat het product, wanner het wordt afgedankt, moet worden afgegeven bij een speciaal inzamelpunt van elektrische en elektronische apparaten of bij de dealer waar u een/New, gelijksoortig apparaat aanschaft, aangezien het nicht mag worden verwerkt als huishoudelijk afval.

De gebruiker is er verantwoordelijk voor dat het apparaat worden afgegeven bij het juiste inzamelpunt wanner hij het afldankt, op straffe van de sancties die worden voorzien door de geldende wetgeving inzake afvalverwerking.

Een correcte geschienen inzameling van afgedankte apparaten voor een milieuvriendelijkke recycling, behandeling en verworking draagt bij aan het voorkomen van möglichne negatieve efecten op het milieu en de gezondheid, en bevordert de recyclng van de materielen waaruit het product bestaat. Voor nadere informatie over bestaande inzamelsystemen kunt u zich wenden tot uwplaatselijke afvalophaaldienst, of tot de winkel waar u het apparaat heeft gekocht.

De producenten en importeurs nemen hun verantwoordelijkheid voor wat betreft de milieuvrie.

INSTRUCTIES VOOR DE GEBRUiker

Alle handelingen in verband met de installmentie, de instelling en de aanpassing aan het beschikbare gastype要去en uitgevoerd worden door geschoold personeel, overeenstemmend de van kracht zijnde normen.

De specifieke instructies bevinden sich in het deel van de handleiding dat voor de installmenteur voorbehonden is.

GEBRUK VAN DE BRANDERS

Het sériegrafisch aangebrachte symbol naast de knop geeft aan bij welke brander de knop hoog.

Automatische ontsteking zonder verilgheidsventiel

De overeenstemmende knop in gegenwijzerszin draaien tot de maximale positie (grote vlam, figuur 1) en de knop indrukken.

Automatische ontsteking met veiligheidsventiel

De overeenstemmende knop in gegenwijzerszin draaien tot de maximale positie (grote vlam, figuur 1) en de knop indrukken.

Eens de ontsteking verkreten, de knop ongeveer 10 seconden ingedrukt honden.

Gebruik van de branders

Om een optimaal rendement zonder verspilling van gas te verkrijgen, is het belangrijk dat de diameter van de kookpot aangepast is aan het potentieel van de brander (zie tabel hierna), om te vermijden dat de vlam breder worden dan de onderkant van de kookpot (figuur 2).

Het maximale vermogen gebruiken om vloeistoffen snel te latent koken en een verminderd vermogen om voedsel op te warmen of op kookpunt te houden. Alle werkingspoties要去en gekozen worden:tussen het maximum en het minimum en nooit:tussen de maximumpositie en het sluitingspunt.

Om de gastoevoer te onderbreken, de knop in wijzerszin draaien tot aan de sluitingspositie.

In geval van afwezigheid van elektrische energia is het可想而知 de branders aan te steken met lucifers door de knop teplaatsen op het ontstekingspunt (grote vlam, figuur 1).

BRANDERS VERMOGEN (W)	DIAMETER KOOKPOT
Hulp 1000 10 - 14 cm
Half-snel 1750 16 - 18 cm
Snel 3000 20 - 22 cm
Triple kroon 3800 24 - 26 cm

Waarschuwingen

• Altijd controlleren of de knappen in de positie "gesloten" (zie afbeelding 1) staan wanner het toestel nicht werkt.

• Voor de kookvlakken uitergerust met een thermokoppel (veiligheidsventiel), als de vlam per ongeluk uitergaat, onderbreekt het veiligheidsventiel, na enkele seconden, automatisch de gastoevoer van gas. Om de werking te herstellen, de knop terugbrengenaar het ontstekingspunt (grote vlam, afbeeling 1) en indrukken.

• Tijdens het koken met vetten en oliën, moet men bijzonder aandachtig�ijn want, indien zich oververhit worden,+kunnen zich in brand schieten.

• Geen verstuivers gebruiken in de buurt van het toestel in werking.
• Op de branders mag men geen onstabile of cervormde braadpannen zetten om ongelukken wegens omstoten of overlopen te vermijden.
• Ervoor zorgen dat de handvatten van de braadpannen juist geplaatstijken.
• Wonneer men de brander aansteekt, controleren of de vlam regelmatig is; vooraleer kookpotten te verwijderen, de vlam.altijd verminderen of uitdoen.

REINIGING

Voor elke schoonmaakbeurt, de verbinding van het toestel met het elektriciteitsnet uitschakelen.

Het is aangeraden te reinigen als het toestel koud is.

Geemailleerde delen

De geëmailleerde delen要去en met een doekje en een sopje of met een Licht awasmiddel worden schoongemaaakt.

Gebruik geen schuur of bijtende middelen. Voorkom dat stoffen zoals citroensap, tomaat, zoutwater, azijn, koffie en mLk lang in aanraking kom met de geemailleerde oppervlakken.

Roestvrij stalen delen

Roestvrij staal kan vlekken als het gedurende langtijd in aanraking komt met kalkhoudend water of agressieve schoonmaakmiddelen.

Aangeraden wordt ze met een sopje schoon te make n en met een zachte doek af te drogen.

De glans worden behouden door regelmatig geschikte chemische producten te gebruiken, die gewoon in de handel verkrijgbaar zijn.

Branders en roosters

Deze delen mogen verwijderd worden om de reiniging te vergemakkelijken.

De branders要去 schoongemaaakt worden met een spon, water en zeep of met een lichte detergent, daarna goed afgedroogd worden en terug op de juiste plaats gezet worden. Controlleren of de verspreidingskanalen voor de vlammen Niet verstopt zitten.

Controleren of de sonde van het veiligheidsventiel en de ontstekingselektrode goed proper zijn om een optimale werkung te garanderen.

De roosters mogen in een vaatwasmachine gewassen worden.

Gaskranen

Het eventuele smeren van de kranen moet uitsluitend uitgevoerd worden door gespecialiseerd personeel.

Als de gaskranen moeilijk beginnen te draaien of een abnormale werking vertonen, contact opnemen met de Dienst na verkoop.

INSTRUCTIES VOOR INSTALLATEUR

BELANGRIJKWAARSCHUWING

DE HIERNA VERMELDE HANDELINGEN MOETEN UITGEVOERD WORDEN VOLGENS DE VAN KRacht ZIJNDE NORMEN, UITSLUITEND DOOR GESCHOOLD PERSONEEL. DE FABRIKANT WIJST ALLE VERANTWOORDELijkHEID AF VOOR SCHADE AAN MENSEN, DIEREN OF ZAKEN DIE HET GEVOLG IS VAN DE NIET-NALEVING VAN DEZE BEPALINGEN

INSTALLATIE

Montage van het kookvlak.

Het toestel is vervaardigd om ingebouwd te worden in meubels die warmtebestendig zich.

De wanden van de meubels moeten bestand zich tegen een temperatuur van minstens 90^ .

Het toestel is van het type "Y", dit wil zeggen dat het geinstalleerd mag worden met een enkele laterale wand, rechts of links van het kookvlak.

Vermijd de installmentie van het toestel in de nabijheid van ontvlambare materialen zoals gordijnen, keukenhanddoeken, enz...

Een opening make, in het blad van het meubel, met de afmetingen aangeduid in figuur 3; waar bij moet men een afstand houden van minstens 50~mm tussen de rand van het toestel en de aangrenzende wanden.

MODEL L (mm)	P (mm)
600 - 750 560 480	- 490 (*)
900 820 480 -	490 (*)

(*) Noodzakelijkke grootte voor de installmentie met dekking

In geval van aanwezigheid van een muurkast boven het kookvlak, moet men een minimale afstand van 760 mm:tussen het meubel en het werkblad voorzien.

Het is aanbevolen het toestel te isoleren van het meubel dat er zich onder bevindt, door middel van een separator en een depressie-ruimte van minstens 10 mm (figuur 4).

Indien het toestel worden aangebracht op een basis met oven要去en deoodzakelijk voorzorgsmaatregelen worden getroffen, om te garanderen dat de installmentie voldoet aan de veiligheidsvoorschriften. Besteed er bijzondere aandacht aan dat de elektriciteitskabel en de toevoerbuis zodanig+zijn geplaatst dat deze Niet inaanraking komen met de hete delen van de behuizing van de oven. In geval van installmentie op een oven zonder geforceerde koelventilatie moet voor een goede ventilatie voor een geschikte luchttoevoer worden gezorgd met een ingang die minstens 200~cm^2 kleiner is en een uitgang die groter is dan minstens 60~cm^2 .

Bevestiging van het kookvlak

leder kookvlak is voorzien van een speciale dichting. Bovendien worden een reeks haken geleverd, die gebruikt要去en worden om deplaat te bevestigen. Afhankelijk van het type bodem worden het geschikte type bevestigingshaak geleverd (haak A of haak B). Handel als volgt voor de installmentie:

• Verwijder de roosters en branders van het kookvlak.
• Draai het toestel om en breng dichting S langs de buitenrand aan (fig. 5).
  -Breng het kookvlak in de opening aan die in het meubel is gemaakt en zet hem vast met de schroeven V van de bevestigingshaken G (fig. 6/6A).

Plaats van installmentie

Dit toestel is Niet uitergerust met een evacuationsystem voor de producten van de verbranding; het is dus moodzakelijk de rook maar buiten te evacueren met behulp van een dampkap of een elektrische ventilator die geactiveerd worden telkens men het toestel gezruikt. De ruimte waarin het toestel geinstalleerd worden, moet een natuurlijke luchtaanvoer hebben voor de regelmatige verbranding van gas en de ventilatie van de ruimte: het nodige volume lucht mag nichtkleiner zichn dan 20m^3

De luchttoevoer要去 gebeuren door een permanente opening, aangebracht in de muren van de kamer en die voor een verbinding maar buiten zorgt.

De ventilatie kan ook afkomstig zijn van een aangrenzende kamer. In dat geval de desbeteffende geldende normen respecteren.

De openingen要去en een minimale doorsnede hebben van 200~cm^2

Gasaansluiting

Zich ervan vergewissen dat het toestel geschikt is voor het beschikbare type gas; om dat te weten kijk maar het etiket onderaan op het toestel of maar het etiket op de LASTE pagina van deze handleiding.

Handel overeenkomstig de instructies vermeld in de paragraaf "gastransformaties en instellenen" voor de eventuele aanpassing aan verschillende gassen.

Het toestel要去 aangesloten worden op de gasinstallatie met behulp van harde metalen buizen of van stalen flexibele leidingen met continue wand conform de geldende normen.

De gasingang-aansluiting van het toestel is van

INSTRUCTIES VOOR INSTALLATEUR

schroefdraad voorzien: gas cilindervorming mannelijk (figuur 7).

De aansluiting mag de gasinlaatbuis Niet belasten.

Eens de installmente voltooid, controllerer de dichtheid van de verbindingen met een zeepoplosing.

Elektrische aansluiting

De aansluiting op het elektrische net要去uitgevoerd worden door geschoold personeel overeenkomstig de geldende normen.

De spanning van de elektrische installmentie要去 overeenstemmen met die vermeld op het etiket dat zich onderaan op het toestel bevindt. Controleren of de installmentieuitgerust is met een doeltreffende massa-aansluiting ("terre") overeenkomstig de normen en wettelijk bepalingen. De massaansluiting is verplicht.

Als het toestel geen stekker heeft, op de voedingskabel een genormaliseerde stekker aanbrengen.

Het is möglich de aansluiting op het elektrische netrechtstreeks uit te voeren door de tussenplaatsing van een omnipolare schakelaar met een openingsafstand van de contacten van minstens 3mm

Vervanging van deuisjes

Indien het toestel voorzien is voor een gastype dat verschilt van het beschikbare, moet men de buisjes van de branders verrangen.

De keuze van de te verrangen buisjes要去 gebeuren volgens de tabel met technische kenmerken.

Daarna te werk gaan op de volgende manier:

• de roosters en de branders verwijderen;
• met een rechtse sleutel (L), hetuisje (U) (figuur
  8) losschroeven en verrangen door het gegaste buisje;
• hetuisje krachtig blokkeren.

Installing van de branders

De instelling van het minimum moet.altijd juist zijnen de vlam moet.altijd aan blijven, zelfs in geval van een snelle overgang van de maximumpositie

haar de minimumpositie.

Als dat nicht het geval is, moet men het minimum op de volgende manier regelen:

• de brander aansteken;
• de kraan draaien tot in de minimummpositie (kleine vlam);
• de knop van de stang van de kraan verwijderen;
• een schroevendraaier met platte sunt in gat (F) van de kraan (figuur 9-9/A) steken en de bypass schroef draaien tot de correcte instelling van het minimum.

Voor de branders die werken met gas G30,要去 de bypass schroef volledig vastgeschroefd worden.

ONDERHOUD

Vervanging voedingskabel

In geval van verranging van de voedingskabel, moet men een kabel gebruik conform de normen van het type H05VV-F of H05RR-F met een doorsnede 3 × 0.75 ~mm^2 .

De aansluiting op de klem moet gebeuren zoals aangeduid op afbeelding 10-10A.

Kabel L bruin (fase)

Kabel N blauw (neutraal)

Kabel

oen-geel

(massa)
