GEBRUIKSAANWIJZING FL6V4GTX Ardo

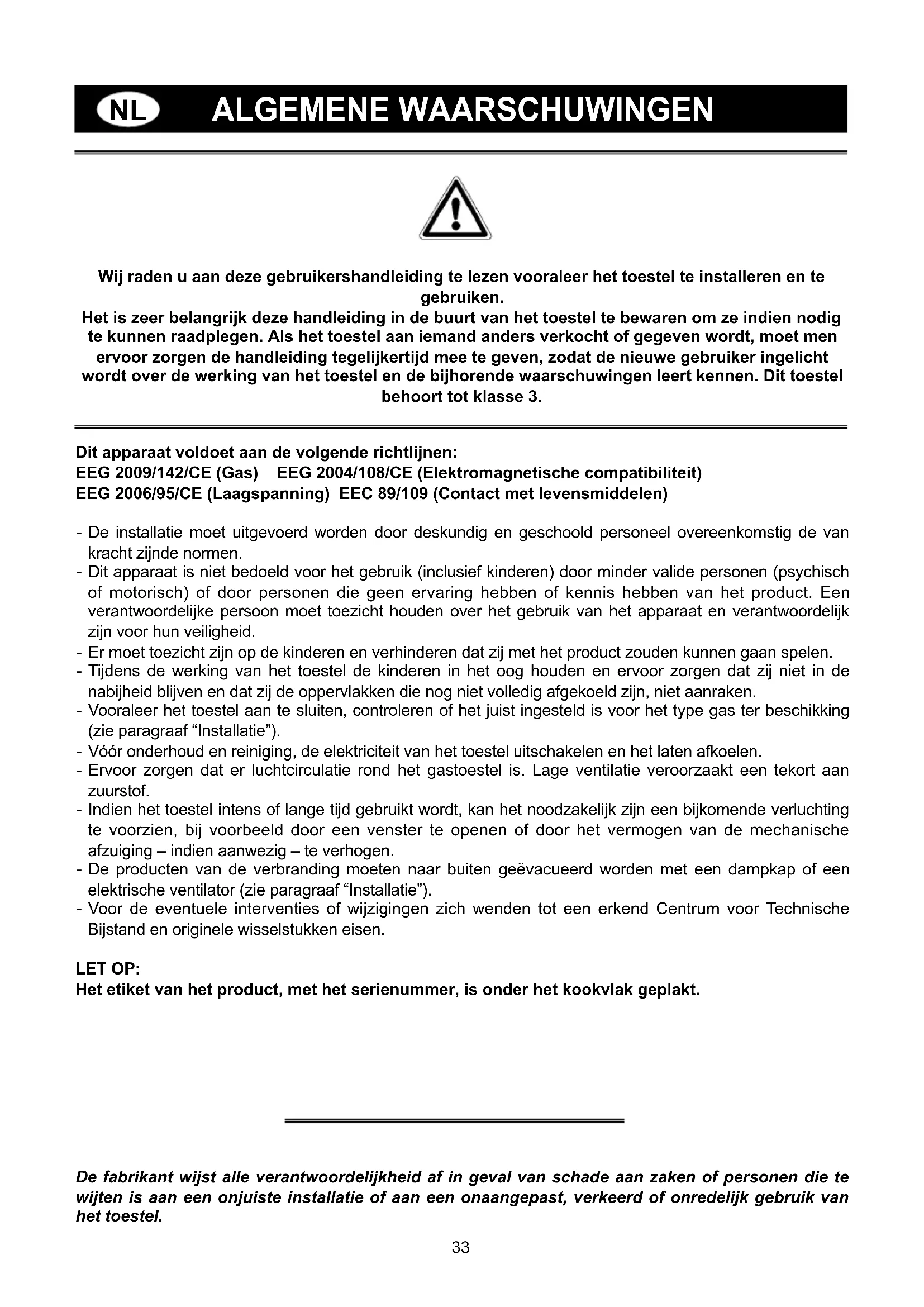

Wij raden u aan deze gebruikershandleiding te lezen vooraleer het toestel te installereren en te gebruiken.

Het is zeer belangrijk deze handleiding in de buurt van het toestel te bewaren om ze indien nodig te kunnen raadplegen. Als het toestel aan iemand anders verkocht of gegeven worden, moet men ervoor zorgen de handleiding tegelijkkertijd mee te geben, zodat de neue gebruiker ingelicht worden over de werkking van het toestel en de bijhorende waarschuwingen leert kennen. Dit toestel behoort tot klasse 3.

Dit apparatus voldoet aan de volgende richtlijnen:

EEG 2009/142/CE (Gas) EEG 2004/108/CE (Elektromagnetische compatibiliteit)

EEG 2006/95/CE (Laagspanning) EEC 89/109 (Contact met levensmiddelen)

• De installmentie moet uitgevoerd worden door deskundig en geschoold personeel overeenkomstig de van kracht zijnde normen.
• Dit apparaat is nicht bedoeld voor het gebruik (inclusief kinderen) door minder valide personen (psychisch of motorisch) of door personen die geen ervaring hebben of kennis hebben van het product. Een verantwoordelijkpe persoon moet toezicht houden over het gebruik van het apparaat en verantwoordelijk zichoor voor hun veiligheid.
• Er要去zichten op de kinderen en verhinderen dat zij met het product zouden konnen gaan spelen.
• Tijdens de werkking van het toestel de kinderen in het oog houden en ervoor zorgen dat zich Niet in de nabijheid blijven en dat zich de oppervlakken die nog nicht volledig afgekoeld zich, Niet aanraken.
• Vooraleer het toestel aan te sluiten, controlleren of het juist ingesteld is voor het type gas ter beschikking (zie paragraaf "Installatie").
• Vór onderhoud en reiniging, de elektriciteit van het toestel uitschakelen en het lately afkoelen.
• Ervoor zorgen dat er luchtcirculatie rond het gastroestel is. Lage ventilatie veroorzaakt een tekort aan zuurstof.
• Indien het toestel intens of langearend gebruikt worden, kan hetoodzakelijk zijn een bijkomende verluchting te voorzien, bij voorbeeld door een venster te openen of door het vermogen van de mechanische afzuiging - indien aanwezig - te verhogen.
• De producten van de verbranding要去en maar buiten geëvacuèerd worden met een dampkap of een elektrische ventilator (zie paragraaf "Installatie").
• Voor de eventuele interventries of wijzigingen zich wenden tot een erkend Centrum voor Technische Bijstand en originele wisselstukken eisen.

LET OP:

Het etiket van het product, met het serienummer, is onder het kookvlak geplakt.

De fabrikant wijst alle verantwoordelijkheid af in geval van schade aan zaken of Personen die te wijten is aan een onjuiste installmentie of aan een onaangepast, verkeerd of onredelijk gebruik van het toestel.

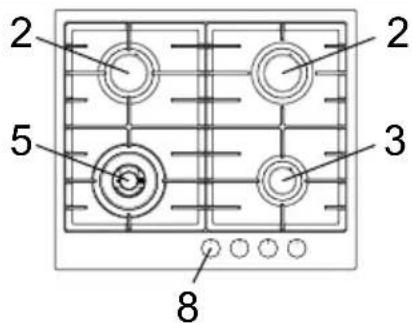

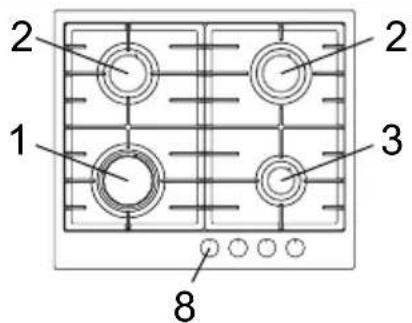

1 Snelle brander van 3000 W
2 Halfsnelle brander van 1750 W
3 Hulpbrander van 1000 W

4 Brander triple kroon van 3800 W
5 Brander dubbele kroon van 3500 W
8 Bedieningsknop brander

TECHNICAL KENMERKENDE LIJST

BRANDERS		GAS	DRUK BIJ WERKING mbar g/h	VERBRUIK		DIAMETER INJECTOR 1/100 mm Max. Min.	DIAMETER BYPASS KRAAN	WARMTEVER- MODEN (W)
N°	NAAM			/h h 1/1	00 mm
1	SNEL	G30 / G31 G20	28-30 / 37 218 - 20	85 42 3 -	000 95 286	115Y	Reg.	3000	950
2	HALF-SNEL	G30 / G31 G20	28-30 / 37 127 - 20	65 31 -	750 60 167	97Z	Reg.	1750	600
3	HULP	G30 / G31 G20	28-30 / 37 73 20	- 50 -	27 1000 95	450 72X	Reg.	1000	450
4	TRIPLE KROON	G30 / G31 G20	28-30 / 37 277 - 20	98 60 3 -	800 362	2100 135K	Reg.	3800	2100
5	DUBBELE KROON	G30 / G31 G20	28-30 / 37 255 20		93 60 3500 334	2100 135	Reg.	3500	2100

Dit product is in overeenstemming met de EU-richtlijn 2002/96/EG.

Het symbool van de doorgekruiste vuilnisbak op het apparaat geeft aan dat het product, wanner het wordt afgedankt, moet worden afgegeven bij een speciaal inzamelpunt van elektrische en elektronische apparaten of bij de dealer waar u een/New, gelijksoortig apparaat aanschaft, aangezien het Niet mag worden verwerkt als huishoudelijk afval.

De gebruiker is er verantwoordelijk voor dat het apparaat worden afgegeven bij het juiste inzamelpunt wanner hij het afdankt, op straffe van de sancties die worden voorzien door de geldende wetgeving inzake afvalverwerking.

Een correcte geschienen inzameling van afgedankte apparaten voor een milieuvriendelijk recycleng, behandeling en verwerking draagt bij aan het voorkomen van maybe negatieve efecten op het milieu en de gezondheid, en bevordert de recycing van de materielen waaruit het product bestaat. Voor nadere informatie over bestaande inzamelsystemen kunt u zich wenden tot uwplaatselijke afvalophaaldienst, of tot de winkel waar u het apparaat heeft gekocht.

De producenten en importeurs nemen hun verantwoordelijkheid voor wat betreft de milieuvrie.

INSTRUCTIES VOOR DE GEBRUiker

Alle handelingen in verband met de installmentie, de instelling en de aanpassing aan het beschikbare gastype要去en uitgevoerd worden door geschoold personeel, overeenstemmend de van kracht zijnde normen.

De specifieke instructies bevinden zich in het deel van de handleiding dat voor de installerateur voorbehonden is.

GEBRUK VAN DE BRANDERS

Het sériegrafisch aangebrachte symbol naast de knop geeft aan bij welke brander de knop hoort.

Automatische ontsteking zonder veiligheidsventiel

De overeenstemmende knop in gegenwijzerszin draaien tot de maximale positie (grote vlam, figuur 1) en de knop indrukken.

Automatische ontsteking met veiligheidsventiel

De overeenstemmende knop in gegenwijzerszin draaien tot de maximale positie (grote vlam, figuur 1) en de knop indrukken.

Eens de ontsteking verkreten, de knop ongeveer 10 seconden ingedrukt honden.

Gebruik van de branders

Om een optimaal rendement zonder verspilling van gas te verkrijgen, is het belangrijk dat de diameter van de kookpot aangepast is aan het potentieel van de brander (zie tabel hierna), om te vermijden dat de vlam breder worden dan de onderkant van de kookpot (figuur 2).

Het maximale vermogen gebruiken om vloeistoffen snel te latent koken en een verminderd vermogen om voedsel op te warmen of op kookpunt te houden. Alle werkingsposities要去en gekozen worden:tussen het maximum en het minimum en nooit tussen de maximmumpositie en het sluitingspunt.

Om de gastoevoer te onderbreken, de knop in wijzerszin draaien tot aan de sluitingspositie.

In geval van afwezigheid van elektrische energia is het möglichk de branders aan te steken met lucifers door de knop teplaatsen op het ontstekingspunt (grote vlam, figuur 1).

BRANDERS VERMOGEN (W)	DIAMETER KOOKPOT
Hulp 1000 10 - 14 cm
Half-snel 1750 16 - 18 cm
Snel 3000 20 - 22 cm
Triple kroon 3800 24 - 26 cm
Dubbele kroon 3500 24 - 26 cm

Waarschuwingen

• Altijd controlleren of de knappen in de positie "gesloten" (zie afbeelding 1) staan wanner het toestel Niet werkt.
  -Voor de kookvlakken uitgerust met een thermokoppel (veiligheidsventiel), als de vlam per ongeluk uitgaat, onderbreekt het veiligheidsventiel, na enkele seconden, automatisch de gastoevoer van gas. Om de werkking te herstellen, de knop terugbrengen aan het ontstekingspunt (grote vlam, afbeelding 1) en indrukken.

• Tijdens het koken met vetten en oliën, moet men bijzonder aandachtig�zemwant, indien zij oververhit worden, hunnen zich in brand schieten.

• Geen verstuivers gebruiken in de buurt van het toestel in werkinq.
• Op de branders mag men geen onstabile of cervormde braadpannen zetten om ongelukken wegens omstoten of overlopen te vermijden.
  -Ervoor zorgen dat de handvatten van de braadpannen juist geplaatst+zijn.
• Wanneer men de brander aansteekt, controleren of de vlam regelmatig is; Vooraleer kookpotten te verwijdersen, de vlam.altijd verminderen of uitdoen.

REINIGING

Vóor elke schoonmaakbeurt, de verbinding van het toestel met het elektriciteitsnet uitschaken.

Maak het product nooit schoon met reinigingmethodieken door middel van stoom.

Het is aangeraden te reinigen als het toestel koud is.

Geemailerde delen

De geëmailleerde delen要去en met een doekjeneen een sopje of met een Licht afwasmiddel worden schoongemaakt.

Gebruik geen schuur of bijtende middelen. Voorkom dat stoffen zoals citroensap, tomaat, zoutwater, azijn, koffie en mLk lang in aanraking kom met de geemailleerde oppervlakken.

Roestvrij stalen delen

Roestvrij staal kan vlekken als het gedurende lange tijd in aanraking komt met kalkhoudend water of agressieve schoonmaakmiddelen.

Aangeraden wordt ze met een sopje schoon te make n en met een zachte doek af te drogen.

De glans worden behouden door regelmatig geschikte chemische producten te gebruiken, die gewoon in de handel verkrijgbaar zich.

Branders en roosters

Deze delen mogen verwijderd worden om de reiniging te vergemakkelijken.

De branders要去en schoongemaakt worden met een spon, water en zeep of met een lichte detergent, daarna goed afgedroogd worden en terug op de juiste plaats gezet worden. Controlleren of de verspreidingskanalen voor de vlammen Niet verstopt zitten.

Controleren of de sonde van het veiligheidsventiel en de ontstekingslektrode goed proper zijn om een optimale werkig te garanderen.

Gaskranen

Het eventuele smeren van de kranen要去 uitsluitend uitgevoerd worden door gespecialiseerd personeel.

Als de gaskranen moeilijk beginnen te draaien of een abnormale werkung vertonen, contact opnemen met de diest na verkoop.

INSTRUCTIES VOOR INSTALLATEUR

BELANGRIJKWAARSCHUWING

DE HIERNA VERMELDE HANDELINGEN MOETEN UITGEVOERD WORDEN VOLGENS DE VAN KRacht ZIJNDE NORMEN, UITSLUITEND DOOR GESCHOOLD PERSONEEL. DE FABRIKANT WIJST ALLE VERANTWOORDELijkHEID AF VOOR SCHADE AAN MENSEN, DIEREN OF ZAKEN DIE HET GEVOLG IS VAN DE NIET-NALEVING VAN DEZE BEPALINGEN

INSTALLATIE

Montage van het kookvlak.

Het toestel is vervaardigd om ingebouwd te worden in meubels die warmtebestendig zich.

De wanden van de meubels moeten bestand zich tegen een temperatuur van minstens 90^ .

Het toestel is van het type "Y", dit wil zeggen dat het geinstalleerd mag worden met een enkele laterale wand, rechts of links van het kookvlak.

Vermijd de installmentie van het toestel in de nabijheid van ontvlambare materialen zoals gordijnen, keukenhanddoeken, enz...

Een opening make, in het blad van het meubel, met de afmetingen aangeduid in figuur 3; waar bij moet men een afstand houden van minstens 50~mm tussen de rand van het toestel en de aangrenzende wanden.

MODEL L (mm)	P (mm)
60 560 480
75 720 480

In geval van aanwezigheid van een muurkast boven het kookvlak, moet men een minimale afstand van 760~mm tussen het meubel en het werkblad voorzien. Het is aanbevolen het toestel te isoleren van het meubel dat er zich onder bevindt, door middel van een separator en een depressie-ruimte van minstens 10 mm (figuur 4).

Indien het toestel worden aangebracht op een basis met oven要去en deoodzakelijkke voorzorgsmaatregelen worden getroffen, om te garanderen dat de installmentie voldoet aan de veiligheidsvoorschriften. Besteed er bijzondere aandacht aan dat de elektriciteitskabel en de toevoerbuis zodenig+zijn geplaatst dat deze Niet inaanraking komen met de hete delen van de behuizing van de oven. In geval van installmentie op een oven zonder geforceerde koelventilatie moet voor een goede ventilatie voor een geschikte luchttoevoer worden gezorgd met een ingang die minstens 200~cm^2 kleiner is en een uitgang die groter is dan minstens 60~cm^2 .

Bevestiging van het kookvlak

leder kookvlak is voorzien van een speciale dichting.
Bovendien worden een reeks haken geleverd, die gebruikt要去en worden om deplaat te bevestigen.

Handel als volgt voor de installmente:

• Verwijder de roosters en branders van het kookvlak.
• Draai het toestel om en breng dichting S langs de buitenrand aan (fig. 5).
  -Breng het kookvlak in de opening aan die in het meubel is gemaakt en zet hem vast met deschroeven V van de bevestigingshaken G (fig.6).

Plaats van installmentie

Dit toestel is nicht uitergerust met een evacuationsystem voor de producten van de verbranding; het is dus moodzakelijk de rook maar buiten te evacueren met behulp van een dampkap of een elektrische ventilator die geactiveerd worden telkens men het toestel gezruikt.

De ruimte waarin het toestel geinstalleerd worden,要去en naturelijke luchtaanvoer hebben voor de regelmatie verbranding van gas en de ventilatie van de ruimte: het nodige volume lucht mag Nietkleiner zichn dan 20m^3

De luchttoevoer moet gebeuren door een permanente opening, aangebracht in de muren van de kamer en die voor een verbinding maar buiten zorgt.

De ventilatie kan ook afkomstig zijn van een aangrenzende kamer. In dat geval de desbetreffende geldende normen respecteren.

De openingsen要去en een minimale doorsnede haben van 200~cm^2

Gasaansluiting

Zich ervan vergewissen dat het toestel geschikt is voor het beschikbare type gas; om dat te weten kijk aan het etiket onderaan op het toestel ofaar het etiket op de LASTe pagina van deze handleiding.

Handel overeenkomstig de instructies vermeld in de paragraaf "gastransformaties en instellenen" voor de eventuele aanpassing aan verschillende gassen.

Het toestel moet aangesloten worden op de gasinstallatie met behulp van harde metalen buizen of van stalen flexibele leidingen met continue wand conform de geldende normen.

De gasingang-aansluiting van het toestel is van schroefdraad voorzien: gas cilindervorming mannelijk (figuur 7).

De aansluiting mag de gasinlaatbuis Niet belasten. Eens de installmente voltooid, controllerer de dichtheid van de verbindingen met een zeepoplosing.

INSTRUCTIES VOOR INSTALLATEUR

Elektrische aansluiting

De aansluiting op het elektrische net moet uitgevoerd worden door geschoold personeel overeenkomstig de geldende normen.

De spanning van de elektrische installmentie moet overeenstemmen met die vermeld op het etiket dat zich onderaan op het toestel bevindt. Controleren of de installmentie uitgerust is met een doeltreffende massa-aansluiting ("terre") overeenkomstig de normen en wettelijk bepalingen.

De massaansluiting is verplicht.

Als het toestel geen stekker heeft, op de voedingskabel een genormaliseerde stekker aanbrengen.

Voor de elektrische aansluiting (in het geval van overbelasting van cat. III)要去 conform de installationenormen gebruik worden gemaatkt van een schakelaar dat de aansluiting met het elektrische net onderbreekt. Hierbij要去 afstand tussende contacten groot genoeg zich om de totale onderbreking met het net te garanderen.

Vervanging van deuisjes

Indien het toestel voorzien is voor een gastype dat verschilt van het beschikbare, moet men de buisjes van de branders verrangen.

De keuze van de te verrangen buisjes要去 gebeuren volgens de tabel met technische kenmerken.

Daarna te werk gaan op de volgende manier:

• de roosters en de branders verwijderen;
  -met eenrechtse sleutel (L), het buisje (U) (figuur8) losschroeven en verrangen door het gespaste buisje;
• hetuisje krachtig blokkeren.

Installing van de branders

Deinstalling van het minimum moet algid juist+zijn en de vlam moet algid aan blijven, zelfs in geval van een snelle overgang van de maximumpositie waar de minimumpositie.

Als dat nicht het geval is, moet men het minimum op de volgende manier regelen:

• de brander aansteken;
• de kraan draaien tot in de minimumpositie (kleine vlam);
• de knop van de stang van de kraan verwijderen;
• een schroevendraaier met platte sunt in gat (F) van de kraan (figuur 9) steken en de bypass schroef draaien tot de correcte instelling van het minimum.

Voor de branders die werken met gas G30,要去 de bypass schroef volledig vastgeschroefd worden.

ONDERHOUD

Vervanging voedingskabel

In geval van verranging van de voedingskabel, moet men een kabel gebruik conform de normen van het type H05VV-F of H05RR-F met een doorsnede 3 × 0.75 ~mm^2 .

De aansluiting op de klem moet gebeuren zoals aangeduid op afbeeling 10-10A.

Kabel L bruin (fase)

Kabel N blauw (neutraal)

Kabel groen-geel (massa)

De fabrikant is nicht aansprakelijk voor eventuele onduuidelijkheden in deze handleiding als gevolg van drukfouten of administratieve fouten. De fabrikant behoudt zich hetrecht voor om wijzigingen dieoodzakelijk worden gezacht aan te brengen in de eigen producten, zonder de essentiele eigenschappen op het gebied van functionaliteit en veiligheid aan te tasten.
