INSTRUKCJA OBSŁUGI FL6V4GTX Ardo

Zachęcamy Państwa do zapoznania się z niniejszą instrukcją obsługi przed zainstalowaniem i użytkowaniem płyty. Bardzo ważne jest aby instrukcja obsługi została zachowana razem z urządzeniem w przypadku jakichkolwiek wątpliwości w przyszłości. Jeśli urządzenie miałoby być przekazane lub sprzedane innemu użytkownikowi bardzo ważne jest aby instrukcja obsługi została zachowana razem ze sprzętem. Ułatwi to prawidłowe użytkowanie oraz stosowanie się do wszelkich ostrzeżeń. Urządzenie to jest zaliczane do 3-ciej klasy i zostało stworzone do użytku nieprofesjonalnego, przez osoby prywatne w mieszkaniach. Niniejszy sprzęt jest zgodny z następującymi Dyrektywami: EEC 2009/142/CE (Gaz) EEC 2006/95/CE (Niskie Ciśnienie) EEC 2004/108/CE (Kompatybilność Elektromagnetyczna) EEC 89/109 (Kontakt z żywnością) - Montaż musi być wykonany przez wykwalifikowany personel, znający obowiązujące normy instalacyjne. - To urządzenie nie jest przeznaczone do użytku przez osoby (włączając dzieci) niepełnosprawne umysłowo lub fizycznie, a także przez osoby nieposiadające wiedzy i doświadczenia, chyba że zostanie im zapewniona odpowiednia opieka bądź zostaną poinstruowane jak używać urządzenia przez osobę odpowiadającą za ich bezpieczeństwo. - Należy pilnować dzieci aby nie bawiły się urządzeniem. - W momencie pracy urządzenia cały czas należy pilnować dzieci przed przebywaniem w pobliżu oraz dotykaniem powierzchni, które są gorące. - Przed podłączeniem sprzętu do gazu należy sprawdzić czy został on odpowiednio wyregulowany w oparciu o rodzaj wykorzystywanego gazu (zob. paragraf „instalacja”) - Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć urządzenie od sieci elektrycznej i poczekać na jego ochłodzenie. - Należy pamiętać o odpowiedniej wentylacji pomieszczenia, w którym użytkowane jest urządzenie. Słaba wentylacja powoduje niski poziom tlenu. - Dłuższe i intensywne użytkowanie wymaga dodatkowego wietrzenia np. otwarcia okna lub jeśli istnieje zwiększenia mocy zasysania. - Produkty spalania muszą być wyciągane na zewnątrz poprzez okap zasysający lub wentylator elektryczny (zob. paragraf „instalacja”). - W razie konieczności przeprowadzenia napraw lub modyfikacji należy zwrócić się do autoryzowanego Punktu Serwisu Technicznego wymagając zastosowania oryginalnych części zamiennych. UWAGA!!! Producent nie ponosi odpowiedzialności za ewentualne szkody dotyczące rzeczy lub osób wynikające z nieprawidłowej instalacji lub niewłaściwej eksploatacji urządzenia INSTRUKCJA I WSKAZÓWKI DO INSTALACJI, OBSŁUGI I KONSERWACJI

PŁYT KUCHENNYCH DO ZABUDOWY

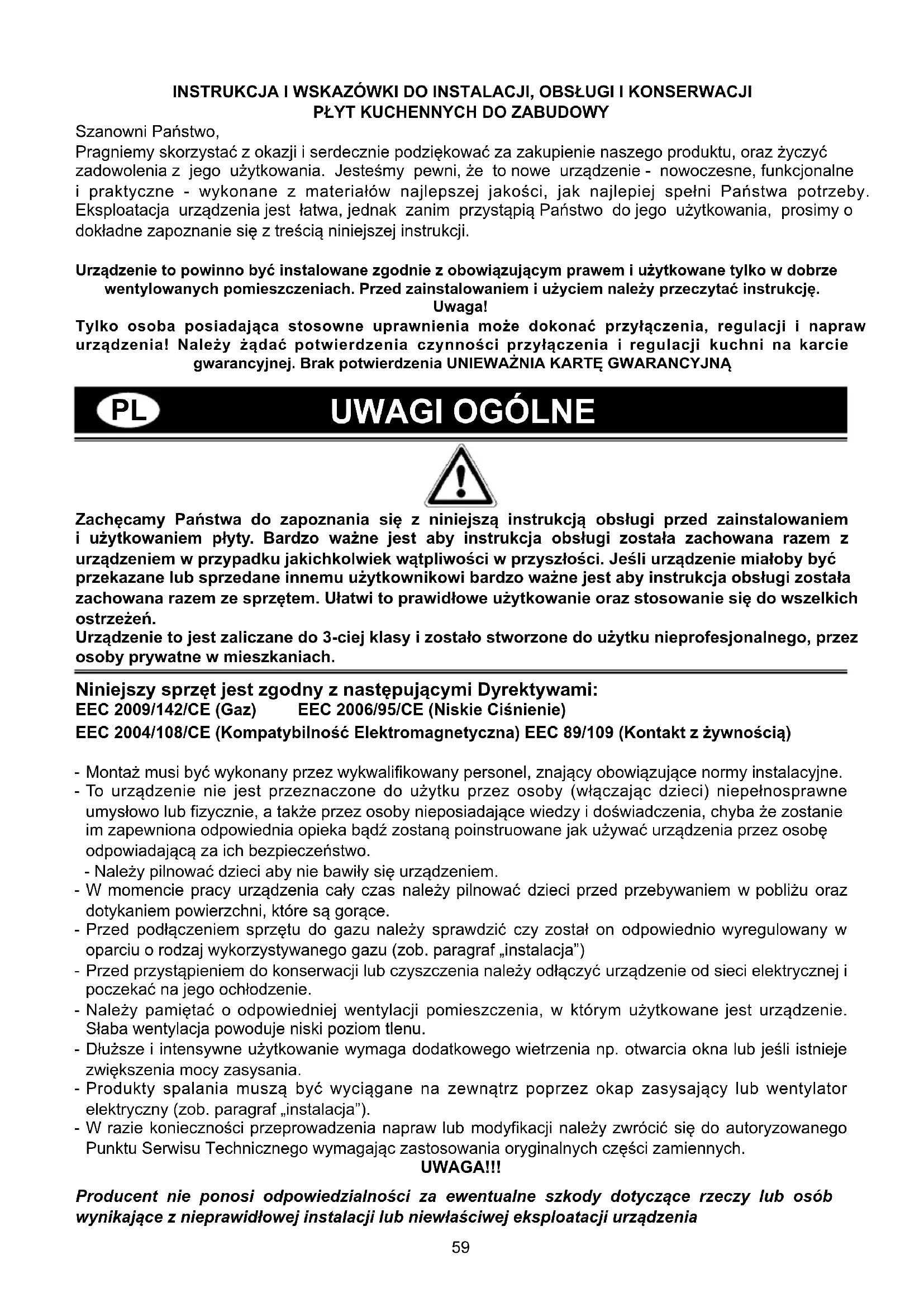

Szanowni Państwo, Pragniemy skorzystać z okazji i serdecznie podziękować za zakupienie naszego produktu, oraz życzyć zadowolenia z jego użytkowania. Jesteśmy pewni, że to nowe urządzenie - nowoczesne, funkcjonalne i praktyczne - wykonane z materiałów najlepszej jakości, jak najlepiej spełni Państwa potrzeby. Eksploatacja urządzenia jest łatwa, jednak zanim przystąpią Państwo do jego użytkowania, prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Urządzenie to powinno być instalowane zgodnie z obowiązującym prawem i użytkowane tylko w dobrze wentylowanych pomieszczeniach. Przed zainstalowaniem i użyciem należy przeczytać instrukcję. Uwaga! Tylko osoba posiadająca stosowne uprawnienia może dokonać przyłączenia, regulacji i napraw urządzenia! Należy żądać potwierdzenia czynności przyłączenia i regulacji kuchni na karcie gwarancyjnej. Brak potwierdzenia UNIEWAŻNIA KARTĘ GWARANCYJNĄ60 1 Palnik szybko gotujący 3000 W 2 Palnik średni 1750 W 3 Palnik pomocniczy 1000 W 4 Palnik Potrójna Korona 3800 W 5 Palnik Podwójna Korona 3500 W 8 Pokrętło sterowania palnika

Podwójna Korona G20 20 - 334 135 Reg. 3500 2100 Produkt ten jest zgodny z dyrektywą europejską 2002/96/EC. Symbol przekreślonego kosza na produkcie oznacza, że nie wolno go traktować jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmujących się złomowanym sprzętem elektrycznym i elektronicznym lub do sprzedawcy w momencie zakupienia nowego urządzenia. Użytkownik jest odpowiedzialny za dostarczenie urządzenia do właściwego punktu w celu złomowania, w przypadku nie zastosowania się do tego nakazu może zostać ukarany według obowiązujących przepisów dotyczących odpadów. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na zdrowie oraz środowisko naturalne. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Istotne jest aby wszystkie działania związane z instalacją, regulacją, dostosowaniem do odpowiedniego typu gazu były wykonywane przez wykwalifikowany personel, znający obowiązujące normy instalacyjne. Szczegółowe instrukcje są opisane w części przeznaczonej dla instalatora.

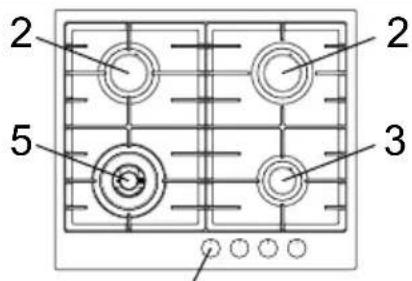

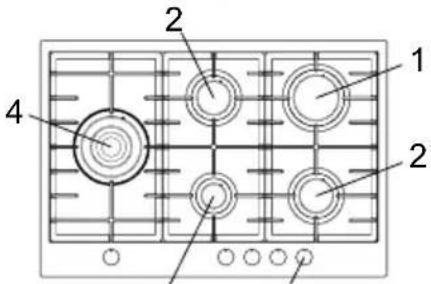

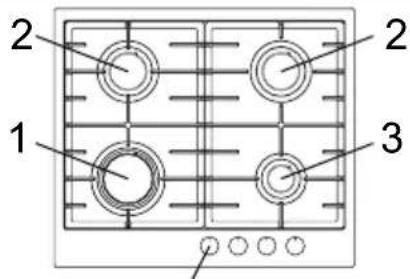

Symbole nadrukowane obok pokręteł wskazują zależność pomiędzy palnikiem oraz pokrętłem. Zapalanie automatyczne bez zaworu Odpowiednie pokrętło należy przekręcić w stronę przeciwną do wskazówek zegara aż do pozycji największego płomienia (duży płomień rys.1) i wcisnąć pokrętło. Zapalanie automatyczne z zaworem Odpowiednie pokrętło należy przekręcić w stronę przeciwną do wskazówek zegara aż do pozycji największego płomienia (duży płomień rys.1) i wcisnąć pokrętło. Przytrzymać przez ok. 6 sekund aby urządzenie utrzymywało płomień automatycznie. Użycie palników Aby zmniejszyć zużycie gazu oraz zwiększyć wydajność urządzenia należy pamiętać o stosowaniu naczyń o średnicy odpowiadającej palnikowi (zob. tabela poniżej), w taki sposób aby płomień pod naczyniem nie wychodził spod dna. (rys. 2). Dodatkowo zaleca się używanie największego natężenia płomienia aby szybko doprowadzić do wrzenia płyny oraz zredukowanego w celu podgrzania potraw lub utrzymania temperatury wrzenia. Wszystkie stopnie natężenia płomienia musza być wybierane między pozycjami duży płomień a mały płomień, nigdy między pozycją duży płomień a punktem wyłączenia. W przypadku braku napięcia możliwe jest zapalenie palników za pomocą zapałek, ustawiając pokrętło w pozycji największego płomienia (duży płomień rys.1). Palniki Moc (W) Ø Naczyń Mały 1000 10 - 14 cm Średni 1750 16 - 18 cm Szybko gotujący 3000 20 - 22 cm Potrójna Korona 3800 24 - 26 cm Podwójna Korona 3500 24 - 26 cm Ostrzeżenia - Zawsze należy sprawdzać czy pokrętła są w pozycji wyłączonej (rys.1) podczas gdy nie korzystamy z urządzenia. - W przypadku zgaśnięcia płomienia zawór bezpieczeństwa, po kilku sekundach, automatycznie zablokuje dopływ gazu. Aby przywrócić działanie palnika należy ustawić pokrętło w pozycji zapalania (duży płomień) i nacisnąć. - Podczas gotowania z użyciem tłuszczów lub olejów należy uważać gdyż te podczas podgrzewania mogą się zapalić. - Nie wolno używać sprayów w pobliżu działającego urządzenia. - Na palnikach nie wolno kłaść naczyń niestabilnych lub zdeformowanych ponieważ mogą spaść i wylać swoją zawartość. - Należy upewnić się, że uchwyty od naczyń są ustawione prawidłowo. - Kiedy się zapala palnik należy upewnić się, że płomień jest regularny, przed zdjęciem z ognia naczyń trzeba zawsze zmniejszyć ogień lub zgasić go. CZYSZCZENIE Przed każdą interwencją należy wyłączyć urządzenie z sieci elektrycznej. Do czyszczenia urządzenia nie należy używać sprzętu na parę. Zaleca się aby podczas wykonywanych czynności urządzenie było wystudzone. Części emaliowane Części emaliowane muszą być myte gąbka i wodą z mydłem lub innym delikatnym detergentem. Nie używać materiałów, które mogą zarysować powierzchnię urządzenia lub korozję. Nie należy pozwalać na dłuższy kontakt powierzchni emaliowanych z takimi substancjami jak sok z cytryny, pomidor, ocet, kawa i mleko. Części stalowe Części stalowe mogą zabarwić się jeżeli pozostaną w dłuższym kontakcie z woda wapienną lub agresywnymi detergentami. Zaleca się mycie wodą z mydłem oraz suszenie za pomocą miękkiej szmatki. Połysk można utrzymać poprzez okresowe użycie odpowiednich produktów chemicznych, dostępnych na rynku. Palniki i ruszty Te części mogą być zdjęte aby ułatwić czyszczenie. Palniki muszą być myte gąbką i wodą z mydłem, dobrze osuszone i włożone z powrotem idealnie na swoim miejscu. Pamiętać aby otwory wylotowe płomieni nie były zatkane. Należy pamiętać aby sonda zaworu bezpieczeństwa i elektroda zapalająca były zawsze dobrze oczyszczone co zapewnia optymalne funkcjonowanie urządzenia. Pokrętła palników Ewentualne smarowanie palników musi być przeprowadzone jedynie przez wykwalikowany personel. W przypadku unieruchomienia lub innych anomalii w funkcjonowaniu pokręteł należy zgłosić się do Autoryzowanego Serwisu62

INSTRUKCJE DLA INSTALATORA

INSTALACJA Montaż płyty Urządzenie zostało wykonane w celu zabudowy w meblach odpornych na ciepło. Ściany mebli muszą wytrzymywać wzrost temperatury do 75ºC oprócz temperatury otoczenia. Płyty mają stopień zabezpieczenia przed nadmiernym przegrzaniem typu Y, więc może zostać zainstalowane tylko na jednej ścianie bocznej (z prawej lub lewej strony płyty). Należy unikać instalacji urządzenia w pobliżu materiałów łatwopalnych jak zasłony, firanki lub ścierki, etc. Należy wykonać otwór w meblu o wymiarach takich jak na rysunku 3 zachowując odstęp minimum 50 mm od brzegu urządzenia do ścian przylegających. MODEL L (mm) P (mm)

Odległość od ewentualnego daszku znajdującego się nad płytą musi wynosić minimum 760 mm. Zaleca się izolację pomiędzy urządzeniem a meblem, znajdującym się pod spodem zostawiając przestrzeń podciśnieniową minimum 10 mm. (rys.4) W przypadku zamontowania pod spodem piekarnika konieczne jest zabezpieczenie instalacji zgodnie z obowiązującymi normami bezpieczeństwa. Należy zwrócić szczególna uwagę żeby kabel elektryczny i rura doprowadzająca nie zostały umieszczone w taki sposób aby nie miały styczności z gorącymi częściami obudowy piekarnika. Ponadto, w przypadku instalacji nad piekarnikiem bez wentylacji chłodzącej w celu umożliwienia odpowiedniego obiegu powietrza powinny być przewidziane odpowiednie otwory wentylacyjne wchodzące o przekroju co najmniej 200 cm

i wychodzące o przekroju co najmniej 60 cm

Uwaga! Części opakowania ( karton, woreczki plastikowe, styropian, gwoździe,... ) nie należy pozostawiać w zasięgu dzieci, ponieważ mogą one spowodować zagrożenie. Wbudowanie urządzenia Każda płyta kuchenna jest wyposażona w specjalną uszczelkę. Dodatkowo do urządzenia dołączone są zaczepy służące do zamontowania płyty. W celu montażu należy postępować w sposób następujący: - Zdjąć z płyty palniki oraz ruszty. - Odwrócić urządzenie i rozciągnąć wzdłuż zewnętrznego brzegu uszczelkę S (rys.5). - Do otworu mebla należy włożyć płytę, wypośrodkować ją oraz przymocować za pomocą śrub V zaczepów G (zob. rys. 6). MIEJSCE INSTALACJI UWAGA! Podczas użytkowania płyty kuchennej gazowej wydzielane jest ciepło oraz wilgoć. Pomieszczenie, w którym zainstalowane zostało urządzenie powinno posiadać odpowiednią (zgodną z wymogami Prawa Budowlanego) wentylację nawiewno – wywiewną np. grawitacyjną (rys. 3). UWAGA! W przypadku zastosowania wentylacji mechanicznej pomieszczenie musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowane przepisami Prawa Budowlanego (rys. 4 i 5). Przy intensywnym i długim wykorzystywaniu urządzenia, powinno się również korzystać z dodatkowych metod wentylacji. Naturalny dopływ powietrza do pomieszczenia musi następować drogą bezpośrednią przez otwarte okna lub drzwi wychodzące na zewnątrz lub poprzez osobne lub zbiorowe rozgałęzione kanały wentylacyjne. Otwory wentylacyjne muszą posiadać przekrój użytkowy o co najmniej 100 cm

i muszą być zabezpieczone przed przypadkowym zatkaniem (ochrona w postaci kratek lub siatek metalowych). Dla urządzeń nie posiadających zaworów bezpieczeństwa na płycie roboczej, przekroje otworów wentylacyjnych muszą być podwojone do minimum 200 cm

Dopływ powietrza może następować, również drogą niebezpośrednią, tzn. z pomieszczeń znajdujących się obok tego, w którym zainstalowane jest urządzenie, pod warunkiem, że pomieszczenia te posiadają bezpośrednią wentylację, nie są narażone na pożary i Instalacja, przeróbki, serwis, czyli wszystkie czynności opisane w poniższym rozdziale muszą być dokonywane tylko i wyłącznie przez wykwalifikowanych instalatorów posiadających odpowiednie uprawnienia. Błędna instalacja może doprowadzić do szkód i wypadków. W przypadku błędnej lub niewłaściwej instalacji ani producent ani dystrybutor nie ponosi żadnej odpowiedzialności. Podłączenie kuchenki do instalacji gazowej oraz warunki wentylacji pomieszczeń muszą być zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 12.01.2002 (Dz. U. Nr75, poz. 690, 15.06.2002). Producent nie ponosi odpowiedzialności za szkody powstałe w skutek błędnej instalacji lub regulacji urządzenia.63

INSTRUKCJE DLA INSTALATORA

nie są pokojem sypialnym. Przepływ powietrza między pobliskim pomieszczeniem a pomieszczeniem, gdzie znajduje się sprzęt musi następować swobodnie przez stałe otwory (uzyskane ewentualnie poprzez odpowiednie zwiększenie szczeliny pomiędzy drzwiami a podłogą). Pomieszczenie, w którym zainstalowany jest sprzęt musi posiadać system odprowadzania na zewnątrz wyziewów spalania w postaci okapu lub elektrowentylatora, który funkcjonuje przy włączeniu sprzętu, musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowanie przepisami Prawa Budowlanego. Podłączenie gazu Należy upewnić się, że urządzenie jest przystosowane do wykorzystywanego typu gazu (zob. etykietę na spodzie urządzenia). Należy odnieść się do wskazówek zawartych w paragrae „Zmiana i regulacja gazu” w celu ewentualnego przystosowania do innych rodzajów gazu. Urządzenie musi być podłączone do instalacji gazowej za pomocą sztywnego, metalowego przewodu rurowego lub rur stalowych przy ścianie zgodnie z obowiązującymi normami. Niektóre modele posiadają dodatkowo złączki: jedną cylindryczną A, drugą stożkową B (rys.7). Należy wybrać odpowiednią złączkę w zależności od kraju, w którym urządzenie jest instalowane. Podłączenie nie może powodować żadnych przeciążeń w aparaturze. Na zakończenie instalacji należy sprawdzić uszczelnienie wszystkich połączeń za pomocą roztworu mydlanego. Podłączenie elektryczne Podłączenie do sieci elektrycznej musi zostać wykonane przez wykwalikowany personel oraz w zgodzie z wymaganiami norm instalacyjnych. Napięcie elektryczne w urządzeniu musi odpowiadać tym wskazanym na etykiecie na spodzie urządzenia. Należy sprawdzić czy urządzenie elektryczne jest zaopatrzone w skuteczne uziemienie według norm oraz przepisów prawnych. Uziemienie jest obowiązkowe. Jeśli urządzenie nie jest wyposażone we wtyczkę należy przyłączyć do kabla zasilającego wtyczkę standardową. Urządzenie można podłączyć jedynie do instalacji spełniającej warunki III kategorii, zgodnie z normami ochrony przeciwprzepięciowej budynków.

URZĄDZENIE FABRYCZNIE ZOSTAŁO

PRZYSTOSOWANE JEDYNIE DO GAZU E (G20 Z CIŚNIENIEM 20 mbar). UWAGA!!! NIE JEST DOZWOLONA ZMIANA RODZAJU GAZU! Regulacja palników Regulacji pozycji „minimum” musi wykonana poprawnie a płomień musi pozostać zapalony także podczas szybkiego przejścia z pozycji największego płomienia do minimalnego. Jeśli to nie następuje konieczne jest wyregulowanie najmniejszego natężenia płomienia w następujący sposób: - Zapalić palnik - Przekręcić pokrętło do pozycji najmniejszego płomienia - Zdjąć pokrętło z trzonu kurka - Włożyć śrubokręt w do otworu F lub z boku trzonu zaworu (rys.9) i przekręcić śrubę by-pass aż do poprawnego wyregulowania natężenia najmniejszego płomienia KONSERWACJA Wymiana kabla zasilającego W przypadku wymiany kabla zasilającego powinno się używać kabla typu H05VV-F lub H05RR-F o przekroju 3 x 0,75 mm

Podłączenie do skrzynki zaciskowej musi zostać wykonane tak jak na rys. 10 / 10A: kabel L brązowy (faza) kabel N niebieski (neutralny) kabel zielonożółty (uziemiający) Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z nieścisłości oraz błędów powstałych w druku zawartych w tej instrukcji obsługi. Zastrzega sobie również prawo do wprowadzania modykacji produktu bez zmian podstawowych cech dotyczących działania i bezpieczeństwa.64

SERWIS TECHNICZNY I CZĘŚCI ZAMIENNE

Urządzenie to, zanim opuściło fabrykę, przeszło szereg testów kontrolnych przeprowadzonych przez wykwalifikowanych specjalistów tak, aby zagwarantować jego jak najlepsze działanie. Oryginalne części zamienne znajdą Państwo w naszych autoryzowanych Punktach Serwisowych. Wszelkie konieczne naprawy czy regulacje powinny być wykonywane przez wykwalifikowanych specjalistów. Z tego powodu zalecamy, aby zwracali się Państwo do najbliższego autoryzowanego Punktu Serwisowego, podając markę, model, numer fabryczny i rodzaj usterki. Dane dotyczące urządzenia są wytłoczone na tabliczce znamionowej, znajdującej się w tylnej części urządzenia. Informacje te pozwolą pracownikowi serwisu zaopatrzyć się w odpowiednie części zamienne i w konsekwencji zapewnią dokonanie szybkiej i skutecznej naprawy. Radzimy, aby zawsze mieli Państwo pod ręką następujące dane: MARKA: MODEL: NR FABRYCZNY: Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji oraz podstemplowanej przez punkt sprzedaży karty gwarancyjnej. Nie posiadanie wymaganych dokumentów powoduje utratę prawa do napraw gwarancyjnych. - Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy nie autoryzowane przez ARDO S.A. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji. - Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę, praw gwarancyjnych. W przypadku konieczności skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii: - ARDO S.A. Warszawa Infolinia 0801 676 67365
