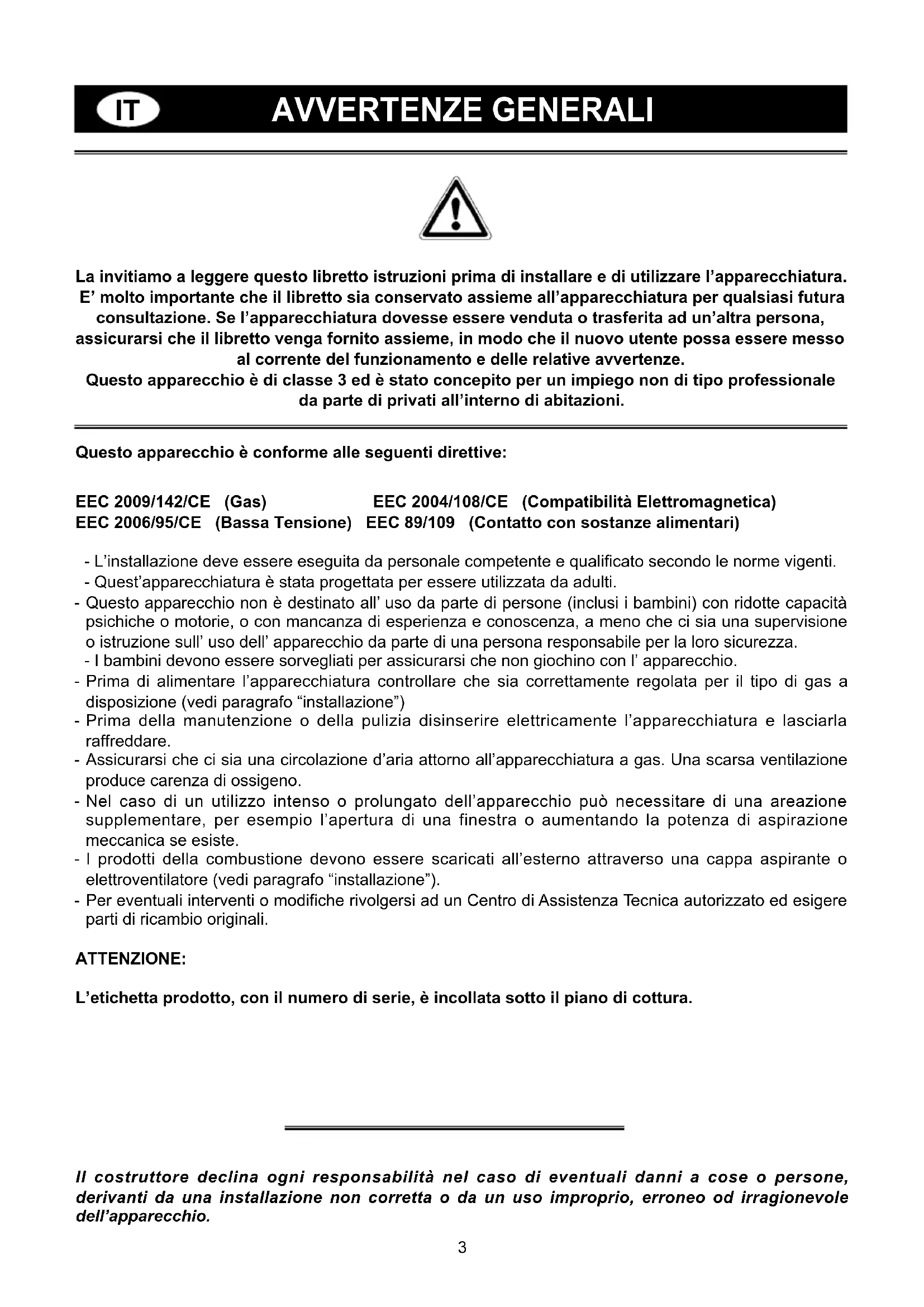

MANUALE UTENTE FL6V4GTX Ardo

La invitiamo a leggere quello libretto istruzioni prima di installare e di utilizzare l'apparecchiatura. E' molto importante che il libretto sia conservato assieme all'apparecchiatura per qualsiast futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento e delle relative avvertenze.

Questo appearecchio è di classe 3 ed è statoconcepto per un impiego non di tipo professionale da parte di privati all'interno di abitazioni.

Questo apparecchio è conforme alle seguenti direttive:

EEC 2009/142/CE (Gas)

EEC 2004/108/CE (Compatibilità Elettromagnetica)

EEC 2006/95/CE (Bassa Tensione)

EEC 89/109 (Contatto con sostanze alimentari)

• L'installazione deve essere eseguita da personale competente e qualificato secondo le norme vigenti.
• Quest'apparecchiatura è stata progettata per essere utilizzata da adulti.
• Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsable per la loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l' apparecchio.
• Prima di alimentare l'apparecchiatura controlling che sua correttamente regolata per il tipo di gas a disposizione (vedi paragrafo "installazione")
• Prima della manutenzione o della pulizia disinserire elettricamente l'apparecchiatura e lasciarla raffreddare.
• Assicurarsi che ci sia una circolazione d'aria attorno all'apparecchiatura a gas. Una scarsa ventilazione produce carenza di ossigeno.
• Nel caso di un utilizzo intenso o prolongato dell'apparecchio può necessitar de una areazione supplementare, per esempio l'aperture di una finestra o augmentando la potenza di aspirazione meccanica se esiste.
• I prodotti della combustione devono essere scaricati all'esternoattraverso una cappa aspirante o elettroventilatore (vedi paragrafo "installazione").
• Per eventuali interventi o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere parti di ricambio originali.

ATTENZIONE:

L'etichetta prodotto, con il numero di serie, è incollata sotto il piano di cottura.

Il costruttore declina agli responsabilità nel caso di eventuali danni a cose o persone, derivanti da una INSTALLazione non corretta o da un uso improprio, erroneo od irragionevole dell'apparecchio.

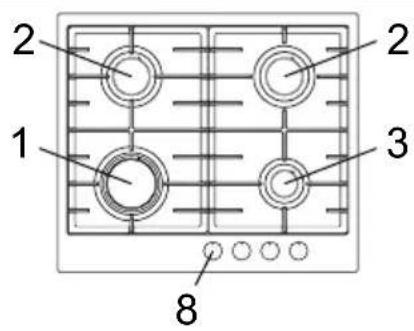

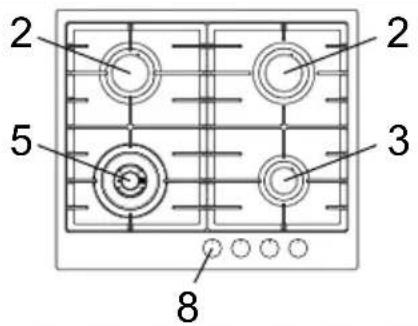

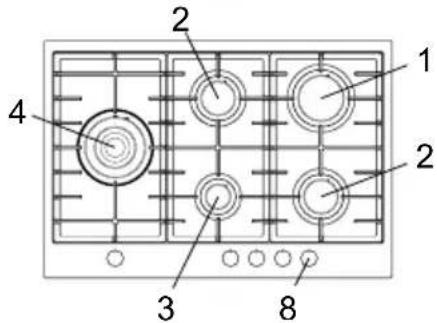

1 Bruciatore rapido di 3000 W
2 Bruciatore semirapido di 1750 W
3 Bruciatore ausiliario di 1000 W

4 Bruciatore tripla corona di 3800 W
5 Bruciatore doppia corona di 3500 W
8 Manopola comando bruciatore

TABELLA CARATTERISTICHE TECNICHE

BRUCIATORI		GAS	PRESSIONE ESERCIZIO mbar	PORTATA TERMICA		DIAMETRO UGELLO 1/100 mm	DIAMETRO BY PASS RUBINETTO 1/100 mm	PORTATA TERMICA (W)
N°	DENOMINAZIONE			g/h	L/h			Max.	Min.
1	RAPIDO	G30 / G31	28-30 / 37	218	-	85	42	3000	950
		G20	20	-	286	115Y	Reg.	3000	950
2	SEMIRAPIDO	G30 / G31	28-30 / 37	127	-	65	31	1750	600
		G20	20	-	167	97Z	Reg.	1750	600
3	AUSILIARIO	G30 / G31	28-30 / 37	73	-	50	27	1000	450
		G20	20	-	95	72X	Reg.	1000	450
4	TRIPLA CORONA	G30 / G31	28-30 / 37	277	-	98	60	3800	2100
		G20	20	-	362	135K	Reg.	3800	2100
5	DOPPIA CORONA	G30 / G31	28-30 / 37	255		93	60	3500	2100
		G20	20		334	135	Reg.	3500	2100

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il significato il cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti. L'adequata raccolta differenziate per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sera direttamente sua partecipando ad unsystema collettivo.

ISTRUZIONI PER L'UTENTE

È necessario che tutte le operazioni relative all'installazione, alla regolazione, all'adattamento al tipo gas disponibile, vengano eseguite da personale qualificato, secondo le norme in vigore.

Le istruzioni specifiche sono descritte nella parte del libretto riservate all'installatore.

USO DEI BRUCIATORI

La simbologia serigrafata a lato delle manopole, indica la corrispondenza tra manopola e bruciatore.

Accensione automatica senza valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig. 1) e premere la manopola.

Accensione automatica con valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig. 1) e premere la manopola.

Ad accensione avvenuta mantenere premuta la manopola per circa 6 secondi.

Uso dei bruciatori

Per ottenere il massimo della resa perché sproco di gas è importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore (vedi tabella seguente), in modo da evitare che la fiamma esca dal fondo della pentola (fig.2).

Utilizzare la portata massima per portare rapidamente in ebollizione i liquidi e quella ridotta per riscaldare le vivande o per il mantenimento dell'ebollizione.

Tutte le posizioni di funzionamento devono essere scelte tra哪些 massimo e quella minimo, mai tra la posizione di massimo e il punto di chiusura.

Per interrompere l'alimentazione gas, ruotare la manopola in senso orario sulla posizione di chiusura.

In mancanza di energia elettrica è possibile accendere i bruciatori con i fiammiferi posizionando la manopola al punto di accensione (fiamma grande fig. 1).

Bruciatori Poter	ze (W) Ø Pentole
Ausiliario 1000 10	- 14 cm
Semirapido 1750	16 - 18 cm
Rapido 3000 20	22 cm
Tripla Corona 3800	024 - 26 cm
Doppia Corona 3500	24 - 26 cm

Avvertenze

• Controllare sempre che le manopole siano nella posizione di chiuso (vedi fig.1) quando l'apparecchiatura non è in funzione.

• In caso di spegnimento accidentale della fiamma, la valvola di sicurezza, dopo quale secondo, interrompera automaticamente l'erogazione del gas. Per ripristinare il funzionamento riportare la manopola al punto di accensione (fiamma grande

fig. 1) e premere.

• Durante la cottura con grassi o olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infiammarsi.
• Non utilizzato spray vicino all'apparecchio in funzione.
• Non devono essere poste sul bruciatore pentole instabili o deformate per evitare incidenti di rovesciamento o trabocco.

• Assicurarsi che le maniglie delle pentole siano posizionate correttamente.

• Quando si accende il bruciatore controllare che la fiamma sia regolare, abbassare sempre la fiamma o spegnerla prima di togliere le pentole.

PULIZIA

Prima di agli operazione scollegare l'apparecchio alla rete di alimentazione elettrica. Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.

Si consiglia di operare ad appearecchio freddo.

Parti smaltate

Le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero.

Non usare prodotti abrasivi o corrosivi.

Evitate che sostenze come succo di limone, pomodoro, acqua salina, aceto, caffe e latte rimangano a lungo sulle superfici smaltate.

Parti in acciaio inox

L'acciaio inox cui rimanere macchiato se lasciato a contagto per lungo tempo con acqua calcarea o detergenti aggressivi.

Si consiglia di lavare con acqua saponata e asciugare con panno morbido.

La lucentezza viene mantenuta mediante l'uso periodico di prodotti chimici idonei, reperibili in commercio.

Brucitori e griglie

Questi pezzi possono essere tolti per facilitare la pulizia.

I bruciatori devono essere lavati con una spugna ed acqua saponata o con detersivo leggero, ben asciugati e rimessi perfettamente nel loro alloggiamento.

Controllare che i canali spartifiamma non siano ostrui.

Verificare che la sonda della valvola di sicurezza e l'elettro di accensione siano sempre ben puliti per garantire un funzionamento ottimale.

Rubinetti a gas

L'eventuale lubrificazione dei rubinetti deve essere eseguita esclusivamente da personale specializzato.

In caso di indurimento o di anomalie di funzionamento dei rubinetti gas chiamare il Servizio di Assistenza.

ISTRUZIONI PER L'INSTALLATORE

AVVERTENZA IMPORTANTE:

LE OPERAZIONI DI SEGuito RIPORTATE DEVONO ESSERE ESEGUITE, NEL RISPETTO DELLE NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.

LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITA PER DANNI A PERSONE ANIMALI O COSE DERIVANTI DALL'INNOSSERVANZA DI TALI DISPOSITIONI.

INSTALLAZIONE

Montaggio del piano

L'apparecchio è costruito per essere incassato in mobili resistenti al calore.

Le pareti dei mobili devono resistere ad una temperatura di 75^ 或者其他 quella ambientale secondo le normative europee.

L'apparecchio è di tipo "Y", ovvero può essere installato con una sola parete laterale a destra o a sinistra del piano cottura.

Evitare l'installazione dell'apparecchiatura in prossimità di materiali infiammabili come tendaggi, canevacci, ecc.

Praticare un'apertura nel piano del mobile delle dimensioni indicate nella fig.3 rispettoando una distanza di almeno 50~mm dal bordo dell'apparecchio alle pareti adiacenti.

MODELLO L (mm) P (mm)
60 560 480
75 720 480

L'eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distanza minima dal top di 760~mm

Si consiglia di isolare l'apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10mm (fig. 4).

Nel caso di inserimento su base con forno è necessario prendere opportune precauzioni al fine di assicurare un'installazione conforme alle norme antinfortunistiche. Si presti particolare attenzione a che il cavo elettrico ed il tubo di alimentazione siano posizionati in modo da non venire aicontatto con le parti calde dell'involucro del forno. Inoltre, nel caso di installatione sopra un forno alla ventilazione forzata di raffreddamento, per consentire un'adeguata aerazione dovranno essere previste delle opportune prese d'aria con superficie di entrata inferiore di almeno 200~cm^2 e superficie di uscita superiore di almeno 60~cm^2 .

Fissaggio del piano

Ogni piano di cottura viene corredato di una speciale guarnizione.

Viene inoltre fornita una series di ganci da utilizzare per il fissaggio del piano. Per l'installazione procedere come segue:

• Togliere dal piano griglie e bruciatori.
• Rovesciare l'apparecchio e stendere lungo il bordo esterno la guarnizione S (fig. 5).
  -Inserire e posizionare il piano cottura nell'apertura praticata nel mobile e bloccarlo con le viti V dei ganci di fissaggio G (fig.6).

Locale di installmente

Questo apparecchio non è provvisto di un dispositivo di scarico dei prodotti della combustione, è necessario quando scaricare questi fumi all'esterno utilizzato una cappa o un elettroventilatore che entri in funzione agli volte che si utilizes l'apparecchio.

Il locale dove viene installato l'apparecchio deve ave un naturale afflusso d'aria per la regolare combustione del gas e per la ventilazione del locale; il volume d'aria necessario non deve essere inferiore a 20m^3

L'afflusso dell'aria deve avvenire da aperture permanenti praticate sulle pareti del locale comunicanti con l'esterno.

La ventilazione può provenireanche da un locale attiguo, in quello caso attenersi a quanto prescritto dalle norme in vigore.

Le aperture dovranno ave una sezione minima di 200~cm^2

Collegamento gas

Accertarsi che l'apparecchio sia predisporto al tipo di gas disponibile, vedi l'etichetta sotto l'apparecchio. Operare secondo le istruzioni riportate al paragrafo "trasformazioni gas e regolazioni" per l'eventuale adattamento a gas diversi.

L'apparecchio deve essere collegato all'impianto gas utilizzando tubi metallici rigidi conformi alla norma in vigore o con tubi flessibili in acciaio a parete continua conformi alla norma in vigore.

ISTRUZIONI PER L'INSTALLATORE

Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B (fig. 7). Scegli il raccordo appropriato in base al paed installatione.

Il collegamento non deve provocare sollecitazioni alla rampa gas.

Ad installatione ultimata controllare la tenuta dei collegamenti con una soluzione saponosa.

Collegamento elettrico

L'allacciamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti.

La tensione dell'impiano elettrico deve corrispondere a quale indicata sulla etichetta sotto l'apparecchio.

Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

Se l'apparecchio è sprovvisto di spina, applicare al cavo di alimentazione una spina normalizzata.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

TRASFORMAZIONI GAS E REGOLAZIONI

Sostituzione ugelli

Se l'apparecchiatura risulta predisposa per un diverso tipo di gas di quello disponibile è necessario sostituire gli ugelli dei brucatori.

La scelta degli ugelli da sostituire deve essere fatta secondo la tabella "caratteristiche tecniche" riportata di seguito.

Procedere quindi come segue:

• Togliere le griglie e i bruciatori.
• Con una chiave diritta L svitare l'ugello U (fig. 8) e sostuirlo con quello corrispondente.
• Bloccare enerigicamente l'ugello.

Regolazione bruciatori

La regolazione del minimo deve essere sempre corretta e la fiamma deve rinanere accesa anche con un brusco passaggio alla posizione di massimo a quella di minimo.

Se questo non avviene è necessario regolare il minimo come segue:

• Accendere il bruciatore;
• Ruotare il rubinetto fino alla posizione di minimo (fiamma piccola);
• Sfilare la manopola dall'asta del rubinetto;
• Introduire un cacciavite a taglio nel foro F del rubinetto (fig.9) e ruotare la vite by-pass sono ad una corretta regolazione del minimo.

Per bruciatori funzionanti a gas G30 la vite by-passuveissereavvitatamente.

MANUTENZIONE

Sostituzione cavo alimentazione

In caso di sostituzione del cavo di alimentazione si dovrà utilizzato un cavo a norme del tipo H05VV-F o H05RR-F di sezione 3 × 0.75 mm^2 .

Il collegamento alla morsettiera va eseguito come illustrato in fig. 10 e 10/A:

cavetto L marrone (fase)

cavetto N blu (neutro)

cavetto verde-giallo (terra)

La casa costrutrice declina agli responsabilità per possibili inesattezze, imputabili ad errorsi di stampa o di trascrizione, continue nel presente libretto. Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che riterrà opportune, alla pregiudicare le caratteristiche essentiali di funzionalità e di sicurezza.
