NÁVOD NA OBSLUHU 21PT5509 PHILIPS

SK Poznačte si typové údaje Vášho televízora nachádzajúce sa na obale alebo na zadnej strane prístroja.

Pro připojení televizoru k hifi systému použijte audiokabel. Připojte výstupy «L» a «R» na televizoru ke vstupům «AUDIO IN» «L» a «R» na zesilovači.

Tlačítka televizoru

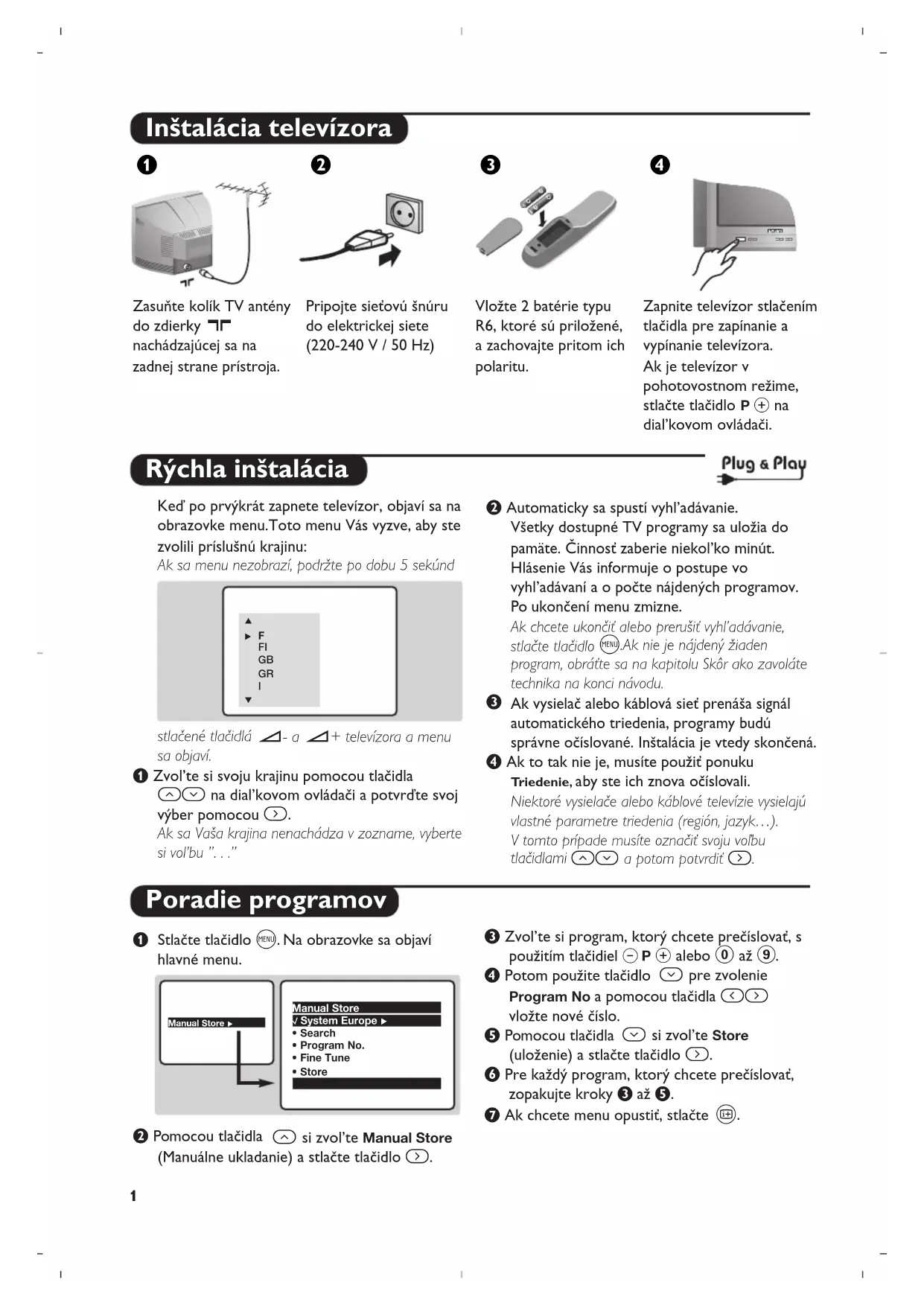

Inštalácia televízora

1

Zasuňte kolík TV antény do zdierky 📂 nachádzajúcej sa na zadnej strane prístroja.

Pripojte sietovú šnúru do elektrickej siete (220-240 V / 50 Hz)

3

Vložte 2 batérie typu R6, ktoré sú priložené, a zachovajte pritom ich polaritu.

4

Ked' po prvýkrát zapnete televízor, objaví sa na obrazovke menu. Toto menu Vás vyzve, aby ste zvolili príslušnú krajinu:

Ak sa menu nezobrazí, podržte po dobu 5 sekúnd

▲ ► F FI GB GR I ▼

stlačené tlačidlá △- a △+ televízora a menu sa objaví.

1 Zvol'te si svoju krajinu pomocou tlačidla ^√ na dial'kovom ovládači a potvrďte svoj výber pomocou >.

Ak sa Vaša krajina nenachádza v zozname, vyberte si vol'bu "..."

Plug & Play

② Automaticky sa spustí vyhl'adávanie.

Všetky dostupné TV programy sa uložia do pamäte. Činnosť zaberie niekol’ko minút.

Hlásenie Vás informuje o postupe vo vyhl'adávaní a o počte nájdených programov. Po ukončení menu zmizne.

Ak chcete ukončit alebo prerušit vyhl'adávanie, stlačte tlačidlo (MENU).Ak nie je nájdený žiaden program, obrátte sa na kapitolu Skôr ako zavoláte technika na konci návodu.

3 Ak vysielač alebo káblová siet prenáša signál automatického triedenia, programy budú správne očíslované. Inštalácia je vtedy skončená.

Niektoré vysielače alebo káblové televízie vysielajú vlastné parametre triedenia (región, jazyk...). V tomto prípade musíte označit svoju volbu tlačidlami ⬆ ⬇ a potom potvrdit >.

Poradie programov

① Stlačte tlačidlo (MENU). Na obrazovke sa objaví hlavné menu.

② Pomocou tlačidla ⚠ si zvol'te Manual Store (Manuálne ukladanie) a stlačte tlačidlo ⚠.

③ Zvol'te si program, ktorý chcete prečíslovať, s použitím tlačidiel ⊙ P + alebo ⑩ až ⑨.

4 Potom použite tlačidlo ☑ pre zvolenie Program No a pomocou tlačidla <> vložte nové číslo.

5 Pomocou tlačidla √ si zvol'te Store (uloženie) a stlačte tlačidlo >.

⑥ Pre každý program, ktorý chcete prečíslovať, zopakujte kroky ③ až ⑤.

⑦ Ak chcete menu opustit, stlačte ⓘ+

Tlačidlá na dial'kovom ovládači

Zvuk Surround Na aktivovanie / zrušenie efektu roztiahnutia zvuku.V režime stereo sa reproduktory zdajú byť postavené d'alej od seba. Tlačidlo videorekordéra * Informácia na obrazovke/ permanentné číslo Zobrazenie/zrušenie zobrazenia čísla programu, názvu (ak je nastavený) a zvukového režimu. Ak tlačidlo podržíte po dobu 5 sekúnd na obrazovke bude sa permanentne zobrazovať číslo programu. Menu Zobrazenie alebo opustenie ponúk Kurzorové tlačidlá Tieto 4 tlačidlá umožnia pohyb v ponuke. Hlasitost Nastavenie hlasitosti Vypnutie zvuku Vypnutie alebo zapnutie zvuku Tlačidlá teletextu (str. 4) alebo tlačidlá videorekordéra* Výber konektora EXT (str. 3)

Budenie

Časovač automatického vypnutia (k dispozícii len pri niektorých verziách) Pre nastavenie času, ktorý uplynie do automatického prenutia do pohotovostného režimu (od 0 do 240 minút).

Predbežné nastavenie obrazu a zvuku

Umožňuje prístup ku skupine predbežného nastavenia obrazu a zvuku. Poloha Osobné nastavenie zodpovedá nastaveniam uskutočneným v menu. Nefunkčné tlačidlo.

Teletextové funkcie (str. 4)

Vol'ba programov

Presun na d'alší alebo predchádzajúci program. Číslo, (názov) a zvukový režim sa zobrazia na niekolko sekúnd. U niektorých programov sa názov programu objaví na spodnej časti obrazovky.

Číselné tlačidlá

Priamy prístup k programom. Na zvolenie dvojciferného programu je potrebné pridat druhú číslicu, skôr ako zmizne pomlčka.

Režim zvuku

Umožňuje prepnút programy vysielané v Stereo a Nicam Stereo na Mono alebo, pri dvojjazyčných programoch, volit medzi Dual I alebo Dual II. Symbol Mono je v prípade núteného prepnutia zobrazený červeno.

Dialkové ovládanie Vám umožní riadiť hlavné funkcie videorekordéra. Držte stlačené tlačidlo VCR na bočnej strane dialkového ovládača, potom stlačte jedno z tlačidiel, aby ste sa dostali k funkciám videorekordéra:

#

Dialkové ovládanie je kompatibilné so všetkými videorekordémí, ktoré používajú signál podľa štandardu RC5.

SK

Manuálne ukladanie

Toto menu umožňuje pridanie programov alebo ich postupné ukladanie.

① Stlačte tlačidlo (MENU).

② Pomocou tlačidla ⬆ si zvol'te Manual Store (manuálne ukladanie) a stlačte tlačidlo >.

Pre výber používajte tlačidlo ⬆ a tlačidlo <> pre nastavovanie:

3 System: zvol'te Europe (automatická detekcia*) alebo West Europe (norma BG), East Europe (DK), UK (!) alebo France (LL).

* Okrem Francúzska (norma LL'), k edy je nevyhnutne

potrebné zvolit položku France.

4 Search (vyhl'adávanie): stlačte tlačidlo ▶. Spustí sa vyhl'adávanie. Akonáhle je nájdený nejaký program, posun sa zastaví. Pristúpte k nasledujúcemu kroku. Ak poznáte frekvenciu požadovaného programu, vytukajte priamo jej hodnotu pomocou tlačidiel ① až ⑨. Ak nie je nájdený žiadny obraz, obrátte sa na kapitolu Skór ako zavoláte technika na konci návodu.

5 Program No. (číslo programu): vložte požadované číslo pomocou tlačidiel ◀> alebo 0 až 9.

6 Fine Tune: ak je prijem nedostatočný, nastavte pomocou tlačidiel (<).

7 Store (ulolenie do pamäte): stlačte tlačidlo ▶. Program je vložený do pamäte.

② Pre výber používajte tlačidlá ⬆ a tlačidlo ⏻ pre nastavovanie:

• Balance: pre vyrovnanie zvuku medzi l'avým a pravým reproduktorom.

- Rotation: (ak je k dispozícii): umožňuje nastavenie natočenia obrazu.

- Auto Store: Umožňuje spúštanie automatického ukladania všetkých programov do pamäte. Následne musíte uskutočnit zoradenie programov (vid', str. I).

3 Ak chcete opustiť menu, stlačte tlačidlo ⓘ.

Iné funkcie

Použite konektor SCART nachádzajúci sa na zadnej strane televízora alebo konektory AV na prednej strane (ak sú k dispozícii). Niektoré verzie sú vybavené 2 konektormi SCART (EXTI a EXT2). Pre zvolenie pripojeného zariadenia stláčajte striedavo tlačidlo. Väčšina prístrojov vykonáva prepínanie samostatne (videorekordér, ...).

Slúchadlá (k dispozícii iba pri niektorých verziách)

Akonáhle sú slúchadlá pripojené, zvuk televizora sa automaticky vypne.

Tlačidlá (-) △ (+) umožňujú nastavenie hlasitosti.

Impedancia slúchadiel musí spadat do rozmedzia 32 až 600 ohmov.

Zosilňovač (k dispozícii iba v určitých verziách)

Ak chcete prijímač pripojiť k hi-fi systému, použite audio- kábel na pripojenie výstupov «L »a «R» TV prijímača k vstupom "AUDIO IN" "L" a "R" na hi-fi zosilňovači.

Tlačidlá televízora

Televízor je vybavený 4 tlačidlami: VOLUME - + (- △ +) a PROGRAM - + (- P +). Ak sa chcete dostat do menu, stlačte súčasne tlačidlá △ - a △+. Pre nastavovanie potom používajte tlačidlá - P + a - △ +.

Teletext

Teletext je informačný systém vysielaný určitými TV stanicami, ktorý môžete prezerať podobne ako noviny. Taktiež poskytuje titulky pre sluchovo postihnutých ľudí, alebo tých, ktorí neovládajú jazyk, v ktorom je príslušný program vysielaný (káblové vysielanie, satelitné kanály...).

POWER -TV -VCR 1.S. RADIOSMART SMART MENU P 1 2 3 4 5 6 7 8 9 0 I-II PHILIPS

Stlačte:		Dostanete:
[WT6]	Privolanie teletextu	Umožní privolať teletext, prejst do názorného režimu a do ukončenia. Objaví sa obsah so zoznamom rubrík, ku ktorým máte prístup. Každá rubrika je označená trojmiestnym číslom stránky.Ak vybraná stanica teletext nevysiela, zobrazí sa označenie 100 a obrazovka zostane tmavá (v tom prípade vypnite teletext a zvolte iný kanál).
	Výber stránky	Vytvorte číslo želanej stránky tlačidlami Ⓞ až 9 alebo -P +, △▽. Príklad: strana 120, vytukajte 1 2 0. Číslo sa zobrazí vlavo hore, počítadlo sa točí, potom sa zobrazí stránka. Ak chcete prezerať inú stránku, opakujte tento postup.Ak počítadlo pokračuje vo vyhladávaní, táto stránka sa nevysiela.Zvolte iné číslo.
	Priamy prístup k rubrikám	V dolnej časti obrazovky sú zobrazené farebné pruhy.Pomocou štyroch farebných tlačidiel môžete pristupovať do príslušných rubrík či stránok.
	Obsah	Návrat k obsahu (obyčajne str. 100).
	Dočasné zastavenie	Na dočasné aktivovanie alebo dezaktivovanie zobrazenia teletextu.
	Zväčšenie stránky	Na zobrazenie hornej a dolnej časti, potom návrat do normálneho režimu.
	Zastavenie striedania podstránok	Niektoré stránky obsahujú podstránky, ktoré sa automaticky striedajú. Toto tlačidlo umožňuje zastaviť alebo striedať podstránky. Označenie [IMAGE] sa objaví vlavo hore.
	Skryté informácie	Na odhalenie či skrytie skrytých informácií (riešenie hier)
	Obľúbené stránky	Z programov teletextu 0 až 40 môžete uložiť 4 oblúbené stránky, ktoré budú potom priamo prístupné pomocou farebných tlačidiel (červené, zelené, žlté, modré).1 Stlačením tlačidla [IMAGE] prejdete do režimu oblúbených stránok.2 Zadajte stránku teletextu, ktorú chcete uložiť.3 Stlačte na 3 sekundy Vami vybraté farebné tlačidlo. Stránka je uložená.4 Opakujte úkon s ďalšími farebnými tlačidlami.5 Teraz, akonáhle zapnete teletext, sa Vaše oblúbené stránky objavia vo farbe na spodnej časti obrazovky. Pre znovunájdenie zvyčajných rubrík stlačte [IMAGE].Ak chcete všetko zrušiť, stlačte na 5 sekúnd [IMAGE].
	Dvojstrana teletextu(k dispozícii iba pri niektorých verziách)	Na aktivovanie / deaktivovanie teletextu na dvojstrane. Aktívna stránka je zobrazená vlavo, nasledujúca vpravo. Stlačte tlačidlo [IMAGE], ak chcete zmraziť niektorú stránku (napríklad obsah).Aktívna stránka bude vpravo.Ak sa chcete vrátit k normálnemu spôsobu, stlačte [I-II].

Formát 16:9

Ak má váš televízny prijímač obrazovku 4:3

Stlačte tlačidlom ⏻ (alebo ⬆) pre vol'bu rôznych režimov:

4:3

Obraz je reprodukovaný vo formáte 4:3.

Expansia 4:3

Obraz je vertikálne rozšírený. Tento mód sa používa na odstránenie čiernych pásov pri sledovaní proramu vo formáte letterbox.

Kompresia 16:9

Obraz je vertikálne stlačený do formátu 16:9.

Ak má váš televízny prijímač obrazovku 16:9

Televízor je vybavený automatickým prepínaním a dešifruje špecifický signál vysielaný určitými programami a zvolí správny formát obrazovky.

4:3

Obraz je reprodukovaný vo formáte 4:3, čierny pruh sa objavuje na každej strane obrazu. Môžete postupne zväčšit obraz použitím tlačidiel ⏻️√️.

Zoom 14:9

Obraz je zväčšený na formát 14:9, malý čierny pruh pretrváva na každej strane obrazu. Klávesy ⬆️ ⬇️ umožňujú premiestnit obraz vertikálne, aby sa zviditeľnili titulky.

Zoom 16:9

Obraz je zväčšený na formát 16:9. Tento režim sa doporučuje pre zviditel'nenie obrazov s čiernym pruhom hore a dolu (širokouhlý formát). Použite tlačidlá ⬆, ak chcete zviditel'nit titulky.

Titulkovy Zoom

Tento režim dovoľuje zviditel'niť obrazy 4:3 na celej ploche obrazovky rozšírením bočných častí obrazu. Použite tlačidlá ⏻, ak chcete zviditel'niť titulky.

Widescreen

Tento režim umožňuje obnovit správne proporcie obrazov prenášaných v 16:9 zobrazením na plnej obrazovke.

Skôr ako zavoláte technika

Umiestnenie televízora

Svoj televízor umiestnite na pevnú a stabilnú plochu tak, aby bolo okolo prístroja najmenej 5 cm vol'ného priestoru. Aby ste sa vyvarovali akejkol'vek nebezpečnej situácii, nevystavujte televízor vysokej teplote alebo pôsobeniu vody a nič naň neklad'te.

Zlý príjem

Blízkost hôr alebo vysokých stavieb môže byť príčinou rozpoleného obrazu, zdvojeného obrazu alebo tieňov.V takomto prípade upravte orientáciu antény.

Absencia obrazu alebo zvuku

Pripojili ste správne anténu? Zvolili ste správny systém? (str. 3).

Teletext

Niektoré znaky nie sú zobrazované správne? Podržte po dobu 5 sekúnd stlačené tlačidlá △- a △+ televízora, až kým sa neobjaví menu Country. Potom pomocou tlačidla ◀> vyberte svoju krajinu a potvrd'te vol'bu tlačidlom ⒽNL.

Pohotovostný režim

Aby ste ušetrili na energii, Váš televízor je vybavený súčiastkami umožňujúcimi vel'mi malú spotrebu v pohotovostnom režime (menej ako 3 W).

V prípade poruchy sa nikdy nepokúšajte sami opravit svoj televízor, obrátte sa na servis.

Batérie dodávané s prístrojom neobsahujú z ekologických dôvodov ortuť ani nikel - kadmium. Váš televízor používa opätovne použitel'né alebo recyklovatel'né materiály. Aby sme minimalizovali odpad v prírode, špecializované firmy zhromažd'ujú použité prístroje, aby ich mohli demontovať a recyklovat' opätovne použitel'né materiály (informujte sa u svojho predajcu).

Table of TV frequencies. Frequenztabelle der Fernsehsender. Liste des fréquences TV. Frequentietabel TV-Zenders. Tabella delle frequenze TV. Lista de frecuencias TV.

Lista das frequências TV Liste over TV senderne. Tabell over TV-frekvenser. Tabell över TV-frekvenser. TV-taajuustaulukko. Kataλογος συχνοτήτων πομπών.

Список частот передатчиков. A televizió-adóállomások frekvenciáinak a listája. Lista częstotliwości stacji nadawczych. Seznam frekvenčních pásem vysilačů. Zoznam frekvenčných pásiem vysielačov.

EUROPE

CANAL....FREQ (MHz)	CANAL....FREQ (MHz)	CANAL....FREQ (MHz)
E2....48.25	S15....259.25	33....567.25
E3....55.25	S16....266.25	34....575.25
E4....62.25	S17....273.25	35....583.25
E5....175.25	S18....280.25	36....591.25
E6....182.25	S19....287.25	37....599.25
E7....189.25	S20....294.25	38....607.25
E8....196.25	H1....303.25	39....615.25
E9....203.25	H2....311.25	40....623.25
E10....210.25	H3....319.25	41....631.25
E11....217.25	H4....327.25	42....639.25
E12....224.25	H5....335.25	43....647.25
R1....49.75	H6....343.25	44....655.25
R2....59.25	H7....351.25	45....663.25
R3....77.25	H8....359.25	46....671.25
R4....85.25	H9....367.25	47....679.25
R5....93.25	H10....375.25	48....687.25
R6....175.25	H11....383.25	49....695.25
R7....183.25	H12....391.25	50....703.25
R8....191.25	H13....399.25	51....711.25
R9....199.25	H14....407.25	52....719.25
R10....207.25	H15....415.25	53....727.25
R11....215.25	H16....423.25	54....735.25
R12....223.25	H17....431.25	55....743.25
S1....105.25	H18....439.25	56....751.25
S2....112.25	H19....447.25	57....759.25
S3....119.25	21....471.25	58....767.25
S4....126.25	22....479.25	59....775.25
S5....133.25	23....487.25	60....783.25
S6....140.25	24....495.25	61....791.25
S7....147.25	25....503.25	62....799.25
S8....154.25	26....511.25	63....807.25
S9....161.25	27....519.25	64....815.25
S10....168.25	28....527.25	65....823.25
S11....231.25	29....535.25	66....831.25
S12....238.25	30....543.25	67....839.25
S13....245.25	31....551.25	68....839.25
S14....252.25	32....559.25	69....855.25

FRANCE

CANAL	FREQ (MHz)
2	55.75
3	60.50
4	63.75
5	176.0
6	184.0
7	192.0
8	200.0
9	208.0
10	216.0
B	116.75
C	128.75
D	140.75
E	159.75
F	164.75
G	176.75
H	188.75
I	200.75
J	212.75
K	224.75
L	236.75
M	248.75
N	260.75
O	272.75
P	284.75
Q	296.75

ITALY

CANALE....FREQ (MHz)
A	53.75
B	62.25
C	82.25
D	175.25
E	183.75
F	192.25
G	201.25
H	210.25
H1	217.25
