MANUAL DE USUARIO 21PT5509 PHILIPS

ES Anote las referencias de su televisor que se encuentran en el embalaje o en la parte trasera del aparato.

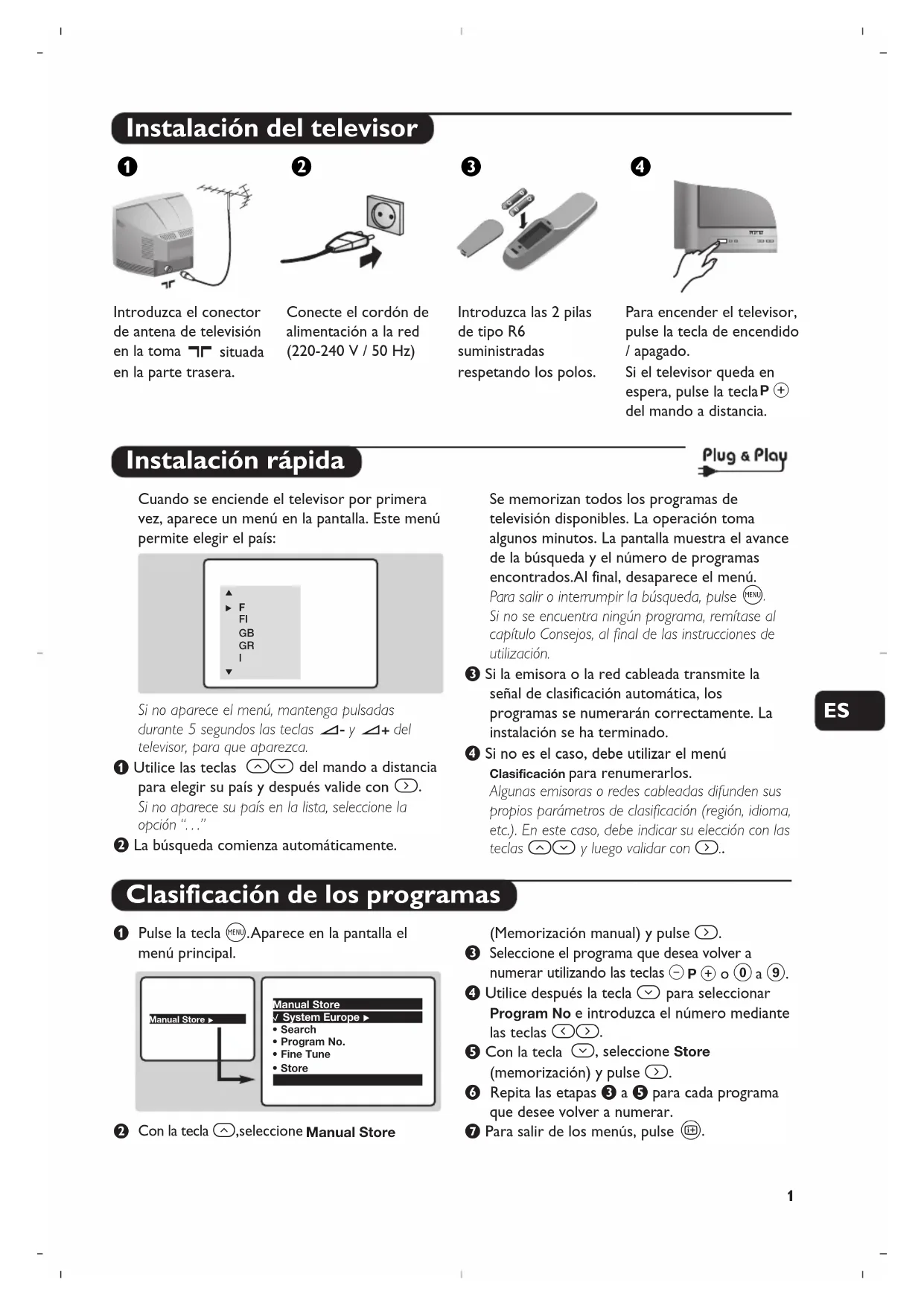

Instalación del televisor

1

Introduzca el conector de antena de televisión en la toma 77 situada en la parte trasera.

2

Conecte el cordón de alimentación a la red (220-240 V / 50 Hz)

3

Introduzca las 2 pilas de tipo R6 suministradas respetando los polos.

4

Para encender el televisor, pulse la tecla de encendido / apagado.

Si el televisor queda en espera, pulse la tecla P ⊕ del mando a distancia.

Instalación rápida

Cuando se enciende el televisor por primera vez, aparece un menú en la pantalla. Este menú permite elegir el país:

F FI GB GR I

Si no aparece el menú, mantenga pulsadas durante 5 segundos las teclas △- y △+ del televisor, para que aparezca.

1 Utilice las teclas ⬆ ⬇ del mando a distancia para elegir su país y después valide con >. Si no aparece su país en la lista, seleccione la opción “...”

② La búsqueda comienza automáticamente.

Plug & Play

Se memorizan todos los programas de televisión disponibles. La operación toma algunos minutos. La pantalla muestra el avance de la búsqueda y el número de programas encontrados. Al final, desaparece el menú.

Para salir o interrumpir la búsqueda, pulse MENU. Si no se encuentra ningún programa, remítase al capítulo Consejos, al final de las instrucciones de utilización.

③ Si la emisora o la red cableada transmite la señal de clasificación automática, los programas se numerarán correctamente. La instalación se ha terminado.

4 Si no es el caso, debe utilizar el menú Clasificación para renumerarlos. Algunas emisoras o redes cableadas difunden sus propios parámetros de clasificación (región, idioma, etc.). En este caso, debe indicar su elección con las teclas ⏻️ y luego validar con ⚠..

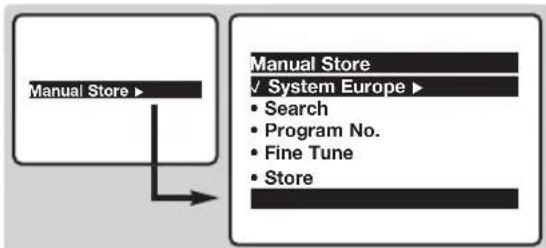

Clasificación de los programas

① Pulse la tecla Ⓜ.Aparece en la pantalla el menú principal.

② Con la tecla ⬆, seleccione Manual Store

(Memorización manual) y pulse >.

③ Seleccione el programa que desea volver a numerar utilizando las teclas ⊖ P ⊕ o ⑩ a ⑨.

4 Utilice después la tecla √ para seleccionar Program No e introduzca el número mediante las teclas ◀.

5 Con la tecla √, seleccione Store (memorización) y pulse >.

⑥ Repita las etapas ③ a ⑤ para cada programa que desee volver a numerar.

⑦ Para salir de los menús, pulse 📊.

Las teclas del mando a distancia

Sonido Surround Para activar / desactivar el efecto de ampliación del sonido. En estéreo, los altavoces parecen más distantes. Tecla de la videograbadora * Información de pantalla / n° permanente Para visualizar / borrar el número de programa,el nombre (si existe) y el modo de sonido. Pulse durante 5 segundos para activar la visualización permanente del número. Menú Para llamar o salir de los menús. Cursor Estas 4 teclas permiten navegar en los menús. Volumen Para ajustar el nivel sonoro Corte de sonido Para suprimir o restablecer el sonido. Teclas de teletexto (p.4) o teclas del vídeo * Selección de las tomas EXT (p.3)

Modo de espera

Permite poner el televisor en modo de espera. Para encender, pulse P ⊖⊕, ⏻, Ⓞ a ⑨.

Teclas de teletexto (p. 4), y teclas del vídeo \*

Formato 16:9 (p. 5).

Sleeptimer (disponible únicamente en algunas versiones)

Para determinar el periodo después del cual el televisor pasará automáticamente a la situación de standby (de 0 a 240 minutos).

Preajustes de imagen y sonido Permite acceder a una serie de preajustes de la imagen y del sonido. La posición Personal corresponde a los ajustes efectuados en los menús.

tecla no utilizada.

Llamada del teletexto (p.4)

Selección de los programas

Para acceder al programa anterior o posterior. El número, (el nombre) y el modo de sonido aparecen algunos instantes.

Para algunos programas el título de la emisión aparece en la parte inferior de la pantalla.

Teclas numéricas

Acceso directo a los programas. Para un programa de 2 cifras, se debe añadir la 2a cifra antes de que desaparezca el guión.

Modo de sonido

Permite forzar las emisiones Estéreo y Nicam Estéreo en Mono o, para las emisiones bilingües, elegir entre Dual I o Dual II.

La indicación Mono aparece en rojo cuando se trata de una posición forzada.

\*Tecla vídeoograbadora

El telemando le permite pilotar las funciones principales de la videograbadora.

Mantenga pulsada la tecla VCR situada en el costado del telemando, y luego pulse una de las teclas para acceder a las funciones de la videograbadora: ⏻ ⏻ ⚠️ ▶▶ ⓋNIL ⏱ √ ◯ < > P—+ ● ◀◀ ■ ▶ 0 9

El telemando es compatible con todas las videograbadoras que utilizan el estándar RC5.

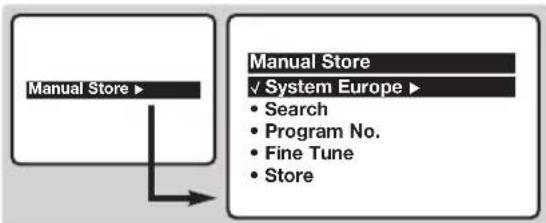

Memorización manual

Este menú permite añadir un programa o memorizar varios programas uno por uno.

① Pulse la tecla Ⓜ MENU.
2 Con la tecla ^, seleccione Manual Store (memorización manual) y pulse >. Utilice las teclas ^√ para seleccionar y <> para ajustar:

3 System (sistema): seleccione Europe (detección automática*) o West Europe (norma BG), East Europe (DK), UK (I) o France (LL').

* Excepto para Francia (norma LL'), que se debe

seleccionar obligatoriamente la opción France.

4 Search (búsqueda): pulse >. La búsqueda comienza. Cuando se encuentra un programa,se interrumpe la secuencia. Pase a la etapa siguiente. Si conoce la frecuencia del programa que desea, indique directamente su número con las teclas ① a ⑨. Si no se encuentra ninguna imagen , remítase al capítulo Consejos, al final de las instrucciones de utilización.
5 Program No. (n° de programa): indique el número que desea mediante las teclas ◀> o 0 a 9.
6 Fine Tune: si la recepción no es satisfactoria, ajuste con las teclas (<).
⑦ Store (memorizar): pulse >. Se memoriza el programa.
⑧ Repita las etapas ④ a ⑦ tantas veces cuantos programas se desee memorizar.
9 Para salir de los menús, pulse 📊.

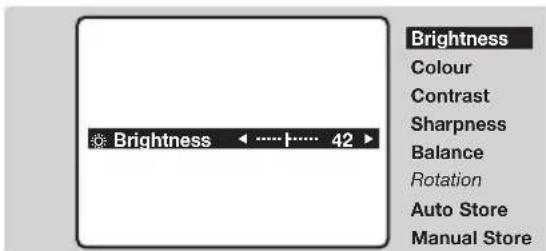

Otros ajustes del menú

① Pulse la tecla Ⓜ MENU.
② Utilice las teclas ⬆√ para seleccionar y ◀<> para ajustar:

• Brightness:actúa sobre la luminosidad de la imagen.
  • Colour: actúa sobre la intensidad del color.
• Contrast: actúa sobre el contraste de la imagen.
• Sharpness: actúa sobre la nitidez de la imagen.
  • Balance: para equilibrar el sonido entre los altavoces izquierdo y derecho.
• Rotation: (si está disponible): permite ajustar la inclinación de la imagen.
• Auto Store: permite iniciar una memorización automática de todos los programas. Se deberá después clasificar los programas (ver p. 1).

③ Para salir de los menús, pulse ⓘ.

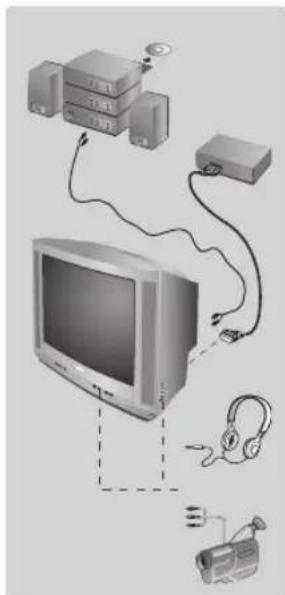

Otras funciones

Utilice la toma euroconector situada en la parte trasera del televisor o las tomas AV situadas en la parte delantera (si están disponibles). Algunas versiones están equipadas con 2 tomas euroconector (EXT1 y EXT2). Para seleccionar el aparato conectado, pulse sucesivamente la tecla. La mayoría de los aparatos realizan ellos mismos la conmutación (vídeo, etc.).

Toma de auricular (disponible sólo en algunas versiones)

Cuando el auricular está conectado, se corta automáticamente el sonido del televisor. Las teclas ⊖ ∠⊕ permiten ajustar el volumen.

La impedancia del auricular debe estar comprendida entre 32 y 600 ohmios.

Amplificador (disponible sólo en ciertas versiones)

Para conectarse a un sistema hi-fi, utilice un cable de conexión audio y conecte las tomas "L" y "R" de salida de Audio del televisor a la entrada "AUDIO IN" "L" y "R" de su amplificador hi-fi.

Teclas del televisor

El televisor está equipado con 4 teclas: VOLUMEN - + (- △ +) y PROGRAMA - + (- P +). Para acceder a los menús, pulse simultáneamente las teclas △ - y △ +. Utilice después las teclas - P + y - △ + para ajustar.

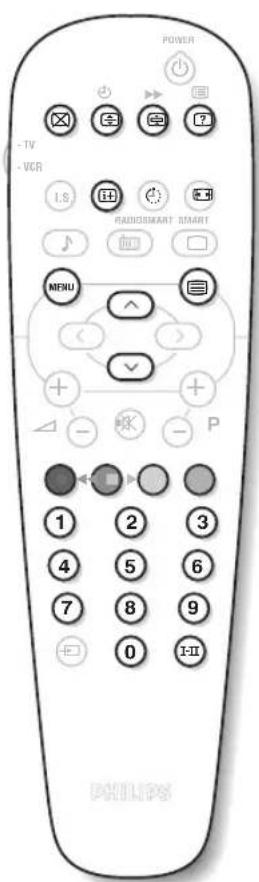

Teletexto

El teletexto es un sistema de informaciones, difundido por algunos canales, que se consulta como un diario. También permite acceder a los subtítulos para las personas sordas o poco familiarizadas con el idioma de transmisión (redes cableadas, canales de satélite, etc.).

POWER - TV - VCR I.S. RADIOSMART SMART MENU P 1 2 3 4 5 6 7 8 9 0 H-II PHILIPS

Pulse en:

Llamada de teletexto

Obtendrá:

Permite llamar al teletexto, pasar a modo transparente y luego salir. Aparece el índice con la lista de las secciones a las que puede acceder. Cada sección está identificada por un número de página de 3 cifras.

Si el canal seleccionado no difunde teletexto, aparece la indicación 100 y la pantalla permanece negra (en este caso, salga del teletexto y elija otro canal).

Selección de una página

Escriba el número de la página deseada con las teclas ① a ⑨ o ⊖ P +, △▽. Ejemplo: página 120, escriba

① ② ③. El número aparece en la parte superior izquierda, el contador se mueve, y luego aparece la página. Vuelva a efectuar la operación para consultar otra página. Si el contador continúa buscando, quiere decir que no se ha transmitido la página. Elija otro número.

Acceso directo a las secciones

Aparecen zonas coloreadas en la parte inferior de la pantalla. Las 4 teclas coloreadas permiten acceder a las secciones o a las páginas correspondientes.

Índice

Para regresar al índice (generalmente la página 100).

Parada momentánea

Para activar o desactivar momentáneamente la visualización del teletexto

Ampliación de una página

Para visualizar la parte superior, inferior, y luego regresar a la dimensión normal.

Parada de la alternancia de las sub-páginas

Algunas páginas contienen sub-páginas que se suceden automáticamente. Esta tecla permite parar o reanudar la alternancia de las sub-páginas. La indicación ☐ aparece en la parte superior izquierda.

Informaciones ocultas

Para hacer aparecer o desaparecer las informaciones ocultas (soluciones de juegos).

Páginas preferidas

Para los programas de teletexto 0 a 40, puede memorizar 4 páginas preferidas que luego serán directamente accesibles con las teclas de color (roja, verde, amarilla, azul).

① Pulse la tecla MENU para pasar a modo páginas preferidas.
② Haga aparecer la página de teletexto que desee memorizar.
③ Luego pulse durante 3 segundos la tecla de color de su elección. Se memoriza la página.
4 Vuelva a efectuar la operación con las otros teclas de color.
5 A partir de ahora, en cuanto consulte el teletexto, sus páginas preferidas aparecerán en color en la parte inferior de la pantalla. Para encontrar las secciones habituales, pulse en (YEL).
Para borrar todo, pulse en ☒ durante 5 segundos.

Doble página de teletexto

(disponible sólo en ciertas versiones)

Para activar o desactivar la visualización del teletexto en doble página. La página activa aparece a la izquierda y la página siguiente a la derecha. Pulse el botón si desea fijar una página (por ejemplo el índice). La página activa pasa a ser la de la derecha. Para volver al modo normal, pulse ⑪.

Función 16:9

Si su televisor tiene formato de pantalla 4:3

Pulse el botón (o ∧ ∨) para seleccionar los siguientes modos :

4:3

la imagen se reporduce en formato 4:3.

Expandir 4:3

La imagen se amplia verticalmente. Este modo de expansión es el recomendado para eliminar las franjas negras que se ven cuando se emite un programa en formato letterbox.

Comprim. 16:9

La imagen se comprime verticalmente para recuperar el formato 16:9.

Si su televisor tiene formato de pantalla 16:9

Pulse el botón (o <>) para seleccionar los siguientes modos :

El televisor está equipado con una conmutación automática que descodifica la señal específica emitida por ciertos programas y selecciona el correcto formato de pantalla.

4:3

La imagen se reproduce en formato 4:3 ; aparece una banda negra a cada lado de la imagen.

Usted puede ampliar progresivamente la imagen utilizando los botones ⏻.

Expand 14:9

La imagen se amplía al formato 14:9 ; sigue habiendo una pequeña banda negra a cada lado de la imagen.

Los botones ⬇√ permiten comprimir la imagen verticalmente para visualizar la parte superior e inferior de la imagen (los subtítulos).

Expand 16:9

La imagen se amplía al formato 16:9. Se recomienda este modo para visualizar las imágenes con banda negra en la parte superior e inferior (formato cinemascope). Utilice los botones ⬆ √ si desea visualizar la porte superior e inferior de la imagen.

Zoom Consubtitulos

Este modo se utiliza para visualizar una imagen en 4:3 a toda pantalla, realizando una ampliación progresiva, pero permitiendo la visualización de los subtítulos. Con los botones ⬇, se reduce o amplía la parte inferior de la pantalla.

Super Ancha

Este modo permite visualizar las imágenes 4:3 en toda la superficie de la pantalla ampliando los extremos de la imagen. Utilice los botones ⏻ √ si desea visualizar la porte superior e inferior de la imagen.

Señal 16:9

Este modo recupera, a pantalla completa, las proporciones correctas de la imagen transmitidas en formnato 16:9.

Consejos

Posicionamiento del televisor

Ponga el televisor sobre una superficie sólida y estable con un espacio libre de al menos 5 cm alrededor del aparato. Para evitar toda situación peligrosa, no exponga el televisor al calor, a salpicaduras de agua, ni ponga nada encima.

Mala recepción : La cercanía de montañas o de edificios altos puede causar dobles imágenes, eco o sombras. En este caso, modifique la orientación de la antena.

Ausencia de imagen o de sonido

¿Ha conectado correctamente la antena?

¿Ha elegido el sistema correcto? (p. 3).

Teletexto

¿No aparecen correctamente algunos caracteres? Mantenga pulsadas durante 5 segundos las teclas △- y △+ del televisor para que aparezca el menú Country. Utilice después las teclas (<) para seleccionar su país y validar con (MEN).

Standby : Para economizar energía, su televisor está equipado con componentes que permiten un consumo muy bajo modo en Stand-by (inferior a 3 W).

¿Todavía hay problemas?

En caso de avería, nunca intente reparar usted mismo el televisor, sino recurra al servicio postventa.

Directiva para el reciclado : Las pilas entregadas con el aparato no contienen ni mercurio, ni cadmio níquel, dada nuestra preocupación poro proteger el medio ambiente. Su televisor utiliza materiales reutilizables o que pueden reciclarse. Para reducir al mínimo los desechos en el medio ambiente, algunas empresas especializadas recuperan los aparatos usados para desmontarlos y concentrar las materias reutilizables (infórmese ante su vendedor).

Objeto de esta declaración, cumple con la normativa siguiente :

• Reglamento Técnico del Servicio de Difusión de Televisión y del Servicio Portador soporte del mismo (Real Decreto 1160/1989) Artículo 9.2
• Reglamento sobre Perturbaciones Radioeléctricas (Real Decreto 138/1989) Anexo V.
