Tipo di prodotto	Televisore CRT
Marca	Philips
Modello	21PT5509
Dimensione schermo (diagonale)	21 pollici
Sistema TV	PAL / SECAM
Alimentazione	220-240 V, 50 Hz
Consumo in stand-by	Meno di 3 W
Telecomando	Sì (compatibile videoregistratore RC5)
Prese SCART	2 (EXT1 e EXT2) a seconda della versione
Presa cuffie	Sì, impedenza 32-600 ohm
Uscita audio amplificatore	Sì (L/R)
Televideo	Sì, con pagine preferite e doppia pagina a seconda della versione
Formati schermo	4:3, 16:9, Zoom, Sottotitoli, Super 4:3, Schermo Intero
Memorizzazione canali	Automatica (Plug & Play) e manuale
Peso approssimativo	15-20 kg
Dimensioni (L x H x P) approssimative	500 x 450 x 450 mm
Colore del corpo	Nero / argento
Accessori inclusi	Pile, manuale d'uso
Manutenzione e pulizia	Panno morbido e asciutto, non utilizzare liquidi
Sicurezza	Non esporre a calore, acqua o schizzi
Riciclaggio	Conforme alla direttiva RAEE, materiali riciclabili

Domande frequenti - 21PT5509 PHILIPS

Come installare il televisore per la prima volta?

Collegare l'antenna al connettore ▼, quindi il cavo di alimentazione. Accendere con il pulsante di accensione/spegnimento o il tasto P ⊕ del telecomando. Un menu guidato vi aiuterà a selezionare il paese e avviare la ricerca automatica dei canali.

Cosa fare se il menu di installazione non appare?

Tenere premuti i tasti △- e △+ del televisore per 5 secondi per visualizzare il menu di selezione del paese.

Come memorizzare manualmente un canale?

Premere MENU, selezionare Manual Store, scegliere il sistema (Europa per impostazione predefinita), utilizzare Search per trovare il canale, regolare il numero del programma con Program No., quindi confermare con Store.

Come usare il televideo?

Premere il tasto televideo. Per selezionare una pagina, comporre il numero a 3 cifre con i tasti 0-9. Utilizzare i tasti colorati per le sezioni. Il tasto MENU consente di gestire le pagine preferite.

Come regolare l'immagine (luminosità, contrasto, colore)?

Premere MENU, utilizzare i tasti ▲/▼ per selezionare Luminosità, Colore, Contrasto, Nitidezza, ecc., quindi regolare con ◄/►.

Quali sono i formati dello schermo disponibili?

A seconda del tipo di schermo (4:3 o 16:9), è possibile scegliere tra 4:3, Estensione 4:3, Compressione 16:9, Zoom 14:9, Zoom 16:9, Sottotitoli, Super 4:3 e Schermo Intero. Utilizzare il tasto H (o ◀).

Come collegare le cuffie?

Collegare le cuffie all'apposita presa (impedenza 32-600 ohm). L'audio del televisore viene automaticamente disattivato. Utilizzare i tasti VOLUME per regolare il livello.

Come collegare un amplificatore Hi-Fi?

Utilizzare un cavo audio per collegare le uscite L e R del televisore agli ingressi AUDIO IN L e R dell'amplificatore.

Cosa fare in caso di cattiva ricezione o immagine sdoppiata?

Verificare l'orientamento dell'antenna. La vicinanza di montagne o edifici può causare echi. Se il problema persiste, contattare il servizio di assistenza.

Come riciclare il mio televisore?

Il televisore contiene materiali riciclabili. Non gettarlo nei rifiuti domestici. Informarsi presso il rivenditore o i punti di raccolta RAEE.

MANUALE UTENTE 21PT5509 PHILIPS

IT Notare i riferimenti del vostro televisore situati sull'imballaggio o sul retro dell'apparecchio.

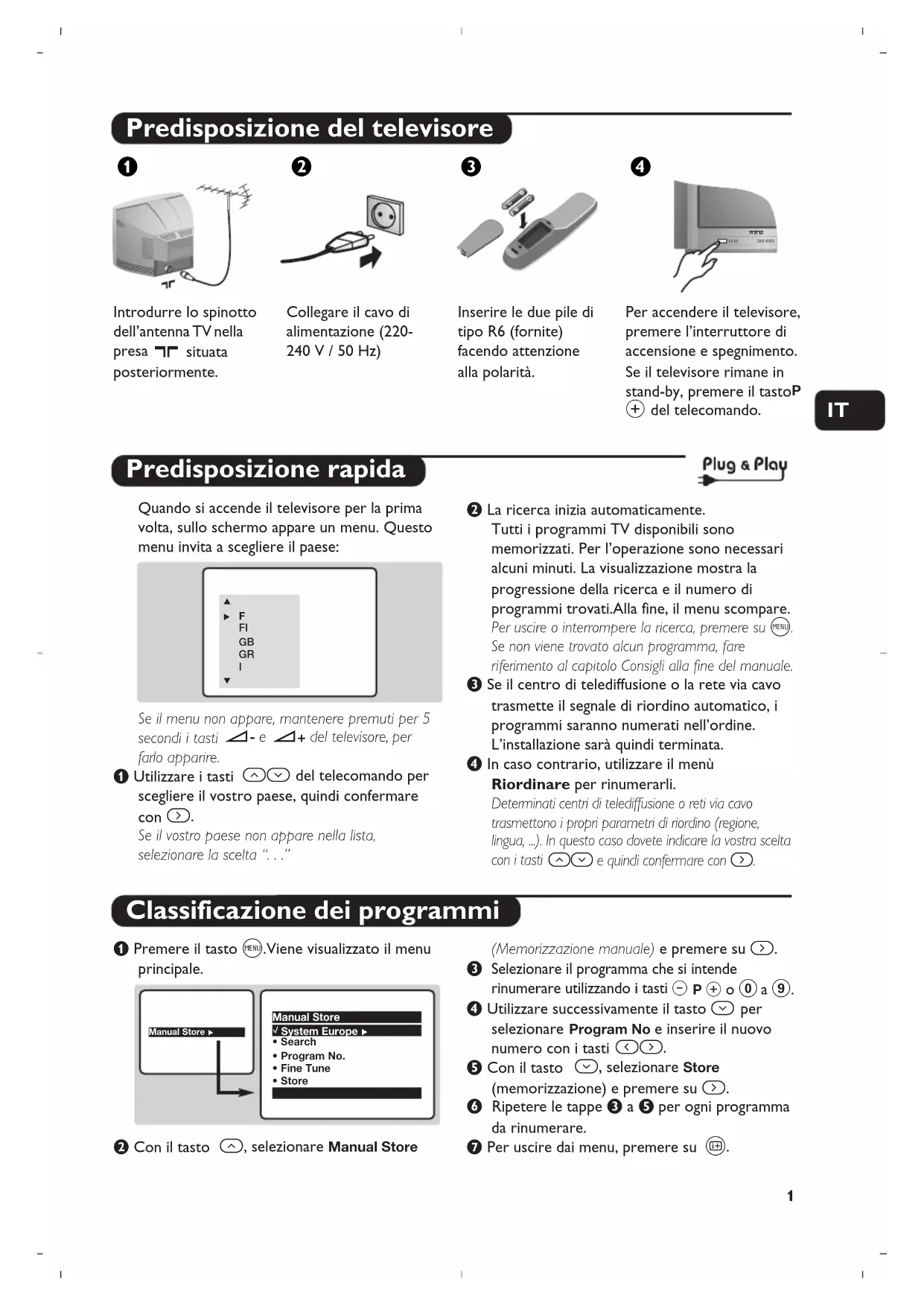

Predisposizione del televisore

1

Introdurre lo spinotto dell'antenna TV nella presa 77 situata posteriormente.

2

Collegare il cavo di alimentazione (220-240 V / 50 Hz)

3

Inserire le due pile di tipo R6 (fornite) facendo attenzione alla polarità.

4

Per accendere il televisore, premere l'interruttore di accensione e spegnimento. Se il televisore rimane in stand-by, premere il tastoP + del telecomando.

IT

Predisposizione rapida

Quando si accende il televisore per la prima volta, sullo schermo appare un menu. Questo menu invita a scegliere il paese:

Se il menu non appare, mantenere premuti per 5 secondi i tasti △- e △+ del televisore, per farlo apparire.

① Utilizzare i tasti ⬆√ del telecomando per scegliere il vostro paese, quindi confermare con >.

Se il vostro paese non appare nella lista, selezionare la scelta “...”

Plug & Play

② La ricerca inizia automaticamente.

Tutti i programmi TV disponibili sono memorizzati. Per l'operazione sono necessari alcuni minuti. La visualizzazione mostra la progressione della ricerca e il numero di programmi trovati. Alla fine, il menu scompare.

Per uscire o interrompere la ricerca, premere su (MENU). Se non viene trovato alcun programma, fare riferimento al capitolo Consigli alla fine del manuale.

③ Se il centro di telediffusione o la rete via cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell'ordine.

L'installazione sarà quindi terminata.

④ In caso contrario, utilizzare il menù Riordinare per rinumerarli.

Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti ⏻️ e quindi confermare con >.

Classificazione dei programmi

① Premere il tasto Ⓜ.Viene visualizzato il menu principale.

② Con il tasto ⬤, selezionare Manual Store

(Memorizzazione manuale) e premere su ▶.

③ Selezionare il programma che si intende rinumerare utilizzando i tasti Ⓗ P ⊕ o ⑩ a ⑨.

4 Utilizzare successivamente il tasto √ per selezionare Program No e inserire il nuovo numero con i tasti ◀.

⑤ Con il tasto ☑, selezionare Store (memorizzazione) e premere su >.

⑥ Ripetere le tappe ③ a ⑤ per ogni programma da rinumerare.

⑦ Per uscire dai menu, premere su ⓘ.

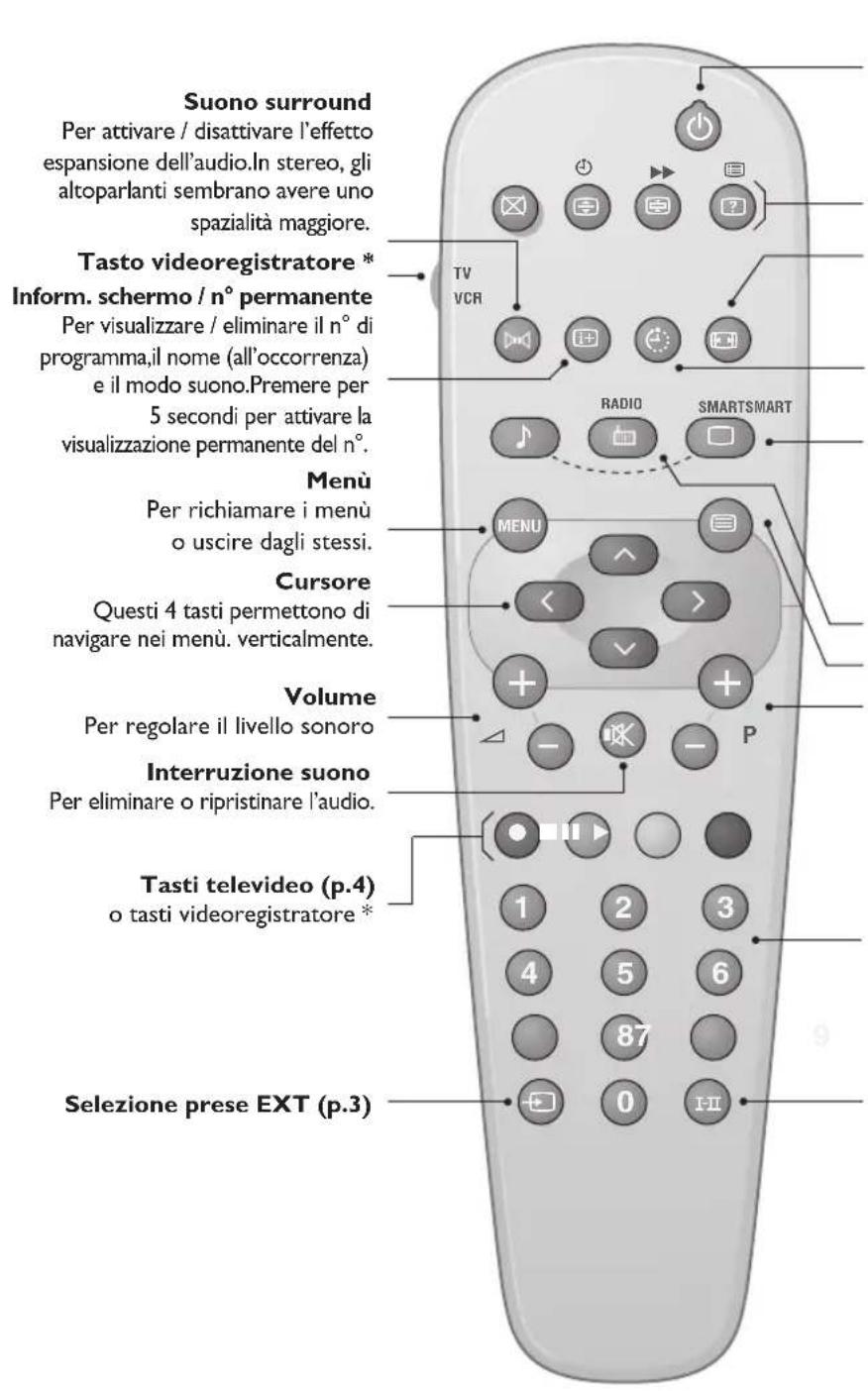

I tasti del telecomando

Stato di attesa

Per mettere in stato di attesa il televisore. Per accenderlo, premere su P da ⊖⊕, ⏻, Ⓞ a ⑨.

Tasti televideo (p. 4), e tasti videoregistratore *

Formato 16:9 (p. 5).

Timer spegnimento

(disponibile solo su alcune versioni) Per selezionare un lasso di tempo prima di passare automaticamente allo stato di attesa (da 0 a 240 minuti).

Preregolazioni immagine e suono Permette di accedere ad una serie di preregolazioni per immagine e suono. La posizione Personale comisponde alle regolazioni effettuate nei menu.

Tasto non utilizzato.

Attivazione televideo (p. 4)

Selezione dei programmi

Per selezionare il programma precedente o superiore. Il numero, (il nome) e il modo suono vengono visualizzati per qualche istante. Per alcuni programmi appare il titolo della trasmissione in basso sullo schermo.

Tasti numerici

Accesso diretto ai programmi. Per un programma a 2 cifre, occorre aggiungere la seconda cifra prima che scompaia il trattino.

Modo suono

Permette di forzare le trasmissioni Stereo e Nicam Stereo in Mono o, per le trasmissioni bilingua, di scegliere tra Dual I o Dual II. La spia Mono è rossa quando c'è una posizione forzata.

\*Tasto videoregistratore

Il telecomando vi permette di comandare le funzioni principali del videoregistratore.

Mantenere premuto il tasto VCR situato sul lato del telecomando e quindi premere uno dei tasti per accedere alle funzioni del videoregistratore: ⏻ ⚡ ▶ ▶ MENU ⬆▽ ◀<> P-+ ● ◀◀ ■ ▶ 09

Il telecomando è compatibile con tutti i videoregistratori di standard RC5.

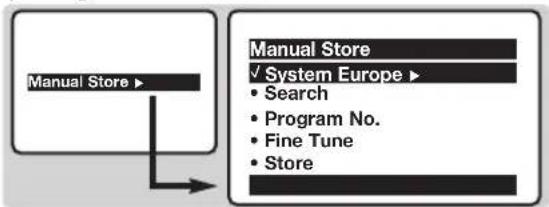

Memorizzazione manuale

Questo menu permette di memorizzare i programmi uno per uno.

① Premere il tasto Ⓜ MENU.
2 Con il tasto ^, selezionare Manual Store (memorizzazione manuale) e premere su >. Utilizzare i tasti ^√ per selezionare e <> per regolare:

3 System (sistema): selezionare Europe (rilevazione automatica *) o West Europe (norma BG), East Europe (DK), UK (I) o France (LL').

* Salvo che per la Francia (norma LL'), dove occorre

selezionare imperativamente la scelta France.

4 Search (ricerca): premere su ▶. La ricerca comincia. Una volta trovato un programma, si ferma la progressione. Passare alla tappa successiva. Se si conosce la frequenza del programma desiderato, digitarla direttamente con i tasti da ① a ⑨. Se non si trova alcuna immagine, vedere il capitolo consigli alla fine del manuale.
5 Program No (n° di programma): inserire il numero desiderato con i tasti ◀> o da ① a ⑨.
6 Fine Tune: se la ricezione non è soddisfacente, regolate con i tasti ◀>
7 Store (memorizzare): premere su ▶. Il programma è memorizzato.
⑧ Ripetere le tappe da ④ a ⑦ tante volte quanti sono i programmi da memorizzare.
9 Per uscire dai menu, premere su 📊.

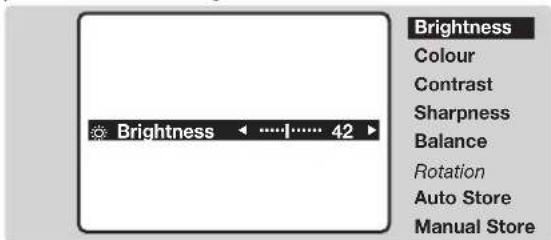

Altre regolazioni del menu

① Premere il tasto Ⓜ MENU.
2 Utilizzare i tasti ⬆ √ per selezionare e ◀ ▶ per effettuare le regolazioni:

• Brightness: agisce sulla luminosità dell'immagine.
  • Colour: agisce sull'intensità del colore.

• Contrast: agisce sul contrasto dell'immagine.

• Sharpness: agisce sulla nitidezza dell'immagine.
  • Balance: per equilibrare il suono tra l'altoparlante sinistro e quello destro.
• Rotation: (se disponibile): permette di regolare l'inclinazione dell'immagine.
  • Auto Store: permette di avviare una memorizzazione automatica di tutti i programmi. Occorrerà poi precedere alla classificazione dei programmi (vedere p. 1).

③ Per uscire dai menu, premere su ⓘ.

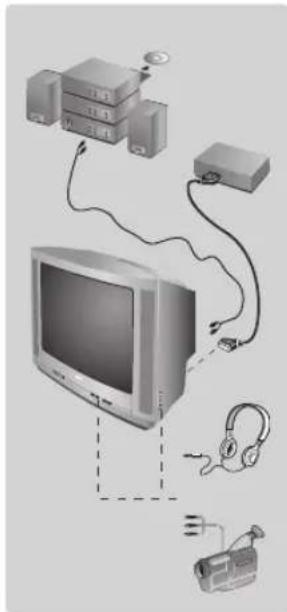

Altre funzioni

Utilizzare la presa scart situata sul lato posteriore del televisore o le prese AV frontali (se disponibili). Alcune versioni sono dotate di 2 prese scart (EXT1 e EXT2). Per selezionare l'apparecchio collegato, premere più volte il tasto 📄. La maggior parte degli apparecchi effettuano da soli la commutazione (videoregistratore, ecc.).

Presa cuffia (disponibile solo su alcune versioni)

Quando è collegata la cuffia, l'audio del televisore è automaticamente interrotto. I tasti ⊖ ∠⊕ permettono di regolare il volume.

L'impedenza della cuffia deve essere compresa tra 32 e 600 ohm.

Amplificatore (disponibile solo su determinate versioni)

Per il collegamento ad un sistema hi-fi, utilizzare un cordone di collegamento audio e collegare le uscite "L" e "R" del televisore agli ingressi "AUDIO IN" "L" e "R" del vostro amplificatore hi-fi.

I tasti del televisore

Il televisore è dotato di 4 tasti: VOLUME - + (- △+) e PROGRAM - + (- P +). Per accedere ai menu, premere contemporaneamente i tasti △ - e △ +. Quindi, utilizzare i tasti - P + e - △ + per le regolazioni.

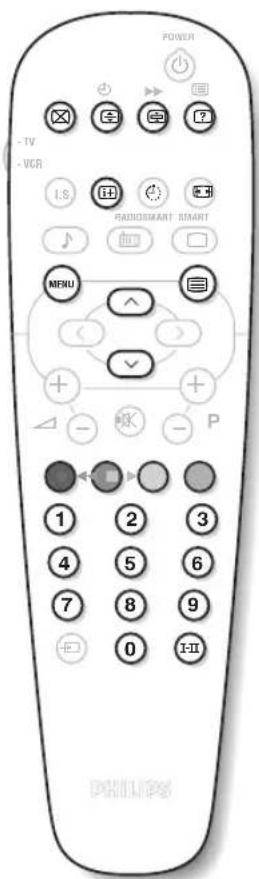

Televideo

Il televideo è un sistema d'informazioni, trasmesso da alcune emittenti, che si consulta come un giornale. Consente inoltre di accedere ai sottotitoli per non udenti o per le persone che non conoscono bene la lingua della trasmissione (reti via cavo, canali via satellite,...).

Premere su:

Attivazione televideo

Avrete :

Permette di attivare il televideo, di passare in modo sovraimpressione su immagine TV e di uscire. Il sommario appare con la lista delle rubriche alle quali potete accedere. Per ogni rubrica viene indicato un numero di pagina a 3 cifre. Se il canale selezionato non trasmette il televideo, apparirà l'indicazione 100 e lo schermo rimarrà nero (in questo caso, uscire dal televideo e scegliere un altro canale).

Sezione di una pagina

Comporre il numero della pagina desiderata con i tasti da ① a ⑨ o ⊖ P +, ⚙️. Esempio: pagina 120, digitare ① ② ⑩. Il numero viene visualizzato in alto a sinistra, il contapagine inizia la ricerca, la pagina viene visualizzata. Per consultare un'altra pagina, ripetere l'operazione. Se il contapagine continua la ricerca, la pagina richiesta non è trasmessa. Scegliete un altro numero.

Accesso diretto alle rubriche

In fondo allo schermo vengono visualizzate delle zone colorate. I 4 tasti colorati servono ad accedere alle rubriche o alle pagine corrispondenti.

Sommario

Per tornare al sommario (generalmente a pagina 100).

Arresto momentaneo

Per attivare o disattivare provvisoriamente la visualizzazione del televideo

Ingrandimento di una pagina

Per visualizzare la parte superiore, la parte inferiore, e ritornare alle dimensioni normali.

Arresto dell'alternanza delle sotto- pagine

Alcune pagine contengono delle sotto-pagine che si succedono automaticamente. Questo tasto permette di arrestare o riprendere l'alternanza delle sotto-pagine. In alto a sinistra appare l'indicazione 📄.

Informazioni nascoste

Per fare apparire o scomparire le informazioni nascoste (soluzioni di giochi).

Pagine favorite

Per i programmi televideo da 1 a 40, si possono memorizzare 4 pagine favorite, le quali saranno poi direttamente accessibili per mezzo dei tasti colorati (rosso, verde, giallo, blu).

① Premere sul tasto MENU per passare in modo pagine favorite.
②Visualizzare la pagina di televideo che si intende memorizzare.
③ Successivamente, premere per 3 secondi sul tasto colorato di vostra scelta. La pagina viene memorizzata.
④ Ripetere l'operazione con gli altri tasti colorati.
⑤ Ora, non appena consulterete il televideo, le vostre pagine preferite appariranno a colori in fondo allo schermo. Per consultare le rubriche abituali, premere 📋. Per cancellare tutto, premere su 🏻 per 5 secondi.

Doppia pagina televideo

(disponibile solo su alcune versioni)

Per attivare o disattivare la visualizzazione del televideo in doppia pagina. La pagina attiva viene visualizzata a sinistra e la pagina seguente a destra. Per fissare una pagina (per esempio il sommario), premere il tasto ⑥. In questo caso la pagina attiva sarà quella di destra. Per ritornare in modo normale, premere ⑦.

Funzioni televideo

Se il TV è in formato 4:3

Premere i tasto Ⓜ (o ⬇ √) per selezionare i diversi modi:

4:3

L'immagine è riprodotta nel formato 4:3.

Espansa 4:3

L'immagine viene allargata verticalmente. Questo modo è utilizzato per eliminare le bande nere quando si guarda un programma trasmesso in formato letterbox.

Compressa 16:9

L'immagine è compressa verticalmente nel formato 16:9.

Se il TV è in formato 16:9

Premere i tasto Ⓜ (o ◀) per selezionare i diversi modi:

Il televisore è dotato di una commutazione automatica che decodifica il segnale specifico emesso da alcuni canali e seleziona il formato giusto per lo schermo.

4:3

L'immagine è riprodotta in formato 4:3, una banda nera appare da ogni lato dell'immagine.

Potete ingrandire progressivamente l'immagine utilizzando i tasti ⏻.

Zoom 14:9

L'immagine è ingrandita con il formato 14:9, una piccola banda nera rimane in entrambi i lati dell'immagine. I tasti ⏻consentono di spostare l'immagine verticalmente per visualizzare i sottotitoli.

Zoom 16:9

L'immagine è ingrandita con il formato 16:9. Questo modo è raccomandato per visualizzare le immagini con una banda nera in alto e in basso (formato cinemascope). Utilizzare i tasti ⏻ √ se volete visualizzare i sottotitoli.

Titoli Zoom

Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo lasciando visibili i sottotitoli. Utilizzare i tasti ⏻ √ per far risalire o scendere la parte inferiore dell'immagine.

Super Immagine

Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo allargando l'immagine ai lati. Utilizzare i tasti ⏻️ se volete visualizzare i sottotitoli.

Schermo Largo

Questo modo consente di restituire le giuste proporzioni delle immagini trasmesse in formato 16:9 visualizzandole sullo schermo intero.

Consigli

Posizionamento del televisore : Mettere il televisore su una superficie solida e stabile, lasciando uno spazio di almeno 5 cm attorno all'apparecchio. Per evitare situazioni pericolose, non esporre il televisore a calore o a schizzi d'acqua e non posare nulla sul televisore.

Cattiva ricezione : La prossimità di montagne o di alti immobili può essere la causa di immagini doppie, di eco o ombre. In tal caso, modificare l'orientamento dell'antenna.

Assenza di immagine o di suono : L'antenna è ben collegata? ? È stato scelto il programma appropriato? (p. 3).

Televideo: Alcuni caratteri non sono visualizzati correttamente ? Mantenere premuti per 5 secondi i tasti △- e △+ del televisore per fare apparire il menu Nazione. In seguito, utilizzare i tasti ◀> per selezionare il proprio paese e confermare con Ⓥ.

Stand-by : Per economizzare energia, il vostro televisore è dotato di componenti che consentono un basso consumo in stand-by (inferiore a 3 W).

Non si ottiene nessun risultato? In caso di guasto, non cercare di riparare da soli il televisore: rivolgersi al servizio assistenza.

Direttive per il riciclaggio : Per la protezione dell'ambiente, le pile fornite con l'apparecchio non contengono né mercurio né nichel-cadmio. Il vostro televisore è composto di materiali riutilizzabili o riciclabili. Per ridurre al minimo la dispersione di rifiuti nell'ambiente, alcune imprese specializzate ritirano gli apparecchi usati per smontarli e recuperare i pezzi riutilizzabili (informarsi presso il rivenditore).

Dichiarazione di conformità :

Si dichiara che l'apparecchio televisore a colori (vedere indicazioni sull'etichetta nel retro della televisione) risponde alle prescrizioni dell'art.2 comma 1 del D.M. 28 Agosto 1995 n. 548.

Fatto a Dreux, il Febbraio 2004
