Caractéristiques techniques	Détails
Type de téléviseur	Téléviseur CRT
Taille de l'écran	21 pouces
Résolution	720 x 576 pixels (SD)
Format d'image	4:3
Connectivité	Entrées RCA, S-Video, antenne
Consommation électrique	Environ 70 W
Poids	Environ 20 kg
Dimensions (L x H x P)	50 x 45 x 40 cm
Utilisation	Idéal pour la réception de chaînes analogiques et numériques via un décodeur externe
Maintenance	Nettoyage régulier de l'écran et des grilles de ventilation
Réparation	Réparation par un technicien qualifié recommandé en cas de panne
Sécurité	Ne pas exposer à l'humidité, débrancher en cas d'orage
Informations générales	Produit ancien, vérifiez la disponibilité des pièces de rechange

FOIRE AUX QUESTIONS - 21PT5509 PHILIPS

Comment allumer le téléviseur PHILIPS 21PT5509 ?

Appuyez sur le bouton d'alimentation situé sur le panneau avant ou utilisez la télécommande en appuyant sur le bouton d'alimentation.

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est branché sur une prise électrique fonctionnelle et que le câble d'alimentation est correctement connecté. Essayez de réinitialiser le téléviseur en débranchant le câble d'alimentation pendant 30 secondes.

Comment régler le volume sur le PHILIPS 21PT5509 ?

Utilisez les boutons de volume sur la télécommande pour augmenter ou diminuer le volume.

Comment changer de chaîne ?

Utilisez les boutons de chaîne sur la télécommande ou le panneau avant du téléviseur.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez les connexions de vos appareils externes. Assurez-vous que les câbles sont correctement branchés. Essayez de modifier les paramètres d'image dans le menu des réglages.

Comment accéder au menu des réglages ?

Appuyez sur le bouton 'Menu' de la télécommande pour accéder au menu des réglages.

Comment réinitialiser le téléviseur aux paramètres d'usine ?

Accédez au menu des réglages, sélectionnez 'Configuration', puis choisissez 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran.

Le téléviseur affiche un message d'erreur, que faire ?

Notez le message d'erreur et consultez le manuel d'utilisateur pour des solutions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur.

Comment connecter un appareil externe (comme un lecteur DVD) au téléviseur ?

Branchez l'appareil externe à l'un des ports HDMI ou AV du téléviseur et sélectionnez la source correspondante à l'aide de la télécommande.

Où puis-je trouver le manuel d'utilisateur du PHILIPS 21PT5509 ?

Le manuel d'utilisateur est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de Philips dans la section support.

MODE D'EMPLOI 21PT5509 PHILIPS

FR Veuillez noter les références de votre téléviseur situées sur l'emballage ou au dos de l'appareil.

Installation du téléviseur

1

Introduisez la fiche d'antenne TV dans la prise ▼ située à l'arrière.

2

Branchez le cordon d'alimentation sur le secteur (220-240 V / 50 Hz)

3

Introduisez les 2 piles de type R6 fournies en respectant les polarités.

4

Pour allumer le téléviseur, appuyez sur la touche marche arrêt.

Si le téléviseur reste en veille, appuyez sur la touche P ⊕ de la télécommande.

Installation rapide

Lorsque vous allumez le téléviseur pour la première fois, un menu apparaît à l'écran. Ce menu vous invite à choisir le pays:

Select Country ▲ ► F FI GB GR I ▼

Si le menu n'apparaît pas, maintenez appuyées pendant 5 secondes les touches △- et △+ du téléviseur, pour le faire apparaître.

① Utilisez les touches ⬆ √ de la télécommande pour choisir votre pays, puis validez avec >.

Si votre pays n'apparaît pas dans la liste, sélectionnez le choix "..."

② La recherche démarre automatiquement.

Plug & Play

Tous les programmes TV disponibles sont mémorisés. L'opération prend quelques minutes. L'affichage montre la progression de la recherche et le nombre de programmes trouvés. A la fin, le menu disparaît.

Pour sortir ou interrompre la recherche, appuyez sur MENU. Si aucun programme n'est trouvé, reportez vous au chapitre conseils à la fin du mode d'emploi.

3 Si l'émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. L'installation est alors terminée.

4 Si ce n'est pas le cas, vous devez utiliser le menu Classement pour les renuméroter. Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage...). Dans ce cas, vous devez indiquer votre choix avec les touches ⏻√ puis valider avec ▶.

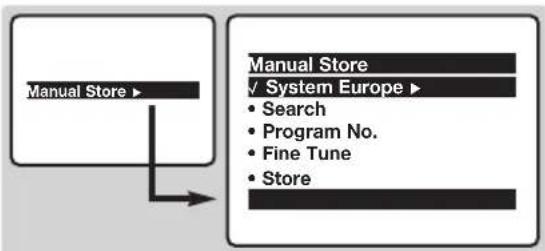

Classement des programmes

① Appuyez sur la touche Ⓜ. Le menu principal s'affiche à l'écran.
② Avec la touche ⬆, selectionnez Manual Store (Mémorisation Manuelle) et appuyez sur >.

③ Sélectionnez le programme que vous souhaitez renuméroter en utilisant les touches ⏻P⊕ ou ① à ⑨.
4 Utilisez ensuite la touche √ pour sélectionner Program No et entrer le nouveau numéro avec les touches ◀>
5 Avec la touche ⬇, sélectionnez Store (mémorisation) et appuyez sur >.
6 Répéter les étapes ③ à ⑤ pour chaque programme à renuméroter.
⑦ Pour quitter les menus, appuyez sur ⓘ.

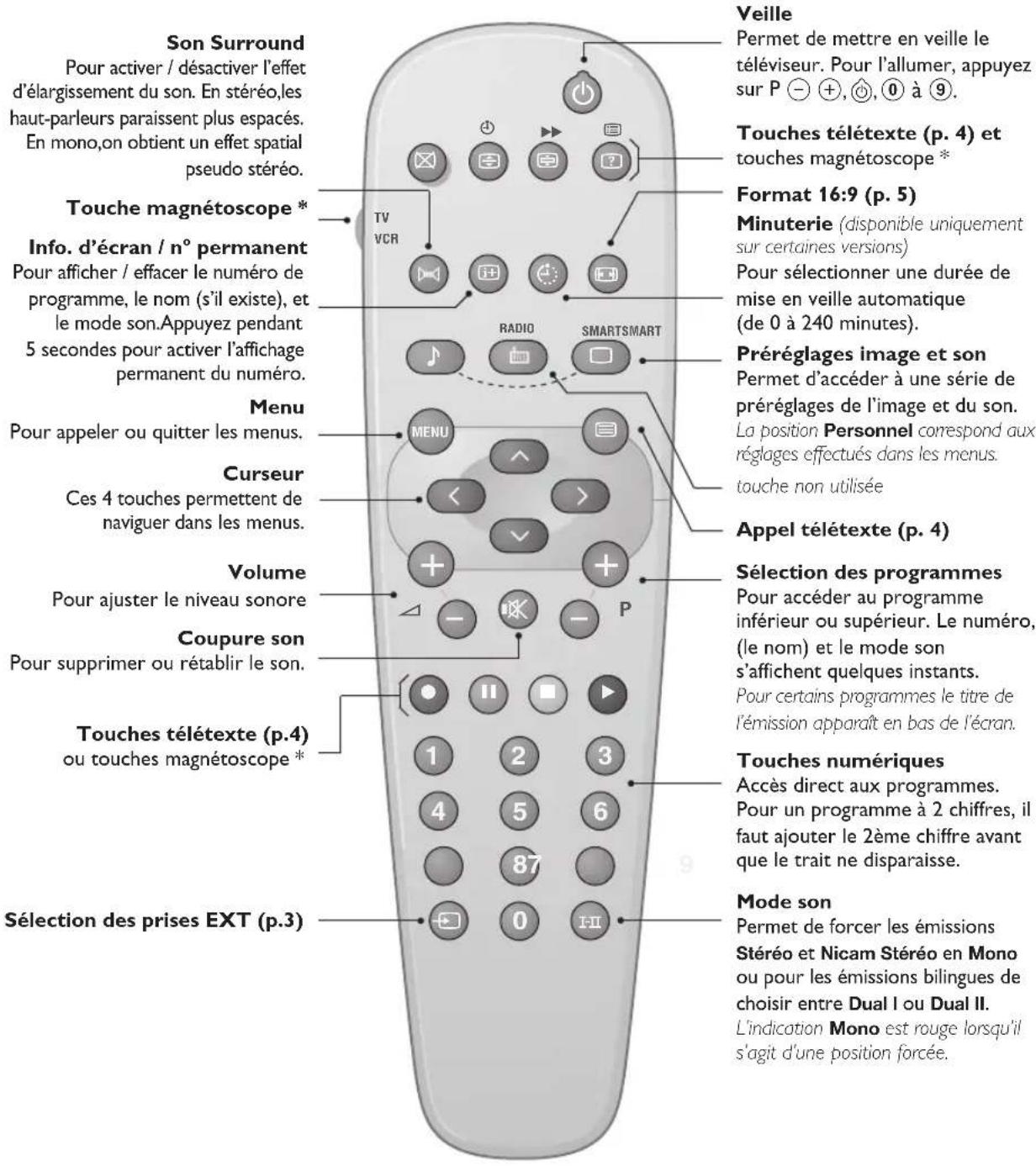

Les touches de la télécommande

Son Surround Pour activer / désactiver l'effet d'élargissement du son. En stéréo,les haut-parleurs paraissent plus espacés. En mono,on obtient un effet spatial pseudo stéréo. Touche magnétoscope * Info. d'écran / n° permanent Pour afficher / effacer le numéro de programme, le nom (s'il existe), et le mode son.Appuyez pendant 5 secondes pour activer l'affichage permanent du numéro. Menu Pour appeler ou quitter les menus. Curseur Ces 4 touches permettent de naviguer dans les menus. Volume Pour ajuster le niveau sonore Coupure son Pour supprimer ou rétablir le son. Touches télétexte (p.4) ou touches magnétoscope * Sélection des prises EXT (p.3) Veille Permet de mettre en veille le téléviseur. Pour l'allumer, appuyez sur P ⊖ +, ⚙, Ⓞ à 9. Touches télétexte (p. 4) et touches magnétoscope * Format 16:9 (p. 5) Minuterie (disponible uniquement sur certaines versions) Pour sélectionner une durée de mise en veille automatique (de 0 à 240 minutes). Préréglages image et son Permet d'accéder à une série de préréglages de l'image et du son. La position Personnel correspond aux réglages effectués dans les menus. touche non utilisée Appel télétexte (p. 4) Sélection des programmes Pour accéder au programme inférieur ou supérieur. Le numéro, (le nom) et le mode son s'affichent quelques instants. Pour certains programmes le titre de l'émission apparaît en bas de l'écran. Touches numériques Accès direct aux programmes. Pour un programme à 2 chiffres, il faut ajouter le 2ème chiffre avant que le trait ne disparaisse. Mode son Permet de forcer les émissions Stéréo et Nicam Stéréo en Mono ou pour les émissions bilingues de choisir entre Dual I ou Dual II. L'indication Mono est rouge lorsqu'il s'agit d'une position forcée.

\* Touche magnétoscope

La télécommande vous permet de piloter les fonctions principales du magnétoscope. Maintenez appuyée la touche VCR située sur le côté de la télécommande, puis appuyez sur une des touches pour accéder aux fonctions du

magnétoscope : ⏻ ⏻ ⬆ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇

La télécommande est compatible avec tous les magnétoscopes utilisant le standard RC5.

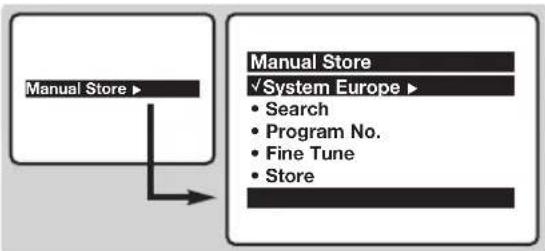

Mémorisation manuelle

Ce menu permet d'ajouter un programme ou de les mémoriser un par un.

① Appuyez sur la touche Ⓜ MENU .

② Avec la touche ⬆, selectionnez Manual Store (mémorisation manuelle) et appuyez sur ⭺. Utilisez les touches ⬆ √ pour sélectionner et ⭺ pour régler :

3 System (système): sélectionnez Europe (détection automatique*) ou West Europe (norme BG), East Europe (DK), UK (I) ou France (LL').

* Sauf pour la France (norme LL'), il faut sélectionner impérativement le choix France.

4 Search (recherche): appuyez sur >. La recherche commence. Dès q'un programme est trouvé, le défilement s'arrête .Allez à l'étape suivante. Si vous connaissez la fréquence du programme désiré, composez directement son numéro avec les touches ① à ⑨. Si aucune image n'est trouvée, reportez vous au chapitre conseils à la fin du mode d'emploi.

5 Program No.: entrez le numéro souhaité avec les touches ◀▶ ou Ⓞ à ⑨.

6 Fine Tune (ajustement fin) : si la réception n'est pas satisfaisante, réglez avec les touches < >.

⑦ Store (mémoriser): appuyez sur >. Le programme est mémorisé.

⑧ Répétez les étapes ④ à ⑦ autant de fois qu'il y a de programmes à mémoriser.

9 Pour quitter les menus, appuyez sur ⓘ.

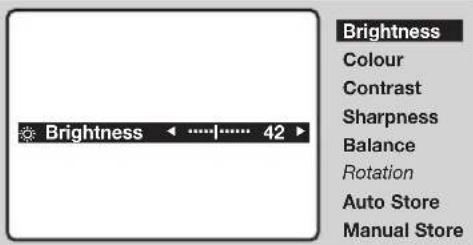

Autres réglages du menu

① Appuyez sur la touche Ⓜ MENU .
② Utilisez les touches ⬆ pour sélectionner et ⏻ pour régler :

• Brightness: agit sur la luminosité de l'image.
  • Colour: agit sur l'intensité de la couleur.
• Contrast: agit sur le contraste de l'image.
• Sharpness: agit sur la netteté de l'image.
  • Balance : pour équilibrer le son entre les haut-parleurs gauche et droit.
• Rotation (si disponible): permet de régler l'inclinaison de l'image.
• Auto Store: permet de lancer une mémorisation automatique de tous les programmes. Vous devrez ensuite procéder au classement des programmes (voir p. 1).
  3 Pour quitter les menus, appuyez sur ⓘ.

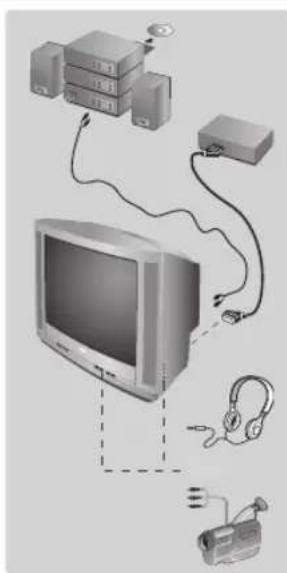

Autres fonctions

Utiliser la prise péritel située à l'arrière du téléviseur ou les prises AV en façade (si disponibles). Certaines versions sont équipées de 2 prises péritel (EXT1 et EXT2). Pour sélectionner l'appareil connecté, appuyez successivement sur la touche. La plupart des appareils réalisent eux même la commutation (magnétoscope, ...).

Prise casque (disponible uniquement sur certaines versions) Lorsque le casque est connecté, le son du téléviseur est automatiquement coupé. Les touches ⏻ ∠ ⊕ permettent de régler le volume. L'impédance du casque doit être comprise entre 32 et 600 ohms.

Amplificateur (disponible uniquement sur certaines versions) Pour le raccordement à une chaîne Hi-fi, utilisez un cordon de liaison audio et connectez les sorties "L" et "R" du téléviseur à une entrée "AUDIO IN" "L" et "R" de la chaîne Hi-fi.

Les touches du téléviseur

Le téléviseur est équipé de 4 touches: VOLUME - + (- △ +) et PROGRAM - + (- P +). Pour accéder aux menus, appuyez simultanément sur les touches △ - et △ +. Ensuite, utilisez les touches - P + et - △ + pour régler.

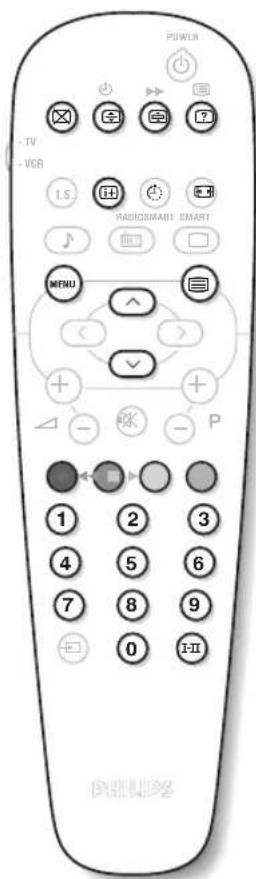

Télétexte

Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés, chaînes satellites,...).

POWER -TV -VCR 1.S. RADIOSMART SMART MENU P 1 2 3 4 5 6 7 8 9 0 I-II PHILIPS

Appuyez sur :		Vous obtenez :
	Appel télétexte	Permet d’appeler le télétexte, de passer en mode transparent puis de quitter. Le sommaire apparaît avec la liste des rubriques auxquelles vous pouvez accéder. Chaque rubrique est repérée par un numéro de page à 3 chiffres.Si la chaîne sélectionnée ne diffuse pas le télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et choisissez une autre chaîne).
	Sélection d'une page	Composer le numéro de la page désiré avec les touches 0 à 9 ou - P +,^√. Exemple: page 120, tapez 1 2 0 . Le numéro s'affiche en haut à gauche, le compteur tourne, puis la page est affichée. Renouvez l'opération pour consulter une autre page.Si le compteur continue à chercher, c'est que la page n'est pas transmise. Choisissez un autre numéro.
	Accès direct aux rubriques	Des zones colorées sont affichées en bas de l'écran. Les 4 touches colorées permettent d'accéder aux rubriques ou aux pages correspondantes.
	Sommaire	Pour revenir au sommaire (généralement la page 100).
	Arrêt momentané	Pour activer ou désactiver provisoirement l'affichage du télétexte
	Agrandissement d'une page	Pour afficher la partie supérieure, inférieure, puis revenir à la dimension normale.
	Arrêt de l'alternance des sous-pages	Certaines pages contiennent des sous-pages qui se succèdent automatiquement. Cette touche permet d'arrêter ou reprendre l'alternance des sous-pages. L'indication apparaît en haut à gauche.
	Informations cachées	Pour faire apparaître ou disparaître les informations cachées (solutions de jeux).
[TXYD]	Pages préférées	Pour les programmes télétexte 0 à 40, vous pouvez mémoriser 4 pages préférées qui seront ensuite directement accessibles avec les touches colorées (rouge, verte, jaune, bleue).1 Appuyez sur la touche MENU pour passer en mode pages préférées.2 Affichez la page télétexte que vous souhaitez mémoriser.3 Appuyez ensuite pendant 3 secondes sur la touche colorée de votre choix. La page est mémorisée.4 Renouvez l'opération avec les autres touches colorées.5 À présent, dès que vous consultez le télétexte, vos pages préférées apparaissent en couleur en bas de l'écran. Pour retrouver les rubriques habituelles, appuyez sur MENU.Pour tout effacer, appuyez sur pendant 5 secondes.
	Double page télétexte (disponible uniquement sur certaines versions)	Pour activer ou désactiver l'affichage du télétexte en double page. La page active est affichée à gauche et la page suivante à droite. Appuyez sur la touche si vous voulez figer un page (par exemple le sommaire). La page active devient celle de droite. Pour revenir en mode normal, appuyez sur I-II.

Formats 16:9

Si votre téléviseur est équipé d'un écran 4:3

Appuyez sur la touche Ⓗ (ou ⬇ √) pour sélectionner les différents modes :

4:3

L'image est reproduite au format 4:3

Extension 4:3

L'image est élargie verticalement. Ce mode permet de supprimer les bandes noires des images au format cinémascope.

Compress 16:9

L'image est comprimée verticalement au format 16:9.

Si votre téléviseur est équipé d'un écran 16:9

Appuyez sur la touche Ⓗ (ou ◀) pour sélectionner les différents modes :

Le téléviseur est équipé d'une commutation automatique qui décode le signal spécifique émis par certains programmes et sélectionne automatiquement le bon format d'écran.

4:3

L'image est reproduite au format 4:3, une bande noire apparaît de chaque côté de l'image.

Vous pouvez agrandir progressivement l'image en utilisant les touches ^∧ ✓.

Zoom 14:9

L'image est agrandie au format 14:9, une petite bande noire subsiste de chaque côté de l'image. Les touches ⬇ √ permettent de comprimer l'image verticalement pour faire apparaître le haut ou le bas de l'image (sous-titres).

Zoom 16:9

L'image est agrandie au format 16:9. Ce mode est recommandé pour visualiser les images avec bande noire en haut et en bas (format cinémascope). Utilisez les touches ⏻ √ si vous voulez faire apparaître le haut ou le bas de l'image.

Sous-Titres

Ce mode permet de visualiser les images 4:3 sur toute la surface de l'écran en laissant visibles les sous-titres. Utilisez les touches ⏻ pour faire descendre ou remonter le bas de l'image.

Super 4:3

Ce mode permet de visualiser les images 4:3 sur toute la surface de l'écran en élargissant les côtés de l'image. Utilisez les touches ⏻ pour compressor l'image verticalement.

Plein Écran

Ce mode permet de restituer les bonnes proportions des images transmises en 16:9 en les affichant en plein écran.

Conseils

Positionnement du téléviseur

Placez votre téléviseur sur une surface solide et stable avec un espace libre d'au moins 5 cm autour de l'appareil. Pour prévenir toute situation dangereuse, ne pas exposer le téléviseur à de la chaleur ou à des projections d'eau et ne rien poser dessus.

Mauvaise réception

La proximité de montagnes ou de hauts immeubles peut être la cause d'images dédoublées, d'écho ou d'ombres. Dans ce cas, modifier l'orientation de l'antenne.

Absence d'image ou de son

Avez-vous bien branché l'antenne ?

Avez-vous choisi le bon système ? (p. 3).

Télétexte

Certains caractères ne s'affichent pas correctement ? Maintenez appuyées pendant 5 secondes les touches

- et + du téléviseur pour faire apparaître le menu Country. Ensuite, utilisez les touches <> pour sélectionner votre pays et valider avec Ⓞ.

Veille

Pour faire des économies d'énergie, votre téléviseur est équipé de composants permettant une très faible consommation en veille (inférieur à 3 W).

Toujours pas de résultat ?

En cas de panne, n'essayez jamais de réparer vous même le téléviseur, mais consultez le service après vente.

Directive pour le recyclage

Les piles livrées avec l'appareil ne contiennent ni mercure, ni cadmium nickel, dans un souci de préserver l'environnement. Votre téléviseur utilise des matériaux réutilisables ou qui peuvent être recyclés. Pour minimiser les déchets dans l'environnement, des entreprises spécialisées récupèrent les appareils usagés pour les démonter et concentrer les matières réutilisables (renseignez-vous auprès de votre revendeur).
