RHE627RB - Digestor ROSIERES - Bezplatný návod na obsluhu

Značka	Rosieres
Model	RHE627RB
Kategória	Odsávač pár
Typ	Zabudovateľný alebo nástenný odsávač
Verzia použitia	Odsávacia (vonkajší odvod) alebo filtračná (vnútorný recirkulácia)
Inštalácia	Nástenná alebo medzi skrinkami
Minimálna bezpečnostná vzdialenosť (elektrický sporák)	50 cm
Minimálna bezpečnostná vzdialenosť (plynový/kombinovaný sporák)	70 cm
Elektrické pripojenie	230-240 V / 50-60 Hz (podľa štítku), prístupná zásuvka
Sací výkon	Viac rýchlostí (odporúčané: max pre koncentrované pary)
Osvetlenie	Oválna žiarovka max 40W, pätice E14
Ovládanie	Tlačidlá alebo gombíky pre svetlo a odsávanie
Tukový filter	Kovový, umývateľný (montáž/demontáž cez sací rošt)
Čistenie tukového filtra	Raz za mesiac, ručne alebo v umývačke riadu (krátky cyklus, nízka teplota)
Aktívny uhlíkový filter (voliteľný)	Pre filtračnú verziu, vymeniť každé 4 mesiace alebo podľa indikátora
Všeobecná údržba	Čistiť vnútro a vonkajšok aspoň raz za mesiac vlhkou handričkou a neutrálnym čistiacim prostriedkom
Bezpečnosť	Odpojiť pred akýmkoľvek zásahom; nepoužívať bez roštu; neflambovať pod odsávačom
Hmotnosť	Nešpecifikované (odhad ~15-20 kg podľa rozmerov)
Záruka	Podľa podmienok výrobcu
Opraviteľnosť	Náhradné diely dostupné cez popredajný servis

Často kladené otázky - RHE627RB ROSIERES

Ako nainštalovať odsávač RHE627RB?

Postupujte podľa dodaných montážnych pokynov. Odsávač je možné nainštalovať v odsávacej verzii (vonkajší odvod) alebo filtračnej (recirkulácia). Uistite sa, že stena unesie hmotnosť odsávača. Dodržiavajte minimálne bezpečnostné vzdialenosti (50 cm pre elektrický sporák, 70 cm pre plynový). Pripojte ho k vyhovujúcej zásuvke po skontrolovaní napätia.

Aká je minimálna vzdialenosť medzi odsávačom a sporákom?

Minimálna vzdialenosť medzi podperou nádob a najnižšou časťou odsávača je 50 cm pre elektrický sporák a 70 cm pre plynový alebo kombinovaný sporák. Ak príručka sporáka uvádza väčšiu vzdialenosť, riadte sa ňou.

Môžem používať odsávač v režime recirkulácie?

Áno, ak nemôžete odvádzať vzduch von, môžete odsávač používať vo filtračnej verzii inštaláciou jedného alebo dvoch aktívnych uhlíkových filtrov (nie sú súčasťou balenia). Dym bude potom recirkulovaný v kuchyni.

Ako čistiť tukový filter?

Kovový tukový filter je potrebné čistiť raz za mesiac. Otvorte sací rošt, uvoľnite filter a umyte ho ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote na krátkom cykle. Umývanie v umývačke môže filter odfarbiť, ale neovplyvní jeho výkon.

Kedy vymeniť uhlíkový filter?

Aktívny uhlíkový filter je potrebné vymeniť maximálne každé 4 mesiace, alebo keď to signalizuje indikátor nasýtenia (ak je prítomný). Je potrebný iba vo filtračnej verzii.

Ako vymeniť žiarovku?

Pred akýmkoľvek zásahom odpojte odsávač. Uistite sa, že je žiarovka studená. Odstráňte sací rošt, potom vymeňte spálenú žiarovku za oválnu žiarovku s max 40W a pätice E14. Ak osvetlenie nefunguje, skontrolujte správne umiestnenie žiarovky.

Čo robiť, ak sa odsávač nezapne?

Najprv skontrolujte, či je odsávač správne pripojený a či nevypol istič. Uistite sa, že sú filtre na svojom mieste. Ak problém pretrváva, kontaktujte popredajný servis.

Je odsávač vhodný pre plynový sporák?

Áno, ale bezpodmienečne dodržujte minimálnu vzdialenosť 70 cm medzi odsávačom a plynovým sporákom. Nikdy neflambujte jedlo pod odsávačom a zabezpečte dostatočné vetranie miestnosti.

Ako nastaviť sací výkon?

Použite tlačidlá alebo gombíky na odsávači na výber sacieho výkonu. Pri veľkej koncentrácii pár použite maximálny výkon. Zapnite odsávač 5 minút pred varením a nechajte ho bežať 15 minút po ňom.

Kde nájsť náhradné diely?

Náhradné diely (filtre, žiarovky atď.) sú k dispozícii v popredajnom servise Rosieres alebo u autorizovaných predajcov. Referencie nájdete v návode.

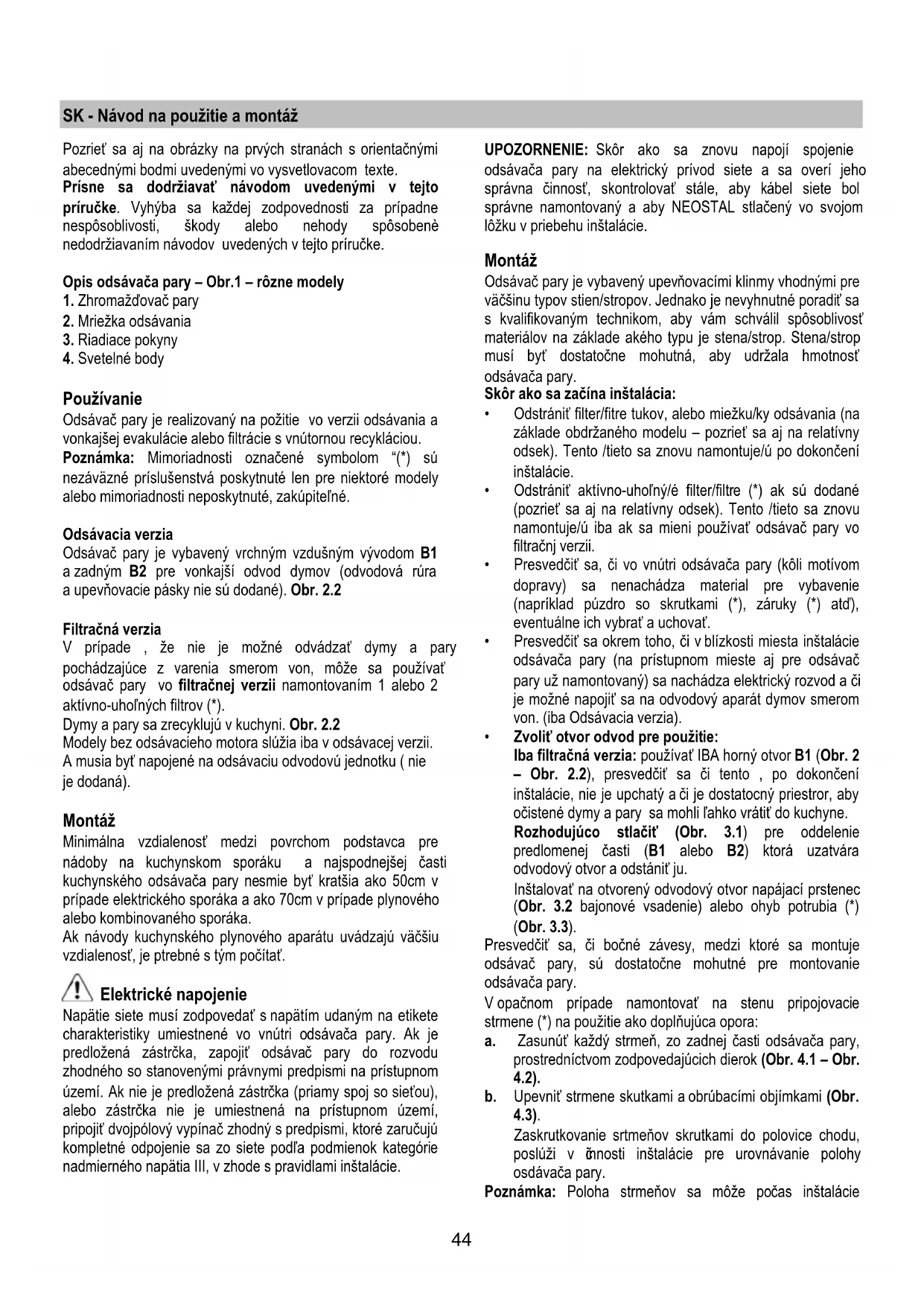

NÁVOD NA OBSLUHU RHE627RB ROSIERES

Pozrite sa aj na obrázky na prvých stranách s orientačnými abecednými bodmi uvedenými vo vysvetľujúcom texte.

Prísne sa dodržiavajte návody uvedené v tejto príručke. Výrobca sa zrieka akejkoľvek zodpovednosti za prípadné nespôsobilosti, škody alebo nehody spôsobené nedodržiavaním návodov uvedených v tejto príručke.

Opis odsávača pár - Obr.1 - rôzne modely

1. Zhromažďovač pár 2. Mriežka odsávania 3. Riadiace prvky 4. Svetelné body

Používanie

Odsávač pár je určený na použitie vo verzii odsávania a vonkajšej evakuácie alebo filtrácie s vnútornou recykláciou.

Poznámka: Príslušenstvo označené symbolom „(*) je voliteľné príslušenstvo poskytnuté len pre niektoré modely alebo voliteľné príslušenstvo, ktoré nie je súčasťou dodávky.

Odsávacia verzia

Odsávač pár je vybavený horným vzduchovým vývodom B1 a zadným B2 pre vonkajší odvod dymov (odvodová rúra a upevňovacie pásky nie sú súčasťou dodávky). Obr. 2.2

Filtračná verzia

V prípade, že nie je možné odvádzať dymy a pary pochádzajúce z varenia smerom von, môže sa používať odsávač pár vo filtračnej verzii namontovaním 1 alebo 2 aktívno-uhlíkových filtrov (*).

Dymy a pary sa recyklujú v kuchyni. Obr. 2.2

Modely bez odsávacieho motora slúžia iba v odsávacej verzii.

A musia byť napojené na odsávaciu odvodovú jednotku (nie je súčasťou dodávky).

Montáž

Minimálna vzdialenosť medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byť kratšia ako 50 cm v prípade elektrického sporáka a ako 70 cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenosť, je potrebné s tým počítať.

Napätie siete musí zodpovedať napätiu udanému na etikete charakteristiky umiestnenej vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpájanie sa zo siete podľa podmienok kategórie nadmerného napätia III, v zhode s pravidlami inštalácie.

UPOZORNENIE: Skôr ako sa znovu napojí spojenie odsávača pary na elektrický prívod siete a overí sa jeho správna činnosť, skontrolovať stále, aby kábel siete bol správne namontovaný a aby NEOSTAL stlačený vo svojom ložisku v priebehu inštalácie.

Montáž

• Odstrániť filter/filtre tukov, alebo mriežku/mriežky odsávania (na základe obdržaného modelu - pozrieť sa aj na relatívny odsek). Tento/tieto sa znovu namontujú po dokončení inštalácie.
• Odstrániť aktívno-uholný/é filter/filtre ( ) ak sú dodané (pozrieť sa aj na relatívny odsek). Tento/tieto sa znovu namontuje/ú iba ak sa mieni používať odsávač pary vo filtračnej verzii. Presvedčiť sa, či vo vnútri odsávača pary (kvôli motívom dopravy) sa nenachádza materiál pre vybavenie (napríklad puzdro so skrutkami ( ), záruky (*) atď.), eventuálne ich vybrať a uchovať. Presvedčiť sa okrem toho, či v blízkosti miesta inštalácie odsávača pary (na prístupnom mieste aj pre odsávač pary už namontovaný) sa nachádza elektrický rozvod a či je možné napojiť sa na odvodový aparát dymov smerom von. (iba Odsávacia verzia). Zvoliť otvor odvod pre použitie:

Iba filtračná verzia: používať IBA horný otvor B1 (Obr. 2 - Obr. 2.2), presvedčiť sa, či tento, po dokončení inštalácie, nie je upchatý a či je dostatočný priestor, aby očistené dymy a pary sa mohli ľahko vrátiť do kuchyne.

Rozhodujúco stlačiť (Obr. 3.1) pre oddelenie predlomenej časti (B1 alebo B2), ktorá uzatvára odvodový otvor, a odstrániť ju.

Inštalovať na otvorený odvodový otvor napájací prstenec (Obr. 3.2 bajonové vsadenie) alebo ohyb potrubia (*) (Obr. 3.3).

Presvedčiť sa, či bočné závesy, medzi ktoré sa montuje odsávač pary, sú dostatočne mohutné pre montovanie odsávača pary.

V opačnom prípade namontovať na stenu pripojovacie strmene ^* na použitie ako doplňujúca opora:

a. Zasunúť každý strmeň, zo zadnej časti odsávača pary, prostredníctvom zodpovedajúcich dierok (Obr. 4.1 - Obr. 4.2). b. Upevniť strmene skrutkami a obrácenými objímkami (Obr. 4.3).

Zaskrutkovanie strmeňov skrutkami do polovice chodu, poslúži v priebehu inštalácie pre urovnávanie polohy odsávača pary.

Poznámka: Poloha strmeňov sa môže počas inštalácie

regulovať primeraným uvoľnením a znovu utiahnutím skrutiek, ktoré ich upevňujú k odsávaču pary (Obr. 7 - S1 - S2).

Montovanie okrasného panela (^*)

a. Vytiahnite zberač pary (uvoľnite ho z blokovacích háčikov - Obr. 5). b. Aplikujte schému otvoru N3 na ZADNÚ ČASŤ okrasného panela J (šípka na nákrese je otočená k HORNÉMU OKRAJU okrasného panela). Obr. 6 c. Vykonajte SLEPÉ OTVORY K ako je uvedené. Obr. 6 d. Položte zberač pary na okrasný panel a upevnite ho 8 skrutkami L. Obr. 6 e. Znovu namontujte dvierka na odsávač pary, najprv na vodidlá hore M1, a potom dole M2. Obr. 6 f. Celkom zatvorte a znovu otvorte dvierka, kvôli overeniu ich správneho chodu na vodidlách.

Niektoré výrobky, namiesto odsávacieho motora, sú zaopatrené poistkou s elektrickou alebo mechanickou činnosťou.

Táto je zvyčajne namontovaná na odvodovom otvore B1 a je upevnená k skrinke odsávača pary s 3 skrutkami, kým na otvore B2 je namontovaná jedna zátka, ktorá je pripevnená s 1 skrutkou.

a. Použite schému vŕtania N2 ( ), umiestnite nákres na predné okraje závesov (pravý záves, strana B - ľavý záves, strana C) BEZ POČÍTANIA SKRUTIEK DVIEROK, vŕtajte ako je uvedené. Obr. 8 b. Ak je potrebné upevniť odsávač pary o stenu, aplikujte šablónu N1 ( ) na stenu takým spôsobom, aby jej horný okraj sa zhodoval s horným okrajom šablóny N2 ( ). Obr. 7-8 c. Vŕtajte ako je uvedené, upevnite 2 háky ( ) R na mur so skrutkami a podložkami. Obr. 7 d. V prípade, že by hrúbka bočných závesov bola 16 mm, pomocou upevňovania vsadením, aplikujte vzdialenosti O ( ) na bočné strany odsávača pary v zhode otvorov, ktoré sa použijú pre prechod upevňovacích skrutiek k bočným závesom. Obr. 8. e. Zaveste odsávač pary na háky ( ) a regulujte polohu odsávača pary so skrutkami bez hlavičiek S1 ale aj regulovaním polohy zopínacích strmeňov so skrutkami S2. Obr. 7 f. Upevnite odsávač pary na bočné závesy so 4 skrutkami P. Obr. 8 g. Namontujte spodný uholník Q (^*) na odsávač pary s dvoma skrutkami a podložkami z umelej hmoty T, slúži na pokrytie eventuálnych medzier medzi zadnou časťou odsávača pary a stenou. Obr. 7

Činnosť

V prípade mimoriadneho zhromaždenia pary v kuchyni, použite väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia.

Skôr ako začne akákoľvek údržba, odpojte odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Na čistenie používajte vlhkú handričku s neutrálnymi tekutými čistiacimi prostriedkami.

Vyhnite sa používaniu prostriedkov obsahujúcich škrabavé látky.

NEPOUŽÍVAŤ ALKOHOL

Protitukový filter

Ak je umiestnený vo vnútri podstavcovej mriežky, môže byť jedným z nasledujúcich druhov:

Filter z papiera musí byť vymenený jedenkrát za mesiac alebo ak je na vrchnej strane farebný, keď farba presvitá cez otvory mriežky.

Filter zo špongie sa umýva teplou mydlovou vodou jedenkrát za mesiac a vymieňa sa po každom 5/6 umývaní.

Filter z kovu musí byť čistený jedenkrát za mesiac, nie dráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkej teplote a krátkom umývacom cykle.

Umývaním v umývačke riadu sa protitukový filter môže odfarbiť, ale jeho charakteristické vlastnosti sa tým vôbec nezmenia.

Kvôli prístupu k filtru tukov V, otvorte odsávaciu mriežku prostredníctvom háčikov H1 alebo H2 (na základe obdržaného modelu) a uvoľnite ho z uzáverov W. Obr. 9

Niektoré modely majú odsávaciu mriežku pripojenú spolu s protitukovým filtrom, tieto sa vyberajú zo sídla ťahaním rukoväte H2 smerom hore (Obr. 9) vytiahnutím smerom von, umývať tieto filtre ako filtre z kovu.

Uhoľný filter (iba pre filtračnú verziu)

Udrží nepríjemné zápachy pochádzajúce z varenia.

Nasýtenosť uhoľného filtra sa odhaľuje iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť

zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýtenosti filtrov - ak je s ním príslušný model vybavený - upozorňuje na túto nevyhnutnosť).

Aplikovať uhoľný filter na kryt mriežky odsávacieho motora, takým spôsobom, aby diery na filtri zodpovedali čapíkom ochrannej mriežky motora.

Na zablokovanie otočte uhoľný filter v smere hodinových ručičiek (bajonetové vsadenie). Obr. 10

Na montovanie postupujte opačným spôsobom.

Poznámka: Pre modely s 2 motormi sú potrebné 2 filtre, spôsob montovania a demontovania je rovnaký.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vyberte odsávaciu mriežku. Vyberte poškodenú žiarovku a nahraďte ju oválnou žiarovkou s maximálnym výkonom 40W E14.

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overte správne nasadenie žiaroviek do sedla.

Upozornenia

Upozornenie! Nenapojte zariadenie na elektrickú sieť skôr, ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojte odsávač pár od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Zariadenie nie je určené na používanie zo strany detí alebo osôb so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami a s nedostatočnou skúsenosťou a znalosťou, iba za predpokladu, že sú pod dohľadom alebo poučené o používaní zariadenia osobou zodpovednou za ich bezpečnosť.

Deti musia byť pod dohľadom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zabezpečená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať presne predpisy stanovené príslušnými miestnymi úradmi.

Odsávač pár je potrebné pravidelne čistiť zvnútra aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať

ako je výslovne určené v pokynoch o údržbe uvedených v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pár a výmeny a čistenia filtrov vyvoláva nebezpečenstvo vzniku požiaru.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimeranosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania návodov uvádzaných v tejto príručke.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný na príslušné miesta zberu pre recykláciu elektronických prístrojov. Zbaviť sa ho v súlade s miestnymi zákonmi o odstránení odpadkov.

Pre podrobnejšie informácie o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.
