MANUALE UTENTE RHE627RB ROSIERES

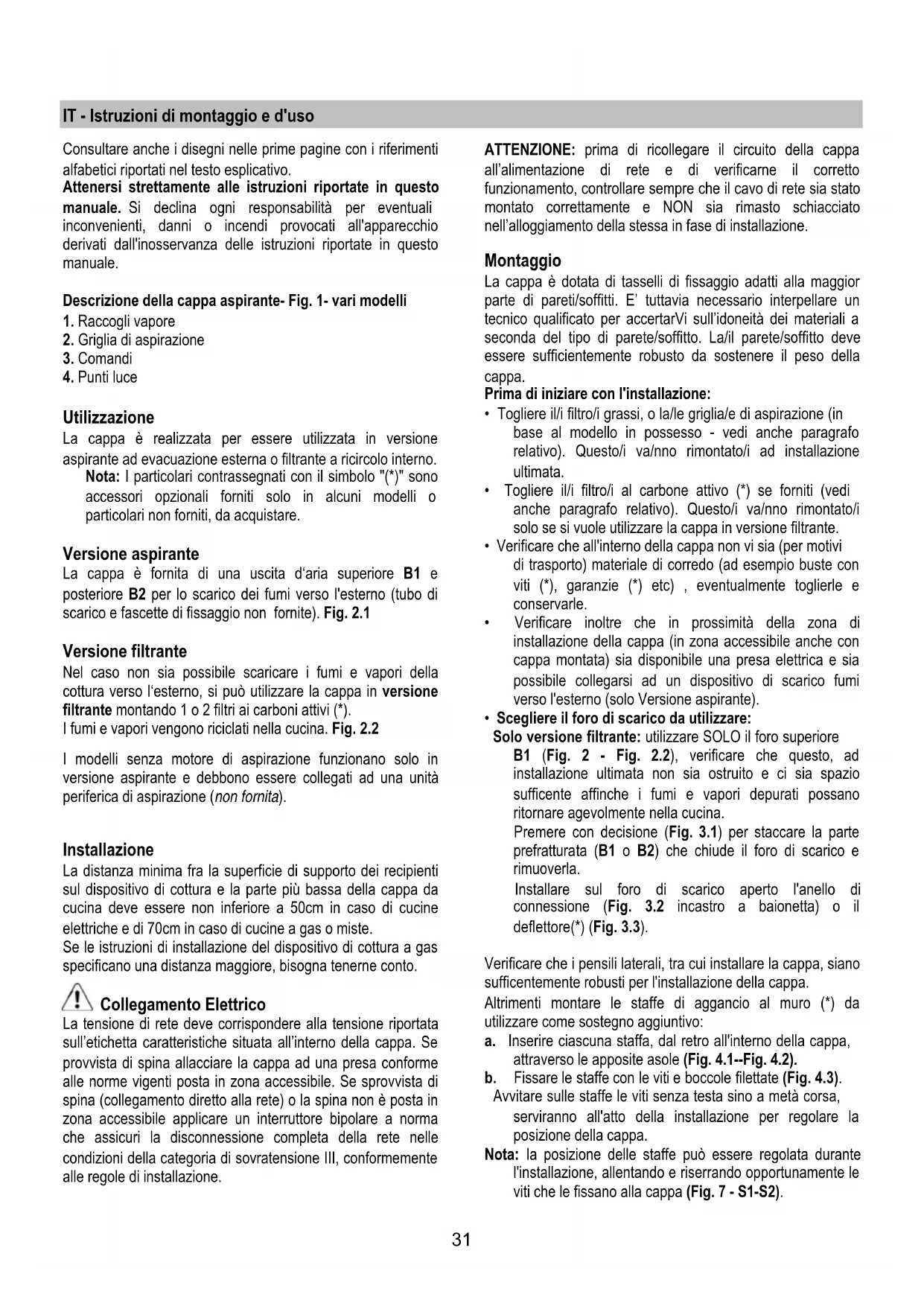

IT - Istruzioni di montaggio e d'uso

Consultareanche diisegnini nelle prime pagine coniriferimenti alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Descrizione della cappa aspirante- Fig. 1- vari modelli

1. Raccogli vapore
2. Griglia di aspirazione
3. Comandi
4. Punti luce

Utilizzazione

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Note: I particolari contrassegnati con il symbolo " (*) " sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B1 e posteriori B2 per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite). Fig. 2.1

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si cui utilizzato la cappa in versione filtrante montando 1 o 2 filtri ai carboni attivi (^*) .

I fumi e vapori vengono riciclati nella cucina. Fig. 2.2

I modelli nella motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di INSTALLazione.

ATTENZIONE: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente e NON sua rimasto schiacciato nell'alloggiamento della stessa in fase di installation.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutvia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientemente robusto da sostenere il peso della cappa.

Prima di iniziare con l'installazione:

• Togliere il/ihetto/igrassi, o la/le griglia/e di aspirazione (in base al modello in possesso - vedianche paragrafo relativo). Questo/iva/nno rimontato/i ad installmente ultimata.
• Togliere il/i filtro/i al carbone attivo (*) se forniti (vedianches paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti (), garanzie () etc), eventualmente toglierle e conservarle.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibileanche con cappa montata) sia disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumi versuso l'esterno (solo Versione aspirante).
• Scegliere il foro di scarico da utilizzato:

Solo versione filtrante: utilizzato SOLO il foro superiore B1 (Fig. 2 - Fig. 2.2), verificare che questo, ad INSTALLazione ultimata non sia ostruito e ci sua spazio sufficiente affinche i fumi e vapori depurati possano ritornare agevolmente nella cucina.

Premere con decisione (Fig. 3.1) per staccare la parte prefratturata (B1 o B2) che chiude il foro di scarico e rimuoverla.

Installare sul foro di scarico aperto l'anello di connessione (Fig. 3.2 incastro a baionetta) o il deflettore(*) (Fig. 3.3).

Verificare che i pensili laterali, tra cui installare la cappa, siano sufficientemente robusti per l'installazione della cappa.

Altrimenti montare le staffe di aggancio al muro (*) da utilizzare come sostegno aggiuntivo:

a. Inserire ciascuna staffa, dal retro all'interno della cappa, attraverso le apposite asole (Fig. 4.1--Fig. 4.2).
b. Fissare le staffe con le viti e boccole fillettate (Fig. 4.3). Avvitare sulle staffe le viti senza testa sino a meta corsa, serviranno all'atto della installatione per regolare la posizione della cappa.
Note: la posizione delle staffe può essere regolata durante l'installazione, allentando e riserrando opportunamente le viti che le fissano alla cappa (Fig. 7 - S1-S2).

Installazione del pannello estetico (^*)

a. Estrarre il raccogli vapore (liberarlo dai ganci di blocco - Fig. 5).
b. Applicare lo schema di foratura N3 sul LATO POSTERIORE del pannello estetico J (la freccia sullo schema va rivolta verso il BORDO SUPERIORE del pannello estetico). Fig. 6
c. Eseguire FORI CIECHI K come indicato. Fig. 6
d. Applicare il raccogli vapore sopra il pannello estetico e fissarlo con 8 viti L. Fig. 6
e. Rimontare lo sportello sulla cappa prima nelle guide in alto M1, poi in basso M2. Fig. 6
f. Chiudere completeness e riapriere lo sportello per verificare il corretto scorrimento dello stesso nelle guide.

Valvola elettrica o meccanica (^*)

Fig. 11

In alcuni prodotti è prevista una valvola ad azionamento elettrico o meccanico al posto del motore di aspirazione.

Questa è solitamente installata sul foro di scarico B1 e fissata al cassone della cappa con 3 viti, nelle nel foro B2 è installato un tappo fissato a sua volta con 1 vite.

Se si desidera installare la valvola sul foro B2 alla rontare la valvola dal cassone rimuovendo le viti di fissaggio ed installarla al posto del tappo, quest'ultimo va fissato a copertura del foro B1.

Installazione

a. Utilizzato lo schema di foratura N2 (), posizionare lo schema sui bordi anteriors del pensile (pensile destro, lato B) - (pensile sinistro, lato C) SENZA CONSIDERARE LO SPESSORE DEGLI SPORTELLI, forare come indicato. Fig. 8
b. Se fosse necessario fissare la cappa al muro applicare la dima N1() sulla parete in maniera che il bordo superiore della stessa coincida con il bordo superiore della dima N2 () Fig. 7-8
c. forare come indicato, fissare 2 ganci() R al muro con viti e tasselli. Fig. 7
d. Nel caso lo spessore dei pensili laterali sia di 16mm, applicare, con fissaggio ad incastro, i distanzieri O () ai lati della cappa in corrispondenza dei fori che si utilizzeranno per il passaggio delle viti di fissaggio ai pensili laterali. Fig. 8.
e. Appendere la cappa ai ganci () e regolare la posizione della cappa sia con le viti alla testa S1 che regolando la posizione delle staffe di aggancio con le viti S2. Fig. 7
f. Fissare la cappa ai pensili laterali con 4 viti P. Fig. 8
g. Montare l'angolare inferiore Q^(*) alla cappa con due viti e rondelle in plastica T, servira per copire eventuali spazi tra il retro della cappa e la parete. Fig. 7

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Utilizzare i tasti od i pulsanti previsti per il controllo delle luci e delle potenze di aspirazione disponibili.

Solo in alcuni modelli: après e chiudendo il raccogli vapore si cui controllare l'accensione e spegnimento della ventola che regola la potenza di aspirazione e, in alcuni casi, l'accensione e spegnimento delle luci.

Se il vosto prodotto è provvisto di valvola ad azionamento elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a disposizione servono per il controllo delle luci e per l'apertura e chiusura della valvola.

Manutenzione

Prima di qualsiasi lavoro di manutenzione scollegare la cappa alla corrente.

Pulizia

La cappa va frequently pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare I'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Se situato all'interno di una griglia supporto, cui sono degli dei tipi seguenti:

Il filtr di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.

Il filtro spugna va lavato con acqua calda saponata una volta al mese e sostituito agli 5/6 lavaggi.

Il filtrato metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per accedere al fatto grassi V après la griglia di aspirazione tramite gli sganci H1 o H2 (in base al modello in possesso) e liberarlo dai fermi W. Fig. 9

Alcuni modelli sono provvisti di griglia di aspirazione con filtro antigrasso incorporado, quosti vanno rimossi alla sede tirando le maniglie H2 versuso l'alto (Fig. 9) ed estratti verso l'esterno, lavare quosti filtri come i filtri metallici.

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando ilsystema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indica quella necessità).

Appicare il filtro al carbone a copertura della griglia che protege il motore aspirante in modo che le asole sul filtrò corrispondano ai perni ai lati della griglia proteggi motore.

Girare il filtro al carbone in senso orario per bloccarli (fissaggio a baionetta). Fig. 10

Procedere in senso inverso per il montaggio.

Nota: nei modelli con 2 motori sono necessari 2 filtri, il sistema di montaggio e smontaggio è identico.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la griglia di aspirazione per accedere al vano lampade.

Togliere la lampada danneggiata e sostituirla con lampada ovale ad incandescenza max 40W E14.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Avverenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno chearsi non siano nelle supervisione o struitti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e cui doar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattatutto controlo onede evitare che I'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettoe,...). Comunique quanto espressamente indicate nelle struzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di. indica che questo prodotto non deve come rifiuto domestico ma deve essere e l'idoneo punto di raccolta per il riciclaggio e elettriche ed elettroniche. Disfarsene tive locali per lo smaltimento dei rifiuti. Per ai sul trattamento, recupero e riciclaggio di contattare l'idoneo ufficio locale, il servizio di domestici o il negozio presso il quale il acquistato.
