MANUAL DE UTILIZADOR RHE627RB ROSIERES

PT Instruções para montagem e utilização

de residuos urbanos o la tienda donde adquirió el producto.37

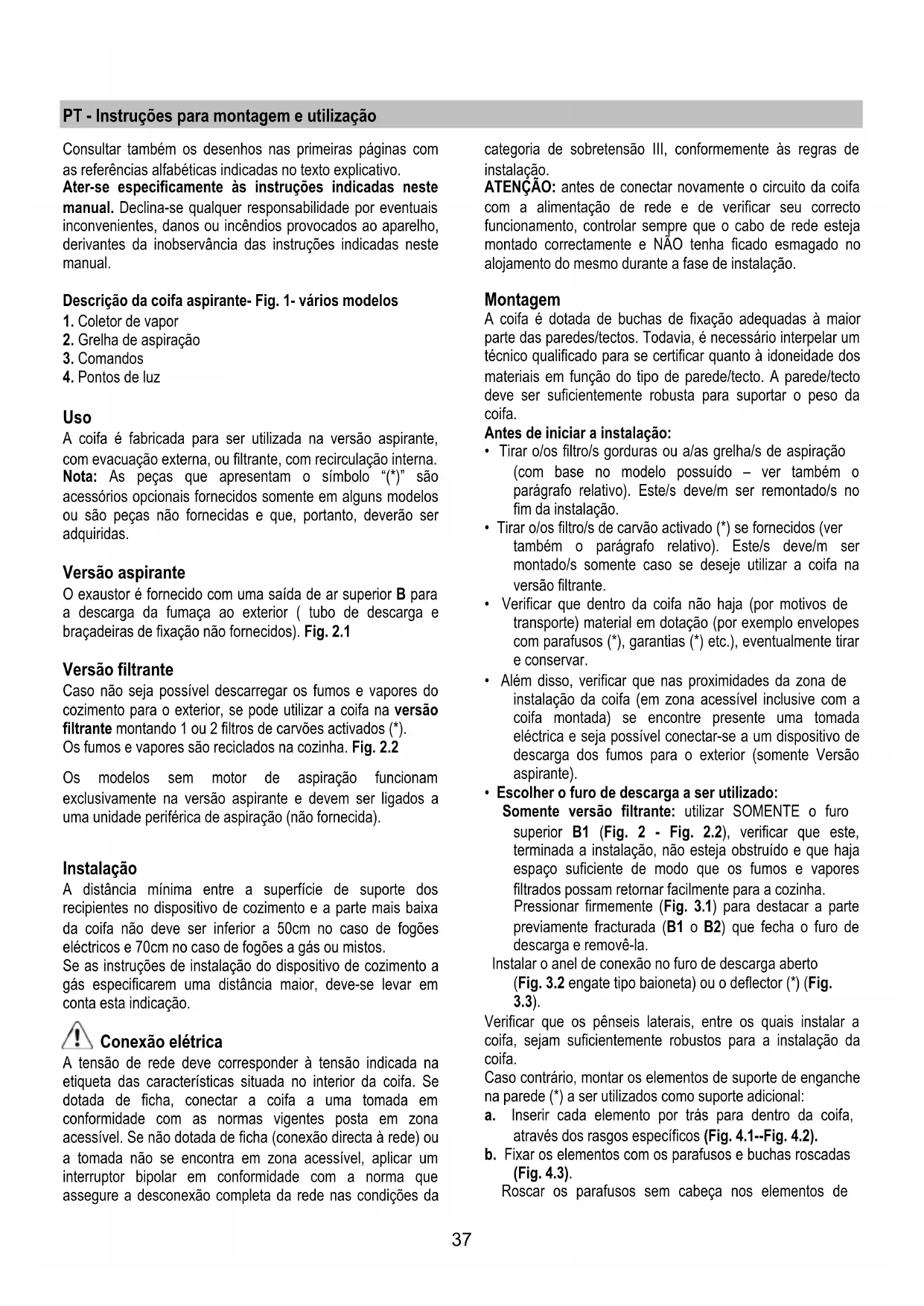

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com

as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

Descrição da coifa aspirante- Fig. 1- vários modelos

2. Grelha de aspiração

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

O exaustor é fornecido com uma saída de ar superior B para

a descarga da fumaça ao exterior ( tubo de descarga e

braçadeiras de fixação não fornecidos). Fig. 2.1

Caso não seja possível descarregar os fumos e vapores do

cozimento para o exterior, se pode utilizar a coifa na versão

filtrante montando 1 ou 2 filtros de carvões activados (*).

Os fumos e vapores são reciclados na cozinha. Fig. 2.2

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 50cm no caso de fogões

eléctricos e 70cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

ATENÇÃO: antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente e NÃO tenha ficado esmagado no

alojamento do mesmo durante a fase de instalação.

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

Antes de iniciar a instalação:

• Tirar o/os filtro/s gorduras ou a/as grelha/s de aspiração

(com base no modelo possuído – ver também o

parágrafo relativo). Este/s deve/m ser remontado/s no

• Tirar o/os filtro/s de carvão activado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

montado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

transporte) material em dotação (por exemplo envelopes

com parafusos (*), garantias (*) etc.), eventualmente tirar

• Além disso, verificar que nas proximidades da zona de

instalação da coifa (em zona acessível inclusive com a

coifa montada) se encontre presente uma tomada

eléctrica e seja possível conectar-se a um dispositivo de

descarga dos fumos para o exterior (somente Versão

• Escolher o furo de descarga a ser utilizado:

Somente versão filtrante: utilizar SOMENTE o furo

superior B1 (Fig. 2 - Fig. 2.2), verificar que este,

terminada a instalação, não esteja obstruído e que haja

espaço suficiente de modo que os fumos e vapores

filtrados possam retornar facilmente para a cozinha.

Pressionar firmemente (Fig. 3.1) para destacar a parte

previamente fracturada (B1 o B2) que fecha o furo de

descarga e removê-la.

(Fig. 3.2 engate tipo baioneta) ou o deflector (*) (Fig.

Verificar que os pênseis laterais, entre os quais instalar a

coifa, sejam suficientemente robustos para a instalação da

Caso contrário, montar os elementos de suporte de enganche

Roscar os parafusos sem cabeça nos elementos de38

suporte até a metade de seu curso, quando da

instalação servirão para regular a posição da coifa.

Nota: a posição dos elementos de suporte pode ser regulada

durante a instalação, afrouxando ou apertando

oportunamente os parafusos que os fixam à coifa (Fig. 7

Instalação do painel estético (*)

a. Extrair o colector de vapor (liberá-lo dos ganchos de

b. Aplicar o gabarito de furação N3 no LADO TRASEIRO

do painel estético J (a seta no gabarito deve ficar voltada

para a BORDA SUPERIOR do painel estético). Fig. 6

lo com 8 parafusos L. Fig. 6

e. Remontar a porta na coifa antes nas guias no alto M1, e

em seguida nas de baixo M2. Fig. 6

f. Fechar completamente e reabrir a porta para verificar o

correcto corrimento da mesma nas guias.

Válvula eléctrica ou mecânica (*)

Em alguns produtos é prevista uma válvula com

Geralmente esta é instalada no furo de descarga B1 e fixada

à caixa da coifa com 3 parafusos enquanto no furo B2

encontra-se instalada uma tampa fixada, por sua vez, com 1

Caso se deseje instalar a válvula no furo B2, desmontar a

válvula da caixa removendo os parafusos de fixação e instalá-

la no lugar da tampa; a tampa deve ser fixada como cobertura

a. Utilizar o gabarito de furação N2 (*), posicionar o

gabarito nas bordas dianteiras do pênsil (pênsil direito,

lado B) - (pênsil esquerdo, lado C) SEM CONSIDERAR A ESPESSURA DAS PORTAS, furar como indicado.

mesma coincida com a borda superior do gabarito N2 (*).

c. Furar como indicado, fixar 2 ganchos (*) R à parede com

d. Caso a espessura dos pênseis laterais seja de 16 mm,

aplicar, encaixando, os distanciadores O (*) nas laterais

da coifa em correspondência dos furos que serão

utilizados para a passagem dos parafusos de fixação aos

pênseis laterais. Fig. 8.

e. Pendurar a coifa aos ganchos (*) e regular a posição da

mesma tanto com os parafusos sem cabeça S1 quanto

regulando a posição dos elementos de engate com os

parafusos S2. Fig. 7

f. Fixar a coifa aos pênseis laterais com 4 parafusos P.

g. Montar a cantoneira inferior Q (*) à coifa com dois

eventuais espaços entre a parte traseira da coifa e a

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

Utilizar as teclas ou botões previstos para o controlo das

luzes e das potências de aspiração disponíveis.

Somente em alguns modelos: abrindo e fechando o colector

de vapor se pode controlar a ligação e desligamento da

ventoinha que regula a potência de aspiração e, em alguns

casos, o acendimento e desligamento das luzes.

Se o seu produto for dotado de válvula com accionamento

eléctrico ou mecânico, as teclas e/ou os botões e/ou os

manípulos a disposição servem para o controlo das luzes e

para a abertura e fechamento da válvula.

Antes de qualquer trabalho de manutenção desconectar a

coifa da rede elétrica.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Capta as partículas de gordura derivantes do cozimento.

Caso se encontre no interior de uma grelha de suporte,

pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou,

se for colorido no lado superior, quando a coloração aparece

pelos furos da grelha.

O filtro esponja deve ser lavado com água quente e sabão

uma vez por mês e substituído cada 5/6 lavagens.

O filtro metálico deve ser limpo uma vez por mês, com

detergentes não agressivos, manualmente ou em máquina de

lavar louças a baixas temperaturas e com ciclo breve. Apesar

do filtro metálico para a gordura poder perder cor com as

lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Para ter acesso ao filtro gorduras V abrir a grelha de

aspiração por meio dos engates H1 o H2 (com base no

modelo possuído) e liberá-lo das travas W. Fig. 9

Alguns modelos são completos de grelha de aspiração com

filtro anti-gorduras incorporado, tais modelos devem ser

removidos da sede puxando as maçanetas H2 (Fig. 9) para

cima e sendo extraídos para fora, lavar tais filtros como os

filtros metálicos.39

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

A saturação do filtro de carvão activado se verifica após um

uso mais ou menos prolongado em função do tipo de cozinha

e da regularidade da limpeza do filtro de gorduras. Em todo

caso, é necessário substituir o cartucho no máximo cada 4

meses (ou quando o sistema de indicação da saturação dos

filtros - se previsto no modelo que se possui – indicar esta

correspondam com os pinos nos lados da grelha de protecção

Girar o filtro de carvão activado em sentido horário para

bloqueá-lo (fixação tipo baioneta). Fig. 10

Para a montagem proceder em sentido inverso.

Nota: nos modelos com 2 motores são necessários 2 filtros, o

sistema de montagem e desmontagem é idêntico.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

Tirar a grelha de aspiração para ter acesso ao vão lâmpadas.

Tirar a lâmpada danificada e substituí-la com uma lâmpada

oval de potência máxima 40W E14.

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.40

EL - Ο∆ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
