NÁVOD NA OBSLUHU DHB7939X DE DIETRICH

Objavovať výrobky De Dietrich znamená vychutnať si jedinečné chvíle. Sú pôvabné už na prvý pohľad. Kvalita dizajnu sa prejavuje nadčasovou estetikou a prepracovanými konečnými úpravami, ktoré každému predmetu dodajú eleganciu a vycibrený vzhľad, aby navzájom spolu ladili. Máte neodolateľnú chuť dotknúť sa ich. Dizajn De Dietrich si zakladá na kvalitných a prestížnych Materiáloch; Dáva prednosť autentickosti. Spoločnosť De Dietrich sa snaží spojením najnovších technológií a ušľachtilých materiálov zabezpečiť výrobu prestížnych výrobkov určených pre kulinárske umenie, vášeň, ktorú zdieľajú všetci milovníci kuchyne. Želáme vám, aby ste boli spokojní s používaním tohto nového zariadenia. Ďakujeme vám za vašu dôveru. OBSAH

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PREVENTÍVNE OPATRENIA Tento návod je dostupný na webovej lokalite spoločnosti. Pred inštaláciou a použitím zariadenia sa oboznámte s týmito pokynmi. Boli vypracované pre vašu bezpečnosť a bezpečnosť ostatných osôb. Tento návod na použitie uschovajte spolu s daným zariadením. Pokiaľ by ste zariadenie predávali alebo prenechávali inej osobe, zabezpečte, aby obsahoval aj tento návod na použitie.

• Kvôli neustálemu zlepšovaniu našich výrobkov si vyhradzujeme právo vykonať akékoľvek zmeny týkajúce sa technických, funkčných alebo estetických vlastností vyplývajúcich z technického vývoja.
• Odporúčame vám, aby ste si referencie zariadenia opísali na stranu „Oddelenie služieb zákazníkom a vzťahy so zákazníkmi“, aby ste ich v budúcnosti ľahšie našli. Dôležité upozornenia
• Toto zariadenie je určené na použitie osobami v ich domácnostiach. Nepoužívajte ho na komerčné, priemyselné ani iné účely, okrem tých, na ktoré bolo navrhnuté.
• Po prevzatí zariadenie okamžite odbaľte. Skontrolujte jeho celkový vzhľad. Akékoľvek výhrady zaznamenajte na dodací list a jeho kópiu si odložte.
• Toto zariadenie môžu používať deti vo veku minimálne 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností s používaním zariadenia či poznatkov o ňom, ak sú pod dozorom zodpovednej osoby alebo ich taká osoba poučila o bezpečnom používaní prístroja a porozumeli možným rizikám. Dbajte na to, aby sa deti s týmto zariadením nehrali. Čistenie a údržbu, ktorú vykonáva používateľ, nesmú vykonávať deti bez dozoru.
• Upozornenie: Prístupné časti zariadenia sa môžu zohriať, ak sa používa so spotrebičmi na varenie.
• Odpojenie možno dosiahnuť poskytnutím dostupnej zástrčky alebo začlenením spínača do pevných potrubí v súlade s inštalačnými predpismi.
• Neupravujte ani sa nepokúšajte upravovať vlastnosti zariadenia. Mohlo by to pre vás predstavovať nebezpečenstvo.
• Opravy smie vykonávať len autorizovaný odborník.

• Na čistenie vášho zariadenia nepoužívajte naparovacie ani vysokotlakové zariadenia (elektrické bezpečnostné požiadavky). Nebezpečenstvo udusenia
• Je potrebné dodržiavať nariadenia týkajúce sa odvádzania vzduchu. Do potrubia používaného na odvádzanie pár zariadení používajúcich plyn alebo iné zápalné látky sa nesmie vháňať vzduch (nevzťahuje sa na zariadenia, ktoré len vracajú vzduch do miestnosti).
• Keď sa digestor používa súčasne so zariadeniami používajúcimi plyn alebo iné palivo (nevzťahuje sa na zariadenia, ktoré len vracajú vzduch do miestnosti), je potrebné zabezpečiť dostatočné vetranie. Riziko požiaru
• Je zakázané flambovať jedlo a používať plynové variče bez nádob na varenie pod digestorom (nasaté plamene by mohli poškodiť zariadenie).
• Vyprážanie pod zariadením sa musí vykonávať pod neustálym dohľadom. Olej a masť zahriate na veľmi vysoké teploty sa môžu zapáliť.
• Dodržiavajte frekvenciu čistenia a výmeny filtrov. Nahromadenie zvyškov tuku môžete spôsobiť požiar.
• Používanie nad varičmi na palivo (drevo, uhlie...) je zakázané.
• Keď sa kuchynský digestor umiestni nad plynový spotrebič, minimálna vzdialenosť medzi doskou a spodnou časťou digestora musí byť najmenej 65 cm. Ak pokyny na varnej doske nainštalovanej pod digestorom uvádzajú vzdialenosť viac ako 65 cm, je potrebné to zohľadniť.

Odvádzač výparov Uhlíkové filtre Tieto diely sú k dispozícii v AUTORIZOVANOM PREDAJNOM SERVISE.

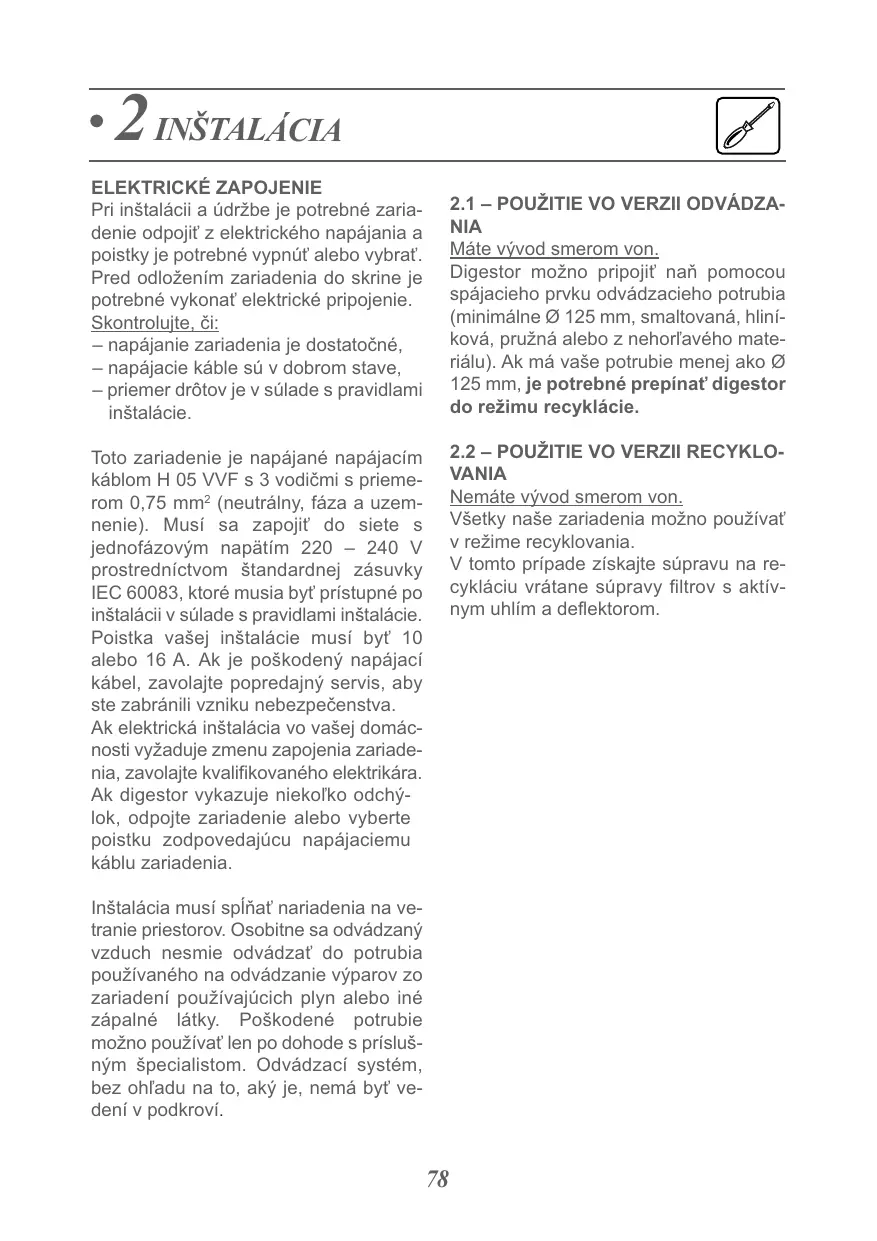

• 2 INŠTALÁCIA ELEKTRICKÉ ZAPOJENIE Pri inštalácii a údržbe je potrebné zariadenie odpojiť z elektrického napájania a poistky je potrebné vypnúť alebo vybrať. Pred odložením zariadenia do skrine je potrebné vykonať elektrické pripojenie. Skontrolujte, či: – napájanie zariadenia je dostatočné, – napájacie káble sú v dobrom stave, – priemer drôtov je v súlade s pravidlami inštalácie.

2.1 – POUŽITIE VO VERZII ODVÁDZANIA

Máte vývod smerom von. Digestor možno pripojiť naň pomocou spájacieho prvku odvádzacieho potrubia (minimálne Ø 125 mm, smaltovaná, hliníková, pružná alebo z nehorľavého materiálu). Ak má vaše potrubie menej ako Ø 125 mm, je potrebné prepínať digestor do režimu recyklácie.

2.2 – POUŽITIE VO VERZII RECYKLOVANIA

Nemáte vývod smerom von. Všetky naše zariadenia možno používať v režime recyklovania. V tomto prípade získajte súpravu na recykláciu vrátane súpravy filtrov s aktívnym uhlím a deflektorom. Toto zariadenie je napájané napájacím káblom H 05 VVF s 3 vodičmi s priemerom 0,75 mm2 (neutrálny, fáza a uzemnenie). Musí sa zapojiť do siete s jednofázovým napätím 220 – 240 V prostredníctvom štandardnej zásuvky IEC 60083, ktoré musia byť prístupné po inštalácii v súlade s pravidlami inštalácie. Poistka vašej inštalácie musí byť 10 alebo 16 A. Ak je poškodený napájací kábel, zavolajte popredajný servis, aby ste zabránili vzniku nebezpečenstva. Ak elektrická inštalácia vo vašej domácnosti vyžaduje zmenu zapojenia zariadenia, zavolajte kvalifikovaného elektrikára. Ak digestor vykazuje niekoľko odchýlok, odpojte zariadenie alebo vyberte poistku zodpovedajúcu napájaciemu káblu zariadenia. Inštalácia musí spĺňať nariadenia na vetranie priestorov. Osobitne sa odvádzaný vzduch nesmie odvádzať do potrubia používaného na odvádzanie výparov zo zariadení používajúcich plyn alebo iné zápalné látky. Poškodené potrubie možno používať len po dohode s príslušným špecialistom. Odvádzací systém, bez ohľadu na to, aký je, nemá byť vedení v podkroví.

• 2 INŠTALÁCIA Rady na úsporu energie Na optimálne používanie vášho zariadenia obmedzte počet ohybov a dĺžku potrubia.

2.3 – MONTÁŽ DIGESTORA

Montáž digestora vyžaduje spoluprácu 2 osôb na sledovanie a upevnenie. Dávajte pozor, aby ste nezabudli vybrať káble pred úplným namontovaním digestora. – Pripojte potrubie k deflektoru (režim recyklácie) alebo k vonkajšiemu potrubiu (režim odvádzania).

-– V prípade použitia potrubia s priemerom 125 mm použite adaptér (F), ktorý je súčasťou balenia. – Nasaďte koniec potrubia na výstup motora (pre režim recyklácie) alebo na spätný ventil (pre režim odvádzania).

2.3.5 Umiestnenie/upevnenie tela digestora

– Umiestnite komíny na produkt (H). – Zoberte digestor s komínmi. – Umiestnite ho pod držiak komína. – Zatlačte najvyššiu časť (B), aby ste zasunuli digestor do držiaka komína. – Keď začujete prvé zacvaknutie, digestor je namontovaný. – Potom môžete nastaviť výšku svojho zariadenia zatlačením k stropu (minimálne 65 cm od vašej varnej dosky). Minimálna vzdialenosť medzi varnou doskou a najspodnejšou časťou digestora musí byť 65 cm. Ak pokyny na varnej doske nainštalovanej pod digestorom uvádzajú vzdialenosť viac ako 65 cm, je potrebné to zohľadniť.

2.3.1 Upevnenie konzoly na strop

– Pomocou olovnice vykreslite stred varnej dosky na stropnú konzolu. – Zárez stropnej konzoly (A) musí smerovať k výrobku. – Upevnite stropnú konzolu pomocou 4 skrutiek a hmoždiniek, ktoré sú súčasťou balenia (D/E).

2.3.6 Obopnutie komína

– V danej výške je potrebné komín upevniť pomocou 4 skrutiek, ktoré sú súčasťou balenia (N).

2.3.7 Upevnenie komína

– Znova zmontujte vnútorný komín a upevnite ho pomocou 4 skrutiek (M) na stropnú konzolu.

2.3.2 Režim odvádzania

– Ak je váš digestor v režime recyklácie, upevnite deflektor k stropnej konzole pomocou 2 skrutiek (M). – Pripojte potrubie k deflektoru (režim recyklácie) alebo k vonkajšiemu potrubiu (režim odvádzania).

– Keď je držiak komína (C) správne, zaskrutkujte 4 skrutky (N) na upevnenie držiaka digestora.

• 3 POUŽÍVANIE Odporúčania Tento návod na inštaláciu a používanie je platný pre viaceré modely. Medzi vaším zariadením a týmto opisom sa môžu vyskytnúť malé rozdiely v detailoch a vybavení. Nasýtenie filtračnej kazety Tlačidlo „F“ bliká na displeji počas 2 minút po vypnutí digestora, čím naznačí že je potrebná údržba filtračnej kazety (pozrite si kapitolu „Údržba filtračnej kazety“). Zapnutie/vypnutie Dlhým stlačením (> 2 s) tlačidla vujte funkciu nasycovania. Krátke stlačenie tlačidla umožňuje spustiť digestor rýchlosťou 1, na displeji sa zobrazuje 1. Osvetlenie akti- Krátkym stlačením tlačidla môžete na digestore zapnúť alebo vypnúť svetlo. Zmena rýchlosti Po spustení digestora môžete upraviť rýchlosť nasávania. Každé stlačenie tlačidla umožňuje prejsť na vyššiu rýchlosť (1, 2, 3, 4 = b). Automatické zastavenie ventilátora Ak ste zabudli vypnúť digestor, sám sa zastaví po skončení 9-hodinovej prevádzky. Automatické vrátenie rýchlosti: Pri rýchlosti 3 sa digestor po 10 minútach automaticky vráti k rýchlosti 2. Pri intenzívnej rýchlosti (4 alebo boost) sa digestor po 8 minútach automaticky vráti k rýchlosti 2. Automatické zastavenie osvetlenia Ak ste zabudli vypnúť osvetlenie digestor, samo sa vypne po skončení 9-hodinovej prevádzky. Krátke stlačenie tlačidla vypnúť digestor. Rady na úsporu energie Nastavte počet hrncov. Vyberte si zadné variče varnej dosky. umožňuje Časové nastavenie/Oneskorenie vypnutia Krátke stlačenie tlačidla počas prevádzky umožňuje udržiavať nasávanie 10 minút na aktuálnej rýchlosti, na displeji sa zobrazuje rýchlosť blikaním. Krátkym stlačením tlačidla sa funkcia vypne.

Je potrebné čistiť ich minimálne približne po každých 30 hodinách používania alebo raz za mesiac. Použite štetec, teplú vodu a jemný čistiaci prostriedok. Predtým, ako ich opäť vrátite na miesto, dôkladne ich opláchnite a osušte.

4.2 – VÝMENA UHLÍKOVÉHO FILTRA

Tento filter zachytáva pachy. Je potrebné vymeniť ho približne po každých 120 hodinách používania. Odneste tieto filtre svojmu predajcovi. – Vyberte filtračné kazety. – Odstráňte 2 kovové držiaky (4). – Vyberte uhlíkové filtre (3). – Do filtračnej kazety vložte nové filtre. – Vráťte na miesto 2 kovové držiaky (4). – Vráťte na miesto filtračnú kazetu. – Vykonajte tento úkon pre všetky filtračné kazety.

• nedošlo k výpadku prúdu,
• rýchlosť bola vybratá. Digestor má slabý výkon. Skontrolujte, či:
• zvolená rýchlosť motora postačuje na množstvo produkovaných výparov a pary,
• kuchyňa je dostatočne vetraná, aby bol možný prívod vzduchu,
• uhlíkový filter nie je nasýtený (digestor vo verzii recyklovania). Digestor sa vypol počas prevádzky. Skontrolujte, či:
• nedošlo k výpadku prúdu,
• nie sú zapnuté zariadenia na jednosmerný prúd.

Baliace materiály tohto zariadenia sú recyklovateľné. Podieľajte sa na recyklácii a prispievajte k ochrane životného prostredia a uložte ich do komunálnych kontajnerov určených na tento účel. Toto zariadenie obsahuje tiež mnoho recyklovateľných materiálov. Je označené týmto logom, ktorý označuje, že opotrebované zariadenia sa nesmú miešať s ostatnými odpadmi. Výrobca bude zariadenia recyklovať v najlepších podmienkach v súlade s európskou smernicou 2002/96/ES o likvidácii elektrických a elektronických zariadení. Podrobné informácie o najbližších zberných miestach opotrebovaných zariadení získate od mestského úradu alebo predajcu. Ďakujeme vám za vašu spoluprácu v oblasti ochrany životného prostredia.
