Тип продукта	Видеорегистратор
Модель	NAVITEL R35
Процессор	GPCV1167
Датчик камеры	GC2053
Разрешение видео	1920 × 1080 (Full HD)
Формат записи	MOV
Угол обзора	135°
Объектив	6 слоев + 1 ИК
Дисплей	1.47" IPS
Емкость карты MicroSD	Макс. 128 ГБ (класс U3 и выше)
Разъем питания	USB-C
Входное питание	5 В, 2.5 А
Микрофон	Да
Wi-Fi	Да
Голосовые оповещения	Английский, Чешский, Польский, Русский
G-сенсор	Да (автоматическая защита файлов)
Мониторинг парковки	Да (требуется NAVITEL SMART BOX MAX)
Циклическая запись	Да (регулируемая длительность)
Запись звука	Опционально (вкл/выкл)
Комплектация	DVR, автомобильное зарядное устройство 12/24В, кардридер, салфетка из микрофибры, электростатическая пленка, руководство пользователя, гарантийный талон, подарочный сертификат

Часто задаваемые вопросы - R35 Navitel

Как установить видеорегистратор Navitel R35?

Сначала вставьте карту microSD (класс U3 и выше, 8-128 ГБ) в слот. Затем прикрепите прилагаемую электростатическую пленку на лобовое стекло и установите видеорегистратор поверх нее с помощью крепления. Подключите автомобильное зарядное устройство к гнезду прикуривателя и к разъему питания USB-C регистратора. Отрегулируйте положение камеры и включите устройство. Дисплей должен загореться, что указывает на правильную установку.

Как отформатировать SD-карту для R35?

Отформатируйте SD-карту в регистраторе с помощью мобильного приложения Navitel DVR Center. Подключите регистратор к смартфону через Wi-Fi, откройте приложение, перейдите в Настройки — Форматировать SD-карту и подтвердите действие. Это предотвращает ошибки данных.

Как подключить R35 к смартфону через Wi-Fi?

Включите Wi-Fi в настройках вашего мобильного устройства. Откройте приложение Navitel DVR Center и выберите ваш регистратор из списка. Информация о Wi-Fi регистратора отображается в его меню в разделе Wi-Fi Navitel. Подключитесь, используя пароль 12345678 или 1234567890 (вы можете изменить его позже).

Какой пароль Wi-Fi по умолчанию для Navitel R35?

Пароль Wi-Fi по умолчанию — 12345678 или 1234567890. Вы можете изменить его в меню регистратора в разделе Пароль Wi-Fi.

Как работает G-сенсор на R35?

G-сенсор обнаруживает удар или резкое движение. При срабатывании во время записи он автоматически блокирует (защищает) текущий видеофайл. Защищенные файлы нельзя удалить или перезаписать, что гарантирует их сохранность в качестве доказательства.

Как включить режим мониторинга парковки на R35?

Режим мониторинга парковки доступен только при подключении регистратора к постоянному источнику питания через NAVITEL SMART BOX MAX для предотвращения разрядки аккумулятора. В приложении вы можете выбрать между контролем удара (G-сенсор запускает аварийную запись) или непрерывной покадровой записью с заданной пользователем частотой кадров.

Что делать, если R35 прекращает запись или зависает?

Сначала убедитесь, что карта microSD правильно вставлена и отформатирована. Если устройство зависает, нажмите и удерживайте кнопку питания примерно 7-15 секунд для принудительной перезагрузки и восстановления заводских настроек. Текущая запись будет сохранена автоматически.

Можно ли использовать карту microSD больше 128 ГБ в R35?

Нет, Navitel R35 поддерживает карты microSD объемом до 128 ГБ максимально. Использование карты большего объема может вызвать неисправности или ошибки данных. Всегда используйте высокоскоростную карту класса U3 и выше.

Как чистить объектив Navitel R35?

Выключите устройство перед чисткой. Используйте сухую салфетку из микрофибры (входит в комплект) для аккуратной протирки объектива. Не используйте химикаты или моющие средства, так как они могут повредить покрытие объектива.

Каков диапазон рабочих температур для R35?

Допустимая температура окружающей среды в рабочем режиме 0 до +35°C. Температура хранения +5 до +45°C. Относительная влажность должна быть 5% до 90% без конденсации при 25°C.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R35 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R35 – видеорегистратор с высоким качеством видеосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

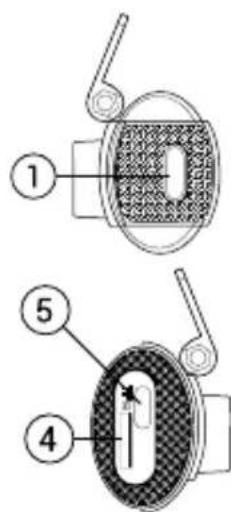

1. Кнопка Вкл./Выкл.
2. Динамик

3. Камера

4. Слот для карты памяти

5. Разъем USB-C
6. Дисплей

Комплектация

• Видеорегистратор NAVITEL R35
• Автомобильное зарядное устройство 12/24 В
• Картридер

• Салфетка из микрофибры
• Электростатическая пленка
- Руководство пользователя
• Гарантийный талон
- Подарочный ваучер

Спецификация

Модель NAVITEL R35
Процессор GPCV1167
Сенсор камеры GC2053
Формат видео MOV
Разрешение видео 1920 × 1080 (Full HD)
Угол обзора 135°
Объектив	6-слойная линза +1 инфракрасный слой

Дисплей 1.47", IPS
Объем microSD-карты До 128 Г6
Тип разъема питания USB-C
Питание 5 В, 2.5 А
Микрофон Есть
Wi-Fi Есть
Голосовые оповещения	Английский, чешский,польский, русский*

Примечание. Комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

В миниатюрный видеорегистратор установлена микробатарейка, позволяющая корректно сохранять настройки, пароль Wi-Fi, время и последний файл при отключении внешнего питания. Если вы хотите использовать режим охраны на парковке и записывать видео после выключения зажигания в автомобиле, рекомендуем использовать контроллер питания NAVITEL SMART BOX MAX.

* Примечание. Перечень языков голосовых оповещений может быть изменен производителем в последующих обновлениях прошивки.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (ClassU3 и выше) карту емкостью 8-128 Гб.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы видеорегистратора.
- До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования SD-карты в мобильном приложении Navitel DVR Center перейдите в Настройки — Форматировать SD-карту.

1. Наклейте электростатическую пленку на лобовое стекло и установите видеорегистратор поверх нее при помощи крепления.
2. Подключите зарядное устройство к гнезду прикуривателя.
3. Подключите зарядное устройство к разъему питания видеорегистратора (USB-C).
4. Отрегулируйте положение видеорегистратора.
5. Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится дисплей.

Меры предосторожности

• Используйте только оригинальный адаптер 3У. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции

[АЕЗВ]

В режиме Записи видео зажмите кнопку на несколько секунд и отпустите, чтобы выключить устройство (текущая запись будет сохранена автоматически).В режиме Записи видео нажмите кнопку, чтобы защитить текущий видеофайл. Защищенные файлы немогут быть удалены или перезаписаны. После окончания записи защищенного файла устройство начнет запись незащищенного файла.Нажмите и удерживайте кнопку около 7-15 секунд, чтобы остановить запись и сбросить настройки до заводских (текущая запись будет сохранена автоматически).

Функции устройства

Форматирование карты памяти	Для форматирования подключите устройство по Wi-Fi к вашему смартфону и в мобильном Приложении Navitel DVR Center выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении внешнего питания устройство включится и начнет запись автоматически.При отключении внешнего питания устройство сохранит запись и выключится.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в мобильном Приложении. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Датчик удара	В случае столкновения устройство автоматически защитит текущую запись. Защищенные файлы не могут быть удалены или перезаписаны.
Режим парковки*	В Режиме парковки пользователю доступны функции: контроль удара и постоянная запись таймлапс.Режим парковки — контроль удара. Основан на работе G-сенсора. При его срабатывании записывается аварийный файл.Режим парковки — постоянная запись таймлапс. Производится непрерывная видеозапись с заданной пользователем частотой кадров.

* Важно. Режим доступен только при подключении к видеорегистратору постоянного питания через устройство, исключающее чрезмерный разряд аккумулятора — NAVITEL SMART BOX MAX.

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код.
2. Включите Wi-Fi в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. Для подключения к видеорегистратору используйте пароль 12345678 или 1234567890. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете обновлять прошивку видеорегистратора и управлять функциями видеорегистратора в меню Настройки.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
• Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
- После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru Тип устройства: Видеорегистратор. Модель товара: NAVITELR35. Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

RU

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone]. Регистрационный номер сертификата соответствия: № ЕАЭС RU С-СЗ.НВ22.В.00084/22, сроком действия: до 28.02.2027. Выдан согласно требованиям ТР ТС 020/2011 Испытательной лабораторией "Единый центр испытаний и сертификации продукции" 09.03.2022. Дата производства: указана в серийном номере на корпусе устройства в формате R35 ГГГГММ00000.
