NEsT 5P P 6201 - некатегоризировано Pentagram - Бесплатное руководство пользователя

Тип продукта	Коммутатор (Switch)
Бренд	Pentagram
Модель	NEsT 5P P 6201
Порты	5 x RJ-45 (10/100 Мбит/с) с Auto MDI/MDIX
Скорость передачи	10/100 Мбит/с (автосогласование)
Режим дуплекса	Полудуплекс/Полный дуплекс
Стандарты	IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3x (управление потоком)
Метод коммутации	С промежуточным хранением (Store-and-Forward)
Скорость фильтрации/пересылки пакетов	10 Мбит/с: 14 880 пак/с; 100 Мбит/с: 148 800 пак/с
Управление потоком	Обратное давление (полудуплекс), IEEE 802.3x (полный дуплекс)
Блок питания	Внешний адаптер 9В AC, 1А
Потребляемая мощность	Макс. 4 Вт
Размеры (Ш x Г x В)	104 x 69 x 28 мм
Вес	Прибл. 0.2 кг (оценка)
Светодиодные индикаторы	Питание (PWR), Связь/Активность (LINK/ACT) на порт
Кабель	UTP Cat. 3, 4 или 5 (10Base-T), Cat. 5 (100Base-TX)
Авто-кроссовер	Да (Auto MDI/MDIX)
Установка	Подключи и работай, настройка не требуется
Рабочая среда	Только для использования внутри помещений
Обслуживание	Протирать сухой тканью, беречь от влаги
Безопасность	Устройство низкого напряжения, соблюдайте местные электротехнические нормы
Ремонтопригодность	Нет деталей, обслуживаемых пользователем; обращайтесь в службу поддержки при неисправностях
Комплектация	Адаптер питания, краткое руководство по установке

Часто задаваемые вопросы - NEsT 5P P 6201 Pentagram

Как настроить коммутатор Pentagram NEsT 5P?

Просто подключите адаптер питания к коммутатору и розетке, затем подключите компьютеры или другие устройства к любому из 5 портов RJ-45 с помощью стандартных кабелей Ethernet. Коммутатор является подключаемым и работающим и не требует настройки.

Нужно ли настраивать коммутатор перед использованием?

Нет, коммутатор полностью автоматический. Он поддерживает автосогласование скорости и дуплекса, а также Auto MDI/MDIX для типа кабеля. Просто подключите, и он работает.

Какие типы кабелей Ethernet следует использовать?

Для работы на скорости 10 Мбит/с используйте кабели UTP Cat. 3, 4 или 5. Для работы на скорости 100 Мбит/с используйте UTP Cat. 5 или выше. Все кабели должны иметь разъемы RJ-45 и максимальную длину 100 метров.

Можно ли подключить этот коммутатор к другому коммутатору или хабу?

Да, вы можете подключить любой порт этого коммутатора к другому коммутатору или хабу с помощью стандартного прямого кабеля Ethernet. Функция Auto MDI/MDIX устраняет необходимость в кроссовом кабеле.

Что означают светодиодные индикаторы на передней панели?

Светодиод PWR (зеленый) загорается при подаче питания. Каждый порт имеет светодиод LINK/ACT (зеленый): горит постоянно при установлении связи, мигает при передаче данных.

В чем разница между коммутатором и хабом?

Коммутатор отправляет данные только целевому устройству (коммутация портов), снижая нагрузку на сеть и повышая производительность. Хаб транслирует данные всем устройствам, вызывая больше коллизий и снижая скорость.

Поддерживает ли коммутатор полнодуплексный режим?

Да, он поддерживает полный дуплекс на всех портах для скоростей 10 Мбит/с и 100 Мбит/с. Полный дуплекс позволяет одновременно отправлять и получать данные, фактически удваивая пропускную способность.

Как проверить, что коммутатор работает правильно?

Проверьте, горит ли светодиод PWR. Когда устройство подключено и включено, светодиод LINK/ACT соответствующего порта должен гореть постоянно (связь) и мигать при передаче данных.

Нужен ли кроссовый кабель для подключения двух коммутаторов?

Нет, поскольку все порты поддерживают Auto MDI/MDIX. Вы можете использовать стандартный прямой кабель для подключения этого коммутатора к другому коммутатору, хабу или компьютеру.

Какова максимальная длина кабеля для надежной работы?

Максимальная длина сегмента составляет 100 метров (328 футов) как для 10Base-T, так и для 100Base-TX при использовании соответствующего кабеля UTP.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NEsT 5P P 6201 Pentagram

ВНИМАНИЕ! Все сведения и технические характеристики могут измениться без предварительного уведомления и/или сообщения об этом в нынешнем руководстве.

Все права защищены. Воспроизведение и копирование запрещено

Краткое руководство по установке

Благодарим Вас за выбор нашего концентратора-коммутатора PENTAGRAM NEsT 5P. Мы уверены, что это устройство удовлетворит Вас и будет для Вас хорошо работать.

В этом руководстве мы попробуем объяснить важнейшие темы, связанные с устройством и его установкой.

Концентратор-коммутатор (по-английски Switching Hub), или просто коммутатор (switch), это устройство, позволяющее соединить несколько компьютеров в сеть. Благодаря ему, Вы сможете очень быстро меняться данными с другими пользователями. Подсоединение к сети поможет Вам более производительно работать и играть с друзьями в новейшие игры, поддерживающие режим нескольких игроков (multi-player). Коммутатор отличается от обычного концентратора (Hub) большей производительностью и тем, что он уменьшает нагрузку на сеть. Большей производительности и меньшей нагрузки достигается путем переключения портов, а точнее, пересылкой данных только к целевым компьютерам (обычный концентратор пересылает данные ко всем компьютерам, что значительно уменьшает скорость работы сети).

Концентратор-коммутатор PENTAGRAM NEsT 5P легко установить и обслуживать. Благодаря поддержке важнейших стандартов, он позволяет простым способом образовать новую сеть или расширить существующую.

Что находится в упаковке

1. PENTAGRAM NEsT 5P (P 6201)
2. Блок питания 9 В переме. тока, 1 А
3. Краткое руководство по установке

Системные требования

• Компьютеры, оснащенные сетевыми картами, работающими в одном из поддерживаемых стандартов (10Base-T, 100Base-TX)
- Сетевые кабели UTP категории 3, 4 или 5 (10 Мб/с), UTP категории 5 (100 Мб/с), с коннекторами RJ-45

Функции устройства

• Каждый порт поддерживает функцию автокроссовера (MDI/MDI-X), что позволяет быстро соединить коммутатор с другими устройствами или компьютерами.
• Функция Store and Forward добавочно увеличивает пропускную способность сети, благодаря фильтрации неправильных пакетов.
  • Автоматическое согласование скорости передачи индивидуально для каждого порта.
  • Поддерживает режимы управления потоком данных (flow control) back-pressure (полудуплекс) и IEEE802.3x (полный дуплекс), чтобы предотвратить возникновение ошибок передачи и приема данных с разными скоростями.
  • Сигнальные диоды СИД позволяют быстро определить состояние работы сети.
• Не требуется никакая настройка пользователем. Устройство достаточно подключить и работать. Коммутатор автоматически настроит скорость и режим передачи для индивидуальных портов в зависимости от устройств, которые к ним подключены (напр. ПК/печатающее устройство).
• Поддержка режима полного дуплекса позволяет увеличить вдвое эффективную пропускную способность сети.

Технические характеристики

Скорости передачи	10 Мб/с, 100 Мб/с (автоматическое согласование)
Режим передачи	10/100 Мб/с полудуплекс, дуплекс (автоматическое согласование)
Поддерживаемые стандарты	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: поддержка Flow-Control
Интерфейс	5 переключаемых портов RJ- 45, с автоматическим обнаружением кроссовера (Авто MDI-MDIX)
Кабели/коннекторы	RJ-45 (10Base-T) – UTP категории 3, 4 или 5RJ-45 (100Base-TX) – UTP категории 5
Сигнальные диоды	Питание (PWR), подключение/работа порта (LINK/ACT)
Фильтрация/пересылка пакетов (п/с – пакетов в секунду)	10 Мб/с: 14 880 п/с / 14 880 п/с100 Мб/с: 148 800 п/с / 148 800 п/с
Потребляемая мощность	Максимально 4 Вт
Питание	Наружный блок питания 9 В переме. тока, 1 А
Размеры 104 x 69 x 28

Внешний вид устройства

Передняя панель

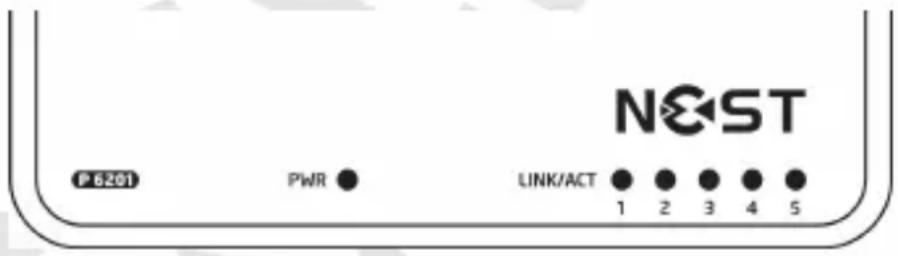

На передней панели устройства находятся диоды, указывающие состояние устройства и индивидуальных портов. Один светодиод PWR, указывающий наличие питания устройства и 5 светодиодов (LINK/ACT), указывающих работу индивидуальных портов.

Название	Цвет	Функция
PWR	Зеленый	Светит: Устройство подключено к электропитанию
LINK/ACT	Зеленый	Светит: связь с другим устройством
		Мигает: пересылка данных

Задняя панель

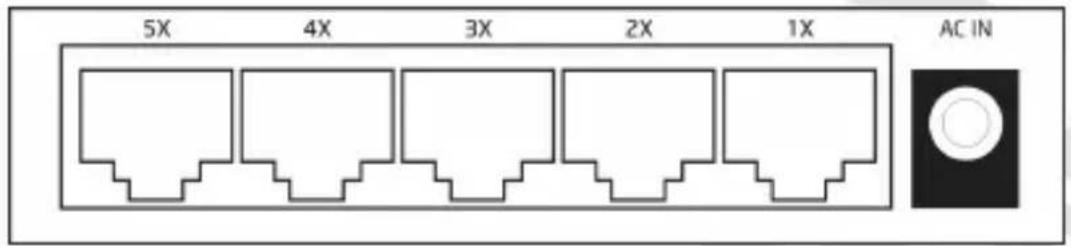

На задней панели находятся порты RJ-45 для подсоединения сетевым кабелем компьютеров и других сетевых устройств, а также разъем питания.

Работа с устройством

1. Подключите блок питания (поставляемый в комплекте) к разъему питания на задней панели устройства, а затем подключите блок питания к электрической розетке.

2. Подсоедините компьютеры и другие сетевые устройства к разъемам RJ-45 коммутатора на его задней панели, используя сетевые кабели (нет в упаковке). Можно использовать любой порт для соединения с другим коммутатором (Uplink).

Полудуплекс и полный дуплекс

PENTAGRAM NEsT 5P поддерживает режимы полудуплекса и полного дуплекса в режимах 10Base-T и 100Base-TX.

Полудуплекс – невозможно отправлять и получать данные в одно и то же время. Данные отправляются по окончании приема.

Полный дуплекс – возможно отправлять и получать данные в одно и то же время. Этот режим позволяет вдвое увеличить пропускную способность канала.

Передача в полном дуплексе возможна:

• Между непосредственно связанными устройствами (напр. коммутатор-коммутатор, коммутатор-ПК)
  • Если оба устройства поддерживают режим полного дуплекса
• Если оба устройства работают в одном и том же режиме автосогласования (напр. автосогласование-автосогласование или нет автосогласования-нет автосогласования.)

Автосогласование

У всех портов устройства функция автосогласования скорости передачи. Это позволяет для любого порта индивидуально выбрать лучшую доступную скорость в момент подключения к другому устройству.

В табеле представлены режимы, в которых будет работать коммутатор после соединения с разными устройствами.

Режим работы подключаемого устройства	Режим работы коммутатора PENTAGRAM
100 Мб/с без автосогласования	100 Мб/с (100Base-TX полудуплекс)
100 Мб/с с автосогласованием	200 Мб/с (100Base-TX полный дуплекс)
10 Мб/с без автосогласования	10 Мб/с (10Base-T полудуплекс)
10 Мб/с с автосогласованием	20 Мб/с (10Base-T полный дуплекс)
