Тип продукта	Коммутатор Ethernet 16 портов 10/100 Мбит/с
Бренд	Pentagram
Модель	NEsT 16P Compact (P 6204-C)
Размеры (Ш x Г x В)	130 x 80 x 35 мм
Блок питания	Внешний адаптер 7.5 В постоянного тока, 1.5 А
Потребляемая мощность	Макс. 4 Вт
Сетевые порты	16 портов RJ-45 с Auto MDI/MDIX
Поддерживаемые стандарты	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x управление потоком
Скорости передачи	10/100 Мбит/с (автосогласование)
Режимы передачи	Полудуплекс, полный дуплекс (автосогласование)
Метод коммутации	Store and Forward
Управление потоком	Обратное давление (полудуплекс), IEEE 802.3x (полный дуплекс)
Фильтрация/пересылка пакетов	10 Мбит/с: 14,880 пакетов/с; 100 Мбит/с: 148,800 пакетов/с
Светодиодные индикаторы	ПИТАНИЕ (оранжевый), 10/100 (зеленый), LINK/ACT (зеленый) на порт
Разъемы	RJ-45 для UTP Cat. 3,4,5 (10Base-T) или Cat. 5 (100Base-TX)
Соответствие	IEEE 802.3, 802.3u, 802.3x
Установка	Plug and play, настройка не требуется
Охлаждение	Пассивное (без вентилятора)
Уход и очистка	Отключите питание, протирайте сухой мягкой тканью. Не используйте жидкости или аэрозоли.
Безопасность	Используйте только прилагаемый адаптер питания. Не вскрывайте устройство. Избегайте воздействия влаги.
Запасные части и ремонтопригодность	Внутри нет деталей, обслуживаемых пользователем. По вопросам обращайтесь в службу поддержки Pentagram.

Часто задаваемые вопросы - NEsT 16P Compact P 6204-C Pentagram

Для чего используется коммутатор Pentagram NEsT 16P Compact?

Это коммутатор Ethernet на 16 портов 10/100 Мбит/с, который соединяет несколько компьютеров или сетевых устройств для создания или расширения сети. Он использует коммутацию Store and Forward для повышения производительности и снижения нагрузки на сеть.

Как установить коммутатор?

Установка проста: подключите адаптер питания к коммутатору и к электрической розетке, затем подключите компьютеры и другие сетевые устройства к портам RJ-45 на задней панели с помощью сетевых кабелей. Настройка не требуется.

Что означают светодиодные индикаторы?

Светодиод POWER (оранжевый) горит при включении питания. Каждый порт имеет светодиод 10/100 (зеленый), который выключен для соединения 10 Мбит/с и горит для соединения 100 Мбит/с. Светодиод LINK/ACT (зеленый) горит постоянно при установлении соединения и мигает во время передачи данных.

Поддерживает ли коммутатор автосогласование?

Да, каждый порт поддерживает автосогласование скорости (10/100 Мбит/с) и дуплексного режима (полудуплекс/полный дуплекс). Он автоматически выбирает наилучший доступный режим при подключении к другому устройству.

Можно ли подключить коммутатор к другому коммутатору?

Да, вы можете подключить любой порт этого коммутатора к другому коммутатору или концентратору. Функция Auto MDI/MDIX автоматически определяет и настраивает тип кабеля, поэтому перекрестный кабель не требуется.

В чем разница между полудуплексом и полным дуплексом?

В полудуплексном режиме данные могут передаваться или приниматься только в один момент времени. В полнодуплексном режиме данные могут передаваться и приниматься одновременно, что эффективно удваивает пропускную способность. Коммутатор поддерживает оба режима.

Какие типы кабелей следует использовать?

Для 10 Мбит/с используйте кабели UTP Cat. 3, 4 или 5. Для 100 Мбит/с используйте кабели UTP Cat. 5 с разъемами RJ-45.

Требует ли коммутатор какого-либо программного обеспечения или настройки?

Нет, коммутатор работает по принципу plug and play. Он автоматически настраивается на скорость, дуплексный режим и определение перекрестного соединения. Вмешательство пользователя не требуется.

Как чистить коммутатор?

Сначала отключите адаптер питания. Затем протрите внешнюю поверхность сухой мягкой тканью. Не используйте жидкости, спреи или абразивные чистящие средства.

Что делать, если коммутатор перестал работать?

Проверьте, подключен ли адаптер питания и горит ли светодиод POWER. Проверьте все кабельные соединения и убедитесь, что подключенные устройства включены. Если проблемы сохраняются, обратитесь в службу поддержки Pentagram за помощью.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NEsT 16P Compact P 6204-C Pentagram

ВНИМАНИЕ! Все сведения и технические характеристики могут измениться без предварительного уведомления и/или сообщения об этом в нынешнем руководстве.

Все права защищены. Воспроизведение и копирование запрещено

Краткое руководство по установке

PENTAGRAM NEsT 16P Compact (P 6204-C)

PENTAGRAM

THE PERFECT SIMPLICITY

Вступление

Благодарим Вас за выбор нашего концентратора-коммутатора PENTAGRAM NEsT 16P Compact. Мы уверены, что это устройство удовлетворит Вас и будет для Вас хорошо работать.

В этом руководстве мы попробуем объяснить важнейшие темы, связанные с устройством и его установкой.

Концентратор-коммутатор (по-английски Switching Hub), или просто коммутатор (switch), это устройство, позволяющее соединить несколько компьютеров в сеть. Благодаря ему, Вы сможете очень быстро меняться данными с другими пользователями. Подсоединение к сети поможет Вам более производительно работать и играть с друзьями в новейшие игры, поддерживающие режим нескольких игроков (multi-player). Коммутатор отличается от обычного концентратора (Hub) большей производительностью и тем, что он уменьшает нагрузку на сеть. Большей производительности и меньшей нагрузки достигается путем переключения портов, а точнее, пересылкой данных только к целевым компьютерам (обычный концентратор пересылает данные ко всем компьютерам, что значительно уменьшает скорость работы сети).

Концентратор-коммутатор PENTAGRAM NEsT 16P Compact легко установить и обслуживать. Благодаря поддержке важнейших стандартов, он позволяет простым способом образовать новую сеть или расширить существующую.

Что находится в упаковке

1. PENTAGRAM NEsT 16P Compact (P 6204-C)
2. Блок питания 7,5 В, 1,5 А
3. Краткое руководство по установке

Системные требования

• Компьютеры, оснащенные сетевыми картами, работающими в одном из поддерживаемых стандартов (10Base-T, 100Base-TX)
• Сетевые кабели UTP категории 3, 4 или 5 (10 Мб/с), UTP категории 5 (100 Мб/с), с коннекторами RJ-45

Функции устройства

• Каждый порт поддерживает функцию автокроссовера (MDI/MDI-X), что позволяет быстро соединить коммутатор с другими устройствами или компьютерами.
• Функция Store and Forward добавочно увеличивает пропускную способность сети, благодаря фильтрации неправильных пакетов.
  • Автоматическое согласование скорости передачи индивидуально для каждого порта.
• Поддерживает режимы управления потоком данных (flow control) back-pressure (полудуплекс) и IEEE802.3x (полный дуплекс), чтобы предотвратить возникновение ошибок передачи и приема данных с разными скоростями.
  • Сигнальные диоды СИД позволяют быстро определить состояние работы сети.
• Не требуется никакая настройка пользователем. Устройство достаточно подключить и работать. Коммутатор автоматически настроит скорость и режим передачи для индивидуальных портов в зависимости от устройств, которые к ним подключены (напр. ПК/печатающее устройство).
• Поддержка режима полного дуплекса позволяет увеличить вдвое эффективную пропускную способность сети.

Технические характеристики

Скорости передачи	10 Мб/с, 100 Мб/с (автоматическое согласование)
Режим передачи	10/100 Мб/с полудуплекс, дуплекс (автоматическое согласование)
Поддерживаемые стандарты	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: поддержка Flow-Control
Интерфейс	16 переключаемых портов RJ-45, с автоматическим обнаружением кроссовера (Авто MDI-MDIX)
Кабели/коннекторы	RJ-45 (10Base-T) – UTP категории 3, 4 или 5RJ-45 (100Base-TX) – UTP категории 5
Сигнальные диоды	Питание (POWER), скорость подключения (10/100), подключение/работа порта (LINK/ACT)
Фильтрация/пересылка пакетов (п/с – пакетов в секунду)	10 Мб/с: 14 880 п/с / 14 880 п/с100 Мб/с: 148 800 п/с / 148 800 п/с
Потребляемая мощность	Максимально 4 Вт
Питание	Наружный блок питания 7,5 В пост. ток, 1,5 А
Размеры 130 x 80 x 35

Внешний вид устройства

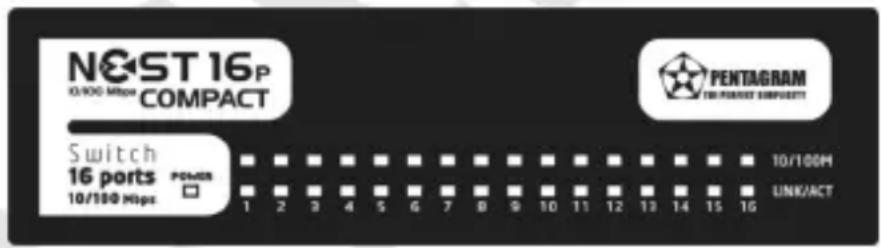

Передняя панель

На передней панели устройства находятся диоды, указывающие состояние устройства и индивидуальных портов. Один диод POWER указывает питание устройства, 16 пар диодов (10/100 и LINK/ACT) указывают работу индивидуальных портов.

Название Цвет Функция
POWER	Оранжевый	Светит: Устройство подключено к электропитанию
10/100	Зеленый	Не светит: Нет подключения или подключение 10 Мб/с
		Светит: подключение 100 Мб/с
LINK/ACT	Зеленый	Светит: связь с другим устройством
		Мигает: пересылка данных

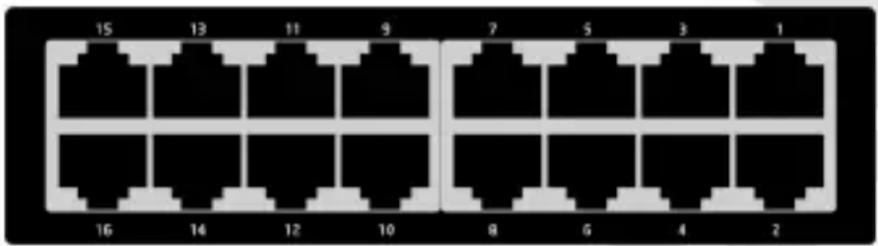

Задняя панель

На задней панели находятся порты RJ-45 для подсоединения сетевым кабелем компьютеров и других сетевых устройств.

Работа с устройством

1. Подсоедините приложенный блок питания к разъему питания сбоку корпуса устройства, а затем подключите блок питания к электрической розетке.
2. Подсоедините компьютеры и другие сетевые устройства к разъемам RJ-45 коммутатора на его задней панели, используя сетевые кабели (нет в упаковке). Можно использовать любой порт для соединения с другим коммутатором (Uplink).

Полудуплекс и полный дуплекс

PENTAGRAM NEsT 16P Compact поддерживает режимы полудуплекса и полного дуплекса в режимах 10Base-T и 100Base-TX.

Полудуплекс – невозможно отправлять и получать данные в одно и то же время. Данные отправляются по окончании приема.

Полный дуплекс – возможно отправлять и получать данные в одно и то же время. Этот режим позволяет вдвое увеличить пропускную способность канала.

Передача в полном дуплексе возможна:

• Между непосредственно связанными устройствами (напр. коммутатор-коммутатор, коммутатор-ПК)
• Если оба устройства поддерживают режим полного дуппекса
• Если оба устройства работают в одном и том же режиме автосогласования (напр. автосогласование-автосогласование или нет автосогласования-нет автосогласования.)

Автосогласование

У всех портов устройства функция автосогласования скорости передачи. Это позволяет для любого порта индивидуально выбрать лучшую доступную скорость в момент подключения к другому устройству.

В табеле представлены режимы, в которых будет работать коммутатор после соединения с разными устройствами.

Режим работы подключаемого устройства	Режим работы коммутатора PENTAGRAM
100 Мб/с без автосогласования	100 Мб/с (100Base-TX полудуплекс)
100 Мб/с с автосогласованием	200 Мб/с (100Base-TX полный дуплекс)
10 Мб/с без автосогласования	10 Мб/с (10Base-T полудуплекс)
10 Мб/с с автосогласованием	20 Мб/с (10Base-T полный дуплекс)
