Тип продукта	8-портовый коммутационный концентратор (коммутатор) 10/100 Мбит/с
Порты	8 портов RJ-45 с Auto MDI/MDI-X (автокроссовер)
Скорость передачи данных	10 Мбит/с или 100 Мбит/с (автосогласование на каждом порту)
Режимы передачи	Полудуплекс и полный дуплекс (автосогласование)
Поддерживаемые стандарты	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x управление потоком
Скорость фильтрации/пересылки	10 Мбит/с: 14,880 пакетов/с; 100 Мбит/с: 148,800 пакетов/с
Блок питания	Внешний адаптер 7,5 В пост. тока, 1 А
Размеры (Ш x Г x В)	160 x 94 x 30 мм
Светодиодные индикаторы	Питание (красный), Скорость порта (зеленый), Соединение/Активность (зеленый)
Требования к кабелю	UTP cat. 3, 4 или 5 (10 Мбит/с); UTP cat. 5 (100 Мбит/с) с разъемами RJ-45
Комплектация	Коммутатор PENTAGRAM NEsT 8P, адаптер питания, краткое руководство по установке
Конфигурация	Настройка не требуется; включи и работай
Ключевые функции	Автосогласование, коммутация с промежуточным хранением, автокроссовер MDI/MDI-X, управление потоком (обратное давление и IEEE 802.3x)

Часто задаваемые вопросы - NEsT 8P P 6202 Pentagram

Что такое коммутационный концентратор и чем он отличается от обычного концентратора?

Коммутационный концентратор (или коммутатор) объединяет несколько компьютеров в сеть. В отличие от обычного концентратора, который отправляет данные всем подключенным устройствам, коммутатор отправляет данные только целевому компьютеру, что повышает производительность и снижает нагрузку на сеть.

Как установить коммутатор Pentagram NEsT 8P?

Подключите адаптер питания к коммутатору и вставьте его в электрическую розетку. Затем с помощью сетевых кабелей (RJ-45) подключите компьютеры или другие сетевые устройства к любому из 8 портов. Коммутатор настраивается автоматически.

Можно ли подключить коммутатор к другому коммутатору?

Да, любой порт может использоваться для подключения к другому коммутатору. Функция Auto MDI/MDI-X устраняет необходимость в кроссоверном кабеле.

Что означают светодиодные индикаторы?

Светодиод POWER (красный) указывает на включение коммутатора. Светодиод SPEED (зеленый) выключен при отсутствии соединения или соединении 10 Мбит/с, и горит при соединении 100 Мбит/с. Светодиод LINK/ACT (зеленый) постоянно горит при установлении соединения и мигает во время передачи данных.

Что такое автосогласование и как оно работает?

Автосогласование позволяет каждому порту автоматически выбирать наилучшую доступную скорость (10 или 100 Мбит/с) и режим дуплекса (полудуплекс или полный дуплекс) при подключении к другому устройству. Например, если подключенное устройство поддерживает 100 Мбит/с с автосогласованием, коммутатор будет работать на скорости 200 Мбит/с (100Base-TX полный дуплекс).

Поддерживает ли коммутатор полнодуплексный режим?

Да, он поддерживает как полудуплексный, так и полнодуплексный режимы на всех портах. Полный дуплекс позволяет одновременно отправлять и получать данные, удваивая эффективную пропускную способность.

Какие кабели следует использовать?

Для соединений 10 Мбит/с используйте кабели UTP категории 3, 4 или 5. Для соединений 100 Мбит/с используйте кабели UTP категории 5. Все кабели должны иметь разъемы RJ-45.

Что такое управление потоком и почему оно важно?

Управление потоком предотвращает потерю данных при передаче и приеме на разных скоростях. Коммутатор поддерживает обратное давление для полудуплексного режима и IEEE 802.3x для полнодуплексного режима.

Нужно ли настраивать коммутатор перед использованием?

Нет, коммутатор готов к работе сразу после подключения. Он автоматически определяет скорость и режим дуплекса для каждого подключенного устройства. Установка программного обеспечения или настройка не требуется.

Каковы физические размеры коммутатора?

Размеры: 160 мм в ширину, 94 мм в глубину и 30 мм в высоту (160 x 94 x 30 мм).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NEsT 8P P 6202 Pentagram

ВНИМАНИЕ! Все сведения и технические характеристики могут измениться без предварительного уведомления и/или сообщения об этом в нынешнем руководстве.

Все права защищены. Воспроизведение и копирование запрещено

Краткое руководство по установке

Новейшие версии руководств, драйверов и программного обеспечения доступны на веб-странице www.pentagram.eu

Вступление

Благодарим Вас за выбор нашего концентратора-коммутатора PENTAGRAM NEsT 8P. Мы уверены, что это устройство удовлетворит Вас и будет для Вас хорошо работать.

В этом руководстве мы попробуем объяснить важнейшие темы, связанные с устройством и его установкой.

Концентратор-коммутатор (по-английски Switching Hub), или просто коммутатор (switch), это устройство, позволяющее соединить несколько компьютеров в сеть. Благодаря ему, Вы сможете очень быстро меняться данными с другими пользователями. Подсоединение к сети поможет Вам более производительно работать и играть с друзьями в новейшие игры, поддерживающие режим нескольких игроков (multi-player). Коммутатор отличается от обычного концентратора (Hub) большей производительностью и тем, что он уменьшает нагрузку на сеть. Большей производительности и меньшей нагрузки достигается путем переключения портов, а точнее, пересылкой данных только к целевым компьютерам (обычный концентратор пересылает данные ко всем компьютерам, что значительно уменьшает скорость работы сети).

Концентратор-коммутатор PENTAGRAM NEsT 8P легко установить и обслуживать. Благодаря поддержке важнейших стандартов, он позволяет простым способом образовать новую сеть или расширить существующую.

Что находится в упаковке

1. PENTAGRAM NEsT 8P (P 6202)
2. Блок питания 7,5 В, 1 А
3. Краткое руководство по установке

Системные требования

• Компьютеры, оснащенные сетевыми картами, работающими в одном из поддерживаемых стандартов (10Base-T, 100Base-TX)
- Сетевые кабели UTP категории 3, 4 или 5 (10 Мб/с), UTP категории 5 (100 Мб/с), с коннекторами RJ-45

Функции устройства

• Каждый порт поддерживает функцию автокроссовера (MDI/MDI-X), что позволяет быстро соединить коммутатор с другими устройствами или компьютерами.
• Функция Store and Forward добавочно увеличивает пропускную способность сети, благодаря фильтрации неправильных пакетов.
  • Автоматическое согласование скорости передачи индивидуально для каждого порта.
• Поддерживает режимы управления потоком данных (flow control) back-pressure (полудуплекс) и IEEE802.3x (полный дуплекс), чтобы предотвратить возникновение ошибок передачи и приема данных с разными скоростями.
  • Сигнальные диоды СИД позволяют быстро определить состояние работы сети.
• Не требуется никакая настройка пользователем. Устройство достаточно подключить и работать. Коммутатор автоматически настроит скорость и режим передачи для индивидуальных портов в зависимости от устройств, которые к ним подключены (напр. ПК/печатающее устройство).
• Поддержка режима полного дуплекса позволяет увеличить вдвое эффективную пропускную способность сети.

Технические характеристики

Скорости передачи	10 Мб/с, 100 Мб/с (автоматическое согласование)
Режим передачи	10/100 Мб/с полудуплекс, дуплекс (автоматическое согласование)
Поддерживаемые стандарты	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: поддержка Flow-Control
Интерфейс	8 переключаемых портов RJ-45, с автоматическим обнаружением кроссовера (Авто MDI-MDIX)
Кабели/коннекторы	RJ-45 (10Base-T) – UTP категории 3, 4 или 5RJ-45 (100Base-TX) – UTP категории 5
Сигнальные диоды	Питание (POWER), скорость подключения (10/100), подключение/работа порта (LINK/ACT)
Фильтрация/пересылка пакетов (п/с – пакетов в секунду)	10 Мб/с: 14 880 п/с / 14 880 п/с100 Мб/с: 148 800 п/с / 148 800 п/с
Питание	Наружный блок питания 7,5 В пост. ток, 1 А
Размеры 160 x 94 x 30

Внешний вид устройства

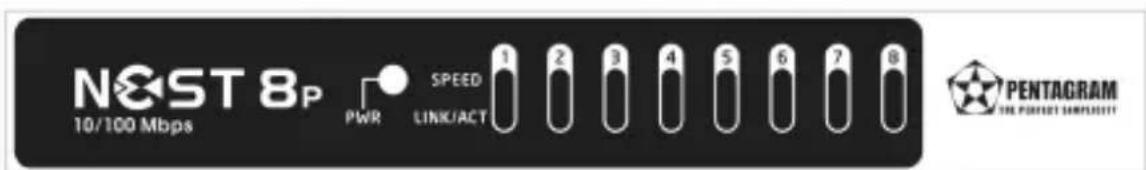

Передняя панель

На передней панели устройства находятся диоды, указывающие состояние устройства и индивидуальных портов. Один диод POWER указывает питание устройства, 8 пар диодов (10/100 и LINK/ACT) указывают работу индивидуальных портов.

Название	Цвет	Функция
POWER	Красный	Светит: Устройство подключено к электропитанию
10/100	Зеленый	Не светит: Нет по дключения или подключение 10 Мб/с
		Светит: подключение 100 Мб/с
LINK/ACT	Зеленый	Светит: связь с другим устройством
		Мигает: пересылка данных

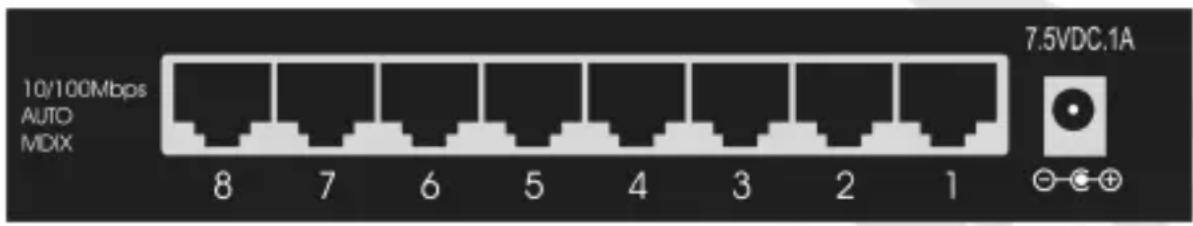

Задняя панель

На задней панели находятся порты RJ-45 для подсоединения сетевым кабелем компьютеров и других сетевых устройств, а также разъем питания.

Работа с устройством

1. Подключите блок питания (поставляемый в комплекте) к разъему питания на задней панели устройства, а затем подключите блок питания к электрической розетке.
2. Подсоедините компьютеры и другие сетевые устройства к разъемам RJ-45 коммутатора на его задней панели, используя сетевые кабели (нет в упаковке). Можно использовать любой порт для соединения с другим коммутатором (Uplink).

Полудуплекс и полный дуплекс

PENTAGRAM NEsT 8P поддерживает режимы полудуплекса и полного дуплекса в режимах 10Base-T и 100Base-TX.

Полудуплекс — невозможно отправлять и получать данные в одно и то же время. Данные отправляются по окончании приема.

Полный дуплекс – возможно отправлять и получать данные в одно и то же время. Этот режим позволяет вдвое увеличить пропускную способность канала.

Передача в полном дуплексе возможна:

• Между непосредственно связанными устройствами (напр. коммутатор-коммутатор, коммутатор-ПК)
• Если оба устройства поддерживают режим полного дуплекса
• Если оба устройства работают в одном и том же режиме автосогласования (напр. автосогласование-автосогласование или нет автосогласования-нет автосогласования.)

Автосогласование

У всех портов устройства функция автосогласования скорости передачи. Это позволяет для любого порта индивидуально выбрать лучшую доступную скорость в момент подключения к другому устройству.

В табеле представлены режимы, в которых будет работать коммутатор после соединения с разными устройствами.

Режим работы подключаемого устройства	Режим работы коммутатора PENTAGRAM
100 Мб/с без автосогласования	100 Мб/с (100Base-TX полудуплекс)
100 Мб/с с автосогласованием	200 Мб/с (100Base-TX полный дуплекс)
10 Мб/с без автосогласования	10 Мб/с (10Base-T полудуплекс)
10 Мб/с с автосогласованием	20 Мб/с (10Base-T полный дуплекс)
