BEDIENUNGSANLEITUNG NEsT 8P P 6202 Pentagram

ACHTUNG! Alle Informationen und technische Angaben können sich ändern, ohne dass es zuvor bekannt gegeben und/oder in dieser Anleitung vermerkt wird.

Alle Rechte vorbehalten, Vervielfältigung und Kopieren verboten.

Kurzanleitung zur Installation

Die neueste Fassung der Anleitung, Treiber und Software sind auf der Seite www.pentagram.eu erhältlich.

Einleitung

Wir gratulieren zur Wahl unseres Switches PENTAGRAM NEsT 8P. Wir sind überzeugt, dass dieses Gerät Ihren Erwartungen genügt und Ihnen einen guten Dienst leistet.

In der vorliegenden Anleitung bemühen wir uns die wichtigsten Fragen zu erläutern, die mit dem Gerät selbst und seiner Installation in Verbindung stehen.

Dieses Schaltgerät (engl. switching hub), gängig Switch genannt, ist ein Gerät, das mehrere Computer miteinanader vernetzen kann. Durch Einsatz unseres Gerätes können Sie Daten mit anderen Netzanwendern sehr schnell austauschen. Durch die Netzanbindung können Sie effizienter arbeiten und mit Ihren Bekannten die neuesten Spiele spielen, die den Multiplayer-Modus unterstützen. Von einem gewöhnlichen Vermittlungssystem (engl. hub) unterscheidet sich der Switch durch eine erhöhte Leistungsfähigkeit und geringere Netzwerkbelastung. Die erhöhte Leistungsfähigkeit und geringere Netzwerkbelastung werden durch Portumschaltung erzielt, genauer genommen durch Übermittlung von Daten nur an die Zielcomputer (ein gewöhnlicher Hub übermittelt Daten an alle Computer, wodurch das Netzwerk langsamer arbeitet).

Der Switch PENTAGRAM NEsT 8P ist einfach beim Bedienen und Installation. Durch die Unterstützung für die wichtigsten Standards kann man ein neues Netzwerk problemlos auf- bzw. ein bestehendes ausbauen.

Inhalt der Verpackung

1. PENTAGRAM NEsT 8P (P 6202)
2. Netzgerät 7,5 V, 1 A
3. Kurzanleitung zur Installation

Voraussetzungen

• Computer mit Netzwerkkarten, die einen der Standards (10Base-T, 100Base-TX) unterstützen
• UTP Netzwerkkabel: Kategorie 3, 4 oder 5 (10 Mb/s), UTP Kategorie 5 (100 Mb/s), mit RJ-45 Stecker

Funktionen des Gerätes

• Jeder Port unterstützt die automatische Crossover-Erkennung (MDI/MDI-X), wodurch der Switch mit anderen Geräten bzw. PCs schnell verbunden werden kann.
• Die Store and Forward Funktion erhöht zusätzlich den Datendurchsatz durch Filterung der fehlerhaften Datenpakete.
• Automatische Verhandlung der Datenrate für jeden einzelnen Port.
• Er unterstützt Modi der Flusskontrolle (flow control): back-pressure (Halbduplex) und IEEE802.3x (Vollduplex), um Fehler bei der Datenübertragung und -empfang mit unterschiedlichen Datenraten zu verhindern.
  • Die Anzeigedioden erlauben eine schnelle Netzwerk-Diagnose.
• Keine Konfiguration durch den Anwender erforderlich. Betriebsbereit gleich nach Anschluss. Der Switch stellt die Datenrate und den Übertragungsmodus für einzelne Ports je nach angeschlossenen Geräten (etwa PC/Drucker) automatisch ein.
• Durch die Unterstützung für den Vollduplex-Modus kann man den effektiven Datendurchsatz des Netzwerkes verdoppeln.

Spezifikation

Datenrate 10 Mb/s, 100 Mb/s (automatische Verhandlung)
Übermittlungsmodus	10/100 Mb/s Halbduplex, Duplex (automatische Verhandlung)
unterstützte Standards	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Schnittstelle	8 umschaltbare RJ-45 Ports mit automatischer Crossover-Erkennung (Auto MDI-MDIX)
Verkabelung/Anschlüsse	RJ-45 (10Base-T) – UTP Kategorie 3,4 bzw. 5RJ-45 (100Base-TX) – UTP Kategorie 5
Anzeigedioden	Stromversorgung (POWER), Datenrate (10/100), Verbindung hergestellt/in Betrieb (LINK/ACT)
Filterung/Paketübertragung(p/s – Pakete pro Sekunde)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Stromversorgung externes Netzteil 7,5 V DC	1 A
Abmessungen 160 x 94 x 30

Optik

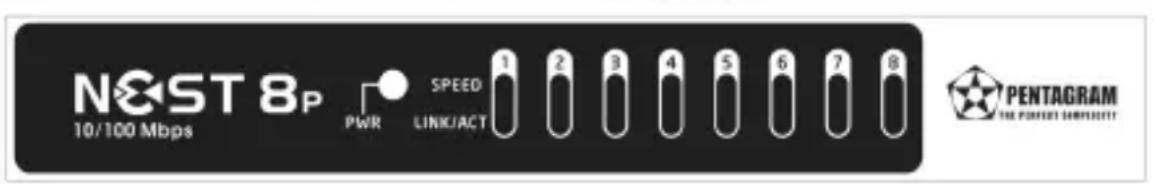

Frontpanel

Am Frontpanel befinden sich LED-Dioden, die den Betriebsstatus des Gerätes sowie der einzelnen Ports anzeigen. Eine Diode POWER zur Anzeige der Stromversorgung und 8 Dioden-Paare (10/100 und LINK/ACT), die den Betrieb einzelner Ports anzeigen.

NEST 8P 10/100 Mbps PWR SPEED LINK/ACT 1 2 3 4 5 6 7 8 PENTAGRAM THE POWER RESPECTIVE

Bezeichnung Farbe Funktion
POWER rot leuchtet: Gerät an Stromversorgung angeschlossen
10/100 grün	leuchtet nicht: keine Verbindung bzw. 10Mb/s
	leuchtet: 100Mb/s
LINK/ACT grün	leuchtet: Verbindung mit einem anderen Gerät
	blinkt: Datenübertragung

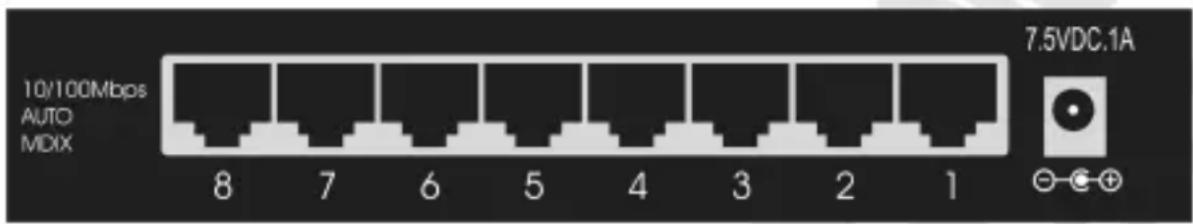

Rückplatte

An der Rückplatte befinden sich RJ-45 Ports, die zum Vernetzen der Computer und anderer Geräte dienen sowie eine Strombuchse.

10/100Mbps AUTO MDIX 8 7 6 5 4 3 2 1 7.5VDC.1A

Bedienung des Gerätes

1. Das mitgelieferte Netzteil an die Strombuchse anschliessen, die sich an der Geräterückplatte befindet, dann das Netzteil an die Stromdose anschliessen.
2. Computer und andere Netzwerkgeräte mit Netzwerkkabel (nicht mitgeliefert) an die RJ-45 Ports anschliessen, die sich an der Rückplatte des Gerätes befinden. Jeder Port am Gerät kann zum Anschliessen eines anderen Switches (uplink) dienen.

Halbduplex und Vollduplex

PENTAGRAM NEsT 8P unterstützt den Halb- und Vollduplex bei 10Base-T und 100Base-TX Modus.

Halbduplex – Daten können nicht zugleich versendet und empfangen werden. Die Versendung erfolgt nach erfolgreich abgeschlossenem Empfang.

Vollduplex – Daten können zugleich versendet und empfangen werden. Durch den Vollduplex-Modus kann man den Datendurchsatz verdoppeln.

Die Datenübertragung bei Vollduplex ist möglich:

• zwischen zwei unmittelbar verbundenen Geräten (etwa Switch–Switch, Switch–PC)
• wenn beide Geräte den Vollduplex-Modus unterstützen
• wenn beide Geräte im gleichen Modus der automatischen Verhandlung arbeiten (etwa automatische Verhandlung – automatische Verhandlung oder keine automatische Verhandlung – keine automatische Verhandlung)

Automatische Verhandlung

Jeder Geräteport unterstützt Funktion der automatischen Verhandlung der Datenrate. Dadurch kann für jeden Port individuell die beste verfügbare Datenrate beim Anschliessen an ein anderes Gerät gewählt werden.

Die Tabelle schildert Modi, bei denen das Gerät arbeitet, wenn er mit einem anderen Gerät verbunden wird.

Betriebsmodus des anzuschliessenden Gerätes Betriebsmodus des PENTAGRAM Switches

100 Mb/s ohne automatische Verhandlung 100 Mb/s (100Base-TX Halbduplex)

100 Mb/s mit automatischer Verhandlung 200 Mb/s (100Base-TX Vollduplex)

10 Mb/s ohne automatische Verhandlung 10 Mb/s (10Base-T Halbduplex)

10 Mb/s mit automatischer Verhandlung 20 Mb/s (10Base-T Vollduplex)
