Produkttyp	Switching Hub (Switch)
Marke	Pentagram
Modell	NEsT 5P P 6201
Anschlüsse	5 x RJ-45 (10/100 Mbps) mit Auto MDI/MDIX
Übertragungsgeschwindigkeit	10/100 Mbps (Auto-Negotiation)
Duplexmodus	Halb-/Vollduplex
Standards	IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3x (Flusskontrolle)
Switching-Methode	Store-and-Forward
Paketfilter-/Weiterleitungsrate	10 Mbps: 14.880 pps; 100 Mbps: 148.800 pps
Flusskontrolle	Backpressure (Halbduplex), IEEE 802.3x (Vollduplex)
Stromversorgung	Externes Netzteil 9V AC, 1A
Stromverbrauch	Max. 4W
Abmessungen (B x T x H)	104 x 69 x 28 mm
Gewicht	Ca. 0,2 kg (geschätzt)
LED-Anzeigen	Power (PWR), Link/Activity (LINK/ACT) pro Port
Verkabelung	UTP Cat. 3, 4 oder 5 (10Base-T), Cat. 5 (100Base-TX)
Auto-Crossover	Ja (Auto MDI/MDIX)
Installation	Plug-and-Play, keine Konfiguration erforderlich
Betriebsumgebung	Nur für den Innenbereich
Wartung	Mit einem trockenen Tuch reinigen, vor Feuchtigkeit schützen
Sicherheit	Niederspannungsgerät, örtliche elektrische Vorschriften beachten
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; bei Problemen Support kontaktieren
Mitgeliefertes Zubehör	Netzteil, Schnellinstallationsanleitung

Häufig gestellte Fragen - NEsT 5P P 6201 Pentagram

Wie richte ich den Pentagram NEsT 5P Switch ein?

Schließen Sie einfach das Netzteil an den Switch und eine Steckdose an, und verbinden Sie dann Ihre Computer oder anderen Geräte mit einem der 5 RJ-45-Anschlüsse mit Standard-Ethernet-Kabeln. Der Switch ist Plug-and-Play und erfordert keine Konfiguration.

Muss ich den Switch vor der Verwendung konfigurieren?

Nein, der Switch ist vollständig automatisch. Er unterstützt Auto-Negotiation für Geschwindigkeit und Duplex sowie Auto MDI/MDIX für den Kabeltyp. Einfach anschließen und es funktioniert.

Welche Art von Ethernet-Kabeln sollte ich verwenden?

Für den 10-Mbps-Betrieb verwenden Sie UTP Cat. 3, 4 oder 5-Kabel. Für den 100-Mbps-Betrieb verwenden Sie UTP Cat. 5 oder höher. Alle Kabel müssen RJ-45-Stecker haben und eine maximale Länge von 100 Metern.

Kann ich diesen Switch an einen anderen Switch oder Hub anschließen?

Ja, Sie können jeden Port dieses Switches mit einem anderen Switch oder Hub über ein Standard-Straight-through-Ethernet-Kabel verbinden. Die Auto MDI/MDIX-Funktion macht ein Crossover-Kabel überflüssig.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

Die PWR-LED (grün) leuchtet, wenn die Stromversorgung eingeschaltet ist. Jeder Port hat eine LINK/ACT-LED (grün): dauerhaft leuchtend, wenn eine Verbindung hergestellt ist, blinkend bei Datenaktivität.

Was ist der Unterschied zwischen einem Switch und einem Hub?

Ein Switch sendet Daten nur an das Zielgerät (Port-Switching), wodurch die Netzwerklast reduziert und die Leistung verbessert wird. Ein Hub sendet Daten an alle Geräte, was zu mehr Kollisionen und langsameren Geschwindigkeiten führt.

Unterstützt der Switch den Vollduplex-Modus?

Ja, er unterstützt Vollduplex auf allen Ports für 10 Mbps und 100 Mbps. Vollduplex ermöglicht gleichzeitiges Senden und Empfangen, was die Bandbreite effektiv verdoppelt.

Wie kann ich überprüfen, ob der Switch ordnungsgemäß funktioniert?

Überprüfen Sie, ob die PWR-LED leuchtet. Wenn ein Gerät angeschlossen und eingeschaltet ist, sollte die entsprechende LINK/ACT-LED dauerhaft leuchten (Verbindung) und bei Datenübertragung blinken.

Benötige ich ein Crossover-Kabel, um zwei Switches zu verbinden?

Nein, da alle Ports Auto MDI/MDIX unterstützen. Sie können ein Standard-Straight-through-Kabel verwenden, um diesen Switch mit einem anderen Switch, Hub oder Computer zu verbinden.

Was ist die maximale Kabellänge für einen zuverlässigen Betrieb?

Die maximale Segmentlänge beträgt 100 Meter (328 Fuß) sowohl für 10Base-T als auch 100Base-TX bei Verwendung geeigneter UTP-Verkabelung.

BEDIENUNGSANLEITUNG NEsT 5P P 6201 Pentagram

ACHTUNG! Alle Informationen und technische Angaben können sich ändern, ohne dass es zuvor bekannt gegeben und/oder in dieser Anleitung vermerkt wird.

Alle Rechte vorbehalten, Vervielfältigung und Kopieren verboten.

Kurzanleitung zur Installation

Die neueste Fassung der Anleitung, Treiber und Software sind auf der Seite www.pentagram.eu erhältlich.

Einleitung

Wir gratulieren zur Wahl unseres Switches PENTAGRAM NEsT 5P. Wir sind überzeugt, dass dieses Gerät Ihren Erwartungen genügt und Ihnen einen guten Dienst leistet.

In der vorliegenden Anleitung bemühen wir uns die wichtigsten Fragen zu erläutern, die mit dem Gerät selbst und seiner Installation in Verbindung stehen.

Dieses Schaltgerät (engl. switching hub), gängig Switch genannt, ist ein Gerät, das mehrere Computer miteinanader vernetzen kann. Durch Einsatz unseres Gerätes können Sie Daten mit anderen Netzanwendern sehr schnell austauschen. Durch die Netzanbindung können Sie effizienter arbeiten und mit Ihren Bekannten die neuesten Spiele spielen, die den Multiplayer-Modus unterstützen. Von einem gewöhnlichen Vermittlungssystem (engl. hub) unterscheidet sich der Switch durch eine erhöhte Leistungsfähigkeit und geringere Netzwerkbelastung. Die erhöhte Leistungsfähigkeit und geringere Netzwerkbelastung werden durch Portumschaltung erzielt, genauer genommen durch Übermittlung von Daten nur an die Zielcomputer (ein gewöhnlicher Hub übermittelt Daten an alle Computer, wodurch das Netzwerk langsamer arbeitet).

Der Switch PENTAGRAM NEsT 5P ist einfach beim Bedienen und Installation. Durch die Unterstützung für die wichtigsten Standards kann man ein neues Netzwerk problemlos auf- bzw. ein bestehendes ausbauen.

Inhalt der Verpackung

1. PENTAGRAM NEsT 5P (P 6201)
2. Netzgerät 9 V AC, 1 A
3. Kurzanleitung zur Installation

Voraussetzungen

• Computer mit Netzwerkkarten, die einen der Standards (10Base-T, 100Base-TX) unterstützen
• UTP Netzwerkkabel: Kategorie 3, 4 oder 5 (10 Mb/s), UTP Kategorie 5 (100 Mb/s), mit RJ-45 Stecker

Funktionen des Gerätes

• Jeder Port unterstützt die automatische Crossover-Erkennung (MDI/MDI-X), wodurch der Switch mit anderen Geräten bzw. PCs schnell verbunden werden kann.
• Die Store and Forward Funktion erhöht zusätzlich den Datendurchsatz durch Filterung der fehlerhaften Datenpakete.
• Automatische Verhandlung der Datenrate für jeden einzelnen Port.
• Er unterstützt Modi der Flusskontrolle (flow control): back-pressure (Halbduplex) und IEEE802.3x (Vollduplex), um Fehler bei der Datenübertragung und -empfang mit unterschiedlichen Datenraten zu verhindern.
  • Die Anzeigedioden erlauben eine schnelle Netzwerk-Diagnose.
• Keine Konfiguration durch den Anwender erforderlich. Betriebsbereit gleich nach Anschluss. Der Switch stellt die Datenrate und den Übertragungsmodus für einzelne Ports je nach angeschlossenen Geräten (etwa PC/Drucker) automatisch ein.
• Durch die Unterstützung für den Vollduplex-Modus kann man den effektiven Datendurchsatz des Netzwerkes verdoppeln.

Spezifikation

Datenrate 10 Mb/s, 100 Mb/s (automatische Verhandlung)
Übermittlungsmodus	10/100 Mb/s Halbduplex, Duplex (automatische Verhandlung)
unterstützte Standards	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Schnittstelle	5 umschaltbare RJ-45 Ports mit automatischer Crossover-Erkennung (Auto MDI-MDIX)
Verkabelung/Anschlüsse	RJ-45 (10Base-T) – UTP Kategorie 3,4 bzw. 5RJ-45 (100Base-TX) – UTP Kategorie 5
Anzeigedioden	Stromversorgung (PWR), Verbindung hergestellt/in Betrieb (LINK/ACT)
Filterung/Paketübertragung(p/s – Pakete pro Sekunde)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Stromaufnahme maximal 4 W
Stromversorgung externes Netzteil 9 V AC, 1	A
Abmessungen 104 x 69 x 28

Optik

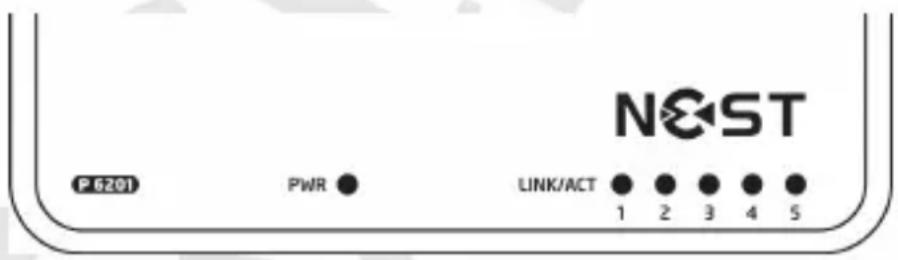

Frontpanel

Am Frontpanel befinden sich LED-Dioden, die den Betriebsstatus des Gerätes sowie der einzelnen Ports anzeigen. Eine Diode PWR zur Anzeige der Stromversorgung des Gerätes und 5 Dioden (LINK/ACT), die den Betrieb einzelner Ports anzeigen.

NOST P 6201 PWR LINK/ACT 1 2 3 4 5

Bezeichnung Farbe Funktion
PWR grün leuchtet: Gerät an Stromversorgung angeschlossen
LINK/ACT grün	leuchtet: Verbindung mit einem anderen Gerät
	blinkt: Datenübertragung

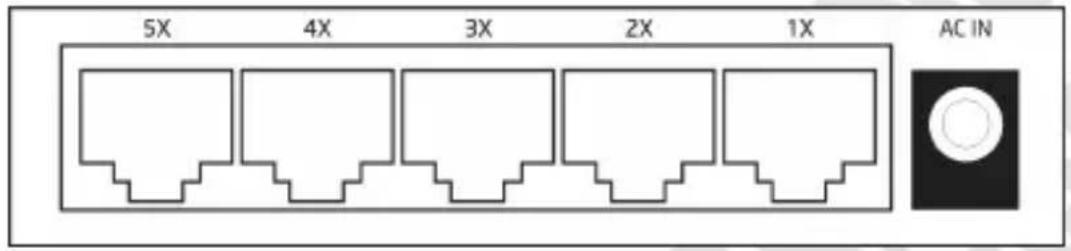

Rückplatte

An der Rückplatte befinden sich RJ-45 Ports, die zum Vernetzen der Computer und anderer Geräte dienen sowie eine Strombuchse.

5X 4X 3X 2X 1X AC IN

Bedienung des Gerätes

1. Das mitgelieferte Netzteil an die Strombuchse anschliessen, die sich an der Geräterückplatte befindet, dann das Netzteil an die Stromdose anschliessen.
2. Computer und andere Netzwerkgeräte mit Netzwerkkabel (nicht mitgeliefert) an die RJ-45 Ports anschliessen, die sich an der Rückplatte des Gerätes befinden. Jeder Port am Gerät kann zum Anschliessen eines anderen Switches (uplink) dienen.

Halbduplex und Vollduplex

PENTAGRAM NEsT 5P unterstützt den Halb- und Vollduplex bei 10Base-T und 100Base-TX Modus.

Halbduplex – Daten können nicht zugleich versendet und empfangen werden. Die Versendung erfolgt nach erfolgreich abgeschlossenem Empfang.

Vollduplex – Daten können zugleich versendet und empfangen werden. Durch den Vollduplex-Modus kann man den Datendurchsatz verdoppeln.

Die Datenübertragung bei Vollduplex ist möglich:

• zwischen zwei unmittelbar verbundenen Geräten (etwa Switch–Switch, Switch–PC)
• wenn beide Geräte den Vollduplex-Modus unterstützen
• wenn beide Geräte im gleichen Modus der automatischen Verhandlung arbeiten (etwa automatische Verhandlung – automatische Verhandlung oder keine automatische Verhandlung – keine automatische Verhandlung)

Automatische Verhandlung

Jeder Geräteport unterstützt Funktion der automatischen Verhandlung der Datenrate. Dadurch kann für jeden Port individuell die beste verfügbare Datenrate beim Anschliessen an ein anderes Gerät gewählt werden.

Die Tabelle schildert Modi, bei denen das Gerät arbeitet, wenn er mit einem anderen Gerät verbunden wird.

Betriebsmodus des anzuschliessenden Gerätes Betriebsmodus des PENTAGRAM Switches

100 Mb/s ohne automatische Verhandlung 100 Mb/s (100Base-TX Halbduplex)

100 Mb/s mit automatischer Verhandlung 200 Mb/s (100Base-TX Vollduplex)

10 Mb/s ohne automatische Verhandlung 10 Mb/s (10Base-T Halbduplex)

10 Mb/s mit automatischer Verhandlung 20 Mb/s (10Base-T Vollduplex)
