NÁVOD NA OBSLUHU NEsT 5P P 6201 Pentagram

POZOR! Všetky informácie a technické údaje sa môžu zmenit bez predchádzajúceho upozornenia a/alebo poznámky v tomto návode.

Všetky práva vyhradené, reprodukovanie a kopírovanie je zakázané.

Návod na rýchlu inštaláciu

Najnovšie verzie návodu, ovládačov a softvér sú dostupné na stránke www.pentagram.eu

Úvod

V tomto návode sa pokusíme zmienit' o najdôležitejších otázkach spojených s týmto zariadením a jeho inštaláciou.

Switching hub, populárne nazývaný switch, je zariadenie, ktoré umožňuje spojit v jednej sieti niekol’ko počítačov. Pomocou nášho zariadenia budete môč’ veľmi rýchlo vymieňat’ dáta s inými užívateľmi. Sieťové pripojenie Vám umožní výkonnejšie pracovať a tiež hrat’ s priatel’mi najnovšie hry, ktoré podporujú režim viacerých hráčov (multiplayer). Od obyčajného hubu sa switch liší vyšším výkonom a tým, že umožňuje znížiť zaťaženie siete. Vyšší výkon a zníženie zaťaženia siete je dosiahnuté pomocou prepínania portov, presnejšie povedané prenosom dát len do ciel’ových počítačov (obyčajný hub odosiela dáta do všetkých počítačov, a tým pádom podstatne spomaľuje prácu siete).

Obsluha a inštalácia switching hubu PENTAGRAM NEsT 5P je l'ahká. Vd'aka možnosti obsluhy najdôležitejších štandardov môžeme l'ahko vytvorit novú siet alebo rozšírit jestvujúcu.

Obsah balenia

1. PENTAGRAM NEsT 5P (P 6201)
2. Napájací zdroj 9 V AC, 1 A
3. Návod na rýchlu inštaláciu

Požiadavky

• Počítače vybavené sietovou kartou, ktorá pracuje v jednom z podporovaných štandardov (10Base-T, 100Base-TX)
• Sieťové káble UTP Kategória 3, 4 alebo 5 (10 Mb/s), UTP Kategória 5 (100 Mb/s), vybavené konektorom RJ-45

Funkcie zariadenia

- Každý port má funkciu automatickej detekcie prekríženia (MDI/MDI-X), ktorá umožňuje rýchle pripojenie switcha k iným zariadeniam alebo počítačom.

- Funkcia Store and Forward umožňuje d'alšie zvýšenie priepustnosti siete vďaka filtrovaniu chybných paketov.

- Automatické nastavenie rýchlosti samostatne pre každý port.

- Podporuje režimy riadenia toku dát (flow control) back-pressure (polovičný duplex) a IEEE802.3x (plný duplex), aby sa zabránilo vzniku chýb počas prenosu a príjmu dát s rôznou rýchlostou.

• Signalizačné diódy umožňujú rýchlu diagnostiku práce siete.

- Nevyžaduje vykonanie konfigurácie užívatelom. Stačí ho jednoducho zapojiť a môžete pracovat'. Switch automaticky nastaví rýchlost' a režim prenosu pre jednotlivé porty v závislosti na zariadeniach, ktoré sú k nim pripojené (napr. počítač/tlačiareň).

- Podpora režimu plného duplexu dovoľuje dvojnásobné zvýšenie efektívnej priepustnosti siete.

Špecifikácie

Rýchlost' prenosu 10 Mb/s, 100 Mb/s (Automatické nastavenie)
Režim prenosu	10/100 Mb/s polovičný duplex, duplex (Automatické nastavenie)
Podporované štandardy	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Rozhranie	5 prepínaných portov RJ-45, s automatickou detekciou prekríženia (Auto MDI-MDIX)
Kabeláž/Prípojky	RJ-45 (10Base-T) – UTP Kategória 3,4 alebo 5RJ-45 (100Base-TX) – UTP Kategória 5
Signalizačné diódy	Napájanie (PWR), stav spojenia a aktivity portu (LINK/ACT)
Filtrovanie/Prenos paketov (p/s – pakety za sekundu)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Príkon Maximálne 4 W
Napájanie vonkajší napájací zdroj 9 V AC, 1 A
Rozmery 104 x 69 x 28

Vzhl'ad zariadenia

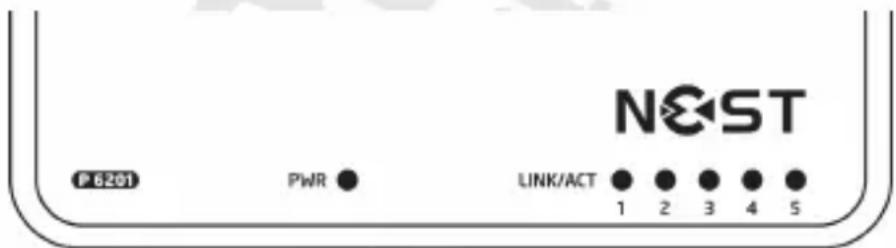

Predný panel

Na prednom paneli prístroja sa nachádzajú diódy signalizujúce stav zariadenia a konkrétnych portov. Jedna PWR dióda signalizuje napájanie prístroja a 5 diód (LINK/ACT) indikuje prácu jednotlivých portov.

Názov Farba Funkcia
PWR Zelená Svieti	Zariadenie je pripojené	k napájacému zdroju
LINK/ACT Zelená		Svieti: Spojenie s iným zariadením
		Bliká: Prenos dát

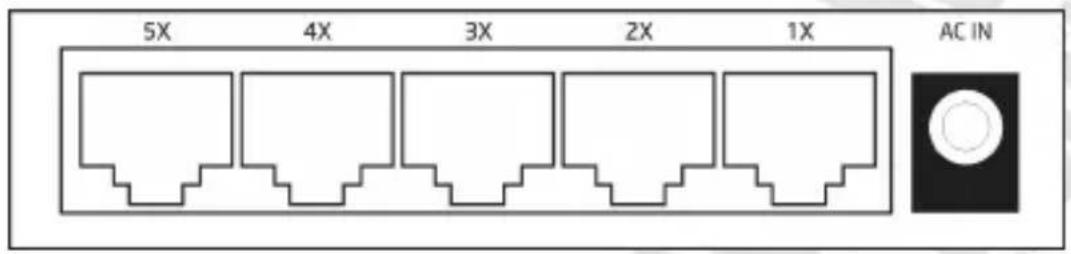

Zadný panel

Na zadnom paneli sa nachádzajú porty RJ-45, ktoré slúžia k pripojeniu počítačov a iných sietových zariadení pomocou sietového kábla, a tiež napájacia zdierka.

5X 4X 3X 2X 1X AC IN

Obsluha zariadenia

1. Zapojte napájací zdroj zo súpravy do napájacej zdieky na zadnom paneli prístroja a potom zapojte napájací zdroj do elektrickej zásuvky.
2. Do portov RJ-45, nachádzajúcich sa na zadnom paneli prístroja, zapojte pomocou siet'ových káblov (nie sú súčasťou súpravy) počítače a iné siet'ové zariadenia. Každý port prístroja možno využit' pre spojenie s iným switchom (Uplink).

Polovičný duplex a plný duplex

PENTAGRAM NEsT 5P podporuje režimy polovičného a plného duplexu v režimoch 10Base-T a 100Base-TX.

Polovičný duplex – dáta nemožno vysielat' a prijímat' súčasne. Odoslanie dát nasleduje po skončeniu príjmu.

Plný duplex – dáta možno vysielat' a prijímat' súčasne. Režim plného duplexu umožňuje dvojnásobne zvýšit' priepustnosť kanálu.

Prenos v plnom duplexe je možný:

• Medzi priamo prepojenými zariadeniami (napr. switch–switch, switch–PC)
• Ak obidve zariadenia podporujú režim plného duplexu
• Ak obidve zariadenia pracujú v tom istom režime automatického nastavenia rýchlosti (napr. Autonegotiation – Autonegotiation, alebo no Autonegotiation – no Autonegotiation.)

Automatické nastavenie rýchlosti (Autonegotiation)

Každý port prístroja má funkciu automatického nastavenia rýchlosti spojenia. Dovoľuje to zvolit' pre každý port osobitne najlepšiu dostupnú rýchlost' v momente pripojenia k inému zariadeniu.

Tabuľka uvádza režimy, v których bude prístroj pracovať po pripojeniu k rôznym zariadeniam.

Pracovný režim pripojovaného zariadenia Pracovný režim switcha PENTAGRAM

100 Mb/s bez automatického nastavenia rýchlosti 100 Mb/s (100Base-TX polovičný duplex)

100 Mb/s s automatickým nastavením rýchlosti 200 Mb/s (100Base-TX plný duplex)

10 Mb/s bez automatického nastavenia rýchlosti 10 Mb/s (10Base-T polovičný duplex)

10 Mb/s s automatickým nastavením rýchlosti 20 Mb/s (10Base-T plný duplex)
