Quadpen P 2002 - Tablet Pentagram - Bezplatný návod na obsluhu

Typ produktu	Grafický tablet
Značka	Pentagram
Model	Quadpen P 2002
Rozmery tabletu (Š x H x V)	200 x 196 x 6 mm
Aktívna plocha	127 x 95 mm
Hmotnosť (približne)	300 g (odhadom)
Výška snímania	6 mm
Úrovne citlivosti na tlak	1024
Presnosť	0,254 mm
Rozlíšenie	2540 lpi
Rozhranie	USB
Napájanie (pero)	1 x AAAA batéria (1,5V)
Podporované operačné systémy	Windows 98/Me/2000/XP, MacOS 9.x/10.x
Súčasťou balenia	Bezdrôtové pero, držiak pera, USB kábel, 2 CD-ROMy, batéria
Hlavné funkcie	Kreslenie, písanie rukou, navigácia, vstup citlivý na tlak, absolútne/relatívne sledovanie, prispôsobiteľné tlačidlá
Tlačidlá pera	Stlačenie hrotu, tlačidlo na tele (programovateľné)
Režimy sledovania	Režimy absolútny (tablet) a relatívny (myš)
Konfigurácia	Cez ikonu tabletu v Ovládacom paneli (Windows) alebo systémové nastavenia (Mac)
Údržba	Čistite mäkkou suchou handričkou; vyhýbajte sa kvapalinám a abrazívnym prostriedkom
Bezpečnosť	Používajte iba špecifikovanú batériu; chráňte pred vodou a nadmerným teplom
Náhradné diely / Opraviteľnosť	Pero a batéria sú vymeniteľné; vo vnútri tabletu nie sú žiadne diely opraviteľné používateľom

Často kladené otázky - Quadpen P 2002 Pentagram

Ako nainštalujem Quadpen P 2002 v systéme Windows?

Zapojte USB konektor do USB portu. Vložte CD a spustite inštalačnú ponuku. Kliknite na 'Inštalovať grafický tablet' a postupujte podľa pokynov. Pre Windows 98 možno budete musieť vyhľadať ovládače. Pre Windows XP, ak sa zobrazí výzva, kliknite na 'Pokračovať napriek tomu'.

Akú batériu používa pero a ako ju vymením?

Pero používa jednu AAAA (LR01) 1,5V batériu. Odskrutkujte koncovú čiapočku, posuňte sponu a kryt, vložte batériu mínusom (-) smerom k hrotu pera a potom znova zložte.

Môžem tablet používať bez inštalácie ovládačov?

Tablet môže fungovať ako základná myš bez ovládačov, ale pre plnú citlivosť na tlak a prispôsobenie tlačidiel musíte nainštalovať ovládače z priloženého CD.

Ako nastavím citlivosť na tlak?

Otvorte konfiguráciu tabletu v Ovládacom paneli, prejdite na kartu 'Pocit hrotu'. Upravte posuvník 'Citlivosť na tlak' a otestujte v oblasti 'Test tlaku'. Jemnejšie nastavenie dáva hrubšie čiary s menšou silou.

Ako zmením funkcie tlačidiel pera?

V Ovládacom paneli dvakrát kliknite na ikonu tabletu, prejdite na kartu 'Tlačidlá'. Vyberte tlačidlo, ktoré chcete zmeniť (napr. tlačidlo na tele) a vyberte akciu zo zoznamu, alebo kliknite na 'Použiť predvolené' na reset.

Je tablet kompatibilný s Macom?

Áno, podporuje MacOS 9.x a 10.x. CD obsahuje ovládače pre Mac; manuál pre Mac nájdete tiež na CD.

Ako čistím tablet?

Použite mäkkú suchú handričku na utretie povrchu. Nepoužívajte kvapaliny, abrazívne čistiace prostriedky ani neponárajte tablet do vody.

LED na tablete nesvieti. Čo mám robiť?

Uistite sa, že USB kábel je pevne zapojený. Skúste iný USB port. Ak stále nesvieti, port môže byť nedostupný alebo tablet môže byť chybný.

Aký je rozdiel medzi absolútnym a relatívnym sledovaním?

Absolútny režim mapuje celý tablet na obrazovku, takže kurzor skočí na pozíciu zodpovedajúcu hrotu pera. Relatívny režim funguje ako myš: pohyb pera pohybuje kurzorom relatívne k jeho aktuálnej pozícii. Absolútny režim sa zvyčajne uprednostňuje pri kreslení.

Ako nastavím vlastnú oblasť sledovania?

Na karte 'Sledovanie' kliknite na 'Nastaviť veľkosť oblasti'. Potom stlačte hrot pera v jednom rohu požadovanej oblasti, potiahnite do protiľahlého rohu a uvoľnite. Zapnite 'Zachovať pomer strán', aby sa prispôsobilo tvaru obrazovky.

NÁVOD NA OBSLUHU Quadpen P 2002 Pentagram

PENTAGRAM neustále pracuje na zdokonaľovaní svojich výrobkov, v súvislosti s tým sa všetky informácie a technické údaje obsiahnuté v tomto návode môžu zmenit bez predchádzajúceho upozornenia.

© 2005 PENTAGRAM

Všetky práva vyhradené, rozmnožovanie a/alebo kopírovanie je zakázané.

Đakujeme Vám za nákup tabletu PENTAGRAM Quadpen, grafického zariadenia pre Váš počítač. Teraz, s pomocou tabletu PENTAGRAM Quadpen dokážete o veľa viac, ako doposial's pomocou myšky. Tablet bol vyvinutý ako nástroj pre grafikov k systémom CAD/CAM, avšak tablety PENTAGRAM sa vďaka nevysokej cene a veľkým možnostiam výborne hodí tiež na rôzne domácie použitie.

Obsah balenia

Grafický tablet PENTAGRAM Quadpen

Pero

Podložka pod pero

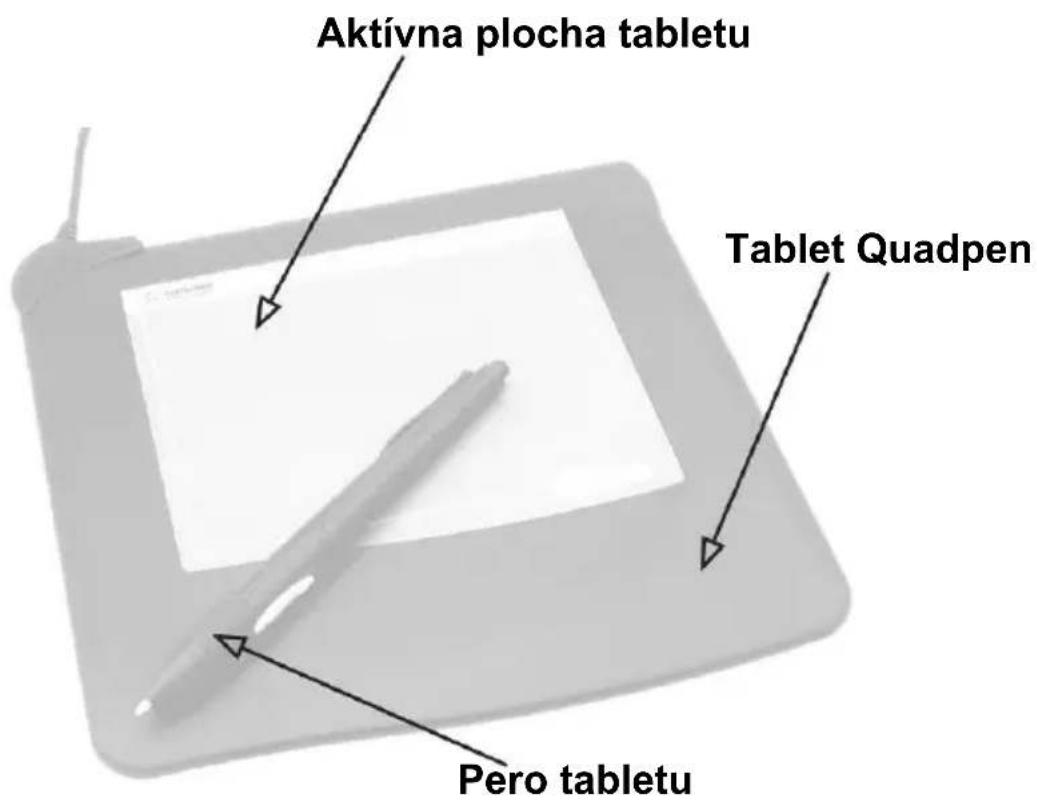

Popis súčastí tabletu

Príprava tabletu na prácu

Napájanie

Pre správne fungovanie tabletu je potrebné napájanie pera. Používa sa batéria 1,5 V typu LR-01 (AAAA). Batériu treba vložit' do pera po predchádzajúcom vyskrutkovaní zadnej časti pera (ako pri výmene náplne do gul'ôčkového pera).

Tablet sa pripojuje k voľnému USB portu, ktorý obvykle nájdeme na zadnej strane počítača. V tom prípade je tablet napájaný tiež cez USB port. Všetko je spojené jedným káblom.

Inštalácia tabletu

Pre užívatel'ov systému Windows 98/Me/2000/XP

1. Po spustení systému Windows 98/Me/2000/XP pripojte tablet k počítaču.

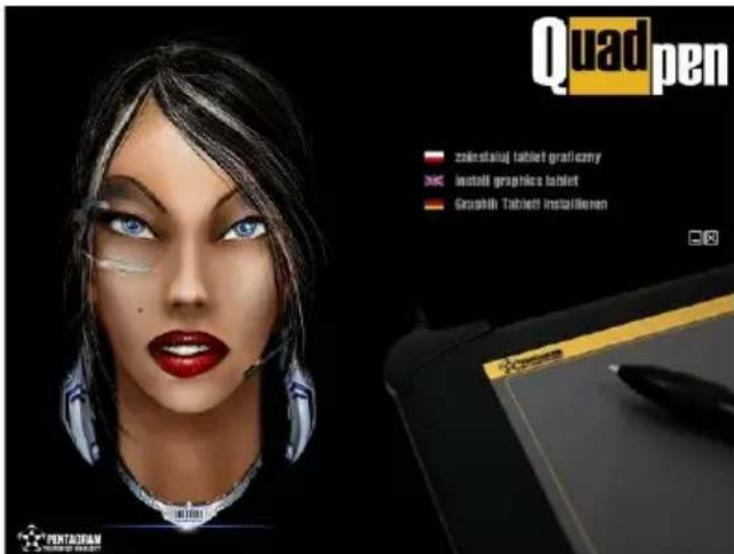

2. Po pripojení tabletu k počítaču vložte priložené CD so softvérom do mechaniky CD-ROM. Automaticky sa spustí inštalačný program. Ak máte vypnuté automatické spúštanie CD, spustite súbor „setup.exe“ v hlavnom adresári CD. Po otvoreniu okna inštalačného programu kliknite na „nainštaluj grafický tablet“ a spustěte inštaláciu.

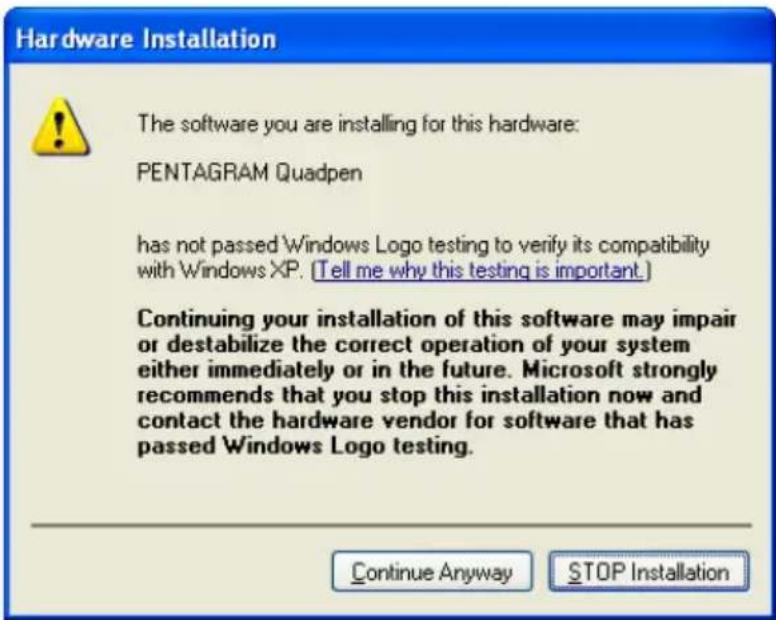

1. Ak sa objaví nižšie uvedená správa, kliknite na „Rovnako pokračovat“.

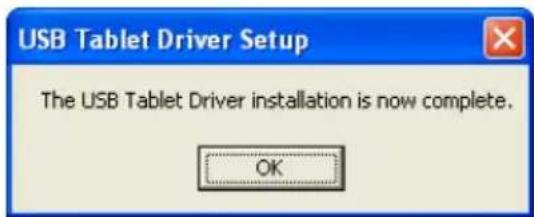

1. Inštalácia bola úspešne dokončená. Kliknite na „OK”.

Konfigurácia tabletu

Prístup ku konfigurácii tabletu je možný cez ikonu „Tablet” v Ovládacom paneli systému Windows (pre XP: Ovládací Panel/Zvolit’ kategóriu/Tlačiarne a iné zariadenia/Tablet). Po dvojitom kliknutí na túto ikonu sa otvorí okno s nastaveniami.

Karta „Info”

Na tejto karte sa nachádzajú základne informácie o tablete a jeho parametroch (sekcia „Device”). Nájdeme tu tiež verziu používaného ovládača – sekcia „Driver”.

Karta „Buttons”

Tu môžete nadelinovat' reakcie tabletu na stlačení daného tlačidla.

Button Label – zvol'te tlačidlo pre zmenu reakcie

Action – vyberte akciu pre zvolené tlačidlo

Use Defaults – návrat k pôvodnému nastaveniu

Karta „Tracking”

Tracking Mode – voľba režimu sledovania. Absolute režim prenáša náš pohyb perom priamo do počítača. Relative režim umožňuje zmenit’ reakciu tabletu s pomocou prepínača Sensitivity.

Sensitivity – používa sa pre nastavenie reakcie tabletu na naše pohyby.

Track Entire Tablet – sleduje pohyby pera na celej ploche tabletu.

Set Region Size – môžete určit' veľkost' aktívnej plochy (plocha, kde sú sledované pohyby pera) tabletu.

Preserve Aspect Ratio – označenie tejto vol'by umožní zachovat' nemenné proporcie (tie isté, ako v tablete) šírky a dížky označenej aktívnej plochy tabletu.

Karta „Response“

Speed – týmto posuvným tlačidlom môžete nastavit' minimálnu rýchlost' dvojitého kliknutia koncom pera na ploche tabletu tak, aby fungovalo ako dvojité kliknutie, a nie ako dve samostatné kliknutia. Nové nastavenie môžete skontrolovať na testovacej ploche.

Area – týmto posuvným tlačidlom môžete nastavit, na akej ploche budú dve rýchle kliknutia koncom pera platit' ako jedno dvojité kliknutie, a nie ako dve samostatné kliknutia. Nové nastavenie môžete skontrolovať na testovacej ploche.

Use Defaults – umožňuje návrat k pôvodnému nastaveniu ovládača.

Karta „Tip Feel”

Click Pressure – umožňuje nadefinovat' reakciu tabletu na prítlak počas kliknutia.

Pressure Sensitivity – umožňuje nadefinovat' reakciu tabletu na prítlak počas pohybu pera po ploche tabletu.

Pressure Test – plocha, na ktorej možno vyskúšať silu prítlaku.

Click Test – plocha, na na ktorej možno vyskúšat' kliknutie.

Clear Test Area – vyčistí testovaciu plochu.

Use Defaults – umožňuje návrat k pôvodnému nastaveniu ovládača.

Dodatočné informácie

Technické údaje

Minimálne požiadavky

Systém Windows 98/Me/2000/XP na počítaču Pentium PC alebo lepšom

Systém MacOS na počítaču iMac, G3, PowerMac alebo PowerBook

32 MB pamäti RAM

Vol'ný USB port

Kompatibilita so softvérom

PENTAGRAM Quadpen dobre spolupracuje s l'ubovol'nými programami v prostredí Windows 98/Me/2000/XP alebo MacOS 9.x/10.x.

Návod na inštaláciu na počítaču Mac v elektronickej verzii sa nachádza na CD-ROM.
