Quadpen P 2002 - Tablet Pentagram - Kostenlose Bedienungsanleitung

Produkttyp	Grafiktablett
Marke	Pentagram
Modell	Quadpen P 2002
Tablet-Abmessungen (B x T x H)	200 x 196 x 6 mm
Aktive Fläche	127 x 95 mm
Gewicht (ca.)	300 g (geschätzt)
Lesehöhe	6 mm
Druckempfindlichkeitsstufen	1024
Genauigkeit	0,254 mm
Auflösung	2540 lpi
Schnittstelle	USB
Stromversorgung (Stift)	1 x AAAA-Batterie (1,5 V)
Unterstützte Betriebssysteme	Windows 98/Me/2000/XP, MacOS 9.x/10.x
Mitgeliefertes Zubehör	Kabelloser Stift, Stifthalter, USB-Kabel, 2 CD-ROMs, Batterie
Hauptfunktionen	Zeichnen, Handschrift, Navigation, druckempfindliche Eingabe, absolute/relative Verfolgung, anpassbare Tasten
Stifttasten	Spitzenklick, Schafttaste (programmierbar)
Verfolgungsmodi	Absoluter (Tablet) und relativer (Maus) Modus
Konfiguration	Über das Tablet-Symbol in der Systemsteuerung (Windows) oder die Systemeinstellungen (Mac)
Wartung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten und Scheuermittel vermeiden
Sicherheit	Nur angegebene Batterie verwenden; von Wasser und übermäßiger Hitze fernhalten
Ersatzteile / Reparaturfähigkeit	Stift und Batterie sind austauschbar; keine vom Benutzer zu wartenden Teile im Tablet

Häufig gestellte Fragen - Quadpen P 2002 Pentagram

Wie installiere ich das Quadpen P 2002 unter Windows?

Stecken Sie den USB-Stecker in einen USB-Anschluss. Legen Sie die CD ein und führen Sie das Setup-Menü aus. Klicken Sie auf 'Grafiktablett installieren' und folgen Sie den Anweisungen. Für Windows 98 müssen Sie möglicherweise nach Treibern suchen. Klicken Sie bei Windows XP auf 'Trotzdem fortsetzen', wenn Sie dazu aufgefordert werden.

Welche Batterie verwendet der Stift und wie wechsle ich sie?

Der Stift verwendet eine AAAA (LR01) 1,5V Batterie. Schrauben Sie die Endkappe ab, schieben Sie den Clip und die Abdeckung ab, setzen Sie die Batterie mit Minus (-) zur Stiftspitze ein und setzen Sie alles wieder zusammen.

Kann ich das Tablet ohne Treiberinstallation verwenden?

Das Tablet kann ohne Treiber als einfache Maus funktionieren, aber für volle Druckempfindlichkeit und Tastenanpassung müssen Sie die Treiber von der mitgelieferten CD installieren.

Wie stelle ich die Druckempfindlichkeit ein?

Öffnen Sie die Tablet-Konfiguration in der Systemsteuerung, gehen Sie zur Registerkarte 'Spitzengefühl'. Passen Sie den Schieberegler 'Druckempfindlichkeit' an und testen Sie mit dem Bereich 'Drucktest'. Eine weichere Einstellung ergibt dickere Linien mit weniger Kraft.

Wie ändere ich die Funktionen der Stifttasten?

Doppelklicken Sie in der Systemsteuerung auf das Tablet-Symbol, gehen Sie zur Registerkarte 'Tasten'. Wählen Sie die Taste, die Sie ändern möchten (z. B. die Schafttaste) und wählen Sie eine Aktion aus der Liste, oder klicken Sie auf 'Standardwerte verwenden', um zurückzusetzen.

Ist das Tablet mit Mac kompatibel?

Ja, es unterstützt MacOS 9.x und 10.x. Die CD enthält Treiber für Mac; die Anleitung für Mac finden Sie ebenfalls auf der CD.

Wie reinige ich das Tablet?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Flüssigkeiten, Scheuermittel und tauchen Sie das Tablet nicht in Wasser.

Die LED am Tablet leuchtet nicht. Was soll ich tun?

Stellen Sie sicher, dass das USB-Kabel fest angeschlossen ist. Versuchen Sie einen anderen USB-Anschluss. Wenn es immer noch nicht leuchtet, ist der Anschluss möglicherweise nicht verfügbar oder das Tablet ist defekt.

Was ist der Unterschied zwischen absoluter und relativer Verfolgung?

Im absoluten Modus wird das gesamte Tablet auf den Bildschirm abgebildet, sodass der Cursor an die Position springt, die der Stiftspitze entspricht. Der relative Modus funktioniert wie eine Maus: Durch Bewegen des Stifts wird der Cursor relativ zu seiner aktuellen Position bewegt. Der absolute Modus wird im Allgemeinen zum Zeichnen bevorzugt.

Wie lege ich einen benutzerdefinierten Verfolgungsbereich fest?

Klicken Sie auf der Registerkarte 'Verfolgung' auf 'Bereichsgröße festlegen'. Drücken Sie dann die Stiftspitze auf eine Ecke des gewünschten Bereichs, ziehen Sie zur gegenüberliegenden Ecke und lassen Sie los. Aktivieren Sie 'Seitenverhältnis beibehalten', um die Bildschirmform anzupassen.

BEDIENUNGSANLEITUNG Quadpen P 2002 Pentagram

EINFÜHRUNG......DE - 2

INHALT DER PACKUNG......DE - 2

BESCHREIBUNG DER ELEMENTE DES TABLETTS......DE - 2

VORBEREITUNG DES TABLETTS AUF DIE ARBEIT......DE - 3

INSTALLATION DES TABLETTS......DE - 3

KONFIGURATION DES TABLETTS......DE - 5

ZUSÄTZLICHE INFORMATIONEN ......DE - 6

PENTAGRAM arbeitet ständig an Verbesserung seiner Produkte. Deshalb können alle in vorliegender Installations- und Bedienungsanleitung enthaltenen Informationen und technische Angaben ohne gesonderte Bekanntmachung verändert werden.

© 2005 PENTAGRAM

Alle Rechte vorbehalten. Vervielfältigung und/oder Kopieren verboten

Installations- und Bedienungsanleitung

DE

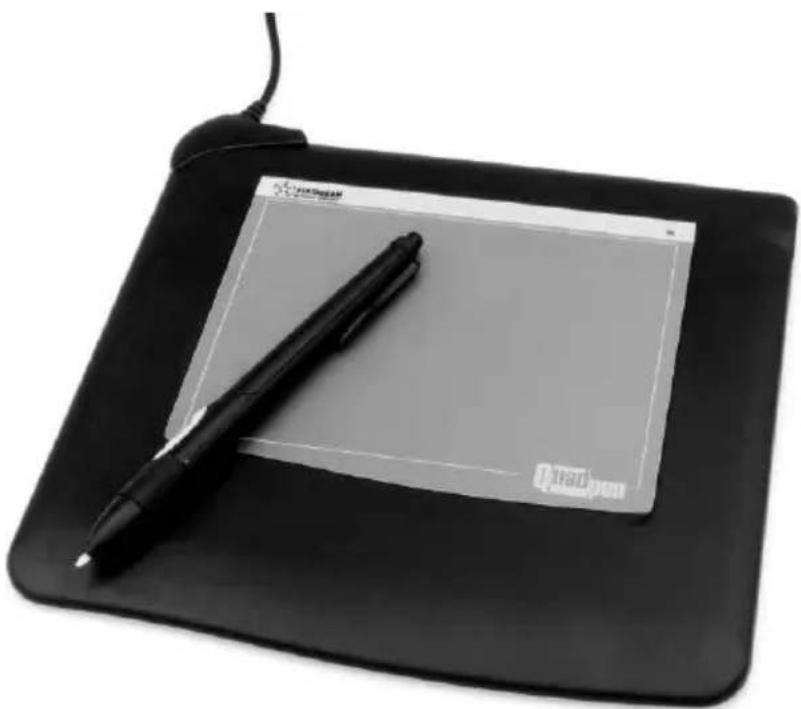

Wir danken Ihnen, dass Sie das Tablett PENTAGRAM Quadpen, ein graphisches Gerät für Ihren Computer, gekauft haben. Jetzt können Sie bei Anwendung von Tablett PENTAGRAM Quadpen viel mehr als bisher mit einer Maus erreichen. Das Tablett wurde als Werkzeug für Graphiker für CAD/CAM Anwendungen entwickelt, die Tabletts von PENTAGRAM jedoch, da sie preiswert sind und breite Möglichkeiten haben, sind sehr gut zu verschiedenen Anwendungen zu Hause geeignet.

Inhalt der Packung

Tablett PENTAGRAM Quadpen

Stift

Stiftständer

Batterie vom Typ LR-01 (AAAA) – 1 Stück.

USB - Kabel

2 CDs mit Treibern und Software

Bedienungsanleitung

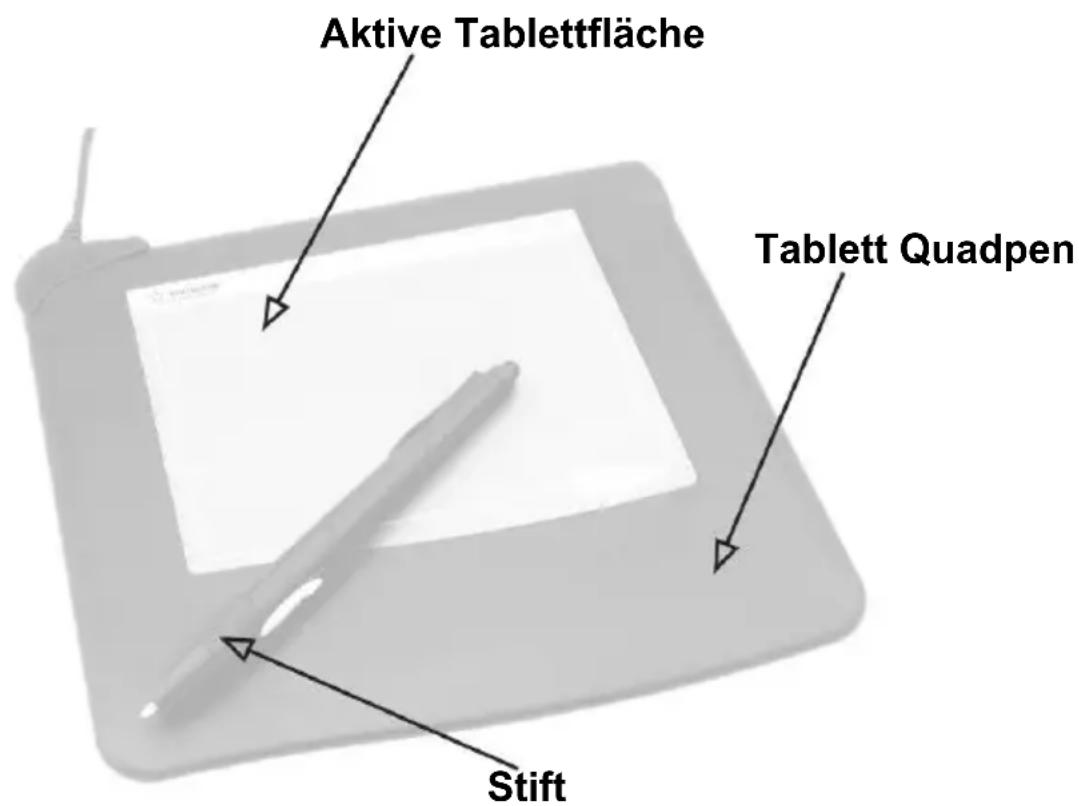

Beschreibung der Elemente des Tabletts

Vorbereitung des Tabletts auf die Arbeit

Versorgung

Damit das Tablett richtig funktionieren kann, ist eine Stromquelle für den Stift erforderlich. Der Stift wird durch die Batterie 1.5V vom Typ LR-01 (AAAA) versorgt. Die erwähnte Batterie ist in den Stift des Tabletts einzulegen, nachdem der Hinterteil des Stifts abgeschraubt worden ist (ähnlich wie beim Wechsel einer Patrone im Kugelschreiber).

Anschließen des Tabletts an den Computer

Das Tablett ist an eine freie USB – Buchse anzuschließen, die sich im Hinterteil des Computers befindet. Das Tablett wird über den USB – Port versorgt. Alles wird mit einem Kabel verbunden.

Installation des Tabletts

Für die Benutzer vom System Windows 98/Me/2000/XP

1. Wenn das System Windows 98/Me/2000/XP gestartet ist, schließen Sie das Tablett an den Computer an.

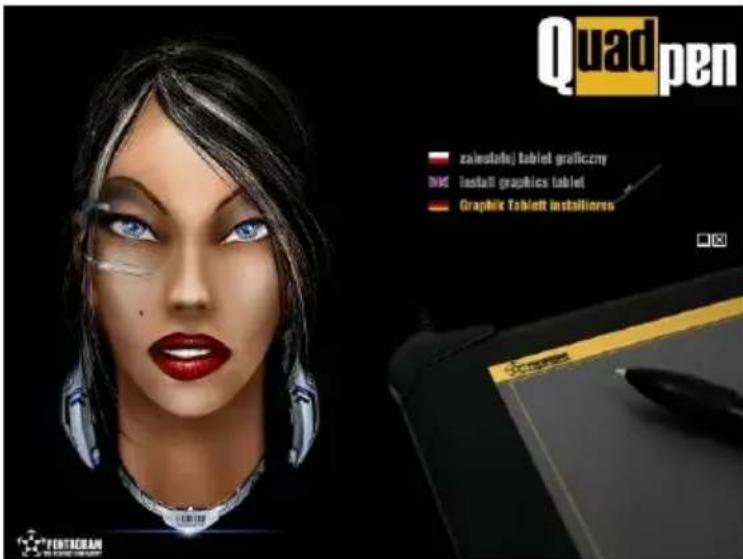

2. Nachdem Sie das Tablett an den Computer angeschlossen haben, legen Sie die mitgelieferte CD mit Software in das CD-Laufwerk ein. Das Setup-Programm wird automatisch gestartet. Sollte es nicht geschehen, bedeutet es, dass die Funktion Autostart des CD-ROM-Laufwerks ausgeschaltet ist. Dann soll man die Datei „setup.exe“ vom Hauptverzeichnis der CD starten.

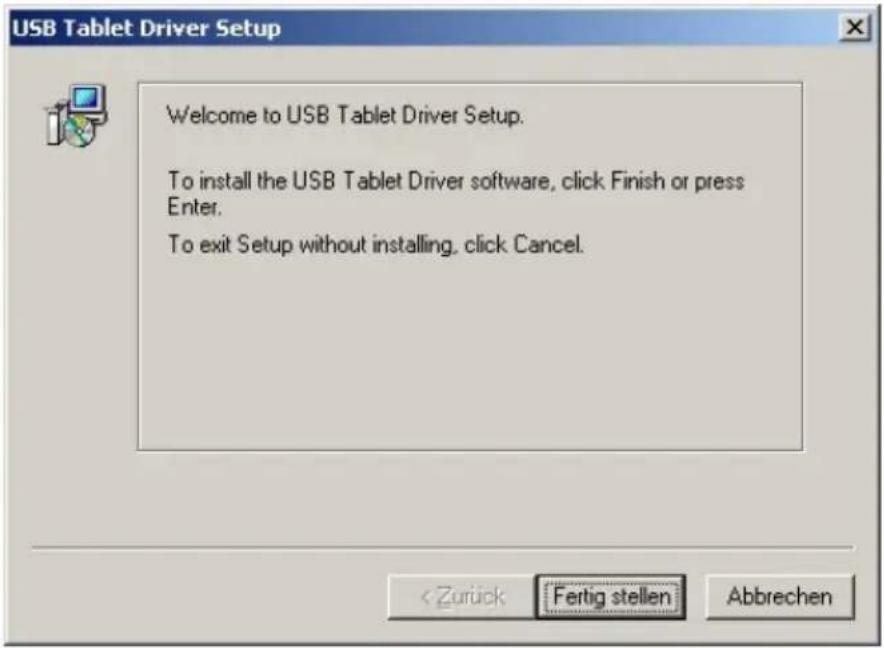

1. Klicken Sie auf „Fertig stellen“.

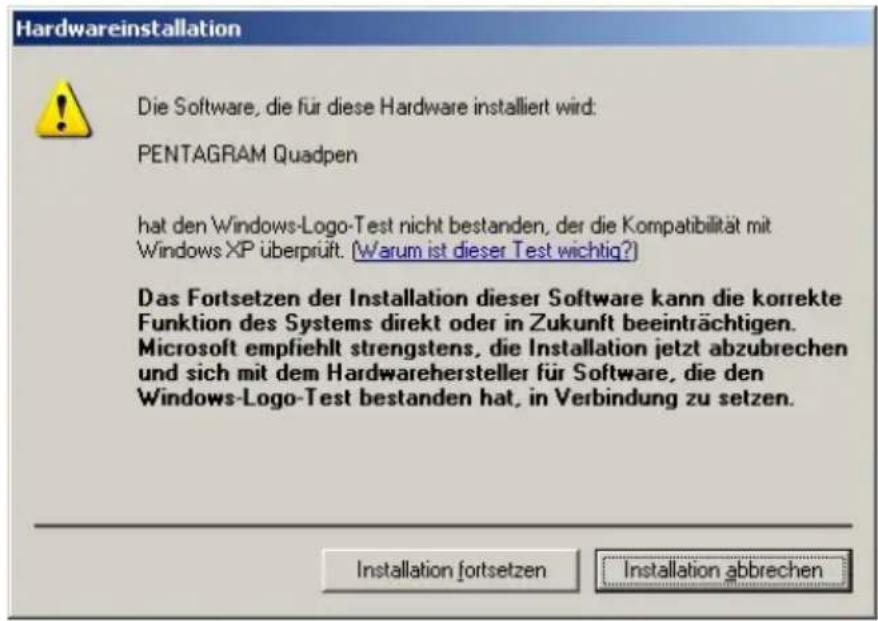

1. Wenn folgende Meldung angezeigt wird, klicken Sie auf „Installation fortsetzen“.

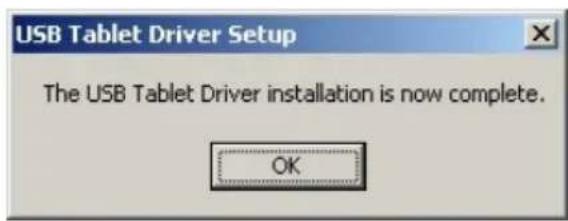

1. Die Installation ist gelungen. Klicken Sie auf „OK“.

Nachdem der Treiber installiert worden ist, ist das Tablett betriebsbereit

Konfiguration des Tabletts

Den Zugang zur Tablettskonfiguration erhalten Sie über das Symbol „Tablett“ in der Systemsteuerung von Windows (XP-Ansicht: Systemsteuerung\ Tablett). Wenn Sie auf das Symbol doppelklicken, öffnet sich das Fenster mit Einstellungen.

Die Registerkarte „Info“

In diesem Register befinden sich die grundlegenden Informationen über das Tablett und seine Parameter (Abschnitt „Gerät“) Hier kann auch nachgelesen werden, welche Version des Treibers benutzt wird (Abschnitt „Treiber“) "

Die Registerkarte „Tasten“

Hier kann das Verhalten des Tabletts beim Drücken einer Taste bestimmt werden.

Tastenetikett – wähle eine Taste, deren Verhalten geändert werden soll

Aktion – ordne eine Handlung der gewählten Taste zu

Standardeinstellungen verwenden – Rückkehr zu Standardeinstellungen

Die Registerkarte „Nachführen“

Nachführmodus – hier wird die Überwachung gewählt. Der direkte Betriebsmodus trägt Bewegungen des Stifts direkt zum Computer über. Der indirekte Betriebsmodus erlaubt es, die Reaktion des Tabletts auf unsere Bewegungen über den Schieber Sensibilität zu ändern.

Empfindlichkeit – dient zur Regeln der Reaktion des Tabletts auf unsere Bewegungen.

Gesamtes Tablett nachführen – stellt den Überwachungsbereich der Stiftbewegungen auf ganzer Tablettsfläche ein.

Größe der Region festlegen – erlaubt es, die Größe des aktiven (wo der Stift überwacht wird) Bereichs des Tabletts zu bestimmen.

Seitenverhältnis erhalten – Markieren dieser Option erlaubt uns, das feste (gleich wie im Tablett) Verhältnis zwischen der Breite und der Länge des von uns bestimmten aktiven Bereichs des Tabletts einzuhalten.

Die Registerkarte „Antwort“

Geschwindigkeit – der Schieber erlaubt die Mindestgeschwindigkeit des doppelten Klopfens mit dem Stiftkopf auf die Tablettfläche zu bestimmen, so dass sie für einen Doppelklick und nicht für zwei getrennte Klicks gehalten werden. Neue Einstellungen können auf dem Testbereich geprüft werden.

Bereich – der Schieber erlaubt es einzustellen, auf welchem Bereich zwei entsprechend schnelle Klopfaktionen des Stifts für einen Doppelklick und nicht für zwei getrennte Klicks gehalten werden. Neue Einstellungen können auf dem Testbereich geprüft werden.

Standardeinstellungen verwenden – Rückkehr zu Standardeinstellungen des Treibers.

Die Registerkarte „Empfindlichkeit der Spitze“

Druck des Klicks – erlaubt, die Reaktion des Tabletts auf Druck beim Klicken zu bestimmen. Druckempfindlichkeit – erlaubt es, die Reaktion des Tabletts auf Druck beim Führen des Stifts auf der Tablettfläche zu bestimmen Drucktest – der Bereich, wo die Kraft des Drückens geprüft werden kann. Klicktest – der Bereich, wo das Klicken geprüft werden kann. Testbereich löschen – macht den Testbereich sauber. Standardeinstellungen verwenden – Rückkehr zu Standardeinstellungen des Treibers.

Zusätzliche Informationen

Technische Angaben

Abmessungen des Geräts 200 x 196 x 6 mm
Aktiver Bereich 127 x 95 mm
Max. Ablesehöhe 6 mm
Anzahl der Druckstufen 1024
Genauigkeit	0,254 mm
Anschluss USB - Port
Auflösung	2540 lpi
Treiber Windows 98/Me/2000/XP, MacOS 9.x/10.x

Mindestanforderungen

System Windows 98/Me/2000/XP, Pentium PC oder höher System MacOS, Computer iMac, G3, PowerMac oder PowerBook 32MB RAM - Speicher Freier USB - Anschluss

Software - Kompatibilität

PENTAGRAM Quadpen soll mit jeder Software richtig zusammenarbeiten, die unter Windows 98/Me/2000/XP oder MacOS 9.x/10.x funktioniert.

Die Installationsanleitung für den Mac-Computer ist in elektronischer Form auf CD gespeichert
