BEDIENUNGSANLEITUNG O-pen XL P 2000 Pentagram

EINLEITUNG......DE - 2

BESTANDTEILE DES TABLETTS......DE - 2

VORBEREITUNG DES TABLETTS ZUM EINSATZ ......DE - 2

VORBEREITUNG DES TABLETTS ZUM EINSATZ ......DE - 3

TABLETT INSTALLIEREN ......DE - 3

TABLETT KONFIGURIEREN......DE - 9

ZUSÄTZLICHE INFORMATIONEN......DE - 11

WSTEP PL - 2

ELEMENTY TABLETU PL - 2

PRZYGOTOWANIE TABLETU DO PRACY PL - 2

PRZYGOTOWANIE TABLETU DO PRACY.... PL - 3

INSTALACJA TABLETU.... PL - 3

KONFIGURACJA TABLETU PL - 9

INFORMACJE DODATKOWE.... PL - 11

PENTAGRAM arbeitet ständig an Verbesserung seiner Produkte. Deshalb können alle in vorliegender Installations- und Bedienungsanleitung enthaltenen Informationen und technische Angaben ohne gesonderte Bekanntmachung verändert werden.

© 2005 PENTAGRAM

Alle Rechte vorbehalten. Vervielfältigung und/oder Kopieren verboten

Installations- und Bedienungsanleitung

DE

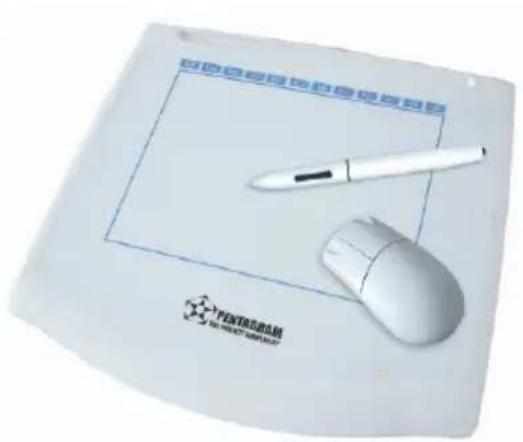

Wir bedanken uns für den Einkauf des Tabletts PENTAGRAM O'Pen, eines Grafikgerätes für Ihren Computer. Nun können Sie mithilfe des Tabletts O'Pen viel mehr leisten, als bis jetzt mit einer Maus. Das Tablett wurde als ein Werkzeug für Grafiker zur CAD/CAM Anwendung entwickelt. Die Tabletts PENTAGRAM eignen sich aufgrund eines mäßigen Preises und breiten Funktionsumfanges auch zu Hauszwecken.

Bestandteile des Tabletts

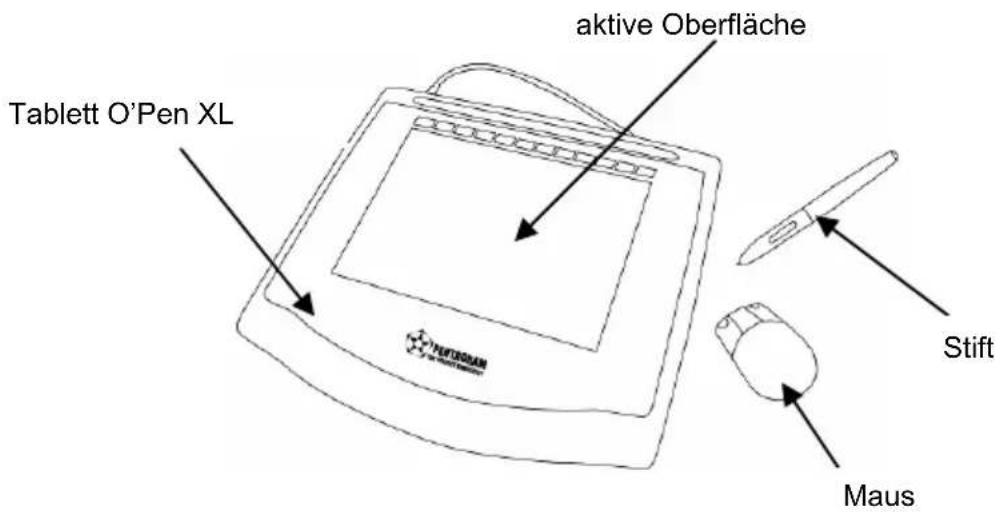

aktive Oberfläche Tablett O'Pen XL Stift Maus

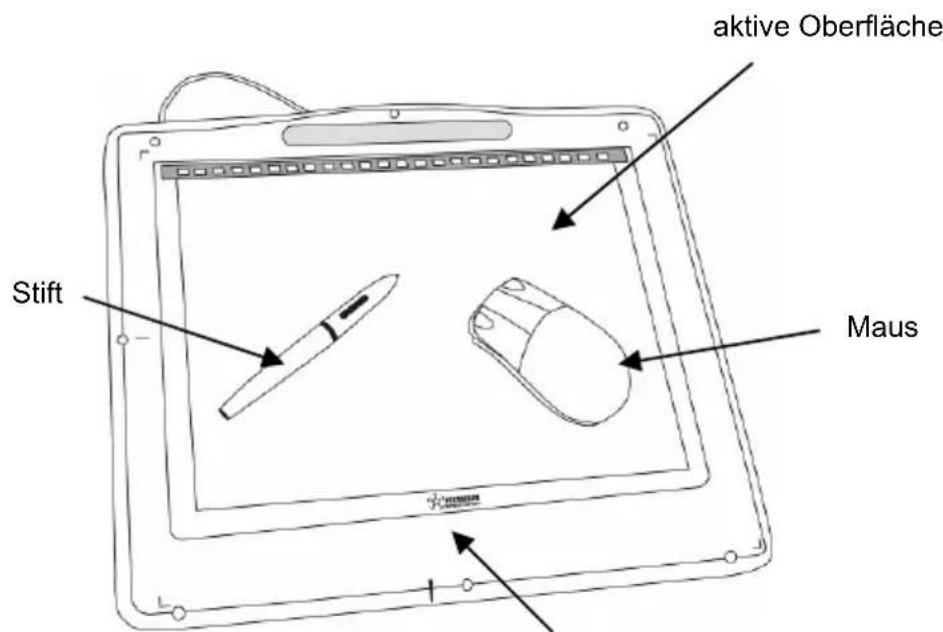

aktive Oberfläche Stift Maus

Tablett O'Pen XXL

Vorbereitung des Tabletts zum Einsatz

Stromversorgung

Zum korrekten Tablettbetrieb ist die Stromversorgung für die Maus und den Stift erforderlich. Die Stromquelle ist die Batterie 1.5V LR03. Eine der Batterien wird in der Maus untergebracht, im unteren Teil der Maus befindet sich ein Raum für Batterie. Die andere Batterie gehört in den Stift hinein. Bevor sie hineingesetzt wird, ist der hintere Teil des Stiftes zu lösen (ähnlich wie beim Austausch einer Kugelschreiberpatrone).

Tablett an Computer anschließen

Das Tablett wird an eine unbelegte USB-Schnittstelle angeschlossen, die sich an der Rückwand des Computers befindet. Das Tablett wird aus dem USB-Port versorgt. Das Ganze wird mit einem Kabel zusammengefügt.

Tablett installieren

Für Benutzer von Windows 98/Me

1. Schließen Sie das Tablett an den Computer nicht an.
2. Nach dem Start von Windows legen Sie die CD mit Software in das CD-Laufwerk ein.
3. Der Installationsassistent startet automatisch. Ist die Autostart-Funktion für das CD-Laufwerk nicht aktiviert, ist die Datei Setup.exe aus dem Hauptverzeichnis der CD auszuführen.

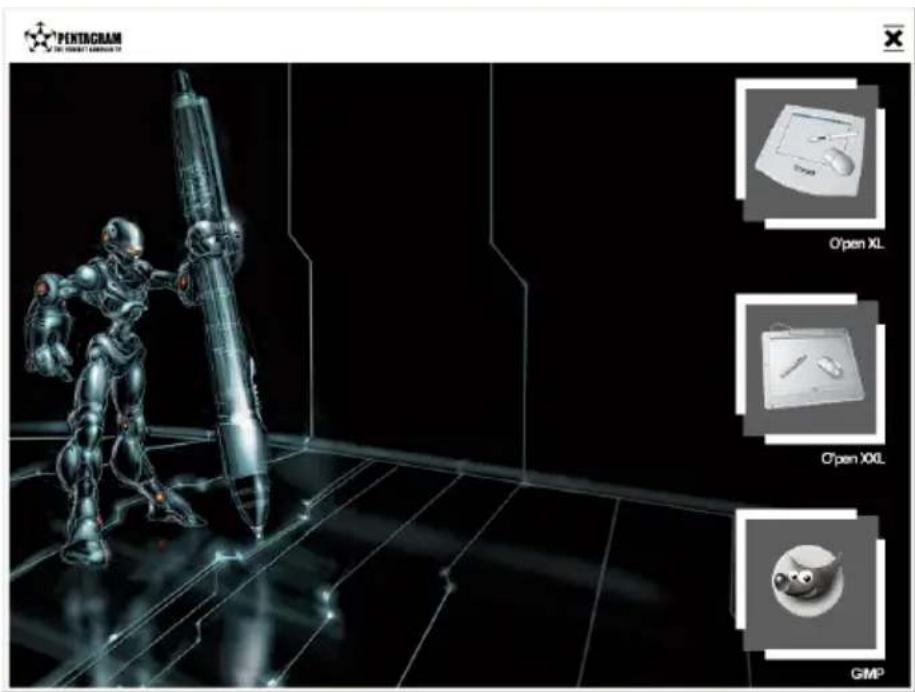

4. Klicken Sie auf O'Pen XL / O'Pen XXL.

PENTAGRAM THE ROCKET GAMES 17 Open XL Open XXL GMP

1. Klicken Sie auf Weiter.

Willkommen Willkommen zum PENTAGRAM USB Tablet Manager-Setup. Mit diesem Programm wird PENTAGRAM USB Tablet Manager auf Ihrem Es wird dringend empfohlen, daß Sie alle Windows-Programme beenden, bevor Sie das Setup ausführen. Klicken Sie auf Abbrechen, um Setup zu beenden, und schließen Sie darach alle geöffneten Programme. Wählen Sie Weiter, um mit dem Setup fortzufahren. WARNUNG: Diese Anwendung ist durch Urheberrecht und internationale Vereinbarungen geschützt. Unberechtigte Reproduktion oder nicht genehmigter Vertrieb désier Anwendung oder einer ihrer Komponenten wird gerichtlich verfolgt und kann zu erheblichen Strafen führen. Weiter > Abbrechen

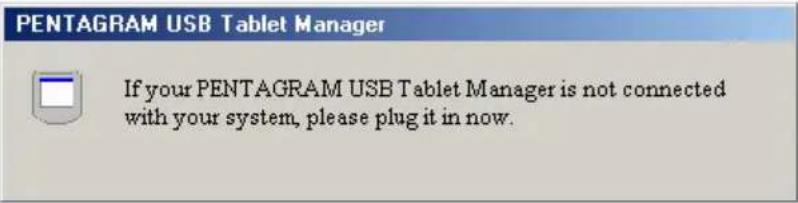

1. Wenn diese Meldung erscheint, schließen Sie das Tablett an eine unbelegte USB-Schnittstelle am Computer an.

1. Nach dem Anschließen des Tabletts wird der Treiber automatisch installiert und in der Taskleiste erscheint ein Symbol des Tabletts, das seine Verfügbarkeit im System kundgibt. Nun ist das Tablett betriebsbereit.

(Erscheint eine Meldung, dass ein unbekanntes Gerät erkannt worden ist, ist sie durch Klicken auf Abbrechen zu annullieren)

Achtung: Sollten Störungen beim Tablettbetrieb kurz nach der Installation auftreten, wird es angeraten, den Computer neu hochzufahren).

Für Benutzer von Windows 2000

1. Schließen Sie das Tablett an den Computer nicht an.
2. Nach dem Start von Windows legen Sie die CD mit Software in das CD-Laufwerk ein
3. Der Installationsassistent startet automatisch. Ist die Autostart-Funktion für das CD-Laufwerk nicht aktiviert, ist die Datei Setup.exe aus dem Hauptverzeichnis der CD auszuführen.
4. Klicken Sie auf O'Pen XL / O'Pen XXL.

PENTAGRAN 3D VISIONAL TARGET Open XL Open XXL GMP

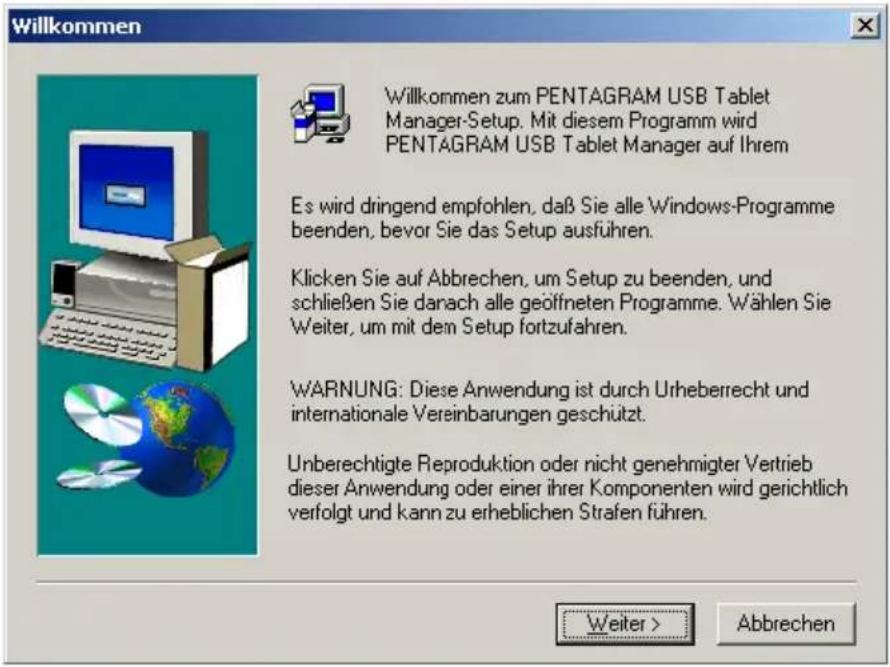

1. Klicken Sie auf die Schaltfläche Weiter.

Willkommen Willkommen zum PENTAGRAM USB Tablet Manager-Setup. Mit diesem Programm wird PENTAGRAM USB Tablet Manager auf Ihrem Es wird dringend empfohlen, daß Sie alle Windows-Programme beenden, bevor Sie das Setup ausführen. Klicken Sie auf Abbrechen, um Setup zu beenden, und schließen Sie darach alle geöffneten Programme. Wählen Sie Weiter, um mit dem Setup fortzufahren. WARNUNG: Diese Anwendung ist durch Urheberrecht und internationale Vereinbarungen geschützt. Unberechtigte Reproduktion oder nicht genehmigter Vertrieb dieser Anwendung oder einer ihrer Komponenten wird gerichtlich verfolgt und kann zu erheblichen Strafen führen. Weiter > Abbrechen

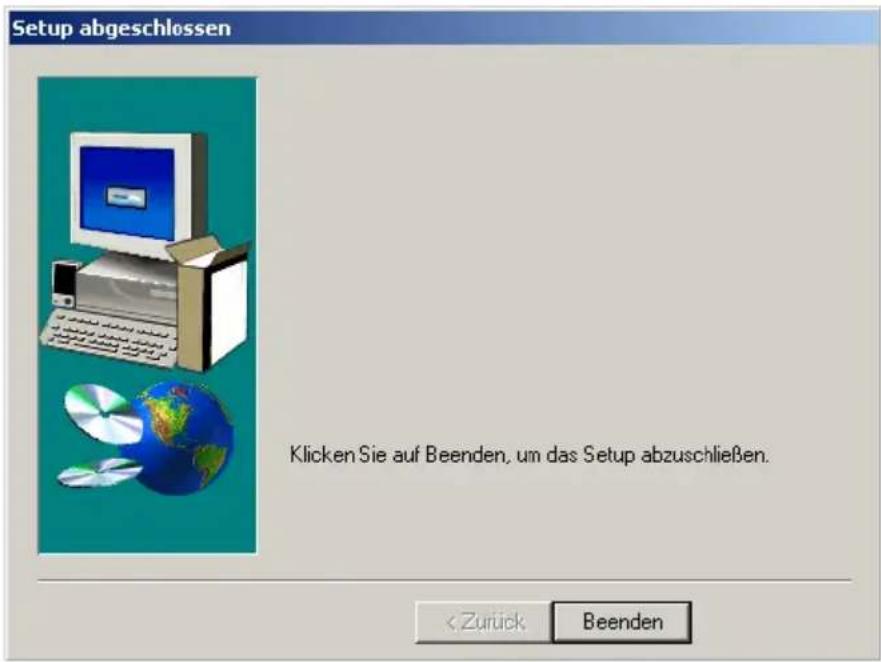

1. Klicken Sie auf die Schaltfläche Beenden. Die Installation des Tabletts ist damit abgeschlossen.

Setup abgeschlossen Klicken Sie auf Beenden, um das Setup abzuschließen. < Zurück Beenden

1. Schließen Sie das Tablett an einen freien USB-Port am Computer an.
2. Der Treiber wird automatisch installiert, und in der Taskleiste erscheint ein Symbol des Tabletts.

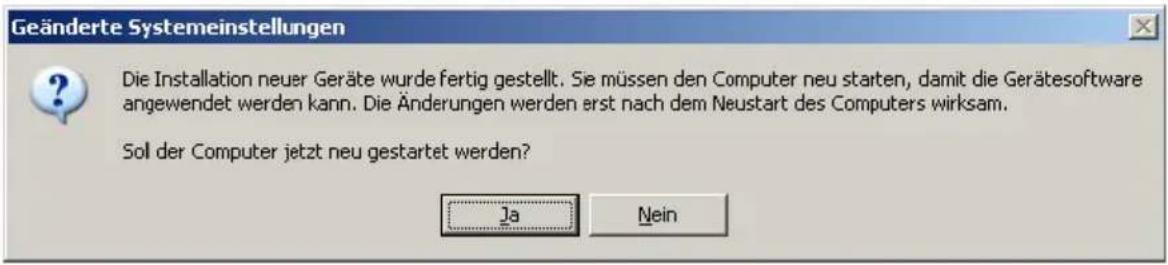

1. Nun wird eine Meldung mit einer Frage eingeblendet, ob das System neu gestartet werden soll. Klicken Sie auf Ja.

Geänderte Systemeinstellungen Die Installation neuer Geräte wurde fertig gestellt. Sie müssen den Computer neu starten, damit die Gerätesoftware angewendet werden kann. Die Änderungen werden erst nach dem Neustart des Computers wirksam. Soll der Computer jetzt neu gestartet werden? Ja Nein

Für Benutzer von Windows XP

1. Schließen Sie das Tablett an den Computer nicht an.
2. Nach dem Start von Windows legen Sie die CD mit Software in das CD-Laufwerk ein
3. Der Installationsassistent startet automatisch. Ist die Autostart-Funktion für das CD-Laufwerk nicht aktiviert, ist die Datei Setup.exe aus dem Hauptverzeichnis der CD auszuführen.
4. Klicken Sie auf O'Pen XL / O'Pen XXL.

PENTAGRAM OF THE TEMPLET GAMESHIN Open XL Open XXL GMP

1. Klicken Sie auf die Schaltfläche Weiter.

Willkommen Willkommen zum PENTAGRAM USB Tablet Manager-Setup. Mit diesem Programm wird PENTAGRAM USB Tablet Manager auf Ihrem Es wird dringend empfohlen, daß Sie alle Windows-Programme beenden, bevor Sie das Setup ausführen. Klicken Sie auf Abbrechen, um Setup zu beenden, und schließen Sie darach alle geöffneten Programme. Wählen Sie Weiter. um mit dem Setup fortzufahren. WARNUNG: Diese Anwendung ist durch Urheberrecht und internationale Vereinbarungen geschützt. Unberechtigte Reproduktion oder nicht genehmigter Vertrieb dieser Anwendung oder einer ihrer Komponenten wird gerichtlich verfolgt und kann zu erheblichen Strafen führen. Weiter > Abbrechen

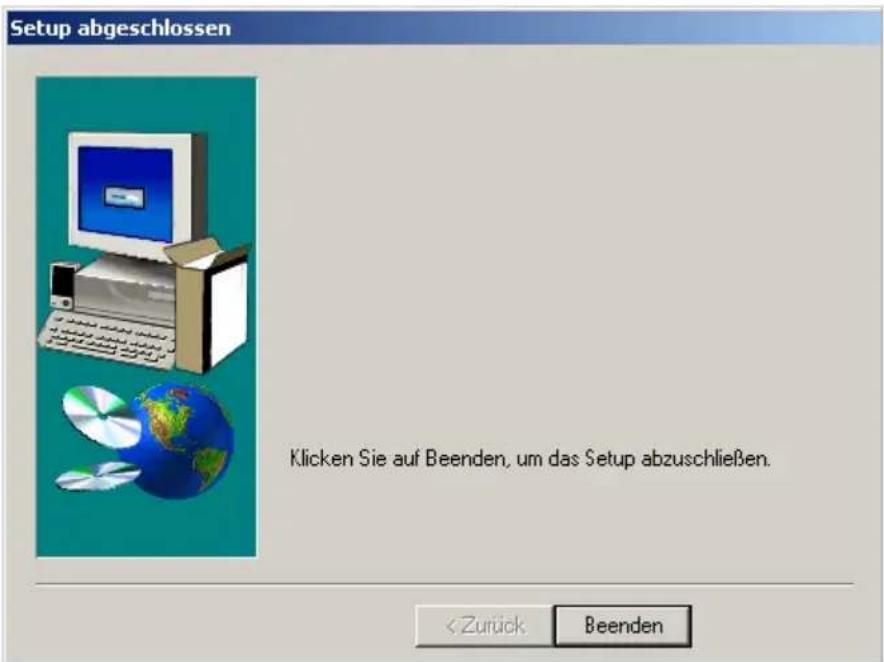

1. Klicken Sie auf die Schaltfläche Beenden. Die Installation des Tabletts ist nun abgeschlossen.
