Quadpen P 2002 - Tablet Pentagram - Bezplatný návod k obsluze

Typ produktu	Grafický tablet
Značka	Pentagram
Model	Quadpen P 2002
Rozměry tabletu (Š x H x V)	200 x 196 x 6 mm
Aktivní plocha	127 x 95 mm
Hmotnost (přibližně)	300 g (odhadovaná)
Čtecí výška	6 mm
Úrovně citlivosti na tlak	1024
Přesnost	0.254 mm
Rozlišení	2540 lpi
Rozhraní	USB
Napájení (pero)	1 x AAAA baterie (1.5V)
Podporované operační systémy	Windows 98/Me/2000/XP, MacOS 9.x/10.x
Součástí balení	Bezdrátové pero, držák pera, USB kabel, 2 CD-ROMy, baterie
Hlavní funkce	Kreslení, psaní rukou, navigace, vstup citlivý na tlak, absolutní/relativní sledování, přizpůsobitelná tlačítka
Tlačítka pera	Kliknutí hrotem, tlačítko na těle (programovatelné)
Režimy sledování	Absolutní (tablet) a relativní (myš) režimy
Konfigurace	Přes ikonu tabletu v Ovládacích panelech (Windows) nebo systémová nastavení (Mac)
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se kapalinám a abrazivům
Bezpečnost	Používejte pouze specifikovanou baterii; chraňte před vodou a nadměrným teplem
Náhradní díly / Opravitelnost	Pero a baterie jsou vyměnitelné; uvnitř tabletu nejsou žádné uživatelsky opravitelné části

Často kladené otázky - Quadpen P 2002 Pentagram

Jak nainstaluji Quadpen P 2002 na Windows?

Zapojte USB konektor do USB portu. Vložte CD a spusťte instalační nabídku. Klikněte na "Install graphics tablet" a postupujte podle pokynů. Pro Windows 98 možná budete muset vyhledat ovladače. Pro Windows XP klikněte na "Přesto pokračovat", pokud budete vyzváni.

Jakou baterii používá pero a jak ji vyměním?

Pero používá jednu AAAA (LR01) 1.5V baterii. Odšroubujte koncovku, sundejte klip a kryt, vložte baterii s mínusem (-) směrem ke hrotu pera a poté znovu složte.

Mohu tablet používat bez instalace ovladačů?

Tablet může fungovat jako základní myš bez ovladačů, ale pro plnou citlivost na tlak a přizpůsobení tlačítek musíte nainstalovat ovladače z přiloženého CD.

Jak nastavím citlivost na tlak?

Otevřete konfiguraci tabletu v Ovládacích panelech, přejděte na kartu "Tip Feel". Upravte posuvník "Citlivost na tlak" a otestujte pomocí oblasti "Test tlaku". Měkčí nastavení dává silnější čáry s menší silou.

Jak změním funkce tlačítek pera?

V Ovládacích panelech dvakrát klikněte na ikonu tabletu, přejděte na kartu "Tlačítka". Vyberte tlačítko, které chcete změnit (např. tlačítko na těle), a zvolte akci ze seznamu, nebo klikněte na "Použít výchozí" pro reset.

Je tablet kompatibilní s Mac?

Ano, podporuje MacOS 9.x a 10.x. CD obsahuje ovladače pro Mac; manuál pro Mac najdete také na CD.

Jak čistit tablet?

Použijte měkký suchý hadřík k otření povrchu. Nepoužívejte kapaliny, abrazivní čističe ani neponořujte tablet do vody.

LED na tabletu nesvítí. Co mám dělat?

Ujistěte se, že je USB kabel pevně připojen. Zkuste jiný USB port. Pokud stále nesvítí, port může být nedostupný nebo tablet může být vadný.

Jaký je rozdíl mezi absolutním a relativním sledováním?

Absolutní režim mapuje celý tablet na obrazovku, takže kurzor skočí na pozici odpovídající hrotu pera. Relativní režim funguje jako myš: pohyb pera posouvá kurzor relativně k jeho aktuální poloze. Absolutní režim je obecně preferován pro kreslení.

Jak nastavit vlastní oblast sledování?

Na kartě "Sledování" klikněte na "Nastavit velikost oblasti". Poté stiskněte hrot pera v jednom rohu požadované oblasti, přetáhněte do protějšího rohu a uvolněte. Povolte "Zachovat poměr stran", aby odpovídal tvaru obrazovky.

NÁVOD K OBSLUZE Quadpen P 2002 Pentagram

PENTAGRAM neustále pracuje na zdokonalování svých výrobků, v souvislosti s tím se všechny informace a technické údaje obsažené v tomto návodu mohou změnit bez předchozího upozornění.

© 2005 PENTAGRAM

Všechna práva vyhrazena, rozmnožování a/nebo kopírování je zakázáno.

Návod k instalaci a obsluze grafického tabletu

CZ

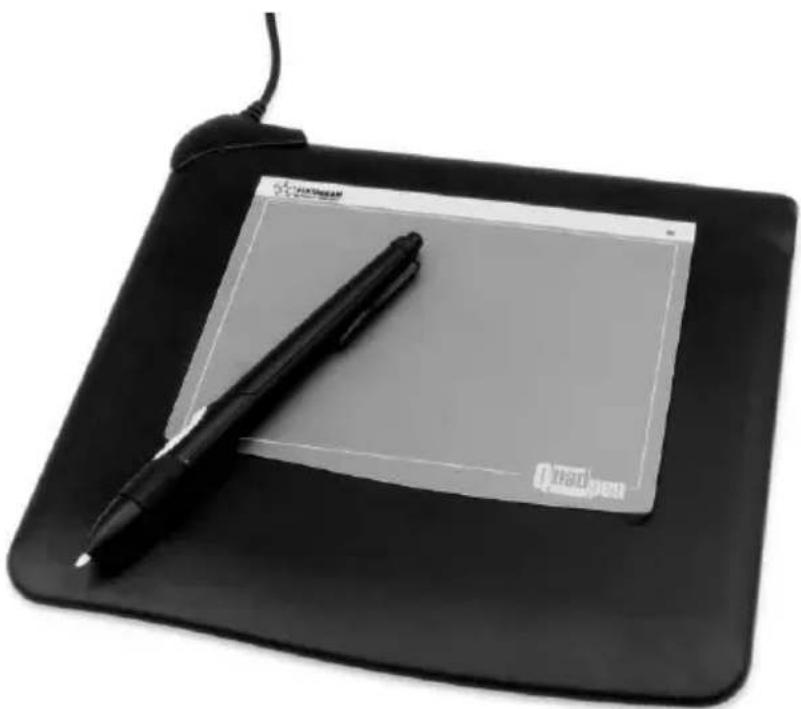

Děkujeme Vám za nákup tabletu PENTAGRAM Quadpen, grafického zařízení pro Váš počítač. Nyní, s pomocí tabletu PENTAGRAM Quadpen dokážete mnohem víc, než dosud pomocí myšky. Tablet byl vyvinut jako nástroj pro grafiky k systémům CAD/CAM, avšak tablety PENTAGRAM se díky nevysoké ceně a velkým možnostem výborně hodí také k širokému domácímu použití.

Obsah balení

Grafický tablet PENTAGRAM Quadpen

Pero

Podložka pod pero

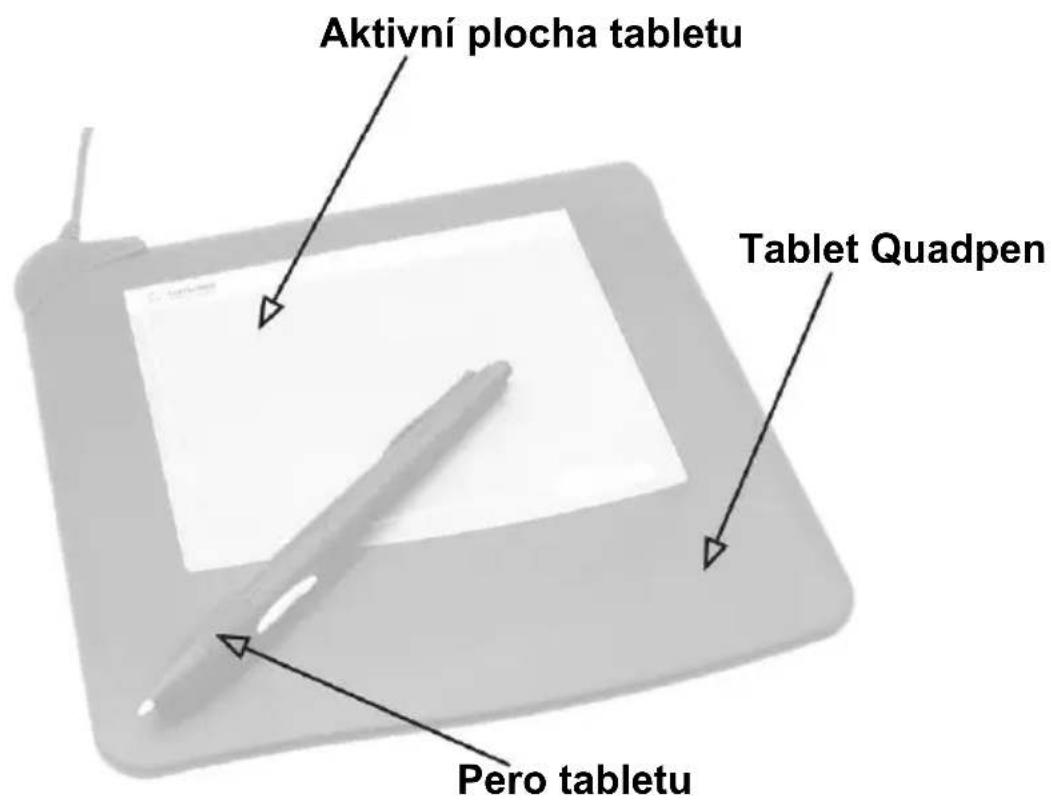

Popis součástí tabletu

Příprava tabletu k práci

Napájení

Pro správné fungování tabletu je nezbytné napájení pera. Jde o baterii 1,5 V typu LR-01 (AAAA). Baterii je třeba vložit do pera po předchozím odšroubování zadní části pera (stejně jako při výměně náplně do propisovací tužky).

Připojení tabletu k počítači

Tablet se připojuje k volnému USB portu, který se obvykle nachází na zadní straně počítače. Napájení tabletu v tom případě probíhá také z USB portu. Vše je spojeno pomocí jednoho kabelu.

Instalace tabletu

Pro uživatele systému Windows 98/Me/2000/XP

1. Po spuštění systému Windows 98/Me/2000/XP připojte tablet k počítači.

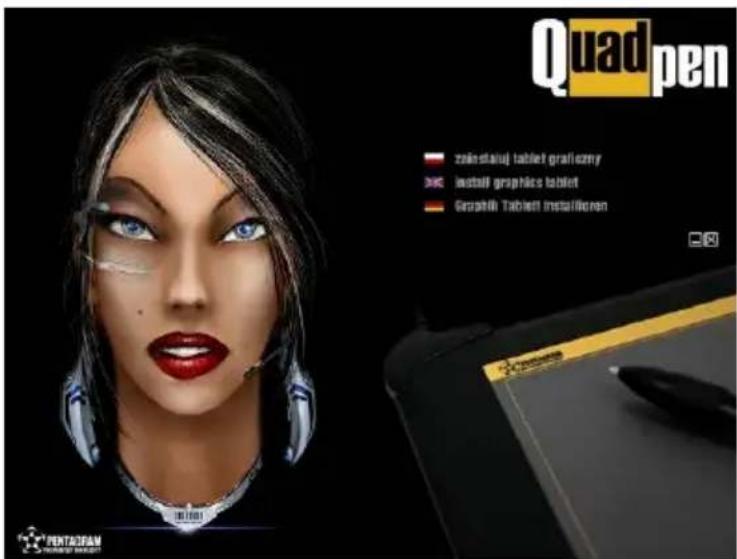

2. Po připojení tabletu k počítači vložte přiložené CD se softwarem do jednotky CD-ROM. Automaticky se spustí instalační program. Pokud se tak nestane, znamená to, že jednotka CD-ROM má vypnutou funkci automatického startu. Tehdy je třeba spustit soubor „setup.exe” v hlavní složce CD. Po otevření okna instalačního programu klikněte na „install graphics tablet“ a spustěte instalaci.

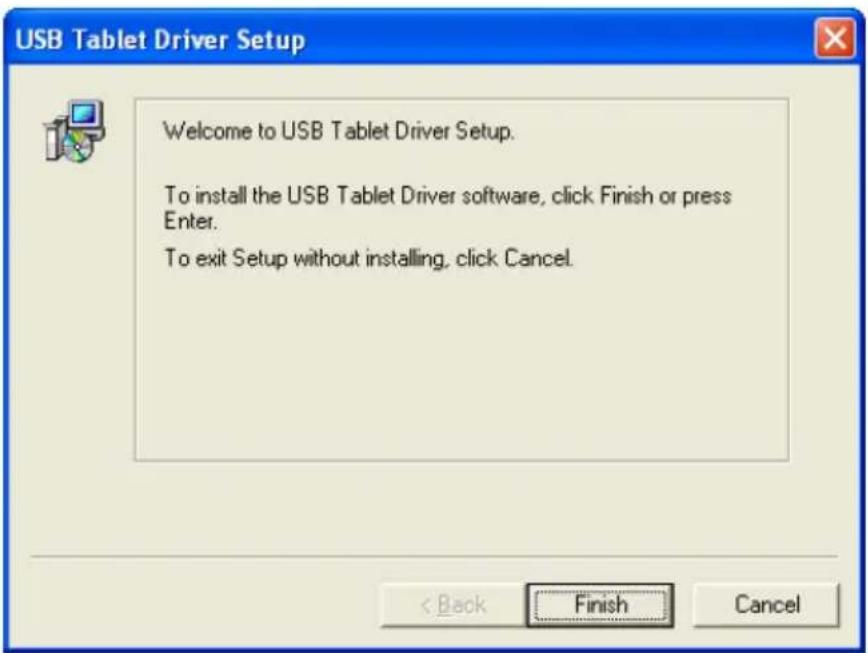

1. Klikněte na „Ukonči”.

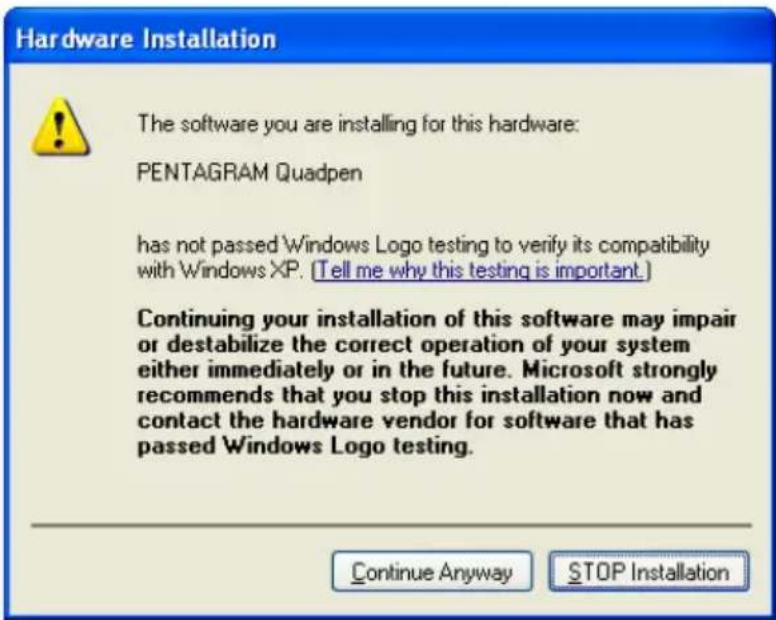

1. Pokud se objeví níže uvedená zpráva, klikněte na „Přesto pokračuj”.

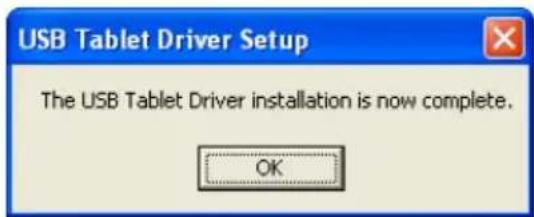

1. Instalace byla úspěšně dokončena. Klikněte na „OK”.

Po nainstalování ovladačů je tablet připraven k práci.

Konfigurace tabletu

Přístup ke konfiguraci tabletu je možný přes ikonu „Tablet” v Ovládacím panelu systému Windows (pro XP: Ovládací Panel/Zvolte kategorii/Tiskárny a jiná zařízení/Tablet). Po dvojím kliknutí na tuto ikonu se otevře okno s nastaveními.

Karta „Info”

Na této kartě se nacházejí základní informace o tabletu a jeho parametrech (sekce „Device“). Najdeme zde také verzi používaného ovladače – sekce „Driver“.

Karta „Buttons”

Zde můžete nadelinovat chování tabletu po stisknutí daného tlačítka.

Button Label – vyberte tlačítko ke změně reakce

Action – přidělte akci k vybranému tlačítku

Use Defaults— návrat k defaultnímu nastavení

Karta „Tracking”

Tracking Mode – volba režimu sledování. Absolut režim prénáší náš pohyb perem prímo do počítače. Relative režim dovoluje změnit reakci tabletu pomocí posuvného tlačítka Sensitivity.

Sensitivity – slouží k nastavení reakce tabletu na naše pohyby.

Track Entire Tablet – sleduje pohyby pera na celé ploše tabletu.

Set Region Size – můžete určit velikost aktivní plochy (plocha, kde jsou sledovány pohyby pera) tabletu.

Preserve Aspect Ratio – označení této volby dovolí zachovat stálé proporce (stejné, jakou má tablet) šířky a délky označené aktivní plochy tabletu.

Karta „Response”

Speed – tímto posuvným tlačítkem můžete nastavit minimální rychlost dvojího klepnutí koncovkou pera na plochu tabletu tak, aby fungovalo jako dvojí kliknutí, a ne jako dvě samostatná kliknutí. Nové nastavení můžete zkontrolovat na testovací ploše.

Area – tímto posuvným tlačítkem můžete nastavit, na jaké ploše budou dvě rychlá klepnutí koncovkou pera platit jako jedno dvojí kliknutí, a ne jako dvě samostatná kliknutí. Nové nastavení můžete zkontrolovat na testovací ploše.

Use Defaults – umožňuje návrat k defaultnímu nastavení ovladače.

Karta „Tip Feel”

Click Pressure – umožňuje definovat reakci tabletu na přítlak během kliknutí.

Pressure Sensitivity – umožňuje nastavit reakci tabletu na přítlak během vedení pera na povrchu tabletu.

Pressure Test – plocha, na které lze vyzkoušet sílu přítlaku.

Click Test – plocha, na které lze vyzkoušet kliknutí.

Clear Test Area – vyčistí testovou plochu.

Use Defaults – umožňuje návrat k defaultnímu nastavení ovladače.

Dodatečné informace

Technické údaje

Rozměry zařízení	200x196x6 mm
Aktivní plocha 127x95 mm
Maximální výška čtení	6 mm
Počet úrovní přítlaku	1024
Přesnost	0,254 mm
Přítlak USB port
Rozlišení	2540 lpi
Ovladače Windows 98/Me/2000/XP,	MacOS 9.x/10.x

Minimální požadavky

Systém Windows 98/Me/2000/XP na počítači Pentium PC nebo lepším

Systém MacOS na počítači iMac, G3, PowerMac nebo PowerBook

32 MB paměti RAM

Volný USB port

Kompatibilita se softwarem

PENTAGRAM Quadpen by měl dobře spolupracovat s libovolnými programy v prostředí Windows 98/Me/2000/XP nebo MacOS 9.x/10.x.

Návod k instalaci na počítači Mac v elektronické verzi se nachází na CD-ROM.

Návod na inštaláciu a obsluhu grafického tabletu

2 CD-ROMy s ovládačmi a softvérom

Návod na obsluhu

Pripojenie tabletu k počítaču

Po nainštalovaniu ovladačov je tablet pripravený na prácu.

Rozmery zariadenia 200x196x6 mm
Aktívna plocha 127x95 mm
Maximální výška čítania	6 mm
Počet stupňov přítlaku	1024
Presnosť	0,254 mm
Prítlak USB port
Rozlíšenie	2540 lpi
Ovládače Windows 98/Me/2000/XP,	MacOS 9.x/10.x
