Typ produktu	Přepínač (switch) s 8 porty 10/100 Mbps
Porty	8 portů RJ-45 s funkcí Auto MDI/MDI-X (automatické křížení)
Rychlosti přenosu dat	10 Mbps nebo 100 Mbps (automatické vyjednávání na port)
Přenosové režimy	Half duplex a Full duplex (automatické vyjednávání)
Podporované standardy	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x řízení toku
Filtrovací/přeposílací rychlost	10 Mbps: 14 880 pps; 100 Mbps: 148 800 pps
Napájení	Externí adaptér 7,5 V DC, 1 A
Rozměry (š x h x v)	160 x 94 x 30 mm
LED indikátory	Napájení (červená), Rychlost portu (zelená), Link/Activity (zelená)
Požadavky na kabely	UTP kat. 3, 4 nebo 5 (10 Mbps); UTP kat. 5 (100 Mbps) s konektory RJ-45
Obsah balení	Přepínač PENTAGRAM NEsT 8P, napájecí adaptér, stručný návod k instalaci
Konfigurace	Není vyžadována žádná konfigurace; plug and play
Klíčové funkce	Automatické vyjednávání, přepínání Store and Forward, automatické křížení MDI/MDI-X, řízení toku (back-pressure a IEEE 802.3x)

Často kladené otázky - NEsT 8P P 6202 Pentagram

Co je přepínač (switch) a jak se liší od běžného hubu?

Přepínač (switch) spojuje několik počítačů v síti. Na rozdíl od běžného hubu, který odesílá data všem připojeným zařízením, switch posílá data pouze cílovému počítači, čímž zvyšuje výkon a snižuje zatížení sítě.

Jak nainstalovat přepínač Pentagram NEsT 8P?

Připojte napájecí adaptér k přepínači a zapojte jej do elektrické zásuvky. Poté pomocí síťových kabelů (RJ-45) připojte své počítače nebo jiná síťová zařízení k libovolnému z 8 portů. Přepínač se automaticky nakonfiguruje.

Mohu připojit přepínač k jinému přepínači?

Ano, libovolný port lze použít pro propojení s jiným přepínačem. Funkce Auto MDI/MDI-X eliminuje potřebu kříženého kabelu.

Co znamenají LED indikátory?

LED POWER (červená) signalizuje, že je přepínač zapnutý. LED SPEED (zelená) je vypnutá, pokud není spojení nebo je spojení 10 Mbps, a svítí pro spojení 100 Mbps. LED LINK/ACT (zelená) svítí trvale, když je navázáno spojení, a bliká při přenosu dat.

Co je automatické vyjednávání a jak funguje?

Automatické vyjednávání umožňuje každému portu automaticky vybrat nejlepší dostupnou rychlost (10 nebo 100 Mbps) a duplexní režim (half nebo full) při připojení k jinému zařízení. Například pokud připojené zařízení podporuje 100 Mbps s automatickým vyjednáváním, přepínač bude pracovat na 200 Mbps (100Base-TX full duplex).

Podporuje přepínač režim full duplex?

Ano, podporuje jak half duplex, tak full duplex na všech portech. Full duplex umožňuje současné odesílání a příjem, čímž zdvojnásobuje efektivní šířku pásma.

Jaké typy kabelů mám použít?

Pro připojení 10 Mbps použijte kabely UTP kategorie 3, 4 nebo 5. Pro připojení 100 Mbps použijte kabely UTP kategorie 5. Všechny kabely musí mít konektory RJ-45.

Co je řízení toku a proč je důležité?

Řízení toku zabraňuje ztrátě dat při přenosu a příjmu na různých rychlostech. Přepínač podporuje back-pressure pro half duplex a IEEE 802.3x pro režimy full duplex.

Musím přepínač před použitím nakonfigurovat?

Ne, přepínač je plug and play. Automaticky detekuje rychlost a duplexní režim pro každé připojené zařízení. Není vyžadována žádná instalace softwaru ani konfigurace.

Jaké jsou fyzické rozměry přepínače?

Rozměry jsou 160 mm na šířku, 94 mm do hloubky a 30 mm na výšku (160 x 94 x 30 mm).

NÁVOD K OBSLUZE NEsT 8P P 6202 Pentagram

POZOR! Všechny informace a technické údaje podléhají změnám bez předchozího upozornění a/nebo poznámky v tomto návodu.

Všechna práva vyhrazena, reprodukování a kopírování je zakázáno.

Návod na rychlou instalaci

Nejnovější verze návodu, ovladačů a software jsou dostupné na straně www.pentagram.eu

Úvod

Blahopřejeme Vám k volbě našeho přepínače PENTAGRAM NEsT 8P. Jsme přesvědčení, že toto zařízení splní Vaše očekávání a bude Vám dobře sloužit.

V tomto návodu se pokusíme probrat nejdůležitější otázky spojené s tímto zařízením a jeho instalací.

Přepínač (ang. Switching Hub), populárně zvaný switch, je zařízení, které umožňuje spojit do jedné sítě několik počítačů. Pomocí našeho zařízení budete moci provádět velmi rychle výměnu dat s jinými uživateli. Sítové připojení Vám umožní výkonněji pracovat a také hrát s přáteli nejnovější hry, které podporují režim více hráčů (multiplayer). Od obyčejného přepínače (ang. Hub) se switch liší vyšším výkonem a tím, že dovoluje zmenšit zatížení sítě. Vyššího výkonu a zmenšení zatížení sítě je docíleno pomocí přepínání portů, přesněji řečeno prénosem dat pouze do cílových počítačů (obyčejný přepínač odesílá data do všech počítačů, a tím pádem značně zpomaluje práci sítě).

Obsluha a instalace přepínače PENTAGRAM NEsT 8P je snadná. Díky možnosti obsluhy nejdůležitějších standardů můžeme snadno vytvořit novou síť nebo rozšířit stávající.

Obsah balení

1. PENTAGRAM NEsT 8P (P 6202)
2. Napájecí zdroj 7,5 V, 1 A
3. Návod na rychlou instalaci

Požadavky

• Počítače vybavené síťovou kartou, která pracuje v jednom z podporovaných standardů (10Base-T, 100Base-TX)
• Šitové kabely UTP Kategorie 3, 4 nebo 5 (10 Mb/s), UTP Kategorie 5 (100 Mb/s), vybavené konektorem RJ-45

Funkce zařízení

• Každý port má funkci automatické detekce překřížení (MDI/MDI-X), která umožnuje rychle připojit přepínač k jiným zařízením nebo počítačům.
• Funkce Store and Forward umožňuje další zvýšení propustnosti sítě díky filtrování chybných paketů.
• Automatické nastavení rychlosti samostatně pro každý port.

- Podporuje režimy řízení toku dat (flow control) back-pressure (poloviční duplex) a IEEE802.3x (plný duplex), aby se zabránilo vzniku chyb při přenosu a příjmu dat s různou rychlostí.

• Signalizační diody umožňují rychlou diagnostiku práce sítě.

- Nevyžaduje provedení konfigurace uživatelem. Stačí ho prostě zapojit a můžete pracovat. Switch automaticky nastaví rychlost a režim prénosu pro jednotlivé porty v závislosti na zařízeních, která jsou k nim prípojena (např. počítač/tiskárna).

- Podpora režimu plného duplexu dovoluje dvounásobné zvýšení efektivní propustnosti sítě.

Specifikace

Rychlost přenosu 10 Mb/s, 100 Mb/s (Automatické nastavení)
Režim přenosu	10/100 Mb/s poloviční duplex, duplex (Automatické nastavení)
Podporované standardy	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Rozhraní	8 přepínaných portů RJ-45, s automatickou detekcí překřížení (Auto MDI-MDIX)
Kabeláž/Přípojky	RJ-45 (10Base-T) – UTP Kategorie 3,4 nebo 5RJ-45 (100Base-TX) – UTP Kategorie 5
Signalizační diody	Napájení (POWER), rychlost spojení (10/100), stav spojení a aktivity portu (LINK/ACT)
Filtrování/Přenos paketů (p/s – pakety za sekundu)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Napájení	vnější napájecí zdroj 7,5 V DC, 1 A
Rozměry 160 x 94 x 30

Vzhled zařízení

Přední panel

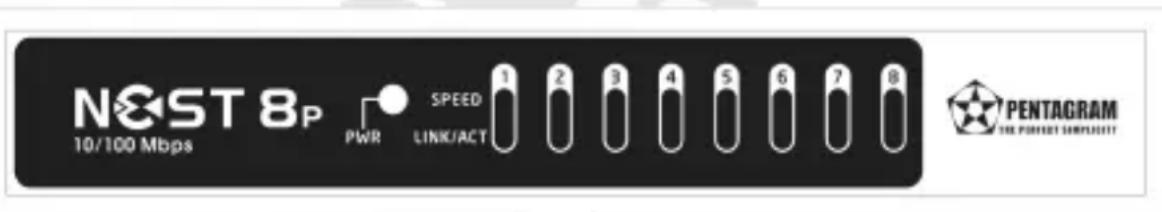

Na předním panelu přístroje se nacházejí diody, které signalizují stav zařízení a konkrétních portů. Jedna dioda POWER signalizuje napájení přístroje a 8 dvojíc diod (10/100 a LINK/ACT) signalizuje práci jednotlivých portů.

Název Barva Funkce
POWER	Červená	Svítí: Zařízení je připojeno k napájecímu zdroji
10/100 Zelená		Nesvítí: Žádné spojení nebo spojení 10Mb/s
		Svítí: Spojení 100Mb/s
LINK/ACT Zelená		Svítí: Spojení s jiným zařízením
		Bliká: Přenos dat

Zadní panel

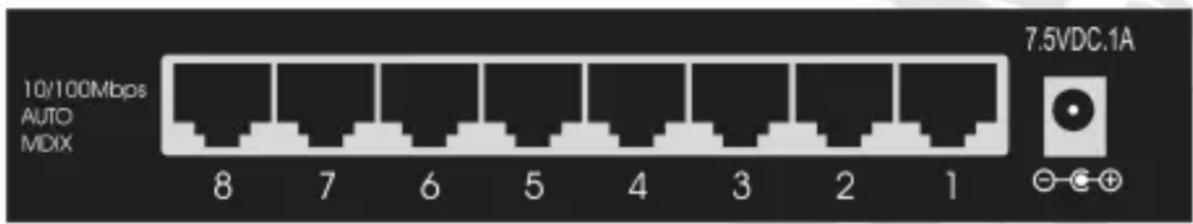

Na zadním panelu se nacházejí porty RJ-45, které slouží k připojení počítačů a jiných síťových zařízení pomocí síťového kabelu, a také napájecí zdířka.

Obsluha zařízení

1. Zapojte napájecí zdroj ze soupravy do napájecí zdířky na zadním panelu přístroje a pak zapojte napájecí zdroj do elektrické zásuvky.
2. K portům RJ-45, které se nacházejí na zadním panelu přístroje, připojte pomocí síťových kabelů (nejsou součástí soupravy) počítače a jiná síťová zařízení. Každý port přístroje lze využít pro připojení k jinému switchi (Uplink).

Poloviční a plný duplex

PENTAGRAM NEsT 8P podporuje režimy polovičního a plného duplexu v režimech 10Base-T a 100Base-TX.

Poloviční duplex – data nelze vysílat a přijímat současně. Odeslání následuje po ukončení příjmu.

Plný duplex – data lze vysílat a přijímat současně. Režim plného duplexu umožňuje dvojnásobně zvýšit propustnost kanálu.

Přenos v plném duplexu je možný:

• Mezi přímo spojenými zařízeními (např. switch–switch, switch–PC)
• Pokud oba přístroje podporují režim plného duplexu
• Pokud oba přístroje pracují ve stejném režimu automatického nastavení rychlosti (např. Autonegotiation – Autonegotiation, nebo no Autonegotiation – no Autonegotiation.)

Automatické nastavení rychlosti (Autonegotiation)

Každý port přístroje má funkci automatického nastavení rychlosti spojení. Dovoluje to zvolit pro každý port zvlášť nejlepší dostupnou rychlost v okamžiku připojení k jinému zařízení.

Tabulka uvádí režimy, ve kterých bude přístroj pracovat po připojení k různým zařízením.

Pracovní režim připojovaného zařízení	Pracovní režim switche PENTAGRAM
100 Mb/s bez automatického nastavení rychlosti	100 Mb/s (100Base-TX poloviční duplex)
100 Mb/s s automatickým nastavením rychlosti 20	100 Mb/s (100Base-TX plný duplex)
10 Mb/s bez automatického nastavení rychlosti 10	10 Mb/s (10Base-T poloviční duplex)
10 Mb/s s automatickým nastavením rychlosti 20	10 Mb/s (10Base-T plný duplex)

Blahozeláme Vám k vol'be nášho switching hubu PENTAGRAM NEsT 8P. Sme presvedčení, že toto zariadenie splní Vaše očakávania a bude Vám dobre slúžit'.
