INSTRUKCJA OBSŁUGI NEsT 8P P 6202 Pentagram

UWAGA! Wszystkie informacje i dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia i/lub zaznaczenia tego w niniejszej instrukcji.

Wszelkie prawa zastrzeżone, powielanie i kopiowanie zabronione.

Szybka instrukcja instalacji

Najnowsze wersje instrukcji, sterowników i oprogramowania dostępne są na stronie www.pentagram.pl

Wprowadzenie

Gratulujemy wyboru naszego koncentratora przełączającego PENTAGRAM NEsT 8P. Jesteśmy przekonani, że urządzenie to spełni twoje oczekiwania i będzie ci dobrze służyć.

W niniejszej instrukcji postaramy się omówić najważniejsze zagadnienia związane z samym urządzeniem oraz jego instalacją

Koncentrator przełączający (ang. Switching Hub), popularnie nazywany switchem, jest urządzeniem pozwalającym połączyć kilka komputerów w sieć. Dzięki zastosowaniu naszego urządzenia będziesz mógł bardzo szybko wymieniać dane z innymi użytkownikami. Podłączenie do sieci pozwoli ci wydajniej pracować oraz grać ze znajomymi w najnowsze gry obsługujące tryb dla wielu graczy (multi-player). Od zwykłego koncentratora (ang. Hub) switch różni się zwiększoną wydajnością oraz tym, że pozwala zmniejszyć obciążenie sieci. Zwiększoną wydajność oraz zmniejszenie obciążenia sieci uzyskuje się poprzez przełączanie portów, a dokładnie przez przesyłanie danych tylko do komputerów docelowych (zwykły koncentrator przesyła dane do wszystkich komputerów, przez co w znacznym stopniu spowalnia pracę sieci).

Koncentrator przełączający PENTAGRAM NEsT 8P jest łatwy w obsłudze oraz instalacji a dzięki obsłudze najważniejszych standardów pozwala w łatwy sposób utworzyć nową sieć, lub rozszerzyć już istniejącą.

Zawartość pudełka

1. PENTAGRAM NEsT 8P (P 6202)
2. Zasilacz 7,5 V, 1 A
3. Szybka instrukcja instalacji

Wymagania

• Komputery wyposażone w karty sieciowe pracujące w jednym z obsługiwanych standardów (10Base-T, 100Base-TX)
• Kable sieciowe UTP Kategorii 3, 4 lub 5 (10 Mb/s), UTP Kategorii 5 (100 Mb/s), wyposażone w złącza RJ-45

Funkcje urządzenia

• Każdy port obsługuje funkcję autoprzeplotu (MDI/MDI-X), pozwalając szybko podłączyć switch z innymi urządzeniami lub komputerami.
• Funkcja Store and Forward pozwala dodatkowo zwiększyć przepustowość sieci dzięki filtrowaniu błędnych pakietów
  • Autonegocjacja prędkości dla każdego z portów oddzielnie.
• Obsługuje tryby kontroli przepływu (flow control) back-pressure (półdupleks) oraz IEEE802.3x (pełny dupleks), aby zapobiec powstawaniu błędów przy transmisji i odbiorze danych z różnymi prędkościami.
  • Diody sygnalizacyjne pozwalają na szybką diagnostykę pracy sieci.
• Nie wymaga żadnej konfiguracji ze strony użytkownika. Po prostu podłącz go i pracuj. Switch automatycznie ustawi prędkość i tryb transmisji dla poszczególnych portów w zależności od podłączonych do nich urządzeń (np. komputer/drukarka).
• Obsługa trybu pełnego dupleksu pozwala zwiększyć dwukrotnie efektywną przepustowość sieci.

Specyfikacja

Prędkości transmisji	10 Mb/s, 100 Mb/s (Automatycznie negocjowana)
Tryb transmisji	10/100 Mb/s półdupleks, dupleks (automatycznie negocjowany)
Obsługiwane standardy	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Interfejs	8 przełączanych portów RJ-45, z automatycznym wykrywaniem przeplotu (Auto MDI-MDIX)
Okablowanie/Złącza	RJ-45 (10Base-T) – UTP Kategorii 3,4 lub 5RJ-45 (100Base-TX) – UTP Kategorii 5
Diody sygnalizacyjne	Zasilanie (POWER), prędkość połączenia (10/100), połączenie/aktywność portu (LINK/ACT)
Filtrowanie/Przekazywanie pakietów (p/s – pakiety na sekundę)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Zasilanie zewnętrzny zasilacz 7,5 V DC, 1 A
Wymiary 160 x 94 x 30

Wygląd urządzenia

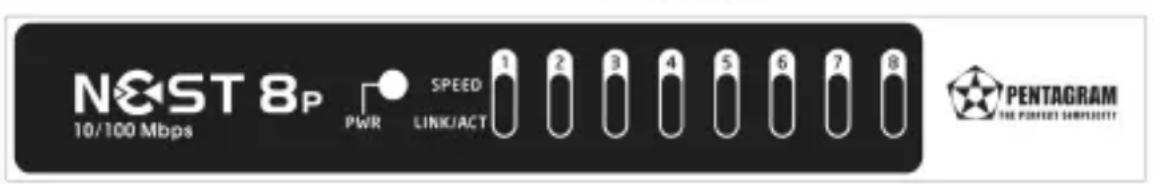

Przedni panel

Na przednim panelu urządzenia znajdują się diody wyświetlające stan urządzenia oraz konkretnych portów. Jedna dioda POWER wskazująca zasilanie urządzenia oraz 8 par diod (10/100 i LINK/ACT) wskazujących pracę poszczególnych portów.

NEST 8P 10/100 Mbps PWR SPEED LINK/ACT 1 2 3 4 5 6 7 8 PENTAGRAM THE POWER RESPECTIVE

Nazwa Kolor Funkcja
POWER	Czerwona	Świeci: Urządzenie podłączone do zasilania
10/100	Zielona	Nie świeci: Brak połączenia lub połączenie 10Mb/s
		Świeci: Połączenie 100Mb/s
LINK/ACT	Zielona	Świeci: Połączenie z innym urządzeniem
		Miga: Przesyłanie danych

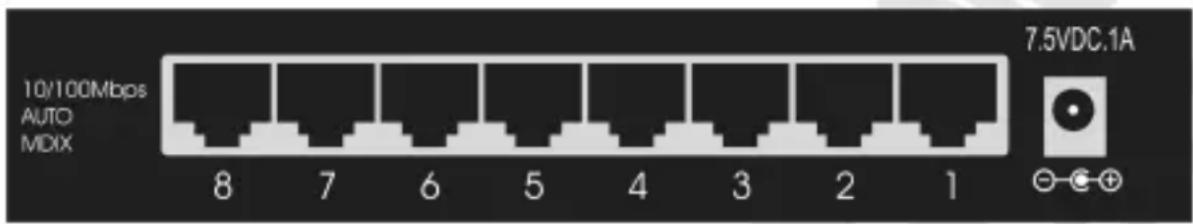

Tylni panel

Na tylnym panelu znajdują się porty RJ-45 służące do podłączenia kablem sieciowym komputerów i innych urządzeń sieciowych a także gniazdo zasilania.

10/100Mbps AUTO MDIX 8 7 6 5 4 3 2 1 7.5VDC.1A

Obstuga urządzenia

1. Podłącz zasilacz znajdujący się w zestawie do gniazda zasilania, znajdującego się na tylnim panelu urządzenia a następnie podłącz zasilacz do gniazdka elektrycznego.
2. Podłącz komputery i inne urządzenia sieciowe do złącz RJ-45 urządzenia, znajdujących się na tylnym panelu urządzenia, za pomocą kabli sieciowych (nie są częścią zestawu). Każdy port urządzenia może zostać wykorzystany do połączenia z innym switchem (Uplink).

Półdupleks i pełny dupleks

PENTAGRAM NEsT 8P obsługuje tryby półdupleksu i pełnego dupleksu w trybach 10Base-T oraz 100Base-TX.

Półdupleks – dane nie mogą być wysyłane i odbierane w tym samym czasie. Wysyłka następuje po skończonym odbiorze.

Pełny dupleks – dane mogą być wysyłane i odbierane w tym samym czasie. Tryb pełnego dupleksu pozwala dwukrotnie zwiększyć przepustowość kanału.

Transmisja w pełnym dupleksie możliwa jest:

• Pomiędzy bezpośrednio połączonymi urządzeniami (np. switch-switch, switch-PC)
  • Gdy oba urządzenia obsługują tryb pełnego dupleksu
  Gdy oba urządzenia pracują w tym samym trybie autonegocjacji (np. Autonegocjacja—Autonegocjacja, lub brak autonegocjacji—brak autonegocjacji.)

Autonegocjacja

Każdy port urządzenia ma funkcję autonegocjacji prędkości połączenia. Pozwala to dla każdego portu indywidualnie wybrać najlepszą dostępną prędkość w momencie podłączenia do innego urządzenia.

Tabela przedstawia tryby w jakich urządzenie będzie pracował po połączeniu z różnymi urządzeniami.

Tryb pracy podłączanego urządzenia Tryb pracy switcha PENTAGRAM

100 Mb/s bez autonegocjacji 100 Mb/s (100Base-TX półdupleks)

100 Mb/s z autonegocjacją 200 Mb/s (100Base-TX pełny dupleks)

10 Mb/s bez autonegocjacji 10 Mb/s (10Base-T półdupleks)

10 Mb/s z autonegocjacją 20 Mb/s (10Base-T pełny dupleks)

Adres: ul. Szyszkowa 35/37, 02-285 Warszawa

jako upoważniony przedstawiciel producenta deklaruje, że poniższy produkt:

Nazwa produktu: PENTAGRAM NEsT 8P (P 6202)

wraz z zasilaczem: YHD0750800v-41W

został wyprodukowany przy zastosowaniu następujących norm zharmonizowanych:

EN60950-1:2001

EN55022:1998

EN 50081-1:1994

EN 50082-1:1994

EN55024:1998

EN61000-3-2:1995

EN61000-3-3:1995

IEC 1000-4-2:1995

IEC 1000-4-3:1995

IEC 1000-4-4:1995

Niniejszy produkt spełnia zasadnicze wymagania zawarte w:

• rozporządzeniu Ministra Gospodarki z dnia 15 grudnia 2005 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 259 poz. 2172), dokonującym transpozycji europejskiej dyrektywy 73/23/EWG, dotyczącej wyposażenia elektrycznego przewidzianego do stosowania w pewnych granicach napięcia;
• rozporządzeniu Ministra Transportu i Budownictwa z dnia 27 grudnia 2005 r. w sprawie dokonywania oceny zgodności aparatury z zasadniczymi wymaganiami dotyczącymi kompatybilności elektromagnetycznej oraz sposobu jej oznakowania (Dz.U. Nr 265 poz. 2227), wdrażającym postanowienia dyrektywy Rady 89/336/EWG, dotyczącej kompatybilności elektromagnetycznej;
• rozporządzeniu Ministra Infrastruktury z dnia 15 kwietnia 2004 r. w sprawie dokonywania oceny zgodności telekomunikacyjnych urządzeń końcowych przeznaczonych do dołączania do zakończeń sieci publicznej i urządzeń radiowych z zasadniczymi wymaganiami oraz ich oznakowania (Dz.U. Nr 73 poz. 659), wdrażającym postanowienia dyrektywy 1999/5/EWG, dotyczącej urządzeń radiowych i telekomunikacyjnych urządzeń końcowych,

i w następstwie nosi oznakowanie CE.

Miejsce i data:

Imię i nazwisko osoby upoważnionej:

Stanowisko:

Warszawa, 27.04.2007

Radosław Majkowski

Product Manager
