INSTRUKCJA OBSŁUGI Nomad Q 6.0 P 9560 Pentagram

Instrukcja Instalacji I obstugii i Str

Instrukcja instalacji i obsługilinstrukcja instalacji i obsługi

PL

PL

PENTAGRAM Nomad Q 6.0 [P 9560]PENTA

Najnowsze wersje instrukcji, sterowników i oprogramowania dostępne są na stronie www.pentogram.pl.

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

PL

Spis treści Spis treści

Ważne informacje Ważne informacje

Środki ostrożności Środki ostrożności

• Korzystanie z systemu nawigacji satelitamej nie zwalnia użytkownika z przestrzegania przepisów drogowych (światła, znaki, itp.), kulturalnego zachowania na drodze oraz zachowania zdrowego rozsacku.
• Unikaj używania oraz przechowywania urządzenia i dołączonych akcesoriów w miejscach silnie zapylonych, o wysokiej wilgotności lub o bardzo niskiej lub wysokiej temperaturze. Może to doprowadzić do ich uszkodzenia nie objętego gwarancją.
• Nie używaj urządzenia, gdy masz mokre ręce, aby uniknąć zniszczenia urządzenia lub porażenia prądem.
• Do czyszczenia urządzenia nie używaj środków chemicznych takich jak benzyna lub detergenty - zawsze czyść urządzenie miękką, suchą ściereczką.
• Przed czyszczeniem odłącz urządzenie od komputera lub innego źródła zasilania.
• Nie dokonuj na własną rękę żadnych zmian i napraw, nieautoryzowana ingerencja w urządzenie lub jego oprogramowanie powoduje utratę gwarancji.
• Nie narażaj urządzenia na upadki i wstrząsy. Uszkodzenia mechaniczne nie wynikające z normalnego użytkowania nie są objęte gwarancją.
• Nie odłączaj urządzenia od komputera podczas przesyłania danych, gdyż mogą zostać bezpowrotnie utracone.
• Pliki i dane przechowywane w pamięci urządzenia i na karcie pamięci są jak każde inne pliki podatne na uszkodzenia, dlatego jeśli to konieczne, zrób ich kopie zapasowe.
• Firma PENTAGRAM nie ponosi odpowiedzialności za ew. utratę danych.

Informacja dot. zużytego sprzętu elektronicznego Informacja dot. zużytego sprzętu

Oznaczenia na urządzeniu i załączonej dokumentacji wskazują na fakt, że urządzenie nie może zostać wyrzucone razem z nieposegregowanymi odpadami komunalnymi po jego zużyciu. Urządzenie należy poddać procesowi recyklingu lub innego przetworzenia w celu odzyskania materiałów, które mogą zostać ponownie wykorzystane, a także unieszkodliwiania składników niebezpiecznych.

Użytkownicy powinni skontaktować się z organami odpowiadającymi za recykling / odzysk, w celu ustalenia sposobu wycofania urządzenia z użycia w sposób przyjazny dla środowiska.

UWAGAI Wszystkie informacje i dane techniczne mogą ulec zmianie bez wcześniejjszego powiadomienia i/lub zaznaczenia tego w niniejszej instrukcji.

Copyright ©2011 PENTAGRAM

Wszelkie prawa zastrzeżone, powielanie i kopiowanie zabronione.

Wprowadzenie Wprowadzenie

Dziękujemy za zakup nawigacji PENTAGRAM Nomad Q 6.0 [P 9560]. Urządzenie łączy w sobie odbiornik GPS, odtwarzacz plików dźwiękowych (MP3, WMA, WAV) i wideo (AVI, ASF, WMV), przeglądarkę zdjęć (JPG, BMP, GIF, PNG), plików tekstowych eBook (TXT) oraz transmitter FM a także posiada wbudowany czytnik kart microSD/SDHC.

Zawartość pudełka Zawartość pudełka

1. PENTAGRAM Nomad Q 6.0 [P 9560]
2. Kabel USB
3. Instrukcja obsługi
4. Ładowarka samochodowa
5. Zestaw do montażu na szybie (przyssawka z ramieniem i ramka na nawigację)
6. Ściereczka do czyszczenia
7. Karta gwarancyjna
   B. Etui
8. Rysik

Minimalne wymagania systemowe Minimalne wymagania systemowe

Niniejsze wymagania są ważne tylko w przypadku podłączania urządzenia do komputera.

- Komputer PC z wolnym portem USB

- System operacyjny: Windows Me / 2000 / XP / Vista / 7

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

Przygotowanie do pracyPrzygotowanie do pracy

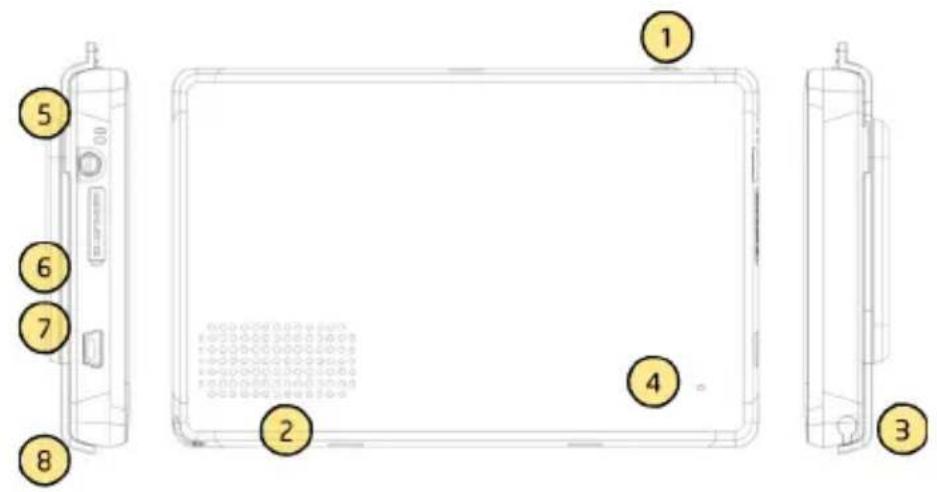

Wygląd urządzenia Wygląd urządzenia

1. Przycisk zasilania:

2. Aby włączyć lub wyłączyć urządzenie, przytrzymaj wciśnięty ten przycisk przez ok. 4 sekundy.

3. Aby włączyć lub wyłączyć tryb uśpienia (oszczędzania energii), przytrzymaj wciśnięty ten przycisk i zwolnij go po ok. 2 sekundach.

4. Głośnik – jeśli do urządzenia nie są podłączone słuchawki, wszystkie dźwięki będą odtwarzane za pomocą wbudowanego głośnika.

5. Rysik - umożliwia precyzyjne korzystanie z ekranu dotykowego urządzenia.

6. Przycisk RESET - służy do awaryjnego ponownego uruchomienia urządzenia.
7. Dioda sygnalizacyjna - świeci na czerwono w czasie ładowania, na zielono po zakończeniu ładowania i na niebiesko w trybie uśpienia energii.
8. Gniazdo słuchawkowe - po podłączeniu słuchawki są używane zamiast wbudowanego głośnika.
9. Gniazdo na kartę microSD/SDHC.
10. Gniazdo USB.

Karta pamięci Karta pamięci

Kartę pamięci należy wkładać do urządzenia w taki sposób, aby patrząc na ekran urządzenia widoczne były styki karty. Patrząc na tył urządzenia widoczna powinna być etykieta karty.

Aby wyjąć kartę z urządzenia, należy nacisnąć kartę, żeby delikatnie się wysunęła a następnie ją wyciągnąć. Przed wyjęciem karty z urządzenia upewnij się, że wszystkie aplikacje z niej korzystające (np. odtwarzacz multimediów, aplikacja do nawigacji) zostały wyłączone i żadne pliki nie są przesyłane na lub z karty. Niektóre aplikacje do nawigacji używają karty pamięci do zapisywania plików z konfiguracją i mapami - wyjęcie karty, na której zapisane są takie pliki może spowodować niepoprawne działanie tej aplikacji a w skrajnych przypadkach także konieczność ponownego zainstalowania aplikacji.

UWAGA! Wyjęcie karty z urządzeniem w uzosie jego używamiionnożes sporoddowódću szkoddeerić lub butrąteć i daytch, zawieszenie się aplikacji lub całego urządzenia. zawieszenie się aplikacji lub całego urządzenia.

Ładowanie akumulatoratładowanie akumulatora

Przed rozpoczęciem używania urządzenia zalecane jest kilkukrotne pełne naładowanie i rozładowanie baterii, aby osiągnęła pełną sprawność i maksymalną żywotność.

W prawym górnym rogu głównego menu widoczna jest ikona reprezentująca stan naładowania baterii. Gdy ikona jest wypełniona belkami - bateria jest w pełni naładowana, gdy ikona jest pusta- bateria jest na wyczerpaniu i należy ją jak najszybciej naładować. Odtwarzacz zacznie się samoczynnie ładować po podłączeniu do ładowarki sieciowej podłączonej do gniazdka sieciowego lub samochodowej podłączonej do gniazda zapalniczki samochodowej. Podczas ładowania można korzystać ze wszystkich funkcji urządzenia. Dodatkowym wskaźnikiem ładowania baterii jest dioda znajdująca się na bocznym panelu urządzenia - świeci na czerwono w czasie ładowania lub na zielono, gdy bateria jest w pełni naładowana.

Aby naładować baterię należy:

• podłączyć urządzenie do komputera za pośrednictwem dołączonego kabla USB, lub
• podłączyć urządzenie do gniazda zapalniczki samochodowej za pośrednictwem samochodowej ładowarki.

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

Korzystanie z ekranu dotykowego Korzystanie z ekranu dotykowego

Z ekranu dotykowego można korzystać za pomocą palca, ale ze względu na jego dużą powierzchnię, bardziej precyzyjny i niewiele mniej wygodny jest rysik. Znajduje się on w tylnej części obudowy urządzenia. W razie konieczności rysik można rozsunąć. Rysikiem można wykonać cztery podstawowe czynności:

• stuknięcie - delikatne dotknięcie rysikiem powierzchni ekranu,
• podwójne stuknięcie – szybkie dwukrotne stuknięcie rysikiem w tym samym miejscu ekranu,
• przeciągnięcie - dotknięcie i przesunięcie rysikiem po ekranie,
• przytrzymanie – dotknięcie i przytrzymanie rysika przez kilka sekund w jednym miejscu ekranu.

Do korzystania z ekranu dottykowego zowsszeużywajryygikdublpokaloKórzystoanie in innych prziediótótrównoże spowodować porysowanie ekranu, utrudnienie korzystania z urządzenia a nawet utratę gwarancji.

Montaż w samochodzie Montaż w samochodzie

PL

UWAGA! Jeśli komieczne jest podłączenie nowigajji doto srochobodowego@njożódza zapalcazikizróbóto tożjuło po uruchomieniu silnika. Przepięcia powstające podczas zapłonu mogą trwale uszkodzić nowigację.

Użyj dołączonego zestawu do montażu na szybie (przyssawka z ramieniem i ramka na nawigację) aby zamocować urządzenie na przedniej szybie pojazdu. Mocowanie może być utrudnione w bardzo niskich lub wysokich temperaturach. Upewnij się, że:

• umiejscowienie nawigacji nie utrudnia widoczności kierowcy,
• przyssawka dobrze trzyma się szyby,
• nawigacja jest dobrze zamocowana w ramce,
• ramka z nawigacją jest dobrze zamocowana na ramieniu przyssawki,
• nawigacja nie jest zamocowania w pobliżu miejsca, w którym się znajduje poduszka powietrzna.

Podłączanie do komputera Podłączanie do komputera

UWAGI:UWAGI:

• Do instalacji aplikacji i przeebawywniowakorsych i plikówna owożnażyżywało zorówna ośtożejnej kortynpamięci oraz wbudowanej pamięci Flash. oraz wbudowanej pamięci Flash.
• Nie odlączaj urządzenia od komputera w czasie przesyłania danych, aby zapobiec ewentualnemu uszkodzeniu lub utracie danych.uszkodzeniu lub utracie danych.

Urządzenie współpracuje z następującymi systemami operacyjnymi: Windows Me / 2000 / XP / Vista / 7.

Wybór trybu połączenia z komputerem umożliwia menu Ustawienia / USBUstawienia / USB

- Try By SWSB (ikona pierwsza) połączy urządzenie z komputerem jako dysk przenośny i będzie widoczne w Eksploratorze Windows.

- Try By Active Sync Windows Mobile Device (ikona druga) umożliwia synchronizację i kopiowanie danych między urządzeniem i komputerem, instalację aplikacji dla systemu Windows CE a także tworzenie i przywracanie kopii zapasowej systemu urządzenia (tylko ActiveSync). Może być wymagane pobranie i zainstalowanie darmowej aplikacji ActiveSync (Windows Me, 2000, XP) lub aplikacji Windows Mobile Device Center (Windows Vista, 7).

Aktualizacja Firmware

W razie konieczności oprogramowanie Firmware urządzenia może zostać zaktualizowane do nowszej wersji.

Najnowszą wersję oprogramowania Firmware można pobrać ze strony www.pentagram.pl. Szczegółowe informacje dotyczące przygotowania i przeprowadzenia aktualizacji można znaleźć w pobranym archiwum z nową wersją oprogramowania Firmware.

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

Obstuga urządzenia

Główne menu

Po włączeniu urządzenia, przez chwilę wyświetlany będzie ekran powitalny a następnie uruchomione zostanie główne menu nawigacji.

Poruszanie się po menu jest bardzo proste - stuknij rysikiem w interesującą Cię ikone, aby ją uruchomić. W prawym górnym rogu wyświetlacza widoczna jest ikona stanu taterii.

PL

Menu GPS (GPS)

Stuknięcie w tę ikone spowoduje uruchomienie aplikacji do nawigacji. Ścieżkę do pliku wykonywalnego aplikacji do nawigacji można zdefiniować w menu Ustawienia / Aplikacja. Wyłączenie urządzenia przed zamknięciem aplikacji do nawigacji może spowodować utratę wprowadzonych danych - zaleca się więc zakończyć pracę aplikacji przed wyłączeniem urządzenia.

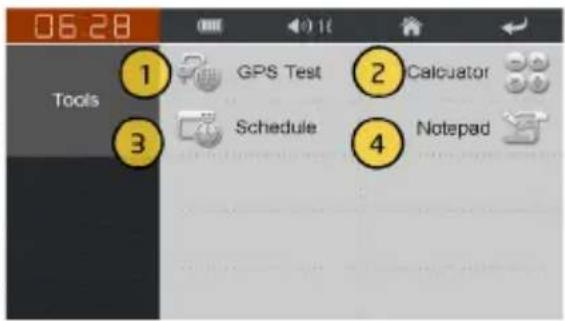

Menu Tools (Narzędzia)

Stuknięcie w tę ikonę spowoduje przejście do podmenu z wyborem jednej z czterech funkcji.

1. GPS Test (Test GPS) uruchamia test modułu GPS pokazując m.in. liczbę połączonych satelitów, długość i szerokość geograficzną oraz umożliwia zresetowanie modułu GPS.
2. Calculator (Kalkulator) przechodzi w tryb kalkulatora umożliwiającego wykonywanie działań matematycznych.
3. Schedule (Terminarz) uruchamia kalendarz wraz z wbudowanym terminarzem.
4. Notepad (Notatnik) uruchamia moduł umożliwiający prowadzenie notatek.

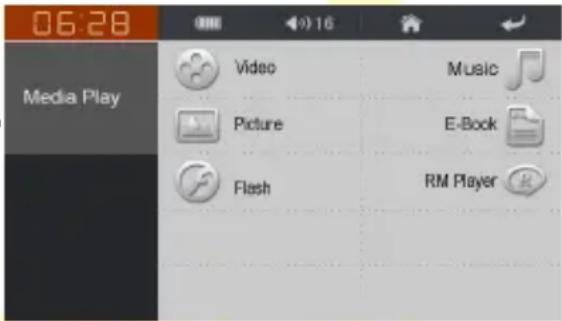

Menu MultimediaMenu Multimedia

Stuknij w tę ikone, aby wejść w tryb odtwarzania plików. Następnie stuknij w Musiusic(Myazyka)Muzyka przejść do odtwarzacza plików audio, Wideo (Filmy)/Widey (Fizrejść do odtwarzacza plików wideo, PImubo (Zdjęcia), aby przejść do przeglądarki plików graficznych, RM1 Media (Filmy RM)) aby przejść do odtwarzacza plików RM i RMVB, Flash animations (Animacje Flash) aby przejść do odtwarzacza animacji Flash lub eBook, aby przejść do wyświetlania plików TXT.

Stuknięcie na przycisku powoduje powrót do głównego menu.

UWAGAI Pliki multimedialne w wysokiej jakości mogą nie być wyświetlane z pełną płynnością, mogą spowolnić działanie urządzenia lub w ekstremalnych przypadkach mogą w ogółe nie zostać otworzone. Pełna lista obsługiwanych kodeków dostępna jest na stronie www.pentagram.pl

Po dokonaniu wyboru wyświetlona zostanie lista plików umożliwiająca wybór pliku do odtworzenia. Stuknij na folderze, aby wyświetlić jego zawartość lub na pliku, aby go odtworzyć.

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

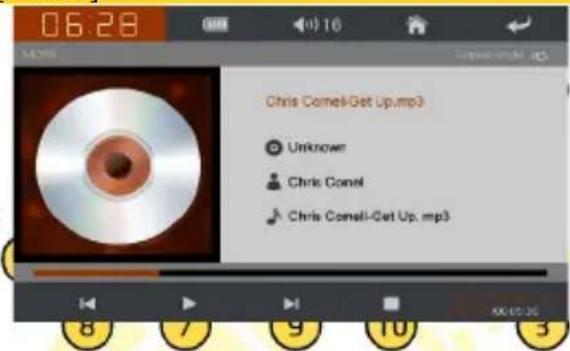

Multimedia / Music (Muzyka)

1. Nazwa aktualnie odtwarzanego pliku.
2. Informacje o utworze.
3. Aktualny stan odtwarzania.
4. Przycisk zmiany trybu powtarzania.
5. Pasek postępu. Po prawej stronie paska znajduje się aktualny i całkowity czas odtwarzania plitu.
6. Powrót do listy plików.
7. Wstrzymanie lub wznowienie odtwarzania.
8. Poprzedni utwór.
9. Następny utwór.
10. Zatrzymanie odtwarzania.
11. Regulacja głośności odtwarzania.
12. Powrót do Menu Głównego

Stuknięcie na przycisku powoduje powrót do listy plików.

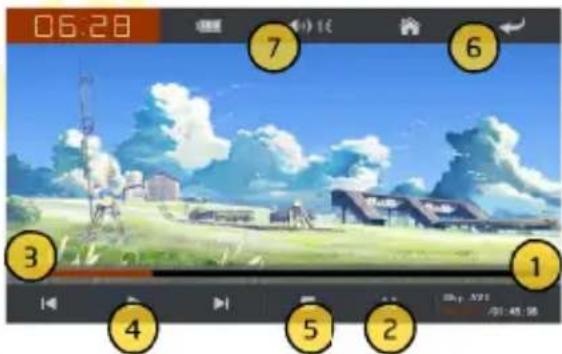

Multimedia / Video / Animacje Flash / Filmy RM

1. Nazwa aktualnie odtwarzanego pliku.
2. Przejście w tryb pełnoekranowy. Aby wyjść z trybu pełnoekranowego wykonaj podwójne stuknięcie.
3. Pasek postępu. Po lewej stronie paska znajduje się aktualny czas odtwarzania pliku, po prawej - całkowity.
4. Wstrzymanie lub wznowienie odtwarzania.
5. Zatrzymanie odtwarzania.
6. Powrót do listy plików.
7. Regulacja głośności odtwarzania.

Stuknięcie na przycisku powoduje powrót do listy plików.

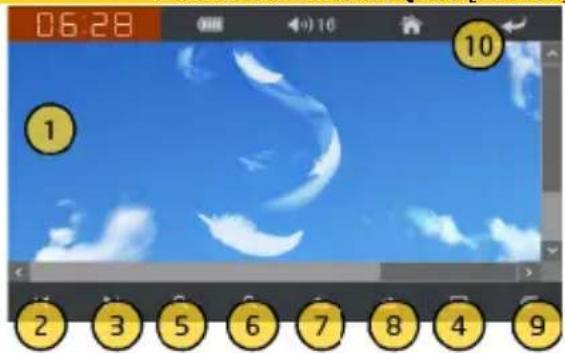

Multimedia / Photo (Zdjęcia)

1. Obszar wyświetlania pliku.

2. Poprzedni plik.

3. Następny plik.

4. Tryb wyświetlania

5. Powiększenie.

6. Pomniejszenie.

7. Obrócenie o 90° w kierunku zgodnym z ruchem wskazówek zegara.

8. Obrócenie o 90° w kierunku przeciwnym do ruchu wskazówek zegara.

9. Włączenie pokazu slajdów.

10. Pawrót do listy plików.

Stuknięcie na przycisku powoduje powrót do listy plików.

UWAGA!UOZAGA drzycisków może być niedostępne dla niektórych formatów graficznych.

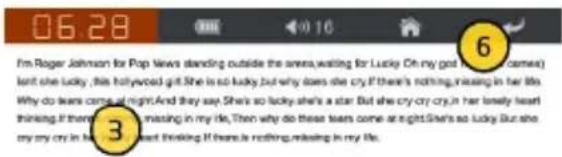

Multimedia /###

1. Nazwa otwartego pliku.

2. Aktualna strona / ilość stron.

3. Treść pliku.

4. Poprzednia strona.

5. Następna strona.

6. Powrót do listy plików.

7. Ustawienia.

B. Zakładki.

1. Tryb TTS (Text To Speech - jeśli obsługiwany przez urządzenie.

Stuknięcie na przycisku powođuje powrót do listy plików.

PENTAGRAM Nomad Q 6.0 [P 9560]

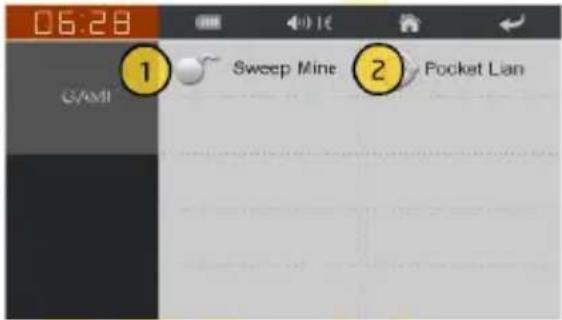

Menu Games (Gry)

Stuknięcie w tę ikonę spowoduje przejście do podmenu z wyborem jednej z dwóch gier.

1. Sweep Mine to gra logiczna polegająca na wyszukiwaniu i oznaczaniu min na polu minowym.
2. Pocket Lian to gra polegająca na wyszukiwaniu identycznych elementów.

PL

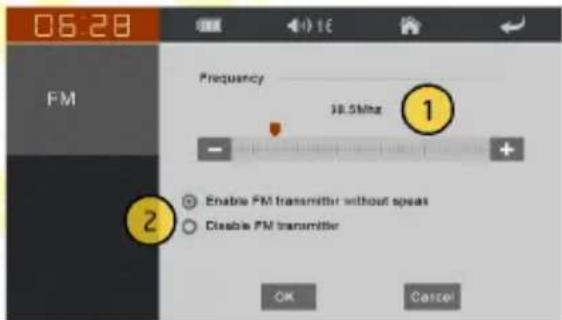

Stuknij tę ikonę, aby wejść w menu ustawień transmisji FM.

1. Wybór częstotliwości na, której urządzenie będzie nadawać. Częstotliwość można wybrać poprzez stuknięcie na skali lub za pomocą przycisków znajdujących się po obu stronach skali.
2. Włączenie lub wyłączenie nadawania na wybranej częstotliwości. Włączenie nadawania spowoduje wyłączenie wbudowanego głośnika. Aby włączyć głośnik, należy wyłączyć nadawanie przez transmitter FM.

Stuknięcie na przycisku powoduje powrót do głównego menu.

UWAGI:

• W niektórych krajach nadawanie na falach ultrakrátkich (FM) bez zezwolenia jest nielegalne. Przed włączeniem transmitera FM upewnij się, że nie będzie to niezgodne z lokalnymi przepisani i prawem.
• Ze względu na ogromne ilości energii elektrycznej wymugane przez transmitter FM, Lędzie on włączany tylko przy podłączeniu urządzenia do zewnętrznego źródła zasilania.

Menu Windows CEMenu Windows CE

Stuknij w tę ikone, aby przejść do pulpitu Windows CE. Aby powrócić do głównego menu wykonaj podwójne stuknięcie na ikonie Start GPSStartpubście.

Menu Settings (Ustawlenia) Menu Settings (Ustawienia)

Stuknij tę ikonę, aby wejść w menu ustawień systemowych. Stuknij w ikonę odpowiadającą opcji, którą chcesz zmienić. Stuknięcie na przycisku powoduje powrót do głównego menu.

Settings (Ustawienia) / Language (Język) Settings (Ustawienia) / Language (Język) W tym menu możliwa jest zmiana wyświetlanego języka.

Używając przycisków ustaw interesujący Cię język.

Stuknięcie na przycisku powoduje powrót do menu Setting (Ustawienia). Settings (Ustawienia).

Settings (Ustawienia) / Backlight (Podświetlenie) Settings (Ustawienia) / Backlight (Podświetlenie) To menu umożliwia zmianę jasności podświetlenia i zmianę czasu wyłączania tego podświetlenia.

Użyj przycisków # i - aby dopasować jasność ekranu urządzenia do własnych upodobań lub panujących warunków. Używając przycisków ze strzałkami można ustawić czas beczynności, po którym podświetlenie ekranu urządzenia zostanie wyłączone. Stuknięcie na przycisku powoduje powrót do menu Setting (Ustavienia).

Settings (Ustawienia) / Power (Zasilanie)

To menu umożliwia sprawdzenie poziomu naładowania baterii. Stuknięcie na przycisku powoduje powrót do menu Setting (Ustavienia).

Settings (Ustawienia) / Sounds (Dźwięk)

To menu umożliwia dostosowanie głośności dźwięku i włączenie lub wyłączenie dźwięków stuknięć. Użyj przycisków + i - aby dopasować głośność urządzenia do własnych upodobań. Jeśli nie chcesz być powiadamiany dźwiękiem o każdym stuknięciu, odznacz pole Tapssound(Dźwiękiekranu). Możesz także wybrać

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

jeden z trzech dźwięków powitalnych lub użyć własnego.

Stuknięcie na przycisku powoduje powrót do menu Settings (Ustawienia) Settings (Ustawienia)

Settings (Ustawienia) / Date & Time (Data & Czas) Settings (Ustawienia) / Date & Time (Data & Czas)

W tym menu wyświetlone są aktualne ustawienia daty, czasu i strefy czasowej urządzenia.

Stuknięcie na przycisku powoduje powrót do menu Settings (Ustawienia) Settings (Ustawienia)

Settings (Ustawienia) / System info. (System) Settings (Ustawienia) / System info. (System)

W tym menu wyświetlone są aktualne informacje dotyczące urządzenia.

Stuknięcie na przycisku powoduje powrót do menu Settings (Ustawienia) Settings (Ustawienia)

Zakładka Info Infyswietla informacje systemowe, wersję FW. Zakładka Pamięci parkazuje aktualne dane dotyczące całkowitej oraz wolnej pamięci operacyjnej, pamięci flash oraz pamięci na karcie.

Settings (Ustawienia) / Calibration (Kalibracja) Settings (Ustawienia) / Calibration (Kalibracja)

Ponowna kalibracja ekranu jest wymagana, jeśli występują różnice między wyświetlanym a faktycznym miejscem stuknięcia rysikiem w ekran.

Aby skalibrować ekran należy dotykać rysikiem pola oznaczonego krzyżykiem póki ekran kalibracji nie zostanie zamknięty.

Settings (Ustawienia) / Update Logo (Ikona GPS) Settings (Ustawienia) / Update Logo (Ikona GPS)

Umożliwia użycie własnej ilustracji jako ikony, która włącza aplikację nawigacyjną w Menu Głównym. Aby użyć własnej ikony należy umieścić kartę pamięci z plikiem graficznym w czytniku urządzenia i postępować zgodnie z instrukcjami na ekranie.

Stuknięcie na przycisku powoduje powrót do menu Setting (Ustawienia) Settings (Ustawienia)

Settings (Ustawienia) / Navi path (Aplikacja) Settings (Ustawienia) / Navi path (Aplikacja)

Stuknij tę ikonę, aby wejść w menu ustawień mapy. Widać aktualną ścieżkę do pliku wykonywalnego. Aby zmienić mapę na inną, wybierz z listy nowy plik wykonywalny nowej mapy. Mapa może być umieszczona w pamięci flash lub na karcie pamięci. Po zmianie mapy, pamiętaj aby pole było odznaczone – wtedy Twoja aplikacja będzię uruchamiana po stuknięciu ikony GPS w Menu głównym.

Stuknięcie na przycisku powoduje powrót do menu Settings (Ustawienia) Settings (Ustawienia)

Rozwiązywanie problemów Rozwiązywanie problemów

W przypadku wystąpienia problemów z urządzeniem, skorzystaj z poniższych podpowiedzi. Aktualna lista problemów wraz z rozwiązaniami znajduje się na stronie www.pentagram.pl/wsparcie_techniczne . Jeśli nie uda się rozwiązać problemu skontaktuj się z Pomocą Techniczną.

W przypadku problemów z aplikacją do nawigacji lub inną aplikacją skontaktuj się z pomocą techniczną producenta tego oprogramowania - dane kontaktowe można znaleźć w dokumentacji (także elektronicznej) dołączonej do tego oprogramowania.

Objawy Objawdopodobna przysładowana przyczyna zansób popodobna		zposób naprawy Sposób naprawy
Problemy z włączeniem. Rozładowana bateria. Naładuj baterię.
Urządzenie się wyłącza. Rozładowana bateria lub zbyt restrykcyjnie ustawione czasy wyłączenia wyświetlacza lub urządzenia.		Naładuj baterię lub zmień ustawienia czasów automatycznego wyłączenia wyświetlacza lub urządzenia.
Problemy z włożeniem karty pamięci.	Karta jest niewłaściwie wkładana. Zapoznaj	się z rozdziałem karta pamięci, aby dowiedzieć się jak wkładać kartę pamięci.
Ekran nie reaguje na stuknięcia.	Zawieszenie urządzenia.	Wyłącz i włącz urządzenie za pomocą włącznika. Jeśli to nie pomoże, naciśnij przycisk RESET znajdujący się z tyłu urządzenia.
Problemy z podłączeniem do komputera.	Żle podłączony kabel USB.	Podłącz poprawnie kabel USB.
Aplikacja do nawigacji nie zapisuje ustawień.	Wyłączenie urządzenia przed zakończeniem działania aplikacji.	Zawsze zamykaj aplikację do nawigacji przed wyłączeniem urządzenia.
Brak sygnału GPS.	Warunki otoczenia utrudniają ustalenie pozycji.	Przemieść urządzenie na bardziej otwarty teren.
	Urządzenie znajduje się w pomieszczeniu.	W pomieszczeniach ustalenie pozycji może trwać znacznie dłużej niż na otwartej przestrzeni lub nie nastąpić w ogółe.
	Zawieszenie odbiornika GPS.	Zresetuj odbiornik GPS.

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

Specyfikacja ^* Specyfikacja

Parametry techiczneParametry techiczne
Procesor SiRF Atlas V 533 MHz z technologią SiRFAIwaysFixTM
Pamięć operacyjna 128 MB
Pamięć wbudowana 2 GB
Pamięć zewnętrzta Czytnik kart microSD/SDHC do 8 GB
System operacyjny Windows CE 6.0
Podstawowe parametryPodstawowe parametry
Wielkość ekranu 6"
Rozdzielczość ekranu 800 x 480
Akumulator Wbudowany litowo-jonowy 1600 mAh
Dźwięk Wbudowany głośnik, mono
Gniazdo słuchawkowe	3,5mm stereo mini-jack
Parametry GPS
Ilość kanalów	64
Czułość	-161 dBm
Dokładność	5 metrów
Antena Wbudowana, aktywna
Parametry transmittiera FM
Częstotliwość	88 MHz - 92 MHz
Maksymalny zasięg	~3 metry
Multimedia
Audio	MP3, WMA, WAV
Video**	AVI, XviD, DivX, MPEG1/2/4, RMVB, WMV
Grafika	JPG, BMP, GIF, TIF, PNG
Tekst	TXT
Ogólne
Wymiary 162mm x 96mm x 13mm
Temperatuta pracy	od 0°C do +40°C
Temperatura przechowywania	od 10°C do +40°C

GPS menu

Importer: PENTAGRAM PoBENTAGRAM Polska Sp. z o.o.PENTAGRAM Polska Sp. z o.o. Adres: ul. Szyszkowa 35/37, 02-285 Warszawa

jako upoważniony przedstawiciel producenta deklaruje, że poniższy produkt:

Nazwa produktu: Nawigacja samochodowa Nawigacja samochodowa

Model: PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

wraz z zasilaczem: K-6119K-6115K-6115

został wyprodukowany przy zastosowaniu następujących norm zharmonizowanych:

EN 55022 Class B + A1 (2000) + A2 (2003) + 2006

EN 61000-3-2 (2006); EN 61000-3-3 A1: 2001 + A2: 2005

EN 55022 (1998) + A1: 2000 + A2: 2003

EN 55022: 2006

Niniejszy produkt spełnia zasadnicze wymagania zawarte w:

- rozporządzeniu Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 poz. 1089), dokonującym transpozycji europejskiej dyrektywy nr 2006/95/WE, odnoszącej się do sprzętu elektrycznego przewidzianego do stosowania w pewnych granicach napięcia;

- ustawie z dnia 13 kwietnia 2007 r. o kompatybilności elektromagnetycznej (Dz.U. Nr 82 poz. 556), wdrażającej postanowienia europejskiej dyrektywy nr 2004/108/WE, odnoszącej się do kompatybilności elektromagnetycznej;

- rozporządzeniu Ministra Infrastruktury z dnia 15 kwietnia 2004 r. w sprawie dokonywania oceny zgodności telekomunikacyjnych urządzeń końcowych przeznaczonych do dołączania do zakończeń sieci publicznej i urządzeń radiowych z zasadniczymi wymaganiami oraz ich oznakowania (Dz.U. Nr 73 poz. 659), wdrażającym postanowienia europejskiej dyrektywy nr 1999/5/EWG, odnoszącej się do urządzeń radiowych i telekomunikacyjnych urządzeń końcowych,

i w następstwie nosi oznakowanie CE.

Zgodność z zasadniczymi wymaganiami została potwierdzona certyfikatem nr. BEL200900008247 wystawionym przez Shenzhen Bel Technology oraz MTE/FLL/7110908 wystawionym przez Most Compliance Laboratory Ltd.

Miejsce i data:

Imię i nazwisko osoby upoważnionej:

Stanowisko:

Warszawa, 30.08.2011

Jakub Skibiński

Product Manager

PENTAGRAM Nomad Q 6.0 [P 9560] PENTAGRAM Nomad Q 6.0 [P 9560]

EN
