PathFinder P 3105 - Gps Pentagram - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik GPS Bluetooth
Marka	Pentagram
Model	PathFinder P 3105
Wymiary (dł. x szer. x wys.)	72,2 x 46,5 x 20 mm
Waga (z baterią)	64,7 g
Układ GPS	MTK
Częstotliwość	L1, 1575,42 MHz, C/A Kod 1023 MHz
Kanały	51
Wsparcie DGPS	WAAS, EGNOS, MSAS
Antena	Wbudowana antena o niskim poziomie szumów
Czułość (śledzenie)	Do -158 dBm
Czas do pierwszej lokalizacji (zimny start)	średnio 36 sekund
Czas do pierwszej lokalizacji (ciepły start)	średnio 33 sekund
Czas do pierwszej lokalizacji (gorący start)	średnio 1 sekunda
Dokładność pozycji	Otwarta przestrzeń: < 3 m
Dokładność prędkości	0,1 m/s (0,05 m/s z DGPS)
Częstotliwość odświeżania	1 sekunda
Bateria	Wbudowany akumulator litowo-jonowy 1100 mAh
Zasilanie	5V DC przez mini USB; zasilacz sieciowy 5,3V, 500mA; ładowarka samochodowa 12V wejście, 5V wyjście
Pobór prądu	Typowo < 42 mA
Temperatura pracy	od -10°C do +60°C
Temperatura przechowywania	od -20°C do +60°C
Układ odniesienia	WGS-84
Protokół GPS	NMEA-0183 V3.01 (GGA, GSA, GSV, RMC), prędkość transmisji 115200 bps
Bluetooth	Klasa 2, zasięg do 15 m
Zawartość opakowania	Odbiornik GPS, akumulator litowo-jonowy, ładowarka samochodowa, zasilacz sieciowy, instrukcja obsługi
Pielęgnacja i czyszczenie	Używaj suchej, czystej, miękkiej ściereczki; nie używaj silnych rozpuszczalników ani detergentów
Bezpieczeństwo	Przechowywać poza zasięgiem dzieci; wyłączać w szpitalach; nie otwierać urządzenia; używać tylko zatwierdzonych akcesoriów
Części zamienne i naprawialność	Używaj tylko dostarczonych i zatwierdzonych akcesoriów; nieautoryzowane modyfikacje unieważniają gwarancję
Informacje ogólne	Kompatybilny z urządzeniami PDA/PC wyposażonymi w Bluetooth; najnowsza instrukcja dostępna na www.pentagram.eu

Często zadawane pytania - PathFinder P 3105 Pentagram

Jak naładować odbiornik GPS po raz pierwszy?

Ładuj baterię aż do pełnego naładowania. Dioda stanu baterii będzie migać podczas ładowania i zaświeci się na stałe zielono po pełnym naładowaniu.

Jak sparować odbiornik GPS z moim PDA/PC?

Włącz odbiornik GPS, aktywuj Bluetooth na swoim urządzeniu, a następnie użyj menedżera Bluetooth, aby znaleźć 'PENTAGRAM PathFinder (P 3105)'. Wprowadź hasło 0000, aby zakończyć parowanie.

Co oznaczają wskaźniki LED?

LED GPS: Stałe pomarańczowe = brak lokalizacji, migające pomarańczowe = lokalizacja. LED baterii: Wyłączone = wyłączony, czerwone miganie = niski poziom baterii, stałe zielone = ładowanie, migające zielone = pełna. LED Bluetooth: Stałe niebieskie = nie połączono, wolne miganie = uśpienie, szybkie miganie = połączono.

Jak długo trwa uzyskanie lokalizacji GPS?

Zimny start: średnio 36 sekund, ciepły start: 33 sekundy, gorący start: 1 sekunda, ponowne przechwycenie < 1 sekunda.

Jaki jest zakres temperatur pracy?

Praca: od -10°C do +60°C. Przechowywanie: od -20°C do +60°C. Używanie poza tym zakresem może zmniejszyć zdolność ładowania baterii.

Czy mogę używać odbiornika GPS podczas jazdy?

Tak, ładowarka samochodowa jest dołączona. Jednak zawsze przestrzegaj lokalnych przepisów i nie obsługuj urządzenia podczas jazdy.

Co zrobić, jeśli odbiornik GPS nie ładuje?

Upewnij się, że używasz dostarczonej ładowarki. Jeśli bateria jest całkowicie rozładowana, może minąć kilka minut, zanim dioda ładowania się zaświeci.

Jak wyczyścić odbiornik GPS?

Używaj suchej, czystej, miękkiej ściereczki. Nie używaj silnych rozpuszczalników, chemikaliów ani mocnych detergentów.

Czy odbiornik GPS jest wodoodporny?

Nie, instrukcja nie określa wodoodporności. Przechowuj go w suchym miejscu i unikaj kontaktu z wilgocią.

Jakie protokoły GPS obsługuje odbiornik?

Obsługuje zdania NMEA-0183 V3.01: GGA, GSA, GSV, RMC przy prędkości 115200 bodów.

INSTRUKCJA OBSŁUGI PathFinder P 3105 Pentagram

Wprowadzenie.... PL - 3

Zawartość opakowania.... PL - 3

Diody sygnalizacyjne.... PL - 4

Budowa urządzenia.... PL - 4

Przygotowanie do pracy PL - 5

Specyfikacja PL - 8

EN

PENTAGRAM nieustannie pracuje nad ulepszaniem swoich produktów, w związku z tym wszystkie informacje oraz dane techniczne, zawarte w niniejszej instrukcji, mogą ulec zmianie bez osobnego powiadomienia.

© 2008 PENTAGRAM

Wszelkie prawa zastrzeżone, powielanie i/lub kopiowanie zabronione.

Quick Installation Guide

PENTAGRAM PathFinder (P 3105)

Szybka instrukcja instalacji

PENTAGRAM PathFinder (P 3105)

Najnowsze wersje instrukcji, sterowników i oprogramowania dostępne są na stronie www.pentagram.pl

Wprowadzenie

1. Przed pierwszym użyciem odbiornika GPS, zalecane jest całkowite naładowanie jego baterii (Dioda stanu baterii zacznie migać na zielono).
2. Nie używaj odbiornika GPS w temperaturach niższych niż -10°C lub wyższych niż 60°C, aby zachować jej dobry stan i żywotność. Wbudowana bateria powinna zostać poddana procesowi recyklingu.
3. Bardzo zalecane jest wyłączenie odbiornika GPS w szpitalach. Praca szpitalnej aparatury medycznej wykorzystującej częstotliwości radiowe może być zakłócona przez odbiornik.
4. Jeśli odbiornik nie będzie używany przez dłuższy czas, wyjmij baterię i przechowuj ją w suchym i chłodnym miejscu.
5. W celach bezpieczeństwa przechowuj odbiornik GPS i jego akcesoria tak, aby były niedostępne dla dzieci.
6. Nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia i straty spowodowane użyciem tej instrukcji, awarią, uszkodzoną baterią albo użyciem urządzenia niezgodnie z jego przeznaczeniem.
7. Używaj tylko dostarczonych i zalecanych akcesoriów. Nieautoryzowane akcesoria, antena, dodatki czy modyfikacje mogą spowodować uszkodzenie odbiornika GPS a także łamać regulacje dotyczące urządzeń radiowych.
8. Do czyszczenia urządzenia używaj suchego czystego i delikatnego materiału. Nie używaj mocnych rozpuszczalników, środków chemicznych ani mocnych detergentów.
9. Nie rozbieraj samodzielnie odbiornika GPS. Nieupoważnione rozkręcenie urządzenia może spowodować jego uszkodzenie a także powoduje utratę gwarancji.

Zawartość opakowania

1. Odbiornik GPS
2. Akumulator litowo-jonowy (Li-Ion)
3. Ładowarka samochodowa
4. Zasilacz sieciowy
5. Podręcznik użytkownika

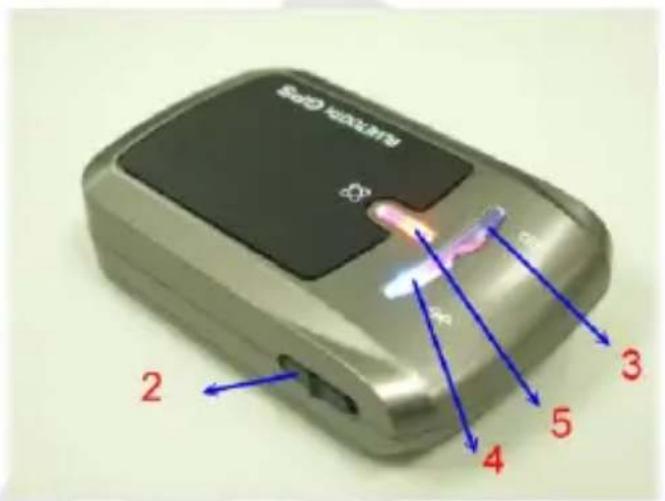

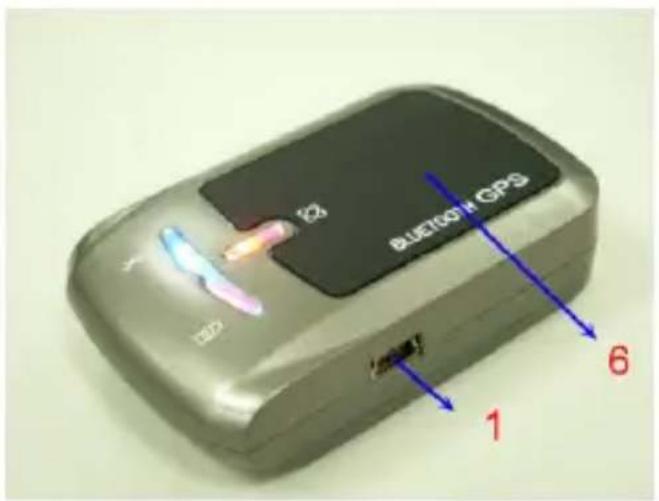

Budowa urządzenia

1. Gniazdo zasilania (mini USB)
2. Włącznik zasilania
3. Dioda stanu baterii (czerwono-zielona)
4. Dioda stanu Bluetooth (niebieska)
5. Dioda stanu GPS (pomarańczowa)
6. Wbudowana antena

Diody sygnalizacyjne

Dioda stanu GPS

– Włączona – pozycja GPS nie ustalona
– Miga – pozycja GPS ustalona

Dioda stanu baterii

– Wyłączona – odbiornik GPS wyłączony
– Czerwona (miga) – słaba bateria
– Zielona (włączona) – ładowanie baterii
– Zielona (miga) – bateria naładowana

Dioda stanu Bluetooth

– Włączona – brak połączenia Bluetooth
– Wolno miga – tryb uśpienia
– Szybko miga – połączenie Bluetooth ustanowione

Przygotowanie do pracy

UWAGA: Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymieniać tylko na taki sam lub równoważny typ.

1. Zainstaluj akumulator
2. Włącz odbiornik GPS.

Użyj przełącznika zasilania, aby włączyć odbiornik GPS. Dioda stanu baterii zapali się na zielono, a dioda stanu Bluetooth na niebiesko

1. Włącz transmisję Bluetooth w swoim komputerze/PDA

Przed włączeniem transmisji Bluetooth upewnij się, że komputer/PDA obsługuje ten standard a sterownik i ew. oprogramowanie zostały poprawnie zainstalowane.

1. Konfiguracja na przykładzie PocketPC

a) Włącz PocketPC
b) Otwórz „Bluetooth Manager”
c) Postępuj zgodnie z poniższymi instrukcjami:

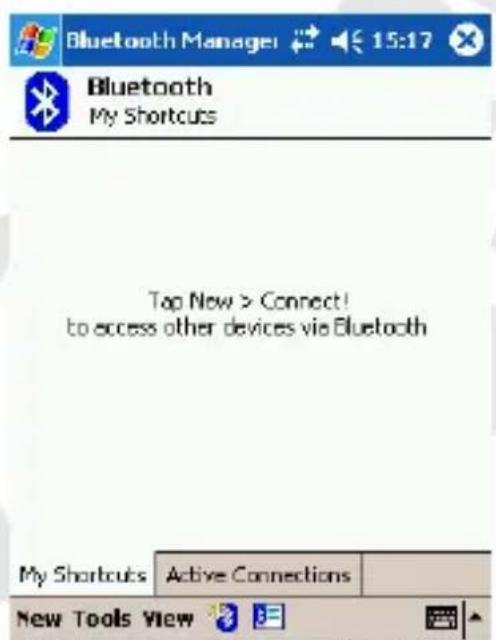

Kliknij New a następnie Connect! Zaznacz powyższą opcję i kliknij Next

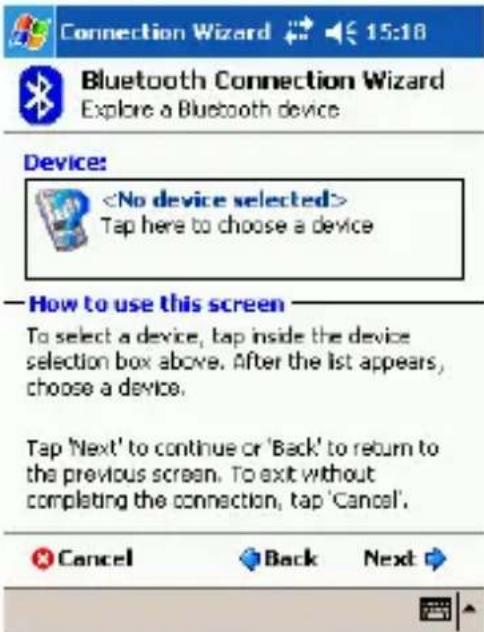

Kliknij w obrębie ramki Device

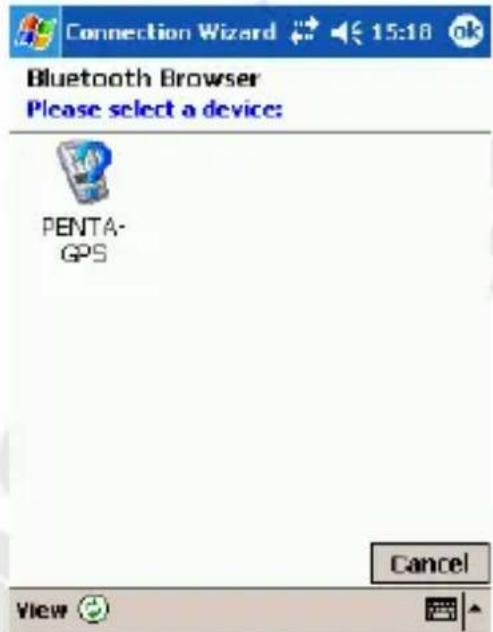

Kliknij na urządzeniu

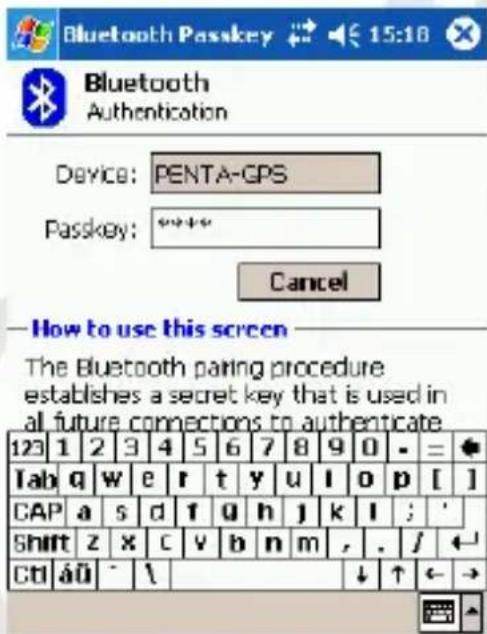

W pole Passkey wpisz 0000 i kliknij przycisk Enter

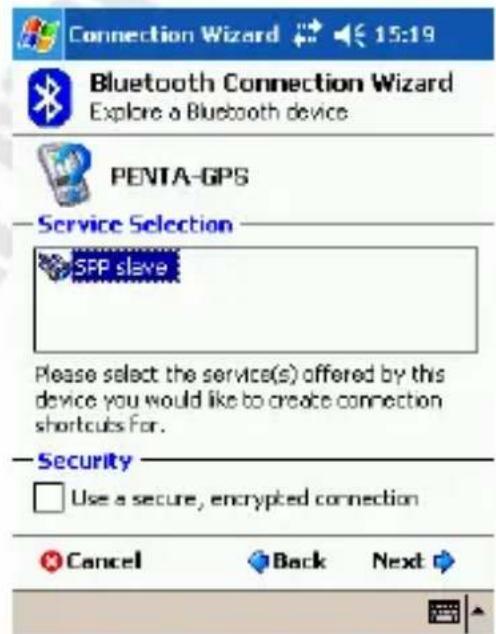

Wybierz powyższą opcję i kliknij Next

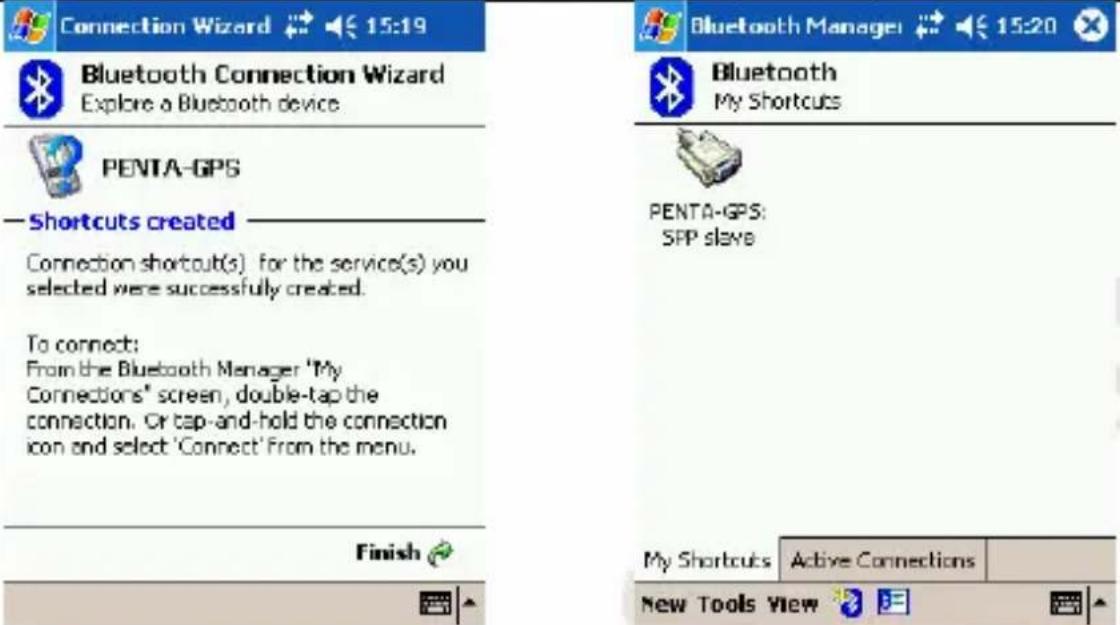

PENTAGRAM PathFinder (P 3105)

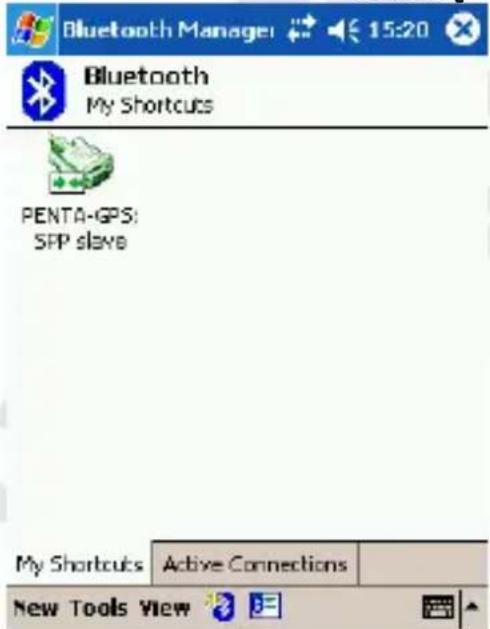

Podwójne kliknięcie spowoduje nawiązanie połączenia

Ikona po nawiązaniu połączenia

5. Wyłączanie odbiornika GPS

Użyj przełącznika zasilania, aby wyłączyć urządzenie. Wszystkie diody zgasną.

Przed wyłączeniem modułu GPS zalecane jest zamknięcie uruchomionych aplikacji na komputerze/PDA korzystających z GPS. Pozwoli to uniknąć ewentualnego zawieszenia się komputera/PDA.

Specyfikacja

Funkcje GPS:

Układ MTK

Częstotliwość L1, 1575,42MHz

Kod C/A 1023MHz

Odbiornik 51

kanałów

DGPS WAAS, EGNOS, MSAS

Antena Wbudowana

niskozakłóceniowa

Czułość Do 158dBm przy śledzeniu

Czas do pierwszego odczytu pozycji

Zimny start Średnio 36 s

Ciepły start Średnio 33 s

Gorący start Średnio 1 s

Odnowienie pozycji < 1 s

Częstotliwość odczytu Co 1 s

Dokładność

Pozycja < 3 m pod gołym niebem

Prędkość 0,1 m/s (0,05 m/s – DGPS)

Czas ± 50 ns zsynchronizowane z GPS

Zasilanie

Akumulator 1100 mAh litowo-jonowy (5V)

Prąd działania < 42 mA (typowy)

Zasilacz sieciowy wyjście: 5,3 V, 500 mA

Ładowarka samochodowa wejście 12 V; wyjście 5 V

Układ odniesienia WGS-84

Warunki dynamiczne

Wysokość < 18000 m

Prędkość < 515 m/s

Przyśpieszenie < 4 G

Temperatury

Działania -10 °C \~ +60 °C

Przechowywania -20 °C \~ +60 °C

Wymiary (mm) 72,2 x 46,5 x 20 (dł. x sz. x wys.)

Waga 65 g (z akumulatorem)

Komunikacja

Komputer/PDA Bluetooth (klasa 2); zasięg 15 m

Protokół GPS NMEA-0183 V3.01 – GGA, GSA, GSV, RMC,

Baud rate 115200bps
