Virtuoso P 2005 - Tablet Pentagram - Bezplatný návod k obsluze

Typ produktu	Grafický tablet
Značka	Pentagram
Model	Virtuoso P 2005
Aktivní plocha	203.2 x 152.4 mm (8 x 6 palců)
Rozměry	350 x 275 x 11.5 mm (13.8 x 10.8 x 0.45 palců)
Úrovně tlaku	1024
Rozlišení	5080 lpi
Přesnost	0.1 mm (0.004 palců)
Maximální vzdálenost pera	7 mm (0.3 palců)
Obnovovací frekvence	220 pps
Připojení	USB (napájeno z USB)
Typ pera	Bezdrátové, tlakově citlivé, nevyžaduje baterie
Podporované operační systémy	Windows 2000/XP/Vista, Mac OS 10.4 nebo novější
Napájení	Napájeno z USB; pero se automaticky dobíjí během práce
Obsah balení	Tablet, Bezdrátové pero, Držák pera, CD s ovladači, Manuál
Bezpečnost	Nepoužívejte v blízkosti CRT monitorů; neumísťujte na kovové povrchy
Údržba	Udržujte tablet čistý; vyměňte hrot pera při opotřebení
Opravitelnost	Hrot pera je vyměnitelný; pro ostatní opravy doporučujeme servis
Obecné informace	Navrženo pro grafiky a konstruktéry CAD/CAM; vhodné pro domácí použití

Často kladené otázky - Virtuoso P 2005 Pentagram

Jak nainstalovat ovladač pro Virtuoso P 2005?

Vložte CD s ovladačem do mechaniky, spusťte Autorun.exe, klikněte na Instalovat ovladač, postupujte podle průvodce, restartujte počítač a poté připojte tablet přes USB.

Jak vyměnit hrot pera?

Posuňte přepínač úložiště na zelenou tečku pro otevření úložiště hrotů. Vyberte nový hrot. Použijte výměnník hrotů k odstranění starého hrotu: vložte starý hrot do výměnníku, pevně držte a vytáhněte pero. Poté vložte nový hrot.

Je Virtuoso P 2005 kompatibilní s Macem?

Ano, je kompatibilní s Mac OS 10.4 nebo novějším. Upozorňujeme, že konfigurační nabídky popsané v manuálu platí pro Windows; skutečné nabídky na Macu se mohou lišit.

Jak nastavit citlivost tlaku?

Otevřete konfigurační nabídku tabletu (dvojklik na ikonu v systémové liště), přejděte na Nastavení pera a upravte posuvník Citlivost tlaku hrotu. Hodnoty jsou od 0 (Měkký) do 200 (Tvrdý). Výchozí hodnota je 100.

Jak nakonfigurovat dotyková tlačítka na tabletu?

V konfigurační nabídce přejděte na Nastavení kláves. Pro každé tlačítko vyberte funkci z rozbalovacího seznamu (např. Levé tlačítko, Pravé tlačítko, Střední tlačítko, Alt, Spustit aplikaci nebo Zakázat) nebo stiskněte klávesu na klávesnici pro přiřazení.

Co dělat, když pero po výměně hrotu přestane fungovat?

Vyjměte hrot pera a znovu jej pevně zasuňte. Pokud stále nefunguje, ujistěte se, že je hrot správně usazen. Pero by mělo fungovat, pokud je drženo do 7 mm (0.3 palců) od povrchu tabletu.

Jak čistit povrch tabletu?

Jemně otřete povrch tabletu měkkým suchým hadříkem. Nepoužívejte tekutiny ani agresivní chemikálie. Vyhněte se abrazivním materiálům, které by mohly poškrábat povrch.

Mohu tablet používat bez instalačního CD?

Ano, nejnovější ovladač si můžete stáhnout z webu Pentagram. Ujistěte se, že vyberete správný model (Virtuoso P 2005) a operační systém.

Co když instalace ovladače selže?

Zkontrolujte, zda je USB připojení bezpečné. Zkuste spustit instalaci jako správce, dočasně vypněte antivirový software a ujistěte se, že používáte kompatibilní operační systém (Windows 2000/XP/Vista nebo Mac OS 10.4+).

Jak mapovat tablet pouze na část obrazovky?

V konfigurační nabídce přejděte na Mapování a vyberte Část monitoru. Objeví se křížek; kliknutím nastavte počáteční a koncový bod úhlopříčky pro definování aktivní oblasti obrazovky.

NÁVOD K OBSLUZE Virtuoso P 2005 Pentagram

POZOR! Všechny informace a technické údaje podléhají změnám bez předchozího upozornění a/nebo poznámky v tomto návodu.

Všechna práva vyhrazena, reprodukování a kopírování je zakázáno.

- CRT monitory vytvářejí velmi silné elektromagnetické pole, které může způsobit rušení komunikace mezi perem a tabletem. Z toho důvodu není vhodné používat tablet příliš blízko monitoru.

- Nepokládejte tablet na kovové povrchy ze slitin železa nebo hliníku.

Obsah balení

• Tablet PENTAGRAM Virtuoso P 2005

- Bezdrátové pero tabletu

- Podložka pod pero

• CD-ROM s ovladači

• Návod na instalaci a obsluhu

Úvod

Děkujeme Vám za nákup tabletu Pentagram Virtuoso P 2005, grafického zařízení pro Váš počítač. Nyní, s pomocí tabletu Virtuoso dokážete mnohem více, než dosud s pomocí myšky. Tablet byl navržen jako nástroj pro grafiky v aplikacích CAD/CAM. Tablety Pentagram jsou díky příznivé ceně a velkým možnostech vhodné také pro domácí použití.

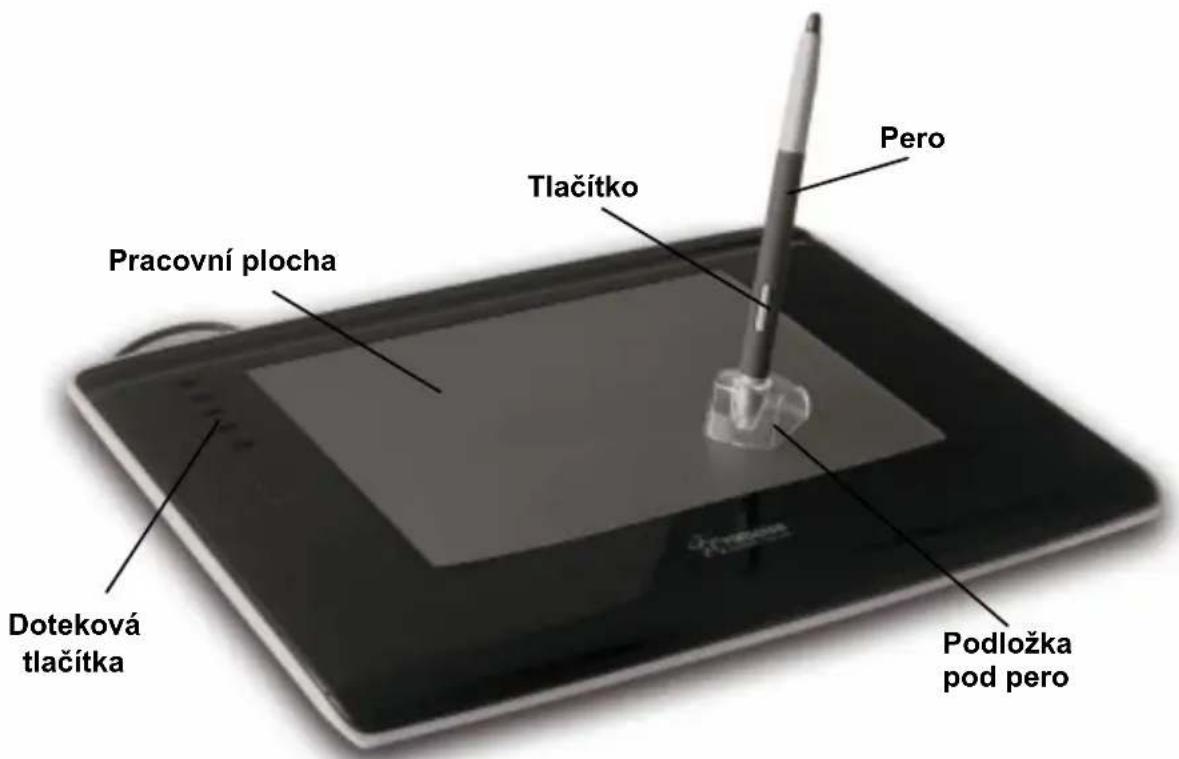

Tablet

Pracovní plocha Tlačítko Pero Podložka pod pero Doteková tlačítka

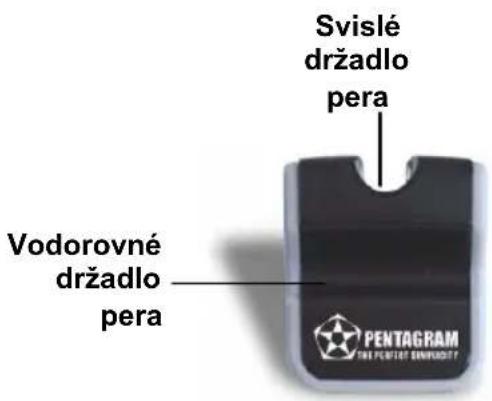

Podložka pod pero

Svislé držadlo pera Vodorovné držadlo pera PENTAGRAM THE PLETIST ENGRADY

VRCHNÍ ČÁST

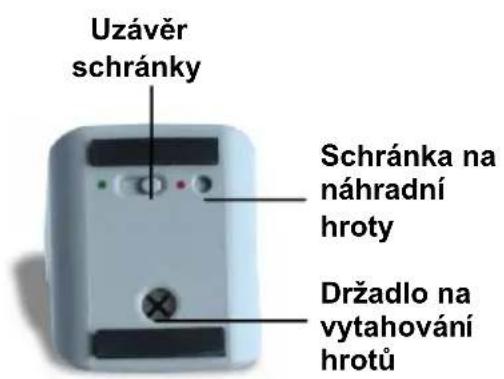

Uzávěr schránky Schránka na náhradní hroty Držadlo na vytahování hrotů

SPODNÍ ČÁST

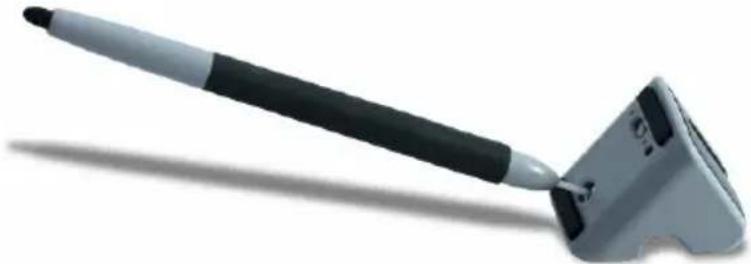

Výměna koncovky

1. Otevřte schránku na hroty posunutím uzávěru směrem k zelené tečce.
2. Vyjměte ze schránky nový hrot.
3. Zavřete schránku posunutím uzávěru směrem k červené tečce.
4. Vložte starý hrot do držadla na vytahování hrotů, pevně přidržte podložku a odtáhněte od ní pero.

1. Pokud jste správně provedl úkony z předcházejícího bodu, starý hrot by měl zůstat v držadle. Vyjměte starý hrot z držadla a vyhodťe do odpadkového koše.

1. Po vyjmutí starého hrotu vložte na jeho místo nový a důkladně jej přitlačte.

Pokud se pero po výměně hrotu chová divně, vyjměte hrot a vložte jej ještě jednou.

Příprava tabletu k práci

Instalace tabletu

1. Nepřipojujte tablet k počítači.
2. Po spuštění systému Windows vložte do CD mechaniky CD-ROM se software.

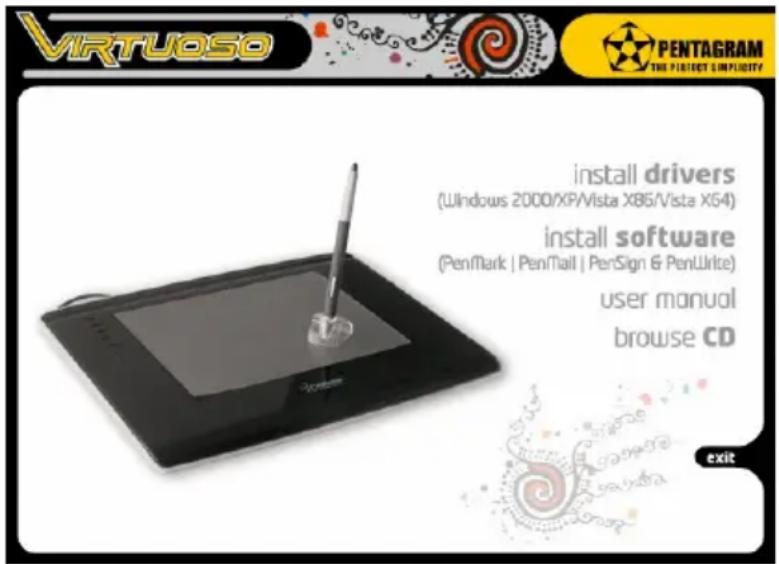

3. Automaticky se spustí instalační program (u Windows Vista může být navíc požadováno kliknutí na Uruchom: Autorun.exe v okně Automatické spouštění). Pokud máte u CD mechaniky vypnutou funkci autorun, musíte spustit soubor Autorun.exe v hlavním adresáři na CD-ROMu.
4. Klikněte na Install Drivers. V případě Windows Vista se může zobrazit okno Kontrola uživatelského účtu – pro zahájení instalace klikněte na Pokračuj (pokud instalace probíhá na uživatelském účtu bez oprávnění správce, může být pro zahájení instalace navíc požadováno zadání jména uživatele a hesla účtu s oprávněním správce).

VRTUOSO PENTAGRAM THE PROJECT SIMPLICY install drivers (Windows 2000/XP/Vista X85/Vista X64) install software (PenMark | PenTmall | PenSign & PenWrite) user manual browse CD exit

1. Vyberte jazyk a klikněte na tlačítko Next > (Dále >).
2. Až se objeví další okno instalačního programu, klikněte na Next Next > (Dále >).
3. Seznamte se s licenční smlouvou a akceptujte ji kliknutím na Yes (Ano).
4. Dojde k instalaci ovladačů. Objeví se žádost o restart počítače. Pokud bude nutný restart počítače, označte volbu Yes, I want to restart my computer now. (Ano, chci restartovat počítač nyní) pro restart počítače po dokončení instalace nebo No, I will restart my computer later. (Ne, restart počítače provedu později) pro restart počítače později. Tablet může pracovat nesprávně, pokud nedojde k restartu počítače.
5. Po restartu systému připojte prosím tablet k počítači zapojením USB kabelu do příslušné zdířky v počítači.
6. Počítač provede detekci zařízení a automaticky se nainstalují ovladače. Na liště s nástroji se objeví ikona tabletu, která informuje o přítomnosti zařízení v systému. V tomto okamžiku je již tablet připraven k použití.

Připojení tabletu k počítači a napájení

Tablet se připojuje do volné zdířky USB. Pro správnou funkci tabletu není nutné dodatečné napájení. Tablet zapojený do USB portu si bere energii přímo přes něj. Pero tabletu se nabíjí automaticky během práce s tabletem.

Konfigurace tabletu a pera

Pozor! Níže popsaná konfigurace nabídky tabletu se týká systémů 2000/XP/Vista. V jiných systémech může vypadat jinak.

Pero

• Kreslení perem je možné do vzdálenosti 7 mm od tabletu.
• Pro efektivní využití tabletu je třeba pero držet tak, abyste měli snadný přístup k tlačítku.
- Jeden dotek hrotem na ploše tabletu má stejný účinek jako jedno kliknutí levým tlačítkem myši.
- Dvojitý rychlý dotek hrotem na ploše tabletu má stejný účinek jako dvojité kliknutí levým tlačítkem myši.

Tablet

Přístup ke konfiguraci tabletu je možný pomocí ikony v Ovládacím panelu Windows (dvakrát na něj klikáme) nebo ikony na liště s nástroji (pravým tlačítkem myši klikneme na ikonu a pak levým tlačítkem na Options).

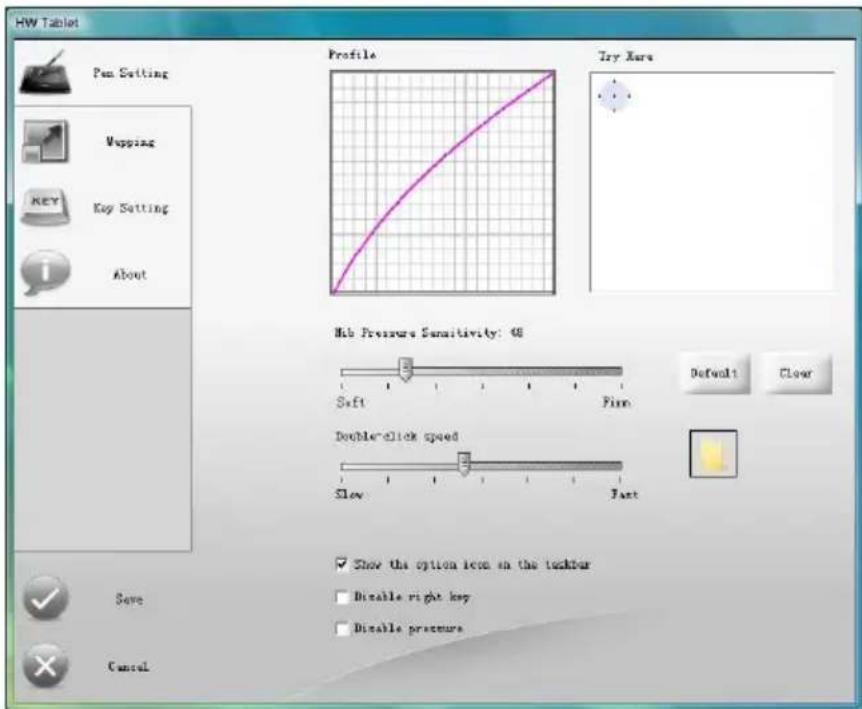

Objeví se nabídka tabletu. V dolní části okna se nachází tlačítka:

Save – opuštění nabídky a uložení změn.

Cancel – opuštění nabídky bez uložení změn.

Show the option icon on the taskbar – Tuto volbu označte, pokud se má ikona tabletu objevit na liště s nástroji.

Disable right key – označte, chcete-li vypnout tlačítko na peru.

Disable pressure – označte, chcete-li vypnout detekci úrovní přítlaku.

Nib Pressure Sensitivity – dynamika změny přítlaku od 0 (Soft) do 200 (Firm). Čím nižší hodnota, tím rychlejší přechod na tlustou čáru. Je to znázorněno na diagramu Profily, kde tvar křivky představuje dynamiku růstu. Optimální hodnota pro nastavení, která zaručuje plynný přechod mezi tloušťkami čáry, je 100.

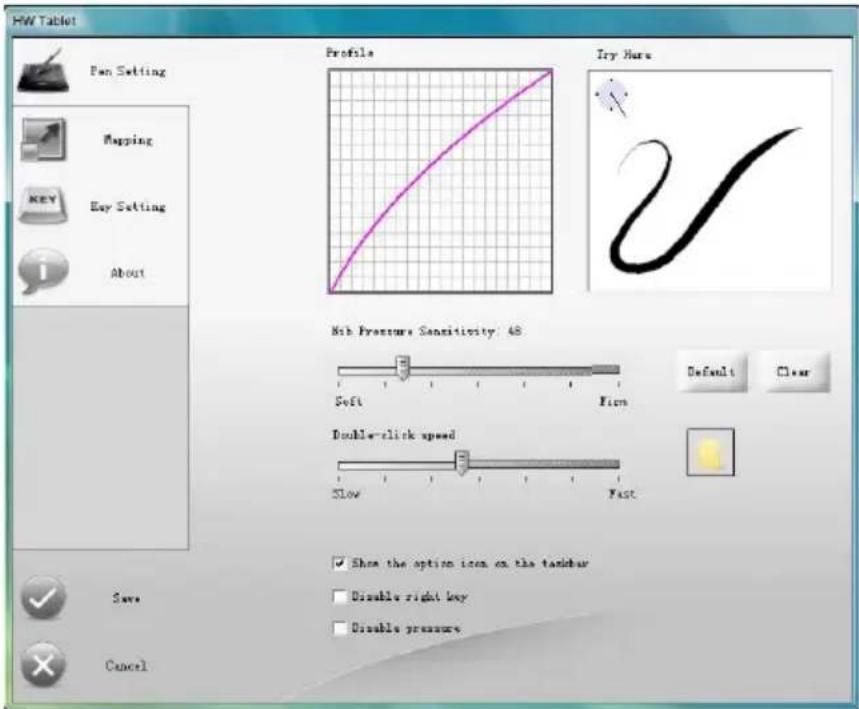

Try Here – okno, ve kterém si můžete vyzkoušet nastavení.

Clear – mazání obsahu okna Try Here.

Default – návrat k továrnímu nastavení.

Double-click speed – rychlost "dvojitého kliknutí" hrotem. Hodnoty od 0 (Slow) do 900 (Fast). Čím vyšší hodnota, tím kratší musí být odstup mezi prvním a druhým kliknutím, aby bylo dvojité kliknutí detekováno. Toto nastavení si můžete vyzkoušet na symbolu adresáře vedle, střídavým otvíráním a zavíráním.

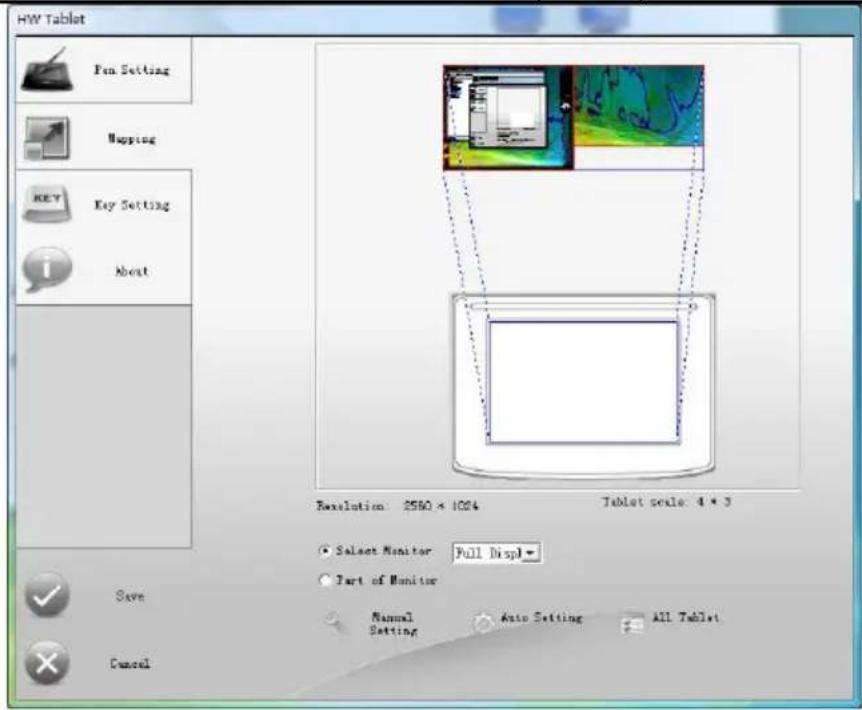

Pomocí nástrojů v této nabídce lze nastavit velikost aktivní pracovní plochy tabletu a rozsah fungování tabletu na monitoru. Aby bylo usnadněno provádění změn pracovní plochy, jsou zde zobrazeny miniatury tabletu a monitoru s oběma plochami, které jsou označeny nepřetržitými modrými čarami.

Select Monitor – označte, pokud se má pracovní plocha tabletu pokrývat s celou obrazovkou monitoru.

Part of Monitor – označte, chcete-li nadefinovat plochu na monitoru, která má odpovídat pracovní ploše tabletu. Po označení této volby se objeví hledáček. Pomocí tohoto hledáčku určete úhlopříčku, podle které bude označena příslušná plocha. Prvním kliknutím levého tlačítka myši označíte začátek úhlopříčky, druhým její konec. Program automaticky stanoví požadovanou plochu.

Manual Setting – označte perem na miniatuře tabletu aktivní plochu jeho působení.

Auto Setting – automatické stanovení velikosti aktivní pracovní plochy. Volba je aktivní při zapnuté funkci Select Monitor.

All Tablet – automatické stanovení pracovní plochy na celém tabletu. Volba je aktivní při zapnuté funkci Select Monitor.

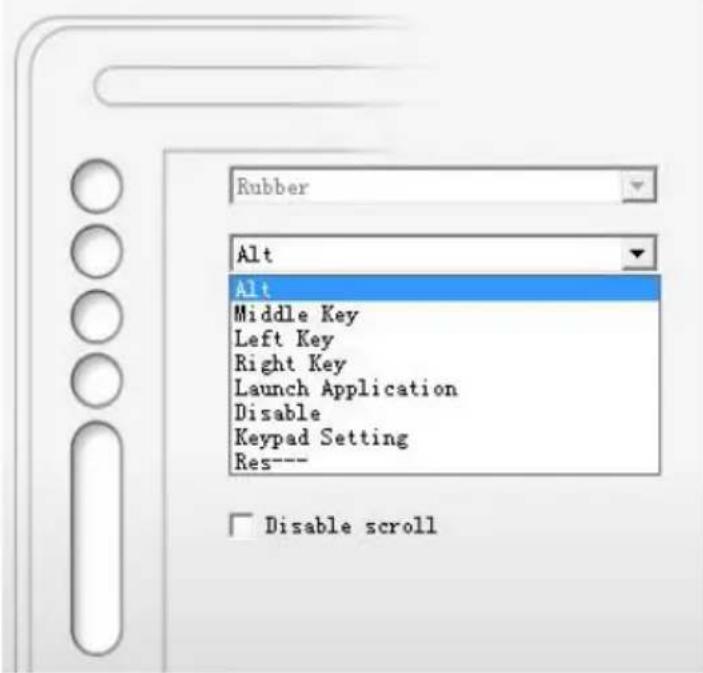

Pomocí této nabídky můžete nadefinovat funkci dotykových tlačítek a dotykového scrollu, které se nacházejí na levé straně tabletu. První tlačítko má natrvalo přidělenu funkci Rubber (guma). Pro zbývající tlačítka můžete nadefinovat klávesu nebo kombinaci kláves (stačí zvolit tlačítko a stisknout požadovanou klávesu nebo kombinaci kláves). Lze také vybrat jednu z nadefinovaných funkcí:

• Alt – emulace klávesy Alt.
  • Middle Key – emulace středního tlačítka myši.
  • Left Key – emulace levého tlačítka myši.
  • Right Key – emulace pravého tlačítka myši.
• Launch Application – volba aplikace, která bude spuštěna po doteku tlačítka.
• Disable – odpojení tlačítka.
• Keypad Setting
• Res---

Disable scroll – označením této volby vypínáte dotykové scrollování.

Pozor! Přidělené funkce mohou při práci s některými programy pracovat nesprávně.

Rubber Alt Alt Middle Key Left Key Right Key Launch Application Disable Keypad Setting Res--- Disable scroll

Menu About

Zde se nachází informace o tabletu a výrobci.

Specifikace

Pero	Bezdrátové / Nevyžaduje baterii / Detekuje přítlačnou sílu
Rozměry: 350 x 275 x 11,5 mm
Aktivní plocha: 203,2 x 152,4 mm
Maximální výška snímání: 7 mm
Citlivost přítlaku:	1024
Přesnost:	0,1 mm
Připojení:	USB port
Rychlost odezvy tabletu 220 pps
Rozlišení:	5080 lpi
Podporované systémy:	Windows 2000/XP/Vista, Mac OS 10.4 nebo novější

Pozor! Všechny technické údaje se mohou změnit bez předcházejícího upozornění.
