Typ produktu	Přepínací hub (Switch)
Značka	Pentagram
Model	NEsT 5P P 6201
Porty	5 x RJ-45 (10/100 Mb/s) s Auto MDI/MDIX
Rychlost přenosu	10/100 Mb/s (Auto-Negotiation)
Režim duplexu	Poloviční/plný duplex
Standardy	IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3x (řízení toku)
Metoda přepínání	Store-and-Forward
Rychlost filtrování/předávání paketů	10 Mb/s: 14 880 pps; 100 Mb/s: 148 800 pps
Řízení toku	Back-pressure (poloviční duplex), IEEE 802.3x (plný duplex)
Napájení	Externí adaptér 9 V AC, 1 A
Spotřeba energie	Max 4 W
Rozměry (Š x H x V)	104 x 69 x 28 mm
Hmotnost	Cca 0,2 kg (odhad)
LED indikátory	Napájení (PWR), Link/Activity (LINK/ACT) na port
Kabeláž	UTP kat. 3, 4 nebo 5 (10Base-T), kat. 5 (100Base-TX)
Automatické křížení	Ano (Auto MDI/MDIX)
Instalace	Plug-and-Play, není nutná konfigurace
Provozní prostředí	Pouze pro vnitřní použití
Údržba	Čistěte suchým hadříkem, chraňte před vlhkostí
Bezpečnost	Nízkonapěťové zařízení, dodržujte místní elektrické předpisy
Opravitelnost	Žádné uživatelsky opravitelné části; v případě problémů kontaktujte podporu
Součástí balení	Napájecí adaptér, Stručný instalační manuál

Často kladené otázky - NEsT 5P P 6201 Pentagram

Jak nastavím přepínač Pentagram NEsT 5P?

Jednoduše připojte napájecí adaptér k přepínači a do zásuvky, poté připojte počítače nebo jiná zařízení k libovolnému z 5 portů RJ-45 pomocí standardních ethernetových kabelů. Přepínač je plug-and-play a nevyžaduje žádnou konfiguraci.

Je nutné přepínač před použitím konfigurovat?

Ne, přepínač je plně automatický. Podporuje auto-negotiation pro rychlost a duplex a auto MDI/MDIX pro typ kabelu. Stačí připojit a funguje.

Jaké ethernetové kabely mám použít?

Pro provoz 10 Mb/s použijte UTP kat. 3, 4 nebo 5 kabely. Pro provoz 100 Mb/s použijte UTP kat. 5 nebo vyšší. Všechny kabely musí mít konektory RJ-45 a maximální délku 100 metrů.

Mohu tento přepínač připojit k dalšímu přepínači nebo hubu?

Ano, můžete připojit libovolný port tohoto přepínače k dalšímu přepínači nebo hubu pomocí standardního přímého ethernetového kabelu. Funkce Auto MDI/MDIX eliminuje potřebu kříženého kabelu.

Co znamenají LED indikátory na předním panelu?

LED PWR (zelená) svítí, když je zapnuto napájení. Každý port má LED LINK/ACT (zelená): svítí, když je navázáno spojení, bliká při datové aktivitě.

Jaký je rozdíl mezi přepínačem a hubem?

Přepínač posílá data pouze cílovému zařízení (port switching), čímž snižuje zatížení sítě a zlepšuje výkon. Hub vysílá data všem zařízením, což způsobuje více kolizí a pomalejší rychlosti.

Podporuje přepínač režim plného duplexu?

Ano, podporuje plný duplex na všech portech pro rychlosti 10 Mb/s i 100 Mb/s. Plný duplex umožňuje současný příjem a odesílání, čímž efektivně zdvojnásobuje šířku pásma.

Jak mohu ověřit, že přepínač správně funguje?

Zkontrolujte, zda svítí LED PWR. Když je zařízení připojeno a zapnuto, LED LINK/ACT odpovídajícího portu by měla svítit (spojení) a blikat při přenosu dat.

Potřebuji křížený kabel pro připojení dvou přepínačů?

Ne, protože všechny porty podporují Auto MDI/MDIX. Můžete použít standardní přímý kabel k připojení tohoto přepínače k dalšímu přepínači, hubu nebo počítači.

Jaká je maximální délka kabelu pro spolehlivý provoz?

Maximální délka segmentu je 100 metrů (328 stop) pro 10Base-T i 100Base-TX při použití vhodné UTP kabeláže.

NÁVOD K OBSLUZE NEsT 5P P 6201 Pentagram

POZOR! Všechny informace a technické údaje podléhají změnám bez předchozího upozornění a/nebo poznámky v tomto návodu.

Všechna práva vyhrazena, reprodukování a kopírování je zakázáno.

Návod na rychlou instalaci

Nejnovější verze návodu, ovladačů a software jsou dostupné na straně www.pentagram.eu

Úvod

Blahopřejeme Vám k volbě našeho přepínače PENTAGRAM NEsT 5P. Jsme přesvědčení, že toto zařízení splní Vaše očekávání a bude Vám dobře sloužit.

V tomto návodu se pokusíme probrat nejdůležitější otázky spojené s tímto zařízením a jeho instalací.

Přepínač (ang. Switching Hub), populárně zvaný switch, je zařízení, které umožňuje spojit do jedné sítě několik počítačů. Pomocí našeho zařízení budete moci provádět velmi rychle výměnu dat s jinými uživateli. Sítové připojení Vám umožní výkonněji pracovat a také hrát s přáteli nejnovější hry, které podporují režim více hráčů (multiplayer). Od obyčejného přepínače (ang. Hub) se switch liší vyšším výkonem a tím, že dovoluje zmenšit zatížení sítě. Vyššího výkonu a zmenšení zatížení sítě je docíleno pomocí přepínání portů, presněji řečeno prénosem dat pouze do cílových počítačů (obyčejný přepínač odesílá data do všech počítačů, a tím pádem značně zpomaluje práci sítě).

Obsluha a instalace přepínače PENTAGRAM NEsT 5P je snadná. Díky možnosti obsluhy nejdůležitějších standardů můžeme snadno vytvořit novou síť nebo rozšířit stávající.

Obsah balení

1. PENTAGRAM NEsT 5P (P 6201)
2. Napájecí zdroj 9 V AC, 1 A
3. Návod na rychlou instalaci

Požadavky

• Počítače vybavené síťovou kartou, která pracuje v jednom z podporovaných standardů (10Base-T, 100Base-TX)
• Šítové kabely UTP Kategorie 3, 4 nebo 5 (10 Mb/s), UTP Kategorie 5 (100 Mb/s), vybavené konektorem RJ-45

Funkce zařízení

• Každý port má funkci automatické detekce překřížení (MDI/MDI-X), která umožňuje rychle připojit přepínač k jiným zařízením nebo počítačům.
• Funkce Store and Forward umožnuje další zvýšení propustnosti sítě díky filtrování chybných paketů.
• Automatické nastavení rychlosti samostatně pro každý port.
• Podporuje režimy řízení toku dat (flow control) back-pressure (poloviční duplex) a IEEE802.3x (plný duplex), aby se zabránilo vzniku chyb při prěnosu a príjmu dat s různou rychlostí.
  • Signalizační diody umožňují rychlou diagnostiku práce sítě.
• Nevyžaduje provedení konfigurace uživatelem. Stačí ho prostě zapojit a můžete pracovat. Switch automaticky nastaví rychlost a režim prénosu pro jednotlivé porty v závislosti na zařízeních, která jsou k nim připojena (např. počítač/tiskárna).
• Podpora režimu plného duplexu dovoluje dvounásobné zvýšení efektivní propustnosti sítě.

Specifikace

Rychlost přenosu 10 Mb/s, 100 Mb/s (Automatické nastavení)
Režim přenosu	10/100 Mb/s poloviční duplex, duplex(Automatické nastavení)
Podporované standardy	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Rozhraní	5 přepínaných portů RJ-45, s automatickou detekcí překřížení (Auto MDI-MDIX)
Kabeláž/Přípojky	RJ-45 (10Base-T) – UTP Kategorie 3,4 nebo 5RJ-45 (100Base-TX) – UTP Kategorie 5
Signalizační diody	Napájení (PWR), stav spojení a aktivity portu (LINK/ACT)
Filtrování/Přenos paketů(p/s – pakety za sekundu)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Příkon Maximálně 4 W
Napájení vnější napájecí zdroj 9 V AC, 1 A
Rozměry 104 x 69 x 28

Vzhled zařízení

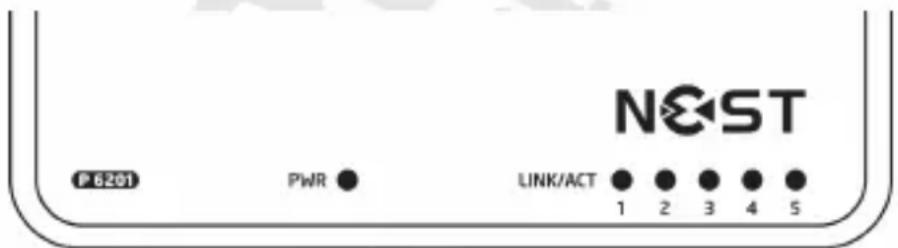

Přední panel

Na předním panelu přístroje se nacházejí diody, které signalizují stav zařízení a konkrétních portů. Jedna PWR dioda signalizuje napájení přístroje a 5 diod (LINK/ACT) indikuje práci jednotlivých portů.

NEST P 6201 PWR ● LINK/ACT ● 1 2 3 4 5

Název Barva Funkce
PWR Zelená Svítí:	Zařízení je připojeno k napájecímu zdroji
LINK/ACT	Zelená	Svítí: Spojení s jiným zařízením
		Bliká: Přenos dat

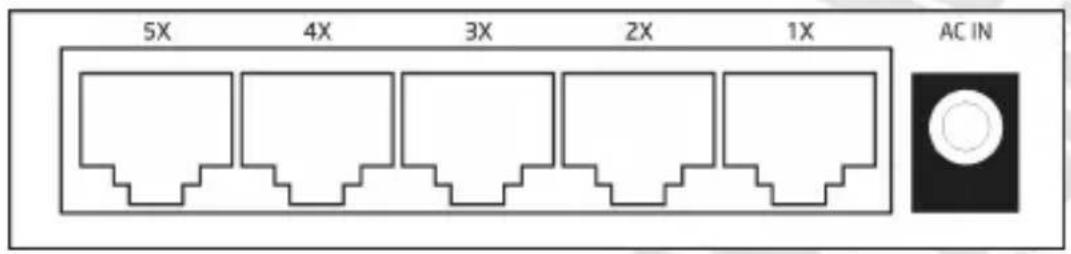

Zadní panel

Na zadním panelu se nacházejí porty RJ-45, které slouží k připojení počítačů a jiných síťových zařízení pomocí síťového kabelu, a také napájecí zdířka.

5X 4X 3X 2X 1X AC IN

Obsluha zařízení

1. Zapojte napájecí zdroj ze soupravy do napájecí zdířky na zadním panelu přístroje a pak zapojte napájecí zdroj do elektrické zásuvky.

2. K portům RJ-45, které se nacházejí na zadním panelu přístroje, připojte pomocí síťových kabelů (nejsou součástí soupravy) počítače a jiná síťová zařízení. Každý port přístroje lze využít pro připojení k jinému switchi (Uplink).

Poloviční a plný duplex

PENTAGRAM NEsT 5P podporuje režimy polovičního a plného duplexu v režimech 10Base-T a 100Base-TX.

Poloviční duplex – data nelze vysílat a přijímat současně. Odeslání následuje po ukončení příjmu.

Plný duplex – data lze vysílat a přijímat současně. Režim plného duplexu umožňuje dvojnásobně zvýšit propustnost kanálu.

Přenos v plném duplexu je možný:

• Mezi přímo spojenými zařízeními (např. switch–switch, switch–PC)
- Pokud oba přístroje podporují režim plného duplexu
- Pokud oba přístroje pracují ve stejném režimu automatického nastavení rychlosti (např. Autonegotiation – Autonegotiation, nebo no Autonegotiation – no Autonegotiation.)

Automatické nastavení rychlosti (Autonegotiation)

Každý port přístroje má funkci automatického nastavení rychlosti spojení. Dovoluje to zvolit pro každý port zvlášť nejlepší dostupnou rychlost v okamžiku připojení k jinému zařízení.

Tabulka uvádí režimy, ve kterých bude přístroj pracovat po připojení k různým zařízením.

Pracovní režim připojovaného zařízení	Pracovní režim switche PENTAGRAM
100 Mb/s bez automatického nastavení rychlosti	100 Mb/s (100Base-TX poloviční duplex)
100 Mb/s s automatickým nastavením rychlosti	200 Mb/s (100Base-TX plný duplex)
10 Mb/s bez automatického nastavení rychlosti	10 Mb/s (10Base-T poloviční duplex)
10 Mb/s s automatickým nastavením rychlosti	20 Mb/s (10Base-T plný duplex)
