Virtuoso P 2005 - Tablet Pentagram - Ingyenes használati útmutató

Termék típusa	Grafikus táblagép
Márka	Pentagram
Modell	Virtuoso P 2005
Aktív terület	203,2 x 152,4 mm (8 x 6 hüvelyk)
Méretek	350 x 275 x 11,5 mm (13,8 x 10,8 x 0,45 hüvelyk)
Nyomásszintek	1024
Felbontás	5080 lpi
Pontosság	0,1 mm (0,004 hüvelyk)
Maximális toll távolság	7 mm (0,3 hüvelyk)
Frissítési ráta	220 pps
Csatlakozás	USB (bus-ellátású)
Toll típusa	Vezeték nélküli, nyomásérzékeny, nem igényel elemet
Támogatott operációs rendszerek	Windows 2000/XP/Vista, Mac OS 10.4 vagy újabb
Tápellátás	USB-ellátású; a toll automatikusan töltődik munka közben
Csomag tartalma	Táblagép, vezeték nélküli toll, tolltartó, illesztőprogram CD, kézikönyv
Biztonság	Ne használja CRT monitorok közelében; ne helyezze fém felületekre
Karbantartás	Tartsa a táblagépet tisztán; cserélje ki a tollhegyet, ha elhasználódott
Javíthatóság	A tollhegy cserélhető; egyéb javításokhoz professzionális szerviz ajánlott
Általános információk	Grafikusok és CAD/CAM tervezők számára tervezve; fogyasztói használatra alkalmas

Gyakran ismételt kérdések - Virtuoso P 2005 Pentagram

Hogyan telepítem a Virtuoso P 2005 illesztőprogramját?

Helyezze az illesztőprogram CD-t a meghajtóba, indítsa el az Autorun.exe fájlt, kattintson az Illesztőprogram telepítése gombra, kövesse a varázslót, indítsa újra a számítógépet, majd csatlakoztassa a táblagépet USB-n keresztül.

Hogyan cserélem ki a tollhegyet?

Csúsztassa a tárolókapcsolót a zöld ponthoz a tollhegy-tároló kinyitásához. Válasszon egy új hegyet. Használja a tollhegy-cserélőt a régi hegy eltávolításához: helyezze a régi hegyet a cserélőbe, szorítsa meg, és húzza ki a tollat. Ezután helyezze be az új hegyet.

A Virtuoso P 2005 kompatibilis a Mac-kel?

Igen, kompatibilis a Mac OS 10.4 vagy újabb rendszerrel. Vegye figyelembe, hogy a kézikönyvben leírt konfigurációs menük a Windows-ra vonatkoznak; a tényleges menük Mac-en eltérhetnek.

Hogyan állítom be a nyomásérzékenységet?

Nyissa meg a táblagép konfigurációs menüjét (kattintson duplán a rendszertálca ikonjára), lépjen a Toll beállításai részre, és állítsa be a Hegynyomás érzékenysége csúszkát. Az értékek 0 (Lágy) és 200 (Kemény) között lehetnek. Az alapértelmezett 100.

Hogyan konfigurálom a táblagép érintőgombjait?

A konfigurációs menüben lépjen a Billentyűbeállítások részre. Minden gombhoz válasszon egy funkciót a legördülő listából (pl. bal gomb, jobb gomb, középső gomb, Alt, alkalmazás indítása vagy letiltás), vagy nyomjon meg egy billentyűt a hozzárendeléshez.

Mit tegyek, ha a toll nem működik a hegycsere után?

Távolítsa el a tollhegyet, és helyezze vissza szorosan. Ha továbbra sem működik, győződjön meg róla, hogy a hegy megfelelően van behelyezve. A tollnak akkor kell működnie, ha a táblagép felületétől 7 mm (0,3 hüvelyk) távolságon belül tartja.

Hogyan tisztítsam a táblagép felületét?

Óvatosan törölje le a táblagép felületét egy puha, száraz ruhával. Ne használjon folyadékokat vagy erős vegyszereket. Kerülje a koptató anyagokat, amelyek megkarcolhatják a felületet.

Használhatom a táblagépet a szoftver CD nélkül?

Igen, letöltheti a legújabb illesztőprogramot a Pentagram weboldaláról. Győződjön meg róla, hogy a megfelelő modellt (Virtuoso P 2005) és operációs rendszert választja.

Mi van, ha az illesztőprogram telepítése sikertelen?

Ellenőrizze, hogy az USB-csatlakozás biztonságos-e. Próbálja meg rendszergazdaként futtatni a telepítőt, ideiglenesen tiltsa le a vírusirtó szoftvert, és győződjön meg arról, hogy kompatibilis operációs rendszert használ (Windows 2000/XP/Vista vagy Mac OS 10.4+).

Hogyan rendeljem hozzá a táblagépet a képernyőnek csak egy részéhez?

A konfigurációs menüben lépjen a Megjelenítés leképezése részre, és válassza a Monitor része lehetőséget. Megjelenik egy célkereszt; kattintson az átló kezdő- és végpontjának beállításához az aktív képernyőterület meghatározásához.

HASZNÁLATI ÚTMUTATÓ Virtuoso P 2005 Pentagram

FIGYELEM! Minden információ és műszaki adat megváltozható előzetes tájékoztatás ill. a jelen utasításban történő megjelölés nélkül

Minden jog fenntartva, sokszorosítás és másolás tilos.

Instruction Manual

PENTAGRAM Graphic Tablet Virtuoso P 2005

PENTAGRAM

THE PERFECT SIMPLICITY

Important Notice

Az útmutatók, vezérlők és programok legújabb verziói a www.pentagram.eu honlapon érhetők el

Fontos

• A fénycsöves monitorok (CRT) nagyon erős elektromágneses teret képeznek, amely megzavarhatja a toll és a tábla közötti adatcserét. Emiatt nem szabad a táblát túl közel a monitorhoz használni.
• Ne helyezd a táblát fém felületekre, mint pl. vas öntvények vagy alumínium.

A doboz tartalma

• PENTAGRAM Virtuoso P 2005 tábla

- vezeték nélküli toll a táblához

- Toll tartó

• CD lemez a vezérlőkkel

• Telepítési és használati útmutató

Bevezetés

Köszönjük, hogy a Pentagram Virtuoso P 2005 tábla, grafikus készüléket vásárolta a számítógépéhez. Most a Virtuoso tábla segítségével sokkal többre leszel képes, mint eddig az egér használatával. A tábla a grafikusok számára megtervezett szerszám a CAD/CAM alkalmazások számára. A Pentagram táblák nem túl magas árának és nagy lehetőségeinek köszönhetően megfelelnek otthoni alkalmazásra is.

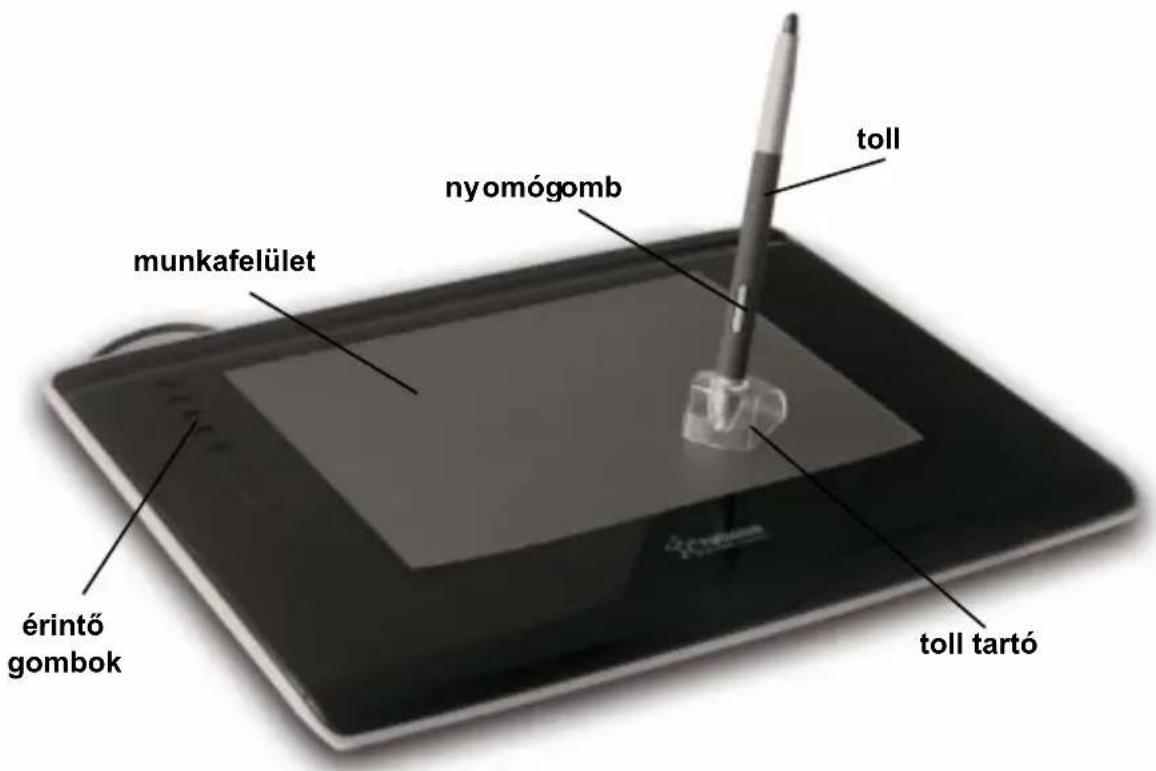

Tábla

munkafelület nyomógomb toll érintő gombok toll tartó

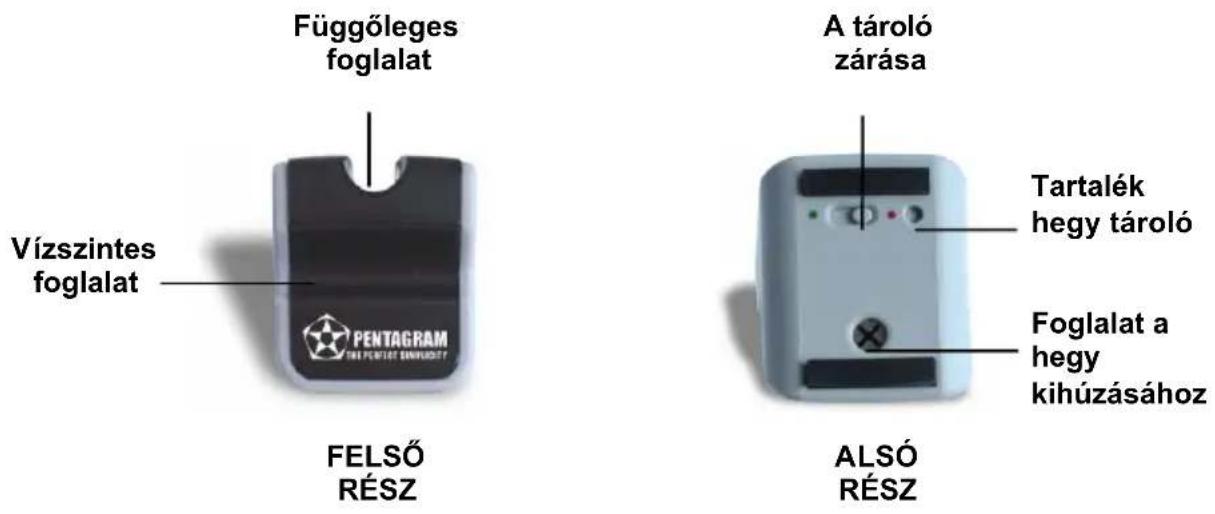

Toll tartó

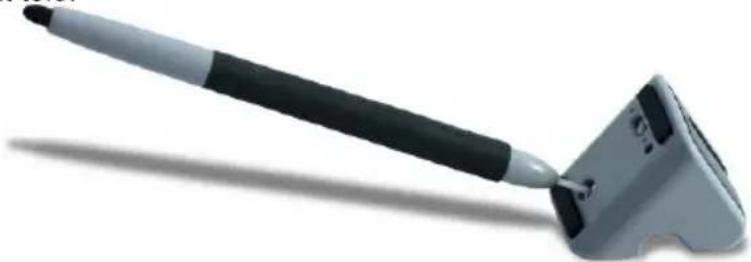

A tollhegy cseréje

1. Nyisd ki a hegy tárolót, a lezárás zöld pont irányába való eltolásával.
2. Vedd ki a tárolóból az új hegyet.
3. Zárd be a tárolót, a lezárás piros pont irányába való eltolásával.
4. Helyezd be a régi hegyet a hegy kihúzására szolgáló foglalatba és erősen tartva a tartót húzd el a tollat tôle.

1. Amennyiben helyesen végezted el az előző pontok teendőit, a régi hegy a foglalatban kell maradjon. Vedd ki a régi hegyet a foglalatból és dobd ki.

1. A régi hegy kivétele után, a helyére helyezd el az újat és alaposan nyomd be.

Amennyiben a hegy cseréje után a toll furcsán viselkedik, vedd ki a hegyet és helyezd el újból.

A tábla előkészítése a munkára

A tábla telepítése

1. Ne kapcsold a táblát a számítógéphez.
2. A Windows rendszer elindítása után helyezd a programot tartalmazó lemezt a CD-ROM meghajtóba

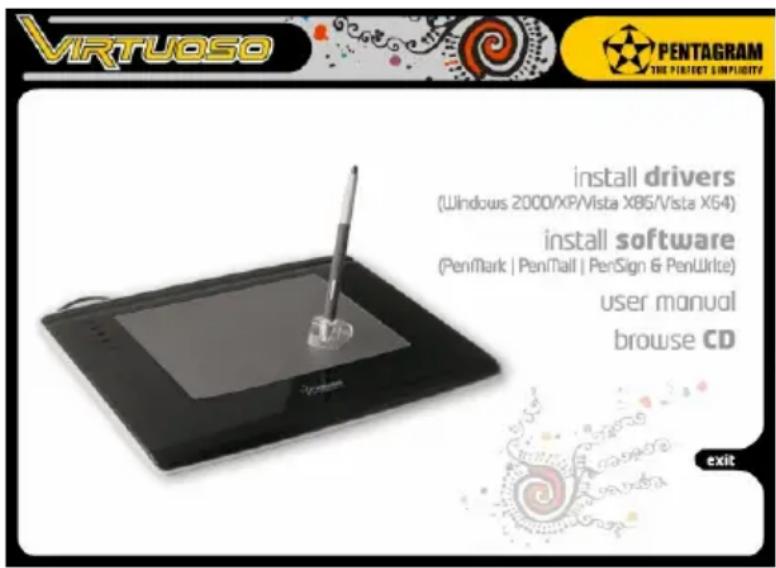

3. Automatikusan elindul a telepítő (a Windows Vista esetén kiegészítésül szükség lehet az Indítás: Autorun.exe alkalmazás elindítására az automatikus lejátszás ablakban). Amennyiben ki van kapcsolva az autostart funkció a CD-ROM meghajtóban, el kell indítani az Autorun.exe alkalmazást a CD lemez fő mappájából.
4. Kattints az Install Drivers-re. A Windows Vista esetén megnyílhat a Felhasználó fiók ellenőrzése ablak – a telepítés elkezdéséhez a Tovább gombra kell kattintani (amennyiben a telepítés a felhasználó fiókjában rendszergazda jogok nélkül történik, szükséges lehet rendszergazda jogokkal rendelkező felhasználó nevének és jelszavának megadása), a telepítés elkezdéséhez.

VRTUOSO PENTAGRAM THE PERFECT SIMPLICY install drivers (Windows 2000/XP/Vista X85/Vista X64) install software (PenifMark | PenifMall | PenSign & PenWrite) user manual browse CD exit

1. Válassz nyelvet és kattints a Next > (Tovább >) -ra.
2. Amikor megjelenik a következő telepítő ablak kattints a Next > (Tovább >) - ra.
3. Ismerkedj meg a licenc szerződéssel és fogadd el kattintva a Yes (Igen) - re.
4. A vezérlők telepítve lesznek. Megjelenik a számítógép újbóli elindítására vonatkozó kérdés. Amennyiben szükséges a számítógép újbóli elindítása válaszd a Yes, I want to restart my computer now. (Igen, szeretném újraindítani a számítógépet most), opciót a számítógép újraindításához a telepítés befejezése után vagy a No, I will restart my computer later. (Nem, újraindítom a számítógépet később), a számítógép későbbi újraindításához. A tábla nem működhet helyesen, amíg a számítógép nem lesz újraindítva.
5. A rendszer újraindítása után kapcsold a táblát a számítógéphez, az USB csatlakozót a számítógép megfelelő csatlakozásához kapcsolva.
6. A készülék felismerésre kerül és a vezérlők automatikusan települnek. A menüsoron megjelenik a tábla ikonja amely a készülék jelenlétéről tájékoztat a rendszerben. Ekkor a tábla már munkára kész.

A tábla csatlakoztatása a számítógéphez és áramellátás

A táblát szabad USB aljzatba csatlakoztatjuk. A tábla megfelelő működéséhez nincs szükség további áramellátásra. Az USB portba kapcsolt tábla közvetlenül töle van ellátva árammal. A tábla tolla automatikusan töltödik a táblával való munka során.

A tábla és a toll konfigurálása

Figyelem! Az alább leírt tábla menü konfigurálása a 2000/XP/Vista rendszerekre vonatkozik. Más operációs rendszerekben a konfiguráció eltérő lehet.

Toll

• A tollal való rajzolás a táblától való max. 7 mm távolságon belül lehetséges.
- A tábla hatékony használatához úgy kell tartani a tollat, hogy könnyen hozzáférhető legyen a nyomógomb.
- A tábla felületének egyszeri érintése ugyanolyan hatást jelent mint egyszeri kattintás az egér bal gombjával.
- A tábla felületének dupla gyors érintése a heggyel ugyanolyan eredményt jelent mint a dupla kattintás az egér bal gombjával.

Tábla

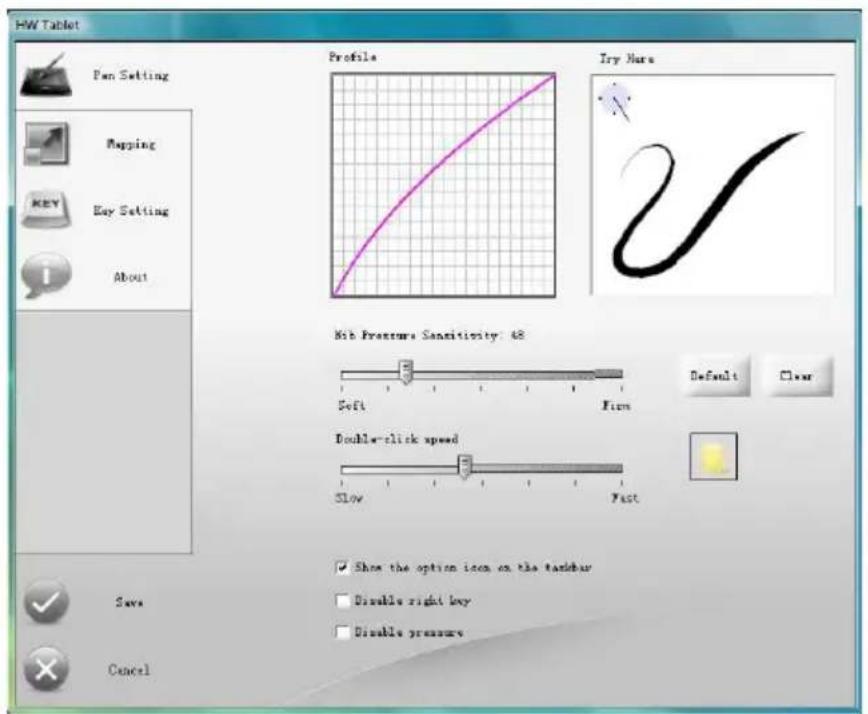

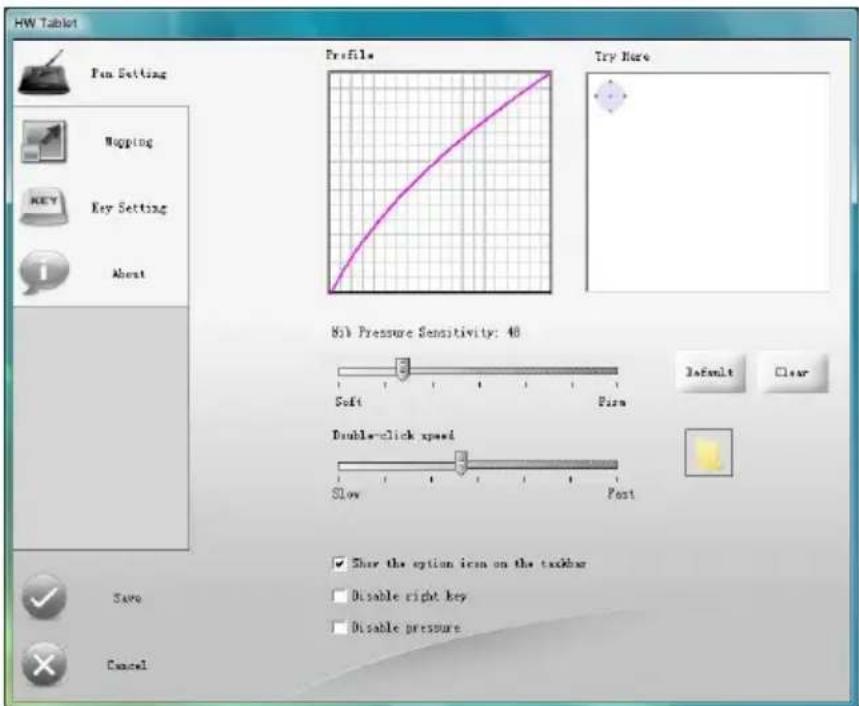

A tábla konfiguráció hozzáférhető a Windows Vezérlőpanelen szereplő ikonon keresztül (duplán kattintunk rá) vagy a menüsoron található ikonra (az egér jobb gombjával kattintunk az ikonra majd a bal gombbal az Options-ra kattintva).

Megjelenik a tábla menüje az ablak alsó részén található nyomógombok:

Save – kilépés a menüböl a változások elmentésével.

Cancel – kilépés a menüből a változások elmentése nélkül.

Show the option icon on the taskbar – Jelöld be ezt az opciót, ha szeretnéd hogy a menüsoron látható legyen a tábla ikonja.

Disable right key – jelöld be a toll nyomógombjának kikapcsolásához.

Disable pressure – jelöld be a nyomásérzékenységi szint érzékelésének kikapcsolásához.

Nib Pressure Sensitivity – a nyomásérzékenység dinamika változása 0 (Soft) és 200 (Firm) között. Minél alacsonyabb az érték annál gyorsabb az átmenet a vastagabb vonalhoz. Ez a Profile grafikonon látható ahol a görbe formája mutatja a növekedés dinamikáját. Az optimális érték mely garantálja a folyékony átmenet a vonal vastagságok között: 100.

Try Here – ablak, melyben tesztelhetők a beállítások.

Clear – A Try Here ablak tartalmának törlése.

Default – visszatérés a gyári beállításokhoz.

Double-click speed – a tollhegy „dupla kattintásának” sebessége. Az értékek 0 (Slow) és 900 (Fast) között. Minél nagyobb az érték annál rövidebb a két klikkelés közötti idő, hogy a dupla kattintás értelmezve legyen. Ezt a beállítást tesztelhetjük a szimbólum mellett található mappán, váltakozva a megnyitásával és bezárásával.

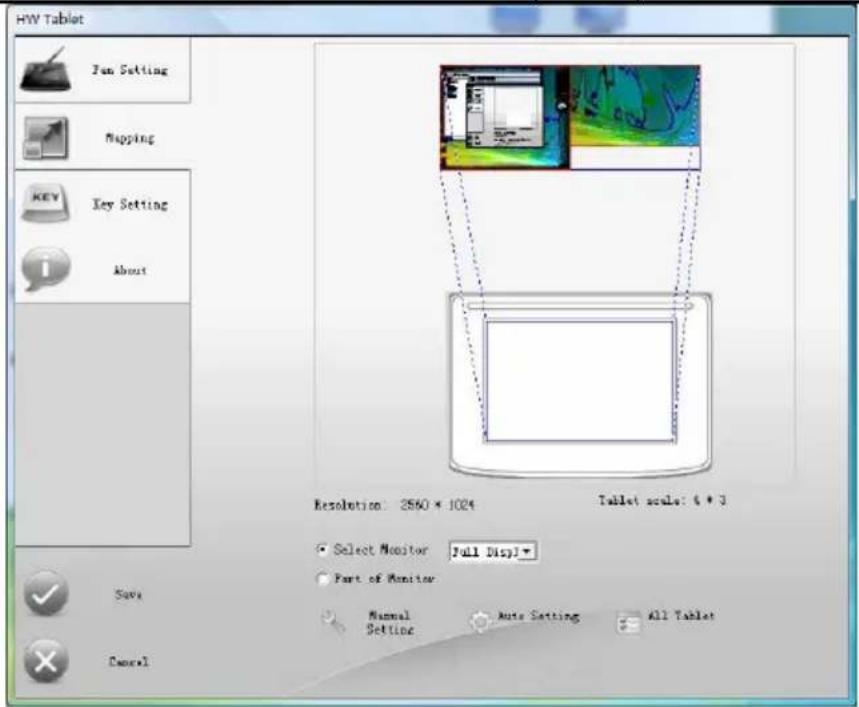

A menü szerszámok segítségével ebben a menüben állítható be az aktív munkafelület a táblán valamint a tábla működési területe a monitoron. A felületek módosításának megkönnyítése érdekében, a tábla és a monitor miniatúrája fel van tüntetve a felületek folyamatos kék vonallal való bejelölésével.

Select Monitor – jelöld be, hogy a tábla a monitor egész felületét kitöltse.

Part of Monitor – jelöld be, a táblázat monitoron megjelenő felületének megmutatásához. A bejelölés után megjelenik egy célkereszt. Ennek a célkeresztnek a segítségével kell kijelölni az átlót, amely alapján kijelölve lesz a megfelelő felület. Az első kattintás az egér bal gombjával jelzi az átló kezdetét, a második – a végét. A program automatikusan definiálja a kívánt felületet.

Manual Setting – jelöld be a tollal a tábla miniatúráján a működés aktív felületét.

Auto Setting – az aktív munkafelület nagyságának automatikus kijelölése. Az opció a bekapcsolt Select Monitor funkcióval működik..

All Tablet – automatikus munkafelület kijelölés az egész táblán. Az opció a bekapcsolt Select Monitor funkcióval működik.

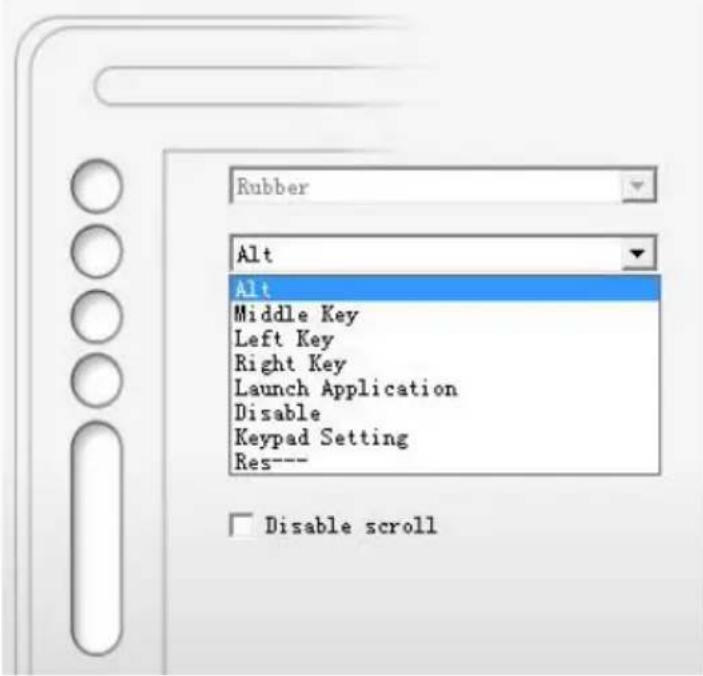

Ennek a menünek segítségével definiálhatjuk az érintőgombok és az érintő scroll (görgető) működését amelyek a tábla bal oldalán találhatók. Az első gombhoz állandó jelleggel a Rubber (radírgumi) funkció lett társítva. A fennmaradó nyomógombokhoz társítható billentyű vagy billentyűkombináció (elég kiválasztani a gombot és megnyomni a kívánt billentyűt vagy billentyűkombinációt). Kiválasztható alább definiált funkciók közül is:

• Alt – Alt billentyű lenyomása.
  • Middle Key – középső egérgomb lenyomása.
  • Left Key – bal egérgomb lenyomása.
  • Right Key – jobb egérgomb lenyomása.
• Launch Application – alkalmazás kiválasztása, amely a nyomógomb érintése után elindul.
• Disable – nyomógomb kikapcsolása.
• Keypad Setting
• Res---

Disable scroll – ennek az opciónak a bejelölése kikapcsolja az érintő scroll-t (görgetést).

Figyelem! A kapcsolt funkciók helytelenül működhetnek némelyik programmal.

Rubber Alt Alt Middle Key Left Key Right Key Launch Application Disable Keypad Setting Res--- Disable scroll

About menü

Itt a táblával és gyártójával kapcsolatos információk találhatók.

Specifikáció (műszaki paraméterek)

Toll Vezeték nélküli / nem igényel elemet / érzékeli a nyomást
Méretek:	350x275x11,5 mm
Aktív felület: 203,2x152,4 mm
Maximális olvasási távolság: 7 mm
Nyomásérzékenységi szintek: 1024
Pontosság:	0,1mm
Csatlakozás:	USB port
Frissítési gyorsaság 220 pps
Felbontás:	5080 lpi
Kiszolgált rendszerek: Windows	2000/XP/Vista, Mac OS 10.4 vagy újabb

Figyelem! Minden müszaki adat módosulhat korábbi értesítés nélkül.
