HASZNÁLATI ÚTMUTATÓ Monster X5 Pro Pentagram

Rövid üzembe helyezési útmutató

2014-03-24

Rövid üzembe helyezési útmutató

HU

PENTAGRAM Monster X5 PRO [P 500-2]

Az instrukció, illesztőprogramok és szoftverek a legújabb verziói www.pentagram.eu oldalán találhatóak

Tartalom

FONTOS TUDNIVALÓK....2 ÓVINTÉZKEDÉSEK....2 ELEKTRONIKUS HULLADÉKRÓL INFORMÁCIÓK....3

BEVEZETÉS....3 A DOBOZ TARTALMA....3 MINIMÁLIS HARDVER KÖVETELMÉNYEK....3

ÖSSZESZERELÉS....4 A MOBIL MEGJELENÉSE....4 A SIM-KÁRTYA, MIKRO SD MEMÓRIA KÁRTYA ÉS AKKUMULÁTOR BEHELYEZÉSE....6 SZÁMÍTÓGÉPES KAPCSOLATOK....6 FIRMWARE FRISSÍTÉS....7 AZ ÉRINT KÉPERNY LEZÁRÁSA, ILLETVE ZÁROLÁSUKÓŐ FELOLDÁSA....7

HASZNÁLATBEVÉTEL....7 ÉRINTÓKÉPERNYŐ....7 A KÉPERNYŐ MEGJELENÉSE....8 WLAN-HOZ CSATLAKOZTATVA....9 TELEFONHÍVAS....9 A TELEFONHÍVAS FOGADÁSA ÉS ELUTASÍTÁSA....10 SMS ÉS MMS ÚZENETEK....10 SIM KÁRTYA BEÁLLÍTÁSA....10 ÉRTESÍTÉSI IKONOK....10

SPECIFIKÁCIÓ....11

Fontos tudnivalók

Óvintézkedések

• Ne használjon vagy tároljan a telefont nagyon poros, magas páratartalmú vagy nagyon magas vagy alacsony hőmérsékletű teremben. Ez ilyen kárt okozhat amire a garancia nem vonatkozik.
• Ne használja a készüléket nedves kézzel, hogy ne károsodjon a berendezést vagy áramütést okozhat.
• A tisztításhoz ne használjon vegyszereket, mint a benzin vagy a tisztítószerek- mindig tisztítsa meg a készüléket egy puha, száraz ronggyal.
• Tisztítás előtt húzza ki a készüléket a számítógéptől, vagy más forrásból.
• Ne javítja meg egyedül a készüléket, illetéktelen beavatkozás a készülékbe, vagy a szoftverbe a garancia elvesztésével jár.
• Vigyázz a készülékre, hogy ne esse le. Mechanikai sérülés ami nem a szokásos használat során megtörtént garancia elvesztésével jár.
• Ne válassza le a készüléket a számítógépről az átvitel alatt mert az adatok elvesztheőek
• Minden a készülek memóriában tárolt fájl vagy más adat megsérthető, ezért, ha szükséges, érdemek biztonsági mentést csinálni.
  • A PENTAGRAM cég nem vállal felelösséget az esetleges adatvesztésért

Elektronikus hulladékr I információk ő

A készüléken és dokumentációban lev jelölésekő azt mutatják, hogy a berendezést nem szabad szelektálatlan települési hulladékként kidobni. A készüléket újra kell hasznosítani annak érdekében, hogy visszaszerezze az anyagokot és veszélyes összetev kető ártalmatlanítsa,

A felhasználók vegyék fel a kapcsolatot az illetékes újrahasznosításó hatóságokkal, hogy annak megállapítása érdekében, hogy a készülék hogyan használják környezetbarát módon.

FIGYELEM! Minden információ és a műszaki adatok előzetes értesítés nélkül változhatnak és / vagy jelzés ebben a kézikönyvben

Copyright ©2014 PENTAGRAM

Minden jog fenntartva, a másolás és a szaporodás tilos.

Bevezetés

Köszönjük, hogy ez a multimédiás telefont PENTAGRAM Monster X5 PRO, Android™4.3 operációs rendszerrel választott. Az eszköz lehetővé teszi a hívások, SMS/MMS üzenetek küldésére és fogadására és alkalmozások letöltése és az internet használása úgyanúgy mint a számítógépen. Ezen kívül lehet vé teszi a film lejátszása, zene hallgatása, képek, e-book és máső nézése.

A doboz tartalma

1. PENTAGRAM Monster X5 PRO [P 500-2] 6. USB kábel
2. Elem SLIM 3000 mAh 7. Töltő
3. Elem MONSTER 6000 mAh 8. Fülhallgató
4. Elemtartó fedelet SLIM 9. Garanciajegy
5. Elemtartó fedelet MONSTER 10. Rövid üzembe helyezési útmutató

Minimális hardver követelmények

Ezek a követelmények csak akkor érvényesek, ha csatlakozik a számítógéphez.

• PC számítógep üres USB porthoz
• Operációs rendszer: Windows Me / 2000 / XP / Vista / 7 / 8

Összeszerelés

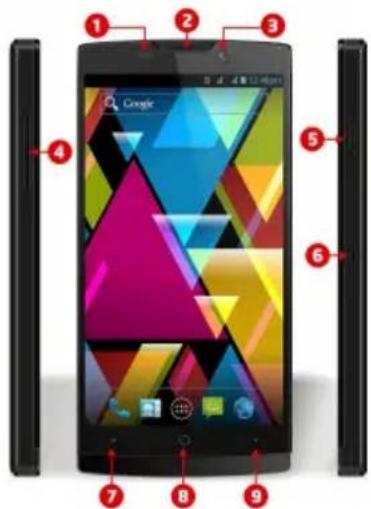

A mobil megjelenése

1. Közelítés érzékelő - a képernyő törlése a hívás közben, hogy ne szakítja meg a beszélgetést véletlenül

2. Hangszóró - aktív hívás közben.

3. Kamera front 2.0 Mpix.

4. Hanger - a készülék hangerejének szabályozása.ö

5. Bekapcsoló-/lezáró gomb - A készülék bekapcsolása vagy lezárása 4 perc alatt lenyomva

- Nyomja le a gombot, hogy alvó üzemmódban legyen a telefon és zárja le a képernyőt. Ebben a módban a gép működik csak a képernyő ki van kapcsolva.

- Nyomja le a gombot és húzza a "lakatat" a képernyőn bal oldalra a képernyő feloldásához.

1. Funkciógombbal.

2. Érintögomb MENÜ - a jelen képernyő elérhető opciók megjelenik

3. Érintógomb KEZDÓLAP - powrót bezpośrednio na ekran główny z dowolnego miejsca w interfejsie.

4. Érintögomb VISSZA - visszatérés az előző képernyőre

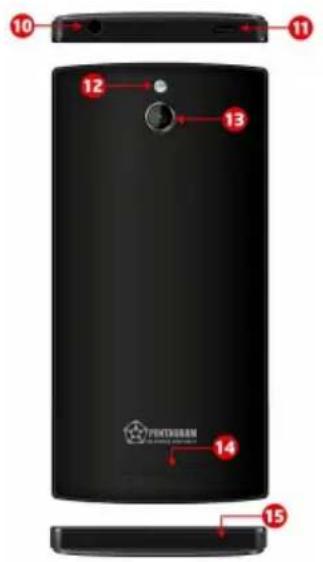

10 11 12 13 14 15

1. Fejhallgató-csatlakozó.
2. MicroUSB csatlakozó.
3. Vaku.
4. Kamera hátsórész 18.0 Mpix (interpolált) / 13.0 Mpix (hardver)
5. Hangszóró - ha a géphez fülhallgató nem csatlakazott, minde hang beépített hangszórókkal lejátszott.
6. Mikrofon.

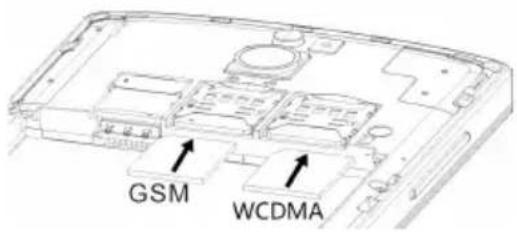

A SIM-kártya, MIKRO SD memória kártya és akkumulátor behelyezése

1. Ha a készülék be van kapcsolva, nyomja meg hosszan a bekapcsoló-/lezárógomb gombot, majd a készülék kikapcsolásához válassza a Kikapcsolás → OK lehet séget.ő
2. Vegye le a hátsó fedelet.
3. Helyezze be a SIM- és Micro SDkártya, hogy aranyszínű érintkezői lefelé nézzenek.

1. Helyezze be az akkumulátort
2. Tegye vissza a hátsó fedelet.

Az akkumulátor feltöltése

A készülék használatbavétele el tt az akkumulátort fel és ki kell tölteniő néhányszor elérte a teljes hatékonyságot és a maximális élettartamot.

A jobb felső képernyő sarkában akkumulátor töltöttségi szintje ikon látható. Ha az ikon teljes - az akkumulátor fel van töltve, pedig ha üres - az akkumulátor majdnem lemerült és mihamarabb fel kell tölteni. A telefon töltővel, illetve számítógépes adatkábellel számítógéphez csatlakoztatva töltheő fel.

Számítógépes kapcsolatok

MEGIEGYZÉSEK:

• Az alkalmazás telepítéséhez és fájlok tárolásához beépített memóriákártyát és beépített Flash memóriákártyát is használni lehet.
• Ne válassza le a készüléket a számítógépről az átvitel alatt mert az adatok elveszthetőek

A készülék működik a következő operációs rendszerekkel:Windows Me / 2000 / XP / Vista / 7 / 8.

A jobb felső képernyő sarkában akkumulátor töltöttségi szintje ikon látható. Ha az ikon teljes - az akkumulátor fel van töltve, pedig ha üres - az akkumulátor majdnem lemerült és mihamarabb fel kell tölteni. A telefon töltővel, illetve számítógépes adatkábellel számítógéphez csatlakoztatva tölthető fel.

Firmware frissítés

Szükség esetén Frimware szoftver újjab verzióhoz frissíteni lehet. A mobil eszköz szoftverfrissítéseit a www.pentagram.eu webhelyr l töltheti le. Aő frissítés el készítésér l és lebonyolításáról szóló részletes információkat aőő letöltött új Firmware szoftverrel archívumban található.

Az érint képerny lezárása, illetve zárolásuk feloldásaőő

Lezáráshoz nyomja meg a Bekapcsoló-/lezáró gombot és érintse a „lakatot” és húzza át az ikont a nyitott lakatra.

A feloldáshoz kapcsolja vissza a képerny t a Bekapcsoló-/lezáró gomb, vagyő a Kezdőlap gomb megnyomásával. A készülék alvó üzemmódot bekapcsol, ha nem használják hosszabb ideig (Beállítások->Képerny ->Alvó mód).ő

Használatbevétel

A multimédiás telefon Pentagram Monster X5 PRO érintóképernyője van amit újjal kell használni. Android™rendszer interfész öt képernyőből áll. Hogy menjen más panelig, csúsztassa az ujját vízszintesen a képernyőn. Minden öt képernyőn gyorsgombat, jelzőt és widgetet helyezhető.

Érintőképernyő

Az érintőképernyő intuitív, újj érintéssel használunk, mint a számítógépes egerrel.

• Húzás - elemek kiválasztásához érintse meg a képernyót, majd húzza az ujját lefelé, felfelé, jobbra vagy balra, hogy lapozza az internetes oldalt vagy látogasson el a következő oldalt könyvolvás közben
• Egyetlen érintés - érintse egyszer kiválasztott element, hogy bekapcsolja vagy aktiválja, pl. alkalmazás, játék.
• Hosszan megérintés - érintsen meg egy element hosszan, hogy áthelyezze más helyre vagy törölje ki a képernyőről (x szimboluma a a képernő felső részén)
• Csípés gesztusa - két újjal érintse a képenrnyőt, újjak összehúzása csökkenti a képernyőt.

Az érintóképernyő elforgatása - a készülékbe beépített mozgásérzékelő önállóan határozza meg a telefon elhelyezését. A képernyő elforgatható a készülék helyezéstől függően. A legtöbb alkalmazás lehetővé teszi ilyen változást. Nem alkalmazható főképernyőknél.

Az érintőképernyő elforgatása kikapcsolható, hogy a képernyő ne forgatja el elhelyezés független (Beállítások -> Képernyő -> képernyő automatikus elforgatása).

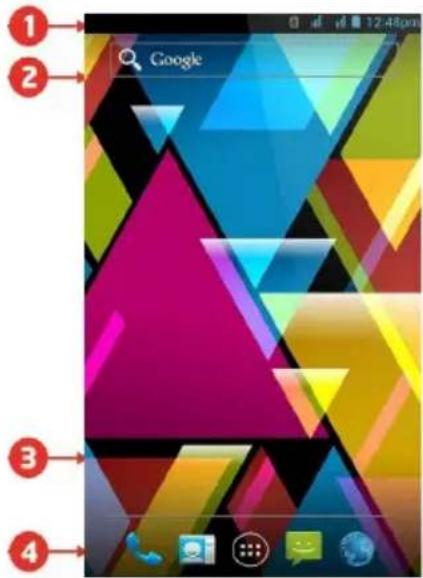

A képerny megjelenéseő

1 2 Google 3 4

1. Minden képernyőn egy állapotsor van. A bal oldalon értesítési ikonok láthatóak, pl.: nem fogadott hívás, új SMS/MMS, új üzenet, e-mail stb. A jobb oldalon a telefon állapotáról értesítéső ikonok láthatóak, pl.: akkumulátor állapota, az aktuális idő, a WiFi kapcsolat stb. Az állapotsorban levő információkat fejleszthetőek: állapotsort érintse és húzza lefelé, le a képernyőn. Bezárásához, a képernyő alján érintse a karikát és húzza felfelé.

2. Standard beállított Google™ bőngészőwidget (meg kell állapítani a kapcsolatot az interneten keresztül, WiFi vagy mobil hálózaton). Widget - kis alkalmazás, folyamatosan fut a háttérben.

3. Alkalmazások rövidítései a készüléken telepítettek. A kiválasztott alkalmazást be lehet kapcsólni ikon érintéséves. Hosszan érintéssel áthelyezhető vago kitörölhető az ikon (az alkalmazás nem lesz teljesen törölt, eltávolított).

4. Minden képerny n elérhet navigációs menü. őő

- hívás a telefonszám kiválasztása vagy személy megtalálása után. A hívásel zmények megtekintése ő

- névjegyek SIM-kártyán és telefonon rögzített. Névjegyek csoportok szerint csoportasíthatóak vagy a kedvenchez hozzáadása. A operny jobb alsó sarkán lev ikon által új névjegy hozzáadható.ő

- minden készüléken telepített alkalmazás és widget. Kiválasztott alkalmazást tappintással indítani lehet. Hosszan érintéssel rövidítést egyik képerny n helyezhet. őő

- SMS és MMS üzenetek. Új üzenet írható és régi üzenetek átnézése

- Internetb ngész programőő

WLAN-hoz csatlakoztatva

Válassza ki az ikont, majd válassza a Beállítások. Bal oldalon levő menüben (első pozíció) válassza Wifi bekapcsalása, pedig jobb oldalan hálózatok vannak amivel kapcsolatot beállítható. Érintse kiválasztott hálózatot és írja be a jelszavat ha a hálózat biztosított.

FIGYELEM: A háttérben működő aktív WLAN fogyasztja az akkumulátor menergiáját. Az akkumulátor kímélése érdekében csak szükség esetén kapcsolja be a WLAN funkciót.

Telefonhívás

Válassza ki az ikont, írja be a telefonszámot vagy válassza ki a névjegyet kinek szeretne telefonálni.

Válassza ki az ikont, a nevek listából válassza és hosszan érintse a névjegyet és majd érintse a felhallgató ikont hívás kezdeményezéséhez.

Más alkalmazásban, mint például az SMS, híváslistaából lehet hívni.

A telefonhívás fogadása és elutasítása

A hívás fogadása - húzza át az ikont a jobbra, fejhallgatóra, a zöld telefon ikonra.

A hívás elutasítása - húzza át az ikont a balra, fejhallgatóra, a piros telefon ikonra.

A hívás alatt a hívás hanger csökkenhet vagy növelése hanger gombával.őőő

SMS és MMS üzenetek

Válassza ki az ikont, és írja vago olvassa a SMS vagy MMS üzenetet. Válassza ki az ikont a képenryő a jobb alsó sarkában, hogy SMS-t írja. Fenti táblázatban írja be a telefonszámot vagy válassza ki a névjegyet kinek szeretne üzenetet írni. Alján lévő a táblázatban, írja be a kívánt szöveget a virtuális billenty zetenű.

Az üzenet maximális hosszúsága 160 karakter. Ha meghaladja 480 karakter (3 üzenet) üzenet automatikusan MMS-vé válik..

SIM kártya beállítása

Automatikus hozzáférés konfigurációs adatokhoz a SIM-kártyán kapcsolatos probléma esetében, nyomja le a gombat , válassza a Beállítások, Készülék, válassza Dual SIM beállítások és írja be szükséges adatok amit üzemeltetőtól kapott.

Értesítési ikonok

	GPRS hálózathoz csatlakozva		Roaming
	GPRS folyamatban		Nincs jel
	EDGE hálózathoz csatlakozva		Nincs SIM-kártya
	EDGE folyamatban		Vibrálás mód aktíválva
	3G hálózathoz csatlakozva		Csendes mód bekapcsolva
	3G folyamatban		Mikrofon csendes mód bekapcsolva
	Téreő		Akkumulátor töltöttségi szintje nagyon alacsony
	WLAN csatlakoztatva		Akkumulátor töltöttségi szintje alacsony
	Bluetooth bekapcsolva		Akkumulátor részben feltöltött
	Bluetooth mikrofonos fühlalgató csatlakoztatva		Akkumulátor teljesen feltöltött
	Repülő üzemmód bekapcsolva		Akkumulátor feltöltés alatt
	Ébresztés bekapcsolva		GPS bekapcsolva
	Kihangosító bekapcsolvaCj e-mail		Helymeghatározó adatok GPS-ról letöltése3. más ertesítés nem láható
	Cj SMS vagy MMS		Hívás folyamatban
	Fügelemeletés hívára vagy más eseményre		Bluetooth fúhlalgató hívás folyamatban bekapcsolva
	Cj Google Talk üznat		Nam fogadott hívás
	Cj hangpostalizemet		Hívás tartóba helyezése
	Eurteingértesítés		Feltőtori nélkül hívásztáldagyítás bekapcsolva
	Adatok szénkevistálása		Zenelegűszás folyamatban
	Sönkromlékéssel vagy belépéssel való probléma		Adatok fertőltése
	SD-kártya teljes		Adatok fertőltése
	Elekhető WLAN hálózetok megnyítása		Lefőltése kész
	USB-haz bekapcsolva		VPN hákozatnoz csatlakazva
	USB internetmegosztás bekapcsolva		VPN hákozatnoz szelkapcsolva
	WLAN internetmegosztás bekapcsolva		Elekhető akulmazás aktualítása
	Tilób internetmegosztás bekapcsolva		Elekhető rendszer aktualítása

Specifikáció

M szaki paraméterekú
Operációs memória 1 GB
Beépített memória 4 GB
Külsó memória	MicroSD-kártya olvasó 2 GB-ig/ microSDHC 32 GB-ig (4 katégória)
Operációs rendszer Android	w wersji 4.3 wbudowany Google Play
Alapvet paraméterekő
Képerny nagyságaó5.0"
Képerny felbontásaó1280*	720
Processzor Qualcomm MSM	8228 4x1.4 GHz
Grafikai processzor Andrenb	305
Hálózat Vezeték nélküli há	ózat 802.11 b/g/n, HSDPA+ 21 Mbps
Akkumulátor 3000 mAh, 60	000 mAh
Fejhallgató-csatlakozó	3,5mm stereo mini-jack
Multimédia
Audió	MP3, WMA, OGG, APE, FLAC, WAV
Videó	720P HD
Grafika	JPG, BMP, PNG
Általános
Mérctek	140*68.4*9.8mm / 140*68.4*14.8 mm
Súly	151g / 203 g
Ió mérséklet	od 0°C do +40°C
Tárolási b mérséklet	od 10°C do +40°C

* Azöelérhet funkciók és kiegészít szolgáltatások készülékenként, szoftverenként és szolgáltatónként változhatnak.
