Typ produktu	Smartfon
Marka	Pentagram
Model	Monster X5 Pro (P 500-2)
Wymiary (cienka bateria)	140 x 68.4 x 9.8 mm
Wymiary (monster bateria)	140 x 68.4 x 14.8 mm
Waga (cienka bateria)	151 g
Waga (monster bateria)	203 g
Wyświetlacz	5.0" IPS, 1280 x 720 pikseli
Procesor	Qualcomm MSM822B, 4x1.4 GHz
GPU	Adreno 305
RAM	1 GB
Pamięć wewnętrzna	4 GB NAND flash
Pamięć zewnętrzna	microSD do 2 GB / microSDHC do 32 GB
System operacyjny	Android 4.3 Jelly Bean z Google Play
Bateria	3000 mAh (cienka) lub 6000 mAh (monster) Li-Ion
Aparat tylny	18.0 MP (interpolowany) / 13.0 MP optyczny z lampą błyskową
Aparat przedni	2.0 MP
Sieć	GSM, WCDMA, HSDPA+ do 21 Mbps
Wi-Fi	802.11 b/g/n
Bluetooth	Tak (wersja nieokreślona)
GPS	Tak, z A-GPS
Czujniki	Czujnik zbliżeniowy, akcelerometr
Gniazdo słuchawkowe	3.5 mm stereo mini-jack
Port ładowania/danych	MicroUSB
SIM	Dual SIM (GSM+WCDMA)
Zawartość pudełka	Urządzenie, Cienka bateria (3000 mAh), Monster bateria (6000 mAh), Cienka obudowa, Monster obudowa, Kabel USB, Ładowarka sieciowa, Słuchawki, Karta gwarancyjna, Skrócona instrukcja
Uwagi dotyczące bezpieczeństwa	Nie używać w zapylonym lub wilgotnym otoczeniu; unikać ekstremalnych temperatur; nie obsługiwać mokrymi rękami; czyścić tylko suchą szmatką; nie modyfikować ani nie naprawiać samodzielnie; regularnie twórz kopie zapasowe danych.
Instrukcja czyszczenia	Odłącz od zasilania i wyczyść miękką, suchą szmatką. Nie używaj chemikaliów, benzyny ani detergentów.

Często zadawane pytania - Monster X5 Pro Pentagram

Jak włożyć kartę SIM i kartę microSD?

Wyłącz urządzenie, zdejmij tylną obudowę, a następnie włóż kartę SIM i kartę microSD stykami do dołu w odpowiednie gniazda. Włóż baterię i załóż tylną obudowę.

Jak naładować baterię?

Podłącz urządzenie do ładowarki sieciowej za pomocą dostarczonego kabla USB lub podłącz je do komputera przez USB. Ikona baterii na pasku stanu pokaże status ładowania.

Jak połączyć się z siecią Wi-Fi?

Przejdź do Ustawienia > Wi-Fi, włącz Wi-Fi, wybierz swoją sieć i wprowadź hasło, jeśli to konieczne. Zaleca się wyłączenie Wi-Fi, gdy nie jest używane, aby oszczędzać baterię.

Jak zrobić zrzut ekranu?

Urządzenie ma przycisk funkcyjny, który można przypisać do wykonania zrzutu ekranu lub nagrywania dźwięku. Domyślnie naciśnij i przytrzymaj jednocześnie przyciski zasilania i zmniejszania głośności.

Jak zaktualizować oprogramowanie?

Pobierz najnowsze oprogramowanie ze strony www.pentagram.eu. Archiwum zawiera szczegółowe instrukcje. Podłącz urządzenie do komputera i postępuj zgodnie z dołączonym przewodnikiem.

Jak czyścić smartfon?

Odłącz urządzenie od źródła zasilania. Użyj miękkiej, suchej szmatki do wycierania ekranu i obudowy. Nie używaj chemikaliów, benzyny ani detergentów.

Jak wydłużyć żywotność baterii?

Wyłącz Wi-Fi, Bluetooth i GPS, gdy nie są używane. Zmniejsz jasność ekranu i ustaw krótszy czas wygaszania ekranu. Zamykaj nieużywane aplikacje i wyłącz dane w tle dla zbędnych aplikacji.

Jak używać dwóch kart SIM?

Włóż obie karty SIM do odpowiednich gniazd. Przejdź do Ustawienia > Ustawienia dual SIM, aby skonfigurować domyślną kartę SIM dla połączeń, wiadomości i danych. Możesz także wybrać, której karty SIM użyć dla każdej czynności.

Jak odblokować ekran?

Naciśnij przycisk zasilania, aby obudzić urządzenie, a następnie dotknij i przeciągnij ikonę zamka do otwartej ikony kłódki. Możesz także ustawić PIN, wzór lub hasło w Ustawienia > Bezpieczeństwo.

Jak wykonać przywracanie ustawień fabrycznych?

Przejdź do Ustawienia > Kopia zapasowa i reset > Przywróć ustawienia fabryczne. Spowoduje to usunięcie wszystkich danych na urządzeniu, w tym aplikacji i plików osobistych. Najpierw wykonaj kopię zapasową ważnych danych.

INSTRUKCJA OBSŁUGI Monster X5 Pro Pentagram

Skrócona instrukcja obsługi

Quick Guide

Skrócona instrukcja obsługi

PL

PENTAGRAM Monster X5 PRO [P 500-2]

Najnowsze wersje instrukcji, sterowników i oprogramowania dostępne są na stronie www.pentagram.pl.

Spis treści

WAŻNE INFORMACJE....2

SRODKI OSTROZNOSCI....2

INFORMACIA DOT. ZUŻYTEGO SPRZĘTU ELEKTRONICZNEGO......3

WPROWADZENIE....3

ZAWARTOŚĆ PUDEŁKA....3

MINIMALNE WYMAGANIA SYSTEMOWE 3

PRZYGOTOWANIE DO PRACY....4

WYGLAD URZADZENIA....4

MONTAŻ KART SIM, KARTY PAMIECI MICRO SD I AKUMULATORA.....6

ŁADOWANIE AKUMULATORA 6

PODŁACZANIE DO KOMPUTERA....6

AKTUALIZACIA FIRMWARE....7

ODBLOKOWYWANIE I BLOKOWANIE EKRANU....7

OBSŁUGA URZĄDZENIA....7

EKRAN DOTYKOWY....7

WYGLAD EKRANU....8

POŁACZENIE Z SIECIA BEZPRZEWODOWA....9

POŁACZENIE TELEFONICZNE....9

ODBIERANIE I ODRZUCANIE POŁĄCZENIA....10

• Unikaj używania oraz przechowywania urządzenia i dołączonych akcesoriów w miejscach silnie zapyłonych, o wysokiej wilgotności lub o bardzo niskiej lub wysokiej temperaturze. Może to doprowadzić do ich uszkodzenia nie objętego gwarancją.
• Nie używaj urządzenia, gdy masz mokre ręce, aby uniknąć zniszczenia urządzenia lub porażenia prądem.
• Do czyszczenia urządzenia nie używaj środków chemicznych takich jak benzyna lub detergenty - zawsze czyść urządzenie miękką, suchą ściereczką.
• Przed czyszczeniem odłącz urządzenie od komputera lub innego źródła zasilania.
• Nie dokonuj na własną rękę żadnych zmian i napraw, nieautoryzowana ingerencja w urządzenie lub jego oprogramowanie powoduje utratę gwarancji.
• Nie narażaj urządzenia na upadki i wstrząsy. Uszkodzenia mechaniczne nie wynikające z normalnego użytkowania nie są objęte gwarancją.
• Nie odłączaj urządzenia od komputera podczas przesyłania danych, gdyż mogą zostać bezpowrotnie utracone.
• Pliki i dane przechowywane w pamięci urządzenia i na karcie pamięci są

jak każde inne pliki podatne na uszkodzenia, dlatego jeśli to konieczne, zrób ich kopie zapasowe.

- Firma PENTAGRAM nie ponosi odpowiedzialności za ew. utratę danych.

Informacja dot. zużytego sprzętu elektronicznego

Oznaczenia na urządzeniu i załączonej dokumentacji wskazują na fakt, że urządzenie nie może zostać wyrzucone razem z nieposegregowanymi odpadami komunalnymi po jego zużyciu. Urządzenie należy poddać procesowi recyklingu lub innego przetworzenia w celu odzyskania materiałów, które mogą zostać ponownie wykorzystane, a także unieszkodliwiania składników niebezpiecznych.

Użytkownicy powinni skontaktować się z organami odpowiadającymi za recykling / odzysk, w celu ustalenia sposobu wycofania urządzenia z użycia w sposób przyjazny dla środowiska.

UWAGAI Wszystkie informacje i dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia i/lub zaznaczenia tego w niniejszej instrukcji.

Copyright ©2014 PENTAGRAM

Wszelkie prawa zastrzeżone, powielanie i kopiowanie zabronione.

Wprowadzenie

Dziękujemy za zakup telefonu multimedialnego PENTAGRAM Monster X5 PRO wyposażonego w system operacyjny Android™4.3. Urządzenie umożliwia rozmowy telefoniczne, wysyłanie i odbieranie wiadomości SMS/MMS, jak również pobieranie aplikacji i korzystanie z internetu w taki sam sposób, jak odbywa się to przy użyciu komputera. Ponadto pozwala na odtwarzanie filmów video, muzyki, zdjęć, ebooków i wiele więcej.

Zawartość pudełka

1. PENTAGRAM Monster X5 PRO [P 500-2] 6. Kabel USB
2. Bateria SLIM 3000 mAh 7. ładowarka sieciowa
3. Bateria MONSTER 6000 mAh 8. Słuchawki
4. Pokrywa baterii SLIM 9. Skrócona instrukcja
5. Pokrywa baterii MONSTER 10. Karta gwarancyjna

Minimalne wymagania systemowe

Niniejsze wymagania są ważne tylko w przypadku podłączania urządzenia do komputera.

• Komputer PC z wolnym portem USB
• System operacyjny: Windows Me / 2000 / XP / Vista / 7 / 8

Przygotowanie do pracy

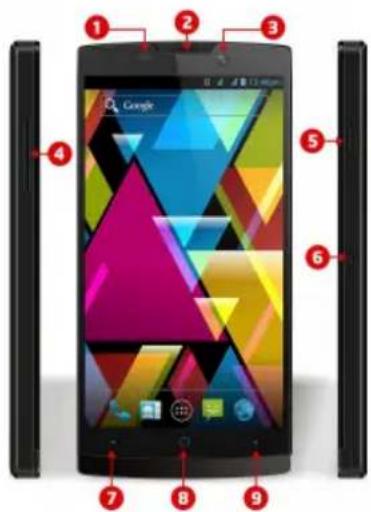

Wygląd urządzenia

1. Czujnik zbliżeniowy - służy do wygaszania ekranu podczas rozmowy telefonicznej, aby niechący nie rozłączyć bądź zawiesić połączenia.

2. Głośnik - aktywny podczas rozmowy telefonicznej.

3. Kamera front 2.0 Mpix.

4. Przycisk regulacji głośności - aby zwiększyć / zmniejszyć głośność.

5. Przycisk zasilania - aby włączyć lub wyłączyć urządzenie, przytrzymaj wciśnięty przycisk przez ok. 4 sekundy.

- Naciśnij przycisk, aby wprowadzić urządzenie z trybu uśpienia i zablokować ekran. W tym trybie urządzenie cały czas działa tylko ekran urządzenia jest wyłączony.

- Naciśnij przycisk i przeciągnij „kłódkę” na ekranie w lewą stronę, aby odblokować ekran.

1. Przycisk funkcyjny - możliwość przypisania funkcji zrzutu ekranu lub nagrywania dźwięku.

2. Przycisk dotykowy MENU - wyświetlenie opcji dostępnych dla bieżącego ekranu.

3. Przycisk dotykowy HOME - powrót bezpośrednio na ekran główny z dowolnego miejsca w interfejsie.

4. Przycisk dotykowy BACK - przejście do poprzedniego ekranu w dowolnym momencie.

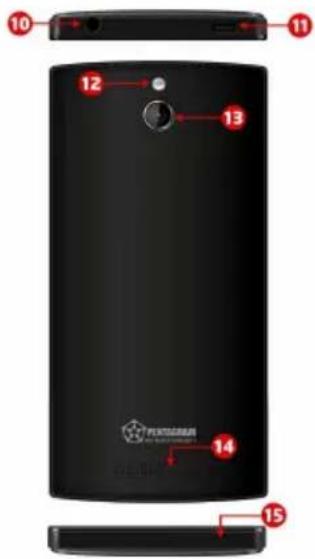

1. Gniazdo słuchawkowe.
2. Gniazdo microUSB.
3. Lampa błyskowa.
4. Kamera tył 18.0 Mpix (interpolowane) / 13.0 Mpix (sprzętowe).
5. Głośnik - jeśli do urządzenia nie są podłączone słuchawki, wszystkie dźwięki będą odtwarzane za pomocą wbudowanego głośnika.
6. Mikrofon.

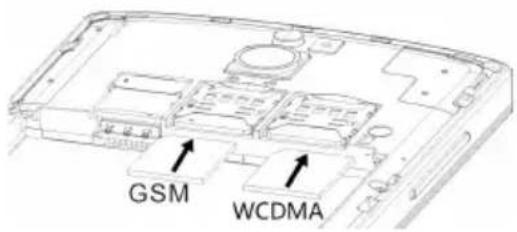

Montaż kart SIM, karty pamięci Micro SD i akumulatora

1. Jeśli urządzenie jest włączone, naciśnij i przytrzymaj przycisk zasilania / blokady klawisz, a następnie wybierz opcję Wyłącz OK.→
2. Zdejmij tylną pokrywę. W otwór znajdujący się w dolnej części pokrywy, wsuń paznokieć I delikatnie podważ.
3. Włóż kartę SIM i Micro SD do gniazda, stykami skierowanymi w dół.

1. Włóż akumulator.
2. Założ tylną pokrywę.

Ładowanie akumulatora

Przed rozpoczęciem używania urządzenia zalecane jest kilkukrotne pełne naładowanie i rozładowanie baterii, aby osiągnęła pełną sprawność i maksymalną żywotność.

W prawym górnym rogu ekranu widoczna jest ikona reprezentująca stan naładowania baterii. Gdy ikona jest wypełniona - bateria jest w pełni naładowana, gdy ikona jest pusta - bateria jest na wyczerpaniu i należy ją jak najszybciej naładować.

Podłączanie do komputera

UWAGI:

• Do instalacji aplikacji i przechowywania własnych plików można używać zarówno włożonej karty pamięci oraz wbudowanej pamięci Flash.
• Nie odłączaj urządzenia od komputera w czasie przesyłania danych, aby zapobiec ewentualnemu uszkodzeniu lub utracie danych.

Urządzenie współpracuje z następującymi systemami operacyjnymi: Windows Me / 2000 / XP / Vista / 7 / 8.

Po połączeniu włączonego urządzenia z komputerem za pomocą kabla USB na urządzeniu w pasku stanu wybierz opcję Połączenie przez USB, a następnie Włącz nośnik USB. Urządzenie zostanie wykryte przez komputer jako dysk przenośny i będzie widoczne w Eksploratorze Windows. Rozpocznie się również ładowanie telefonu.

Aktualizacja Firmware

W razie konieczności oprogramowanie Firmware urządzenia może zost zaktualizowane do nowszej wersji. Najnowszą wersję oprogramowania Firmware można pobrać ze strony www.pentagram.pl. Szczegółowe informacje dotyczące przygotowania i przeprowadzenia aktualizacji można znaleźć w pobranym archiwum z nową wersją oprogramowania Firmware.

Odblokowywanie i blokowanie ekranu

Aby odblokować ekran naciśnij przycisk zasilania na urządzeniu, a następnie dotknij ikonę kłódki i przesuń na ikonę otwartej kłódki.

Aby zablokować urządzenie naciśnij przycisk zasilania na urządzeniu. Urządzenie przejdzie w stan uśpienia, jeżeli nie będzie używane przez dłuższy czas (Ustawienia->Wyświetlacz->Uśpienie).

Obsługa urządzenia

Telefon multimedialny Pentagram Monster X5 PRO posiada ekran dotykowy, który należy obsługiwać za pomocą palca.

Interfejs systemu Android™ składa się z pięciu ekranów. Aby przejść do paneli znajdujących się po lewej lub po prawej stronie ekranu głównego, należy przesunąć palec poziomo po ekranie. Na każdym z pięciu ekranów można umieszczac skróty, zakładki i widżety.

Ekran dotykowy

Obsługa ekranu dotykowego jest intuicyjna, palcem wykonujemy polecenia, podobnie jak za pomocą myszki komputerowej.

• Przewijanie - dotknij i przesuń palec w góre-dół, prawo-lewo, aby np. przejść pomiędzy ekranami, przewinąć stronę internetową lub przejść do następnej strony podczas czytania książki.
• Pojedyncze dotknięcie/wybranie - dotknij jeden raz wybrany element, aby go uruchomić lub wybrać, np. aplikacja, gra.
• Przytrzymanie - dotknij i przytrzymaj palec na wybranej ikonie, aby przesunąć ikonę w inne miejsce na ekranie bądź usunąć ikonę z ekranu (symbol x w górnej części ekranu).
• Gest uszczypnięcia - dotknij dwoma palcami ekran, przybliżając palce do siebie widok zostanie pomniejszony, oddalając palce od siebie widok zostanie powiększony.

Obracanie ekranu dotykowego - czujnik ruchu wbudowany w urządzenie potrafi samodzielnie określić położenie tabletu. Ekranu zostanie obrócony w zależności od ułożenia urządzenia. Większość aplikacji pozwala na taką zmianę. Nie dotyczy ekranów głównych.

Obracanie ekranu dotykowego można wyłączyć, aby niezależnie od położenia urządzenia ekran się nie obracał (Ustawienia -> Wyświetlacz-> Autoobracanie ekranu).

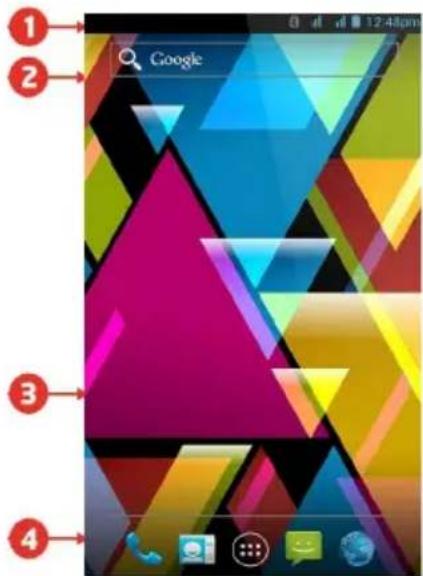

Wygląd ekranu

1. Na każdym ekranie wyświetlany jest pasek stanu. Po lewej stronie widoczne są ikony powiadomienia np. nieodebrane połączenie, nowa wiadomość SMS/MMS, nowa wiadomość e-mail itp. Po prawej stronie wyświetlane są ikony informujące o statusie telefonu np. stan akumulatora, aktualny czas, połączenie bezprzewodowe WiFi itp. Informacje zawarte na pasku stanu można rozwinąć: dotknij pasku stanu i przeciągnij palcem w dół ekranu. Aby zamknąć wyświetlane informacje, u dołu ekranu dotknij kółko i przeciągnij palcem do góry.

2. Standardowo zainstalowany widżet do przeszukiwania zawartości urządzenia oraz internetu za pomocą wyszukiwarki Google™ (wymaga ustanowienia połączenia z internetem poprzez sieć bezprzewodową lub sieć komórkową). Widżet - niewielka aplikacja, stale działające w tle.

3. Skróty aplikacji zainstalowanych na urządzeniu. Wybraną aplikację można uruchomić poprzez dotknięcie ikony. Dłuższe przytrzymanie palca na wybranej ikonie umożliwia zmianę miejsca położenia bądź usunięcia skrótu do aplikacji (aplikacja nie zostanie całkowicie usunięta, odinstalowana).

4. Menu nawigacyjne dostępne na każdym ekranie.

- wykonanie połączenia telefonicznego poprzez wybranie numeru lub znalezienie osoby na liście kontaktów. Sprawdzenie historii połączeń

- kontakty zapisane na kartach sim oraz w pamięci telefonu. Kontakty można pogrupować według grup oraz dodać do ulubionych. Za pomocą ikony w prawym dolnym rogu można dodać nowy kontakt

- wyświetlenie wszystkich aplikacji i widżetów zainstalowanych na urządzeniu. Wybraną aplikację można uruchomić poprzez kliknięcie na niej. Dłuższe przytrzymanie palca na danej ikonie umożliwia utworzenie skrótu na jednym z ekranów.

- wiadomości SMS i MMS. Można napisać nową wiadomość oraz przejrzeć archiwum odebranych wiadomości

- przeglądarka internetowa

Połączenie z siecią bezprzewodową

Naciśnij ikonę 📄, a następnie wejdź w Ustawienia. W pierwszej sekcji włącz Wifi, następnie wybierz pozycję Wifi Na ekranie pojawią się sieci bezprzewodowe z którymi istnieje możliwość nawiązania połączenia. Dotknij na wybranej sieci oraz wprowadź hasło, jeśli sieć jest zabezpieczona.

UWAGA: W przypadku nie korzystania z sieci bezprzewodowej, zalecamy wyłączenie tej funkcji, aby wydłużyc czas pracy urządzenia.

Połączenie telefoniczne

Wybierz ikone 📁, wprowadź numer telefonu lub znajdź osobę na liście kontaktów, a następnie dotnij ikone słuchawki w prawym górnym rogu, aby nawiązać połączenie.

Wybierz ikone, na liście kontaktów wybierz i przytrzymaj nazwę osoby, a następnie dotnij ikone słuchawki, aby nawiązać połączenie.

W innych aplikacjach, takich jak wiadomość SMS, historia połączeń istnieje również opcja wykonywania połączeń.

Odbieranie i odrzucanie połączenia

Odbieranie połączenia - przeciągnij ikonę słuchawki w prawą stronę, na ikonę zielonej słuchawki.

Odrzucanie połączenia - przeciągnij ikonę słuchawki w lewą stronę, na ikonę czerwonej słuchawki.

Podczas rozmowy możesz zwiększyć lub zmniejszyć głośność rozmowy za pomocą przycisku z boku telefonu do regulacji głośności..

Wiadomości SMS i MMS

Wybierz ikone, aby napisać bądź odczytać wiadomość SMS i MMS.

Aby napisać nową wiadomość SMS, wybierz ikonę w prawym dolnym rogu. W górnej tabeli wprowadź numer telefonu bądź wybierz osobę do której chcesz wysłać wiadomość z listy kontaktów. W dolnej tabel wprowadź tekst wiadomości za pomocą klawiatury dotykowej.

Maksymalna długość wiadomości może zawierać 160 znaków. Po przekroczeniu 480 znaków (3 wiadomości SMS) wiadomość automatycznie zmieni się w MMS.

Konfiguracja kart SIM

W przypadku problemu z automatycznym uzyskaniem danych konfiguracyjnych operatora po włożeniu karty SIM, naciśnij ikonę 📄, a następnie wejdź w Ustawienia, w sekcji Urządzenie wybierz opcje Ustawienia Dual SIM i wprowadź niezbędne dane uzyskane od operatora.

Ikony powiadomień

	Podłączony do sieci komárkowej GPRS		Roaming
	GPRS w użyciu		Brak sygnału
	Podłączony do sieci komárkowej EDGE		Brak karty SIM
	EDGE w użyciu		Tryb wibracji
	Podłączony do sieci komárkowej 3G		Dzwionek jest wyciszony
	3G w użyciu		Mikrofon telefonu jest wyciszony
	Siła sygnału sieci komárkowej		Stan naładowania akumulatora jest bardzo niski
	Podłączony do sieci wi-Fi		Stan naładowania akumulatora jest niski
	Bluetooth jest włączony		Akumulator jest częściowo naładowany
	Podłączony do urządzenia Bluetooth		Akumulator jest w pełni naładowany
	Tryb samolotowy		Akumulator jest w trakcie ładowania
	Alarm jest ustawlony		GPS jest włączony
	Tryb głosnomówiący jest włączony		Odbievanie danych lokalizacji z GPS
	Nowy wisdomosc o-mail		3 pozostałe powiadomienia nie są wyswietkone
	Nowa wisdomsc SMS lub MMS		Polączenie w toku
	Problem z dostarczania wisdomosci SMS lub MMS		Roznowo w tokcie korzystania z zestawu sluchawkowego Bluetooth
	Nowa wisdomsc Google Talk		Niewodrano polączenie
	Nowa poczta głosowa		Polączenie zawieszone
	Nachodzuge wydarzenie		Przekazywanie porłączeń włączone
	Dane są synchronizowane		Odtwarzania utworu
	Problem z logowaniem lub synchronizacją		Przesytonie danych
	Karta SD jest pełna		Pobierania danych
	Otwarta sieć Wi-Fi jest dostępna		Pobieranie ukończone
	Telefon jest połączony za pomocą kabla USB		Podłączony do sieci VPN
	Telefon przesyła/odbiera dane za pomocą kabla USB		Odłączony od sieci VPN
	Telefon przesyła/odbiera dane za pomocą Wi-Fi		Aktualizacja aplikacji dostępna
	Telefon przesyła/odbiera dane na wiele sposobów		Aktualizacja systemu dostępna

Specyfikacja*

Parametry techniczne
Pamięć operacyjna 1 GB
Pamięć wbudowana 4 GB
Pamięć zewnętrzca Czytnik kar	microSD do 2 GB/ microSDHC do 32 GB
System operacyjny Android w	wersji 4.3 wbudowany Google Play
Podstawowe parametry
Wielkość ekranu 5.0"
Rozdzielczość ekranu 1280x7	20
Processor Qualcomm MSM822	3 4x1.4 GHz
Procesor graficzny Andreno 305
Sieć Sieć bezprzewodowa 802	11 b/g/n , HSDPA+ do 21 Mbps
Akumulator 3000 mAh, 6000 mAh
Gniazdo słuchawkowe 3,5mm	stereo mini-jack
Multimedia
Audio MP3, WMA, OGG, APE, FLAC, WAV
Video 720P HD
Grafika JPG, BMP, PNG
Ogólne
Wymiary 140*68.4*9.8mm / 1	40*68.4*14.8 mm
Waga	151g / 203 g
Temperatura pracy od 0°C do	+40°C
Temperatura przechowywania	od 10°C do +40°C

* Specyfikacja może zostać zmieniona bez uprzedniego powiadomienia.

Quick Guide

EN

PENTAGRAM Monster X5 PRO [P 500-2]
