Typ produktu	16-portový 10/100 Mbps Ethernet prepínač
Značka	Pentagram
Model	NEsT 16P Compact (P 6204-C)
Rozmery (Š x H x V)	130 x 80 x 35 mm
Napájanie	Externý adaptér 7.5V DC, 1.5A
Spotreba energie	Max 4W
Sieťové porty	16 RJ-45 portov s Auto MDI/MDIX
Podporované štandardy	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x riadenie toku
Rýchlosti prenosu	10/100 Mbps (auto-negociácia)
Režimy prenosu	Polovičný duplex, Plný duplex (auto-negociácia)
Prepínacia metóda	Store and Forward
Riadenie toku	Spätný tlak (polovičný duplex), IEEE 802.3x (plný duplex)
Filtrovanie/Preposielanie paketov	10 Mbps: 14 880 pps; 100 Mbps: 148 800 pps
LED indikátory	NAPÁJANIE (oranžová), 10/100 (zelená), LINK/ACT (zelená) na port
Konektory	RJ-45 pre UTP Cat. 3,4,5 (10Base-T) alebo Cat. 5 (100Base-TX)
Zhoda	IEEE 802.3, 802.3u, 802.3x
Inštalácia	Plug and play, bez nutnosti konfigurácie
Chladenie	Pasívne (bez ventilátora)
Starostlivosť a čistenie	Odpojte napájanie, čistite suchou mäkkou handričkou. Nepoužívajte kvapaliny ani aerosóly.
Bezpečnosť	Používajte iba dodaný napájací adaptér. Neotvárajte zariadenie. Vyhnite sa vlhkosti.
Náhradné diely a opraviteľnosť	Vo vnútri nie sú žiadne používateľsky opraviteľné časti. V prípade problémov kontaktujte podporu Pentagram.

Často kladené otázky - NEsT 16P Compact P 6204-C Pentagram

Na čo sa používa prepínač Pentagram NEsT 16P Compact?

Je to 16-portový 10/100 Mbps Ethernet prepínač, ktorý spája viacero počítačov alebo sieťových zariadení na vytvorenie alebo rozšírenie siete. Používa prepínanie Store and Forward na zvýšenie výkonu a zníženie zaťaženia siete.

Ako nainštalujem prepínač?

Inštalácia je jednoduchá: pripojte napájací adaptér k prepínaču a do elektrickej zásuvky, potom pripojte svoje počítače a ďalšie sieťové zariadenia k RJ-45 portom na zadnej strane pomocou sieťových káblov. Nie je potrebná žiadna konfigurácia.

Čo znamenajú LED indikátory?

LED NAPÁJANIE (oranžová) svieti, keď je zapnuté napájanie. Každý port má LED 10/100 (zelená), ktorá je vypnutá pre spojenie 10 Mbps alebo zapnutá pre spojenie 100 Mbps. LED LINK/ACT (zelená) svieti nepretržite pri nadviazanom spojení a bliká počas prenosu dát.

Podporuje prepínač auto-negociáciu?

Áno, každý port podporuje auto-negociáciu pre rýchlosť (10/100 Mbps) a duplexný režim (polovičný/plný). Pri pripojení k inému zariadeniu automaticky vyberie najlepší dostupný režim.

Môžem pripojiť prepínač k ďalšiemu prepínaču?

Áno, môžete pripojiť ktorýkoľvek port tohto prepínača k inému prepínaču alebo hubu. Funkcia Auto MDI/MDIX automaticky rozpozná a nakonfiguruje typ kábla, takže nie je potrebný krížený kábel.

Aký je rozdiel medzi polovičným a plným duplexom?

V polovičnom duplexe je možné dáta iba odosielať alebo prijímať naraz. V plnom duplexe je možné dáta odosielať a prijímať súčasne, čím sa efektívne zdvojnásobuje šírka pásma. Prepínač podporuje oba režimy.

Aké typy káblov mám použiť?

Pre 10 Mbps použite UTP Cat. 3, 4 alebo 5. Pre 100 Mbps použite káble UTP Cat. 5 s RJ-45 konektormi.

Vyžaduje prepínač nejaký softvér alebo konfiguráciu?

Nie, prepínač je plug and play. Automaticky sa nakonfiguruje pre rýchlosť, duplexný režim a detekciu kríženia. Nie je potrebný žiadny zásah používateľa.

Ako vyčistím prepínač?

Najprv odpojte napájací adaptér. Potom utrite vonkajšok suchou, mäkkou handričkou. Nepoužívajte žiadne kvapaliny, spreje ani abrazívne čistiace prostriedky.

Čo mám robiť, ak prepínač prestane fungovať?

Skontrolujte, či je napájací adaptér pripojený a LED NAPÁJANIE svieti. Skontrolujte všetky káblové pripojenia a uistite sa, že pripojené zariadenia sú zapnuté. Ak problémy pretrvávajú, kontaktujte podporu Pentagram so žiadosťou o pomoc.

NÁVOD NA OBSLUHU NEsT 16P Compact P 6204-C Pentagram

POZOR! Všetky informácie a technické údaje sa môžu zmenit bez predchádzajúceho upozornenia a/alebo poznámky v tomto návode.

Všetky práva vyhradené, reprodukovanie a kopírovanie je zakázané.

Návod na rýchlu inštaláciu

PENTAGRAM NEsT 16P Compact (P 6204-C)

PENTAGRAM

THE PERFECT SIMPLICITY

Najnovšie verzie návodu, ovládačov a softvér sú dostupné na stránke www.pentagram.eu

Úvod

V tomto návode sa pokusíme zmienit' o najdôležitejších otázkach spojených s týmto zariadením a jeho inštaláciou.

Switching hub, populárne nazývaný switch, je zariadenie, ktoré umožňuje spojiť v jednej sieti niekol’ko počítačov. Pomocou nášho zariadenia budete môčť veľmi rýchlo vymieňat’ dáta s inými užívateľmi. Sieťové pripojenie Vám umožní výkonnejšie pracovať a tiež hrat’ s priatel’mi najnovšie hry, ktoré podporujú režim viacerých hráčov (multiplayer). Od obyčajného hubu sa switch liší vyšším výkonom a tým, že umožňuje znížiť zaťaženie siete. Vyšší výkon a zníženie zaťaženia siete je dosiahnuté pomocou prepínania portov, presnejšie povedané prenosom dát len do ciel’ových počítačov (obyčajný hub odosiela dáta do všetkých počítačov, a tým pádom podstatne spomaľuje prácu siete).

Obsluha a inštalácia switching hubu PENTAGRAM NEsT 16P Compact je l'ahká. Vd'aka možnosti obsluhy najdôležitejších štandardov môžeme l'ahko vytvorit novú siet' alebo rozšírit jestvujúcu.

Obsah balenia

1. PENTAGRAM NEsT 16P Compact (P 6204-C)
2. Napájací zdroj 7,5 V, 1,5 A
3. Návod na rýchlu inštaláciu

Požiadavky

• Počítače vybavené sietovou kartou, ktorá pracuje v jednom z podporovaných štandardov (10Base-T, 100Base-TX)
• Sieťové káble UTP Kategória 3, 4 alebo 5 (10 Mb/s), UTP Kategória 5 (100 Mb/s), vybavené konektorom RJ-45

Funkcie zariadenia

• Každý port má funkciu automatickej detekcie prekríženia (MDI/MDI-X), ktorá umožňuje rýchle pripojenie switcha k iným zariadeniam alebo počítačom.
• Funkcia Store and Forward umožňuje d'alšie zvýšenie priepustnosti siete vďaka filtrovaniu chybných paketov.
• Automatické nastavenie rýchlosti samostatne pre každý port.
• Podporuje režimy riadenia toku dát (flow control) back-pressure (polovičný duplex) a IEEE802.3x (plný duplex), aby sa zabránilo vzniku chýb počas prenosu a príjmu dát s rôznou rýchlostou.
  • Signalizačné diódy umožňujú rýchlu diagnostiku práce siete.
• Nevyžaduje vykonanie konfigurácie užívatel'om. Stačí ho jednoducho zapojiť a môžete pracovat'. Switch automaticky nastaví rýchlost' a režim prenosu pre jednotlivé porty v závislosti na zariadeniach, ktoré sú k nim pripojené (napr. počítač/tlačiareň).
• Podpora režimu plného duplexu dovoľuje dvojnásobné zvýšenie efektívnej priepustnosti siete.

Špecifikácie

Rýchlost' prenosu 10 Mb/s, 100 Mb/s (Automatické nastavenie)
Režim prenosu	10/100 Mb/s polovičný duplex, duplex (Automatické nastavenie)
Podporované štandardy	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Rozhranie	16 prepínaných portov RJ-45, s automatickou detekciou prekríženia (Auto MDI-MDIX)
Kabeláž/Prípojky	RJ-45 (10Base-T) – UTP Kategória 3,4 alebo 5RJ-45 (100Base-TX) – UTP Kategória 5
Signalizačné diódy	Napájanie (POWER), rýchlost' spojenia (10/100), stav spojenia a aktivity portu (LINK/ACT)
Filtrovanie/Prenos paketov (p/s – pakety za sekundu)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Príkon Maximálne 4 W
Napájanie vonkajší napájací zdroj 7,5 V DC, 1,5 A
Rozmery 130 x 80 x 35

Vzhl'ad zariadenia

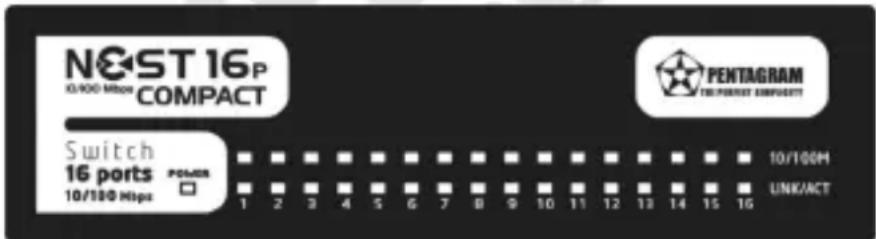

Predný panel

Na prednom paneli prístroja sa nachádzajú diódy signalizujúce stav zariadenia a konkrétnych portov. Jedna dióda POWER signalizuje napájanie prístroja a 16 dvojíc diód (10/100 a LINK/ACT) signalizuje prácu jednotlivých portov.

Názov Farba Funkcia
POWER Oranžová	Svieti: Zariadenie je pripojené k napájacému zdroju
10/100	Zelená	Nesvieti: Žiadne spojenie alebo spojenie 10Mb/s
		Svieti: Spojenie 100Mb/s
LINK/ACT	Zelená	Svieti: Spojenie s iným zariadením
		Bliká: Prenos dát

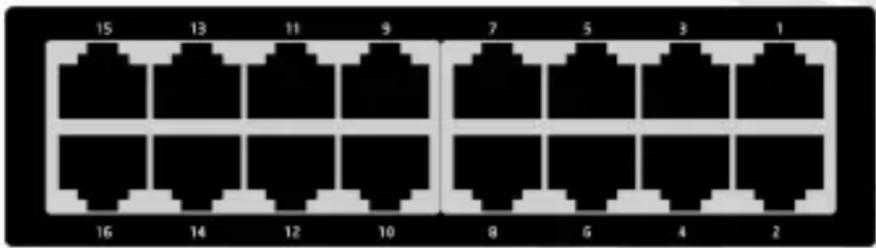

Zadný panel

Na zadnom paneli sa nachádzajú porty RJ-45, ktoré slúžia k pripojeniu počítačov a iných sietových zariadení pomocou sietového kábla.

Obsluha zariadenia

1. Pripojte napájací zdroj, ktorý sa nachádza v súprave, do napájacej zdierky, ktorá je na bočnej strane krytu prístroja, a potom zapojte napájací zdroj do elektrickej zásuvky.
2. Do portov RJ-45, nachádzajúcich sa na zadnom paneli prístroja, zapojte pomocou siet'ových káblov (nie sú súčasťou súpravy) počítače a iné siet'ové zariadenia. Každý port prístroja možno využit' pre spojenie s iným switchom (Uplink).

Polovičný duplex a plný duplex

PENTAGRAM NEsT 16P Compact podporuje režimy polovičného a plného duplexu v režimoch 10Base-T a 100Base-TX.

Polovičný duplex – dáta nemožno vysielat' a prijímat' súčasne. Odoslanie dát nasleduje po skončeniu príjmu.

Plný duplex – dáta možno vysielat' a prijímat' súčasne. Režim plného duplexu umožňuje dvojnásobne zvýšit' priepustnost' kanálu.

Prenos v plnom duplexe je možný:

• Medzi priamo prepojenými zariadeniami (napr. switch–switch, switch–PC)
• Ak obidve zariadenia podporujú režim plného duplexu
• Ak obidve zariadenia pracujú v tom istom režime automatického nastavenia rýchlosti (napr. Autonegotiation – Autonegotiation, alebo no Autonegotiation – no Autonegotiation.)

Automatické nastavenie rýchlosti (Autonegotiation)

Každý port prístroja má funkciu automatického nastavenia rýchlosti spojenia. Dovoľuje to zvolit' pre každý port osobitne najlepšiu dostupnú rýchlost' v momente pripojenia k inému zariadeniu.

Tabuľka uvádza režimy, v których bude prístroj pracovať po pripojeniu k rôznym zariadeniam.

Pracovný režim pripojovaného zariadenia Pracovný režim switcha PENTAGRAM

100 Mb/s bez automatického nastavenia rýchlosti 100 Mb/s (100Base-TX polovičný duplex)

100 Mb/s s automatickým nastavením rýchlosti 200 Mb/s (100Base-TX plný duplex)

10 Mb/s bez automatického nastavenia rýchlosti 10 Mb/s (10Base-T polovičný duplex)

10 Mb/s s automatickým nastavením rýchlosti 20 Mb/s (10Base-T plný duplex)
