Produkttyp	16-Port 10/100 Mbps Ethernet Switch
Marke	Pentagram
Modell	NEsT 16P Compact (P 6204-C)
Abmessungen (B x T x H)	130 x 80 x 35 mm
Stromversorgung	Externes Netzteil 7,5V DC, 1,5A
Stromverbrauch	Max. 4W
Netzwerkanschlüsse	16 RJ-45-Anschlüsse mit Auto MDI/MDIX
Unterstützte Standards	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x Flusskontrolle
Übertragungsgeschwindigkeiten	10/100 Mbps (Autoaushandlung)
Übertragungsmodi	Halbduplex, Vollduplex (Autoaushandlung)
Switching-Methode	Store and Forward
Flusskontrolle	Back-Pressure (Halbduplex), IEEE 802.3x (Vollduplex)
Paketfilterung/-weiterleitung	10 Mbps: 14,880 pps; 100 Mbps: 148,800 pps
LED-Anzeigen	POWER (orange), 10/100 (grün), LINK/ACT (grün) pro Anschluss
Anschlüsse	RJ-45 für UTP Kat. 3,4,5 (10Base-T) oder Kat. 5 (100Base-TX)
Konformität	IEEE 802.3, 802.3u, 802.3x
Installation	Plug and Play, keine Konfiguration erforderlich
Kühlung	Passiv (lüfterlos)
Pflege und Reinigung	Netzstecker ziehen, mit einem trockenen, weichen Tuch reinigen. Keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Das Gerät nicht öffnen. Feuchtigkeit vermeiden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer wartbaren Teile im Inneren. Bei Problemen Pentagram-Support kontaktieren.

Häufig gestellte Fragen - NEsT 16P Compact P 6204-C Pentagram

Wofür wird der Pentagram NEsT 16P Compact Switch verwendet?

Es ist ein 16-Port 10/100 Mbps Ethernet-Switch, der mehrere Computer oder Netzwerkgeräte verbindet, um ein Netzwerk zu erstellen oder zu erweitern. Er verwendet Store and Forward-Switching, um die Leistung zu steigern und die Netzwerklast zu reduzieren.

Wie installiere ich den Switch?

Die Installation ist einfach: Schließen Sie das Netzteil an den Switch und an eine Steckdose an, dann verbinden Sie Ihre Computer und andere Netzwerkgeräte mit den RJ-45-Anschlüssen auf der Rückseite über Netzwerkkabel. Es ist keine Konfiguration erforderlich.

Was bedeuten die LED-Anzeigen?

Die POWER-LED (orange) leuchtet, wenn das Gerät eingeschaltet ist. Jeder Anschluss hat eine 10/100-LED (grün), die bei einer 10-Mbps-Verbindung aus ist oder bei einer 100-Mbps-Verbindung leuchtet. Die LINK/ACT-LED (grün) leuchtet dauerhaft, wenn eine Verbindung hergestellt ist, und blinkt während der Datenübertragung.

Unterstützt der Switch Autoaushandlung?

Ja, jeder Anschluss unterstützt die Autoaushandlung für Geschwindigkeit (10/100 Mbps) und Duplexmodus (Halb/Vollduplex). Er wählt automatisch den besten verfügbaren Modus, wenn er mit einem anderen Gerät verbunden wird.

Kann ich den Switch mit einem anderen Switch verbinden?

Ja, Sie können jeden Anschluss dieses Switches mit einem anderen Switch oder Hub verbinden. Die Auto-MDI/MDIX-Funktion erkennt und konfiguriert automatisch den Kabeltyp, so dass kein Crossover-Kabel erforderlich ist.

Was ist der Unterschied zwischen Halbduplex und Vollduplex?

Im Halbduplex-Modus können Daten nur zu einem Zeitpunkt gesendet oder empfangen werden. Im Vollduplex-Modus können Daten gleichzeitig gesendet und empfangen werden, was die Bandbreite effektiv verdoppelt. Der Switch unterstützt beide Modi.

Welche Kabeltypen sollte ich verwenden?

Für 10 Mbps verwenden Sie UTP Kat. 3, 4 oder 5. Für 100 Mbps verwenden Sie UTP Kat. 5-Kabel mit RJ-45-Steckern.

Benötigt der Switch Software oder Konfiguration?

Nein, der Switch ist Plug and Play. Er konfiguriert sich automatisch für Geschwindigkeit, Duplexmodus und Crossover-Erkennung. Es ist kein Benutzereingriff erforderlich.

Wie reinige ich den Switch?

Ziehen Sie zuerst das Netzteil ab. Wischen Sie dann das Äußere mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Flüssigkeiten, Sprays oder scheuernde Reinigungsmittel.

Was soll ich tun, wenn der Switch nicht mehr funktioniert?

Überprüfen Sie, ob das Netzteil angeschlossen ist und die POWER-LED leuchtet. Überprüfen Sie alle Kabelverbindungen und stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind. Wenn die Probleme weiterhin bestehen, wenden Sie sich an den Pentagram-Support.

BEDIENUNGSANLEITUNG NEsT 16P Compact P 6204-C Pentagram

ACHTUNG! Alle Informationen und technische Angaben können sich ändern, ohne dass es zuvor bekannt gegeben und/oder in dieser Anleitung vermerkt wird.

Alle Rechte vorbehalten, Vervielfältigung und Kopieren verboten.

Kurzanleitung zur Installation

PENTAGRAM NEsT 16P Compact (P 6204-C)

PENTAGRAM

THE PERFECT SIMPLICITY

Die neueste Fassung der Anleitung, Treiber und Software sind auf der Seite www.pentagram.eu erhältlich.

Einleitung

Wir gratulieren zur Wahl unseres Switches PENTAGRAM NEsT 16P Compact. Wir sind überzeugt, dass dieses Gerät Ihren Erwartungen genügt und Ihnen einen guten Dienst leistet.

In der vorliegenden Anleitung bemühen wir uns die wichtigsten Fragen zu erläutern, die mit dem Gerät selbst und seiner Installation in Verbindung stehen.

Dieses Schaltgerät (engl. switching hub), gängig Switch genannt, ist ein Gerät, das mehrere Computer miteinanader vernetzen kann. Durch Einsatz unseres Gerätes können Sie Daten mit anderen Netzanwendern sehr schnell austauschen. Durch die Netzanbindung können Sie effizienter arbeiten und mit Ihren Bekannten die neuesten Spiele spielen, die den Multiplayer-Modus unterstützen. Von einem gewöhnlichen Vermittlungssystem (engl. hub) unterscheidet sich der Switch durch eine erhöhte Leistungsfähigkeit und geringere Netzwerkbelastung. Die erhöhte Leistungsfähigkeit und geringere Netzwerkbelastung werden durch Portumschaltung erzielt, genauer genommen durch Übermittlung von Daten nur an die Zielcomputer (ein gewöhnlicher Hub übermittelt Daten an alle Computer, wodurch das Netzwerk langsamer arbeitet).

Der Switch PENTAGRÄM NEsT 16P Compact ist einfach beim Bedienen und Installation. Durch die Unterstützung für die wichtigsten Standards kann man ein neues Netzwerk problemlos auf- bzw. ein bestehendes ausbauen.

Inhalt der Verpackung

1. PENTAGRAM NEsT 16P Compact (P 6204-C)
2. Netzgerät 7,5 V, 1,5 A
3. Kurzanleitung zur Installation

Voraussetzungen

• Computer mit Netzwerkkarten, die einen der Standards (10Base-T, 100Base-TX) unterstützen
• UTP Netzwerkkabel: Kategorie 3, 4 oder 5 (10 Mb/s), UTP Kategorie 5 (100 Mb/s), mit RJ-45 Stecker

Funktionen des Gerätes

• Jeder Port unterstützt die automatische Crossover-Erkennung (MDI/MDI-X), wodurch der Switch mit anderen Geräten bzw. PCs schnell verbunden werden kann.
• Die Store and Forward Funktion erhöht zusätzlich den Datendurchsatz durch Filterung der fehlerhaften Datenpakete.
• Automatische Verhandlung der Datenrate für jeden einzelnen Port.
• Er unterstützt Modi der Flusskontrolle (flow control): back-pressure (Halbduplex) und IEEE802.3x (Vollduplex), um Fehler bei der Datenübertragung und -empfang mit unterschiedlichen Datenraten zu verhindern.
  • Die Anzeigedioden erlauben eine schnelle Netzwerk-Diagnose.
• Keine Konfiguration durch den Anwender erforderlich. Betriebsbereit gleich nach Anschluss. Der Switch stellt die Datenrate und den Übertragungsmodus für einzelne Ports je nach angeschlossenen Geräten (etwa PC/Drucker) automatisch ein.
• Durch die Unterstützung für den Vollduplex-Modus kann man den effektiven Datendurchsatz des Netzwerkes verdoppeln.

Spezifikation

Datenrate 10 Mb/s, 100 Mb/s (automatische Verhandlung)
Übermittlungsmodus	10/100 Mb/s Halbduplex, Duplex (automatische Verhandlung)
unterstützte Standards	IEEE 802.3: 10Base-TIEEE 802.3u: 100Base-TXIEEE 802.3x: Flow-Control support
Schnittstelle	16 umschaltbare RJ-45 Ports mit automatischer Crossover-Erkennung (Auto MDI-MDIX)
Verkabelung/Anschlüsse	RJ-45 (10Base-T) – UTP Kategorie 3,4 bzw. 5RJ-45 (100Base-TX) – UTP Kategorie 5
Anzeigedioden	Stromversorgung (POWER), Datenrate (10/100), Verbindung hergestellt/in Betrieb (LINK/ACT)
Filterung/Paketübertragung(p/s – Pakete pro Sekunde)	10 Mb/s: 14 880 p/s / 14 880 p/s100 Mb/s: 148 800 p/s / 148 800 p/s
Stromaufnahme maximal 4 W
Stromversorgung externes Netzteil 7,5 V DC	1,5 A
Abmessungen 130 x 80 x 35

Optik

Frontpanel

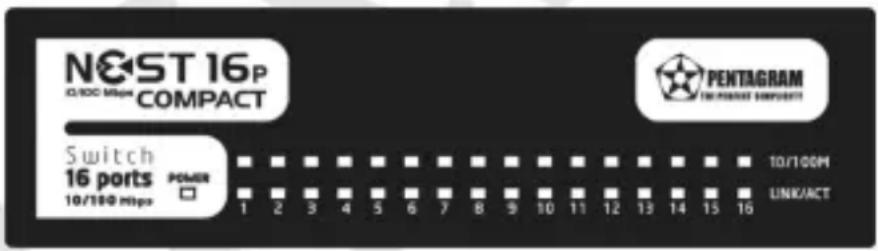

Am Frontpanel befinden sich LED-Dioden, die den Betriebsstatus des Gerätes sowie der einzelnen Ports anzeigen. Eine Diode POWER zur Anzeige der Stromversorgung und 16 Dioden-Paare (10/100 und LINK/ACT), die den Betrieb einzelner Ports anzeigen.

Bezeichnung Farbe Funktion
POWER orange leuchtet: Gerät an Stromversorgung angeschlossen
10/100 grün		leuchtet nicht: keine Verbindung bzw. 10Mb/s
		leuchtet: 100Mb/s
LINK/ACT	grün	leuchtet: Verbindung mit einem anderen Gerät
		blinkt: Datenübertragung

Rückplatte

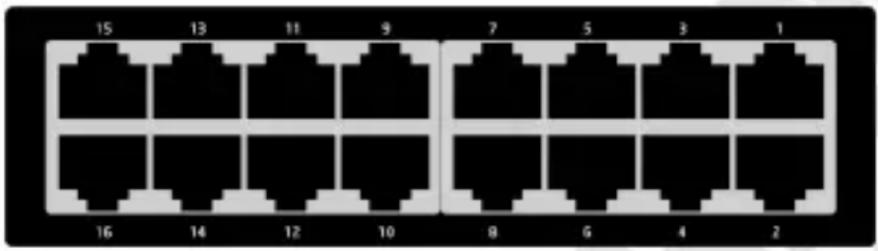

An der Rückplatte befinden sich RJ-45 Ports, die zum Vernetzen der Computer und anderer Geräte dienen.

Bedienung des Gerätes

1. Das mitgelieferte Netzteil an die Stromversorgungsbuchse anschliessen, die sich an der Seite des Gerätes befindet, dann das Netzteil an die Stromdose anschliessen.
2. Computer und andere Netzwerkgeräte mit Netzwerkkabel (nicht mitgeliefert) an die RJ-45 Ports anschliessen, die sich an der Rückplatte des Gerätes befinden. Jeder Port am Gerät kann zum Anschliessen eines anderen Switches (uplink) dienen.

Halbduplex und Vollduplex

PENTAGRAM NEsT 16P Compact unterstützt den Halb- und Vollduplex bei 10Base-T und 100Base-TX Modus.

Halbduplex – Daten können nicht zugleich versendet und empfangen werden. Die Versendung erfolgt nach erfolgreich abgeschlossenem Empfang.

Vollduplex – Daten können zugleich versendet und empfangen werden. Durch den Vollduplex-Modus kann man den Datendurchsatz verdoppeln.

Die Datenübertragung bei Vollduplex ist möglich:

• zwischen zwei unmittelbar verbundenen Geräten (etwa Switch–Switch, Switch–PC)
• wenn beide Geräte den Vollduplex-Modus unterstützen
• wenn beide Geräte im gleichen Modus der automatischen Verhandlung arbeiten (etwa automatische Verhandlung – automatische Verhandlung oder keine automatische Verhandlung – keine automatische Verhandlung)

Automatische Verhandlung

Jeder Geräteport unterstützt Funktion der automatischen Verhandlung der Datenrate. Dadurch kann für jeden Port individuell die beste verfügbare Datenrate beim Anschliessen an ein anderes Gerät gewählt werden.

Die Tabelle schildert Modi, bei denen das Gerät arbeitet, wenn er mit einem anderen Gerät verbunden wird.

Betriebsmodus des anzuschliessenden Gerätes Betriebsmodus des PENTAGRAM Switches

100 Mb/s ohne automatische Verhandlung 100 Mb/s (100Base-TX Halbduplex)

100 Mb/s mit automatischer Verhandlung 200 Mb/s (100Base-TX Vollduplex)

10 Mb/s ohne automatische Verhandlung 10 Mb/s (10Base-T Halbduplex)

10 Mb/s mit automatischer Verhandlung 20 Mb/s (10Base-T Vollduplex)
