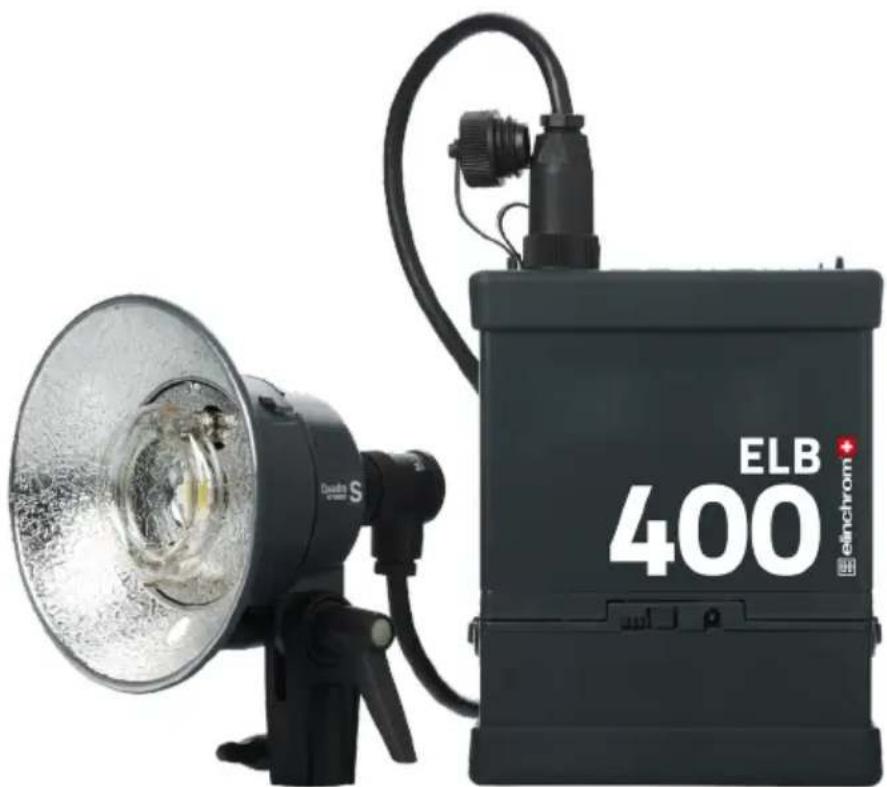

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ELB 400 Elinchrom

GEBRUIKSAANWIJZING РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДИСПЛЕЙ - ПАНЕЛЬ УПРАВЛЕНИЯ

РУЧНАЯ НАСТРОЙКА ПРЕДВСПЫШКИ (ДЛЯ ОПЫТНЫХ

НАСТРОЙКА СТРОБОСКОПИЧЕСКОГО ЭФФЕКТА

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РЕКОМЕНДУЕМЫЕ ЗНАЧЕНИЯ ДЛЯ УСТАНОВКИ ELB В РЕЖИМ

ОСВЕТИТЕЛЬНАЯ ГОЛОВКА

Допуски и спецификации указаны согласно стандартам IEC и CE. Технические данные могут быть изменены без уведомления.РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

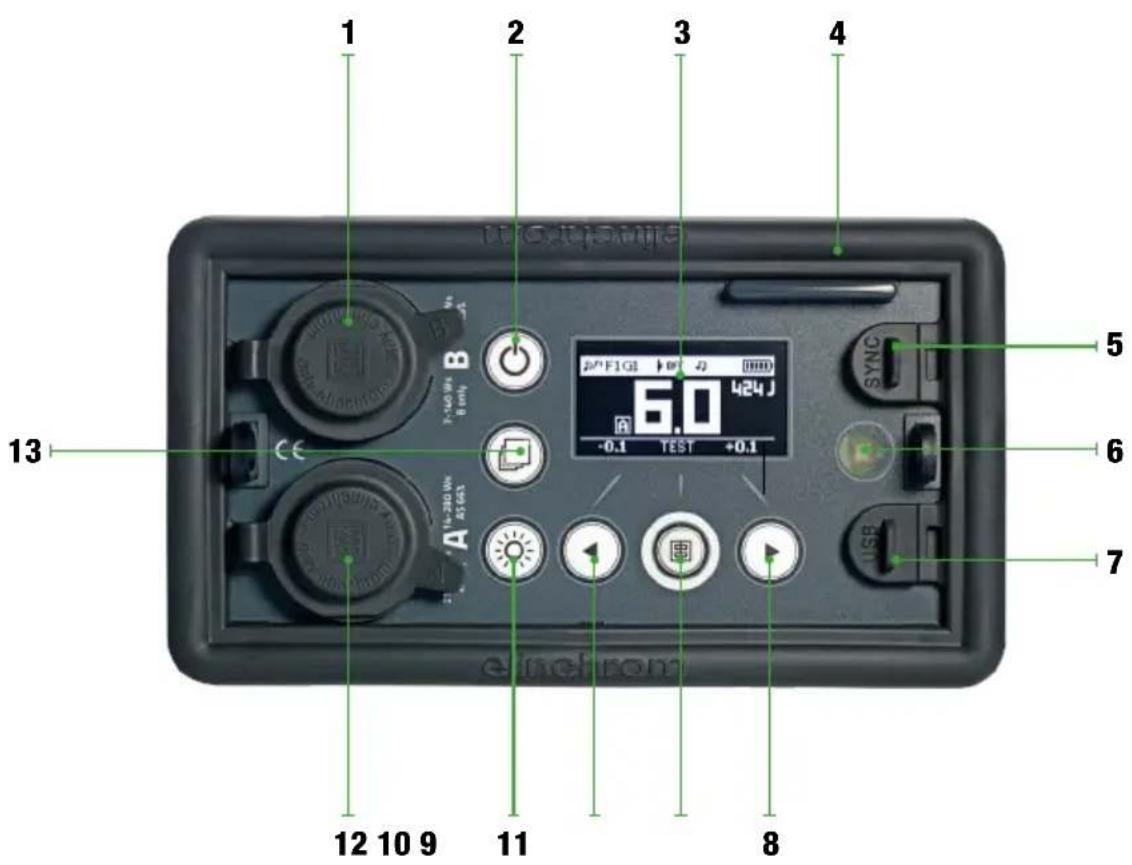

ПОЛЬЗОВАТЕЛЬСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

7. Гнездо микро-USB / обновление

программного обеспечения

8. Правая функциональная кнопка /

9. Кнопка диагностики / Функция меню

10. Левая функциональная кнопка /

13. Кнопка доступа к меню / Функция

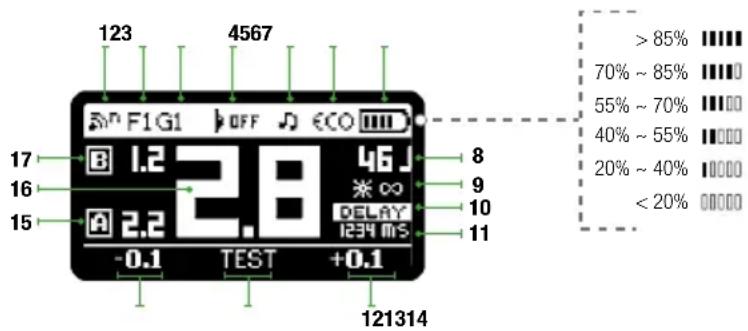

ДИСПЛЕЙ - ПАНЕЛЬ УПРАВЛЕНИЯ СПЕЦИАЛЬНАЯ КНОПКА ЛАМПЫ-ПИЛОТА Короткое нажатие на кнопку лампы-пилота включает лампу осветительной головки на 15 секунд. Значение может быть изменено от 1 до 60 секунд. Долгое нажатие оставляет светодиод лампы включенным до тех пор, пока не закончится заряд аккумулятора ФУНКЦИИ МЕНЮ ДИСПЛЕЙ - ОСНОВНОЕ МЕНЮ

1 2 3Функция вспышкиЗначение функции вспышки Повышение выбранного ведущего числа Проверка вспышкиПонижение выбранного ведущего числа Мощность А-выхода, выраженная в виде ведущего числа Общая мощность, выраженная в виде ведущего числаМощность В-выхода, выраженная в виде ведущего числа

Скорость синхронизации EL-SkyportЧастотный канал EL-SkyportЧисло группы EL-SkyportСтатус фотоэлементаСигнал готовностиВремя перезарядкиУровень зарядки аккумулятораЭнергия в ДжТаймер лампы-пилота

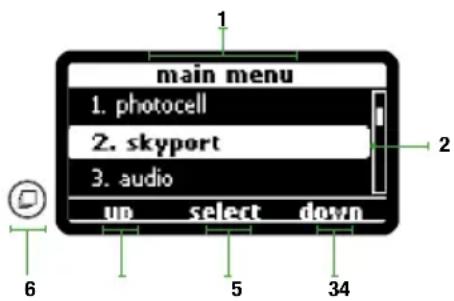

> 85%70% ~ 85%55% ~ 70%40% ~ 55%20% ~ 40%< 20% ФУНКЦИИ МЕНЮ ДИСПЛЕЙ - ОСНОВНОЕ МЕНЮ Название пункта меню Выбранный пункт Перемещение вниз Перемещение вверх Возврат к меню (Короткое нажатие) Возврат к панели управления (Долгое нажатие)

Функция вспышки Значение функции вспышки Повышение выбранного ведущего числа Проверка вспышки Понижение выбранного ведущего числа Мощность А-выхода, выраженная в виде ведущего числа Общая мощность, выраженная в виде ведущего числа Мощность В-выхода, выраженная в виде ведущего числа Скорость синхронизации EL-Skyport Частотный канал EL-Skyport Число группы EL-Skyport Статус фотоэлемента Сигнал готовности Время перезарядки Уровень зарядки аккумулятора Энергия в Дж Таймер лампы-пилота

Название пункта менюВыбранный пунктПеремещение вниз Перемещение вверх Возврат к меню (Короткое нажатие) Возврат к панели управления (Долгое нажатие) 6РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ФОТОЭЛЕМЕНТ Опции фотоэлемента позволяют включать и выключать фотоэлемент и настраивать предвспышку для точной синхронизации со вспышками.

DISPLAY OPTIONS SUB-OPTIONS

PHOTOCELL off Pre-flash From 1 to 10 pre-flashesset up pre-flashauto / manual / block time /timeframe Когда фотоэлемент включен, устройство вспышки запускается при распознавании любого импульса вспышки. Функция предвспышки может быть настроена вручную, если известно число предварительных импульсов вспышки. В противоположном случае, просто выберите “установить предвспышку” и спустите затвор. Число предвспышек будет определено автоматически и сохранено в памяти. Теперь Вы готовы к работе с системой вспышки. РУЧНАЯ НАСТРОЙКА ПРЕДВСПЫШКИ (ДЛЯ ОПЫТНЫХ ПОЛЬЗОВАТЕЛЕЙ) В некоторых случаях в зависимости от технологии устройства вспышки, автоматическое определение предвспышки может не сработать. В таком случае, Вы можете попробовать установить его вручную.

• Ручная настройка: введите число предвспышек от 1 до 20.

• Интервал блокировки: установите промежуток между предвспышками от 0,5 до 5 мс.

• Временной интервал: задайте временной промежуток, в котором выполняются все предвспышки, включая главную вспышку. Замечание: мы не можем дать рекомендаций относительно настраиваемых значений: это зависит от устройства вспышки и осуществляется до тех пор, пока не будет найдена правильная синхронизация между устройством вспышки и вспышкой. ФУНКЦИИ И НАСТРОЙКА ТРАНСИВЕРА EL-SKYPORT Опции EL-Skyport позволяют выбирать скорость синхронизации и осуществлять настройку группы и канала.

DISPLAY OPTIONS SUB-OPTIONS

SKYPORT off r.0normal r.1speed r.2group From “group 1” to “group 4”channel From “channel 1” to channel 20” Если Вы работаете с системой EL-Skyport, Вы легко можете выбрать скорость синхронизации. Стандартный режим синхронизации NORMAL подходит для больших расстояний, тогда как режим синхронизации скорости SPEED может быть использован, когда требуется большая скорость затвора на имеющихся цифровых камерах. Кроме того, Вы можете выбрать группу и частоту, с которыми Вы предпочитаете работать. Для лучшего соотношения между главным и второстепенным светом, изменяйте настройки группы. Чтобы избежать помех, изменяйте частотный канал.РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Опции аудио позволяют осуществлять различные настройки звука, когда конденсаторы заряжены на 100% и устройство готово к вспышке.

DISPLAY OPTIONS SUB-OPTIONS

AUDIO ready volume From “off” to “max”error volume From “off” to “max”key volume From “off” to “max”ready tone From “tone 1” to “tone 2” Уровень звука готовности, ошибки и кнопок может регулироваться и при необходимости отключаться. Звук готовности может быть выбран для лучшего акустического распознавания, когда все вспышки завершены и перезаряжены. РЕЖИМ ВСПЫШКИ Меню режима вспышки позволяет настраивать ELB-устройство в зависимости от Вашего стиля съемки.

DISPLAY OPTIONS SUB-OPTIONS

FLASH MODE flash before ready disabled / enableddefault sequenceunit address / total units/ seq. timeoutdelayed set delay (in ms)strobo frequency / durationSetup the activated mode Вспышка до функции готовности позволяет Вам выбрать между возможностью сделать вспышку до полной перезарядки или только после полной перезарядки устройства. Сохраните настройки по умолчанию, если Вы желаете выполнять обычные фотоснимки со вспышкой. НАСТРОЙКА ПОСЛЕДОВАТЕЛЬНОГО РЯДА ВСПЫШЕК Используйте режим последовательного ряда вспышек для съемки движущихся объектов с выбранным числом устройств, например, человека в прыжке до 20 различных изображений. Для использования данных функций необходимо выполнить нижеследующие настройки.

• Адрес устройства: каждое устройство должно иметь свой адрес; каждый раз при спуске затвора отвечает соответствующее устройство вспышки. Адрес может быть задан для 20 устройств максимум.

• Общее число устройств: указывает общее число устройств вспышки, имеющих

• Время перерыва между последовательными рядами: Время, после которого последовательный ряд начинается заново с адреса первого устройства. Время перерыва может быть задано от 0,1 с до 5 с. Эта настройка необходима для вспышки соответствующего устройства в правильном порядке. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА СТРОБОСКОПИЧЕСКОГО ЭФФЕКТА Делайте снимки со стробоскопическим эффектом и отрытым затвором камеры. Перекрывающийся движущийся ряд кадров будет заметен на одном изображении.

• Частота: число вспышек в секунду. Настраивается от 1 до 10 Гц.

• Продолжительность: время движущегося ряда, который Вы хотите снять. Настраивается от 0,5 с до 5 с. Замечание: устройство должно быть переведено в режим быстрой перезагрузки в меню “настройки питания”. Если раздается сигнал ошибки, это означает, что время перезагрузки не может следовать за настройками. В таком случае, необходимо уменьшить настройки частоты в Гц или мощность вспышки на более низкое значение. НАСТРОЙКА СТРОБОСКОПИЧЕСКОГО ЭФФЕКТА Делайте снимки со стробоскопическим эффектом и отрытым затвором камеры. Перекрывающийся движущийся ряд кадров будет заметен на одном изображении.

• Частота: число вспышек в секунду. Настраивается от 1 до 10 Гц.

• Продолжительность: время движущегося ряда, который Вы хотите снять. Настраивается от 0,5 с до 5 с. Замечание: устройство должно быть переведено в режим быстрой перезагрузки в меню “настройки питания”. Если раздается сигнал ошибки, это означает, что время перезагрузки не может следовать за настройками. В таком случае, необходимо уменьшить настройки частоты в Гц или мощность вспышки на более низкое значение. НАСТРОЙКИ ЭЛЕКТРОПИТАНИЯ Настройки питания позволяют установить время перехода в режим ожидания и автоматического выключения для экономии энергии. Вы также можете установить время перезагрузки в зависимости от уровня зарядки аккумулятора.

DISPLAY OPTIONS SUB-OPTIONS

POWER SETTINGS auto standbyFrom disabled to [60min] in steps of 1 min - default 10 minutesauto-offFrom disabled to [60min] in steps of 1 min - default 15 minutespilot lamp timerFrom [1 sec] to [60 sec] in steps of 1 sec - default 15 sec.recycling time eco / faststep per pushFrom [0.1 f-stop] to [1.0 f-stop] - default 0.1 f-stop Опция перехода в ждущий режим позволяет Вам решить, через какой промежуток времени устройство должно перейти в ждущий режим, позволяя Вам быстрое возвращение устройства к работе, как только будет необходимо. Опция автоматического выключения осуществляет функцию, соответствующую своему названию. Если устройство не используется, оно автоматически выключается через указанный промежуток времени. Таймер лампы-пилота служит для светового диода лампы-пилота осветительных головок. Шаг опций кнопок позволяет изменять шаг, согласно которому Вы меняете мощность на панели управления.РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Служит для проверки срока службы устройства и импульсной лампы. DISPLAY OPTIONS STATISTICS unit lifeflash countpower-on cntВы можете с легкостью проверить расход устройства и импульсной лампы. Полезная функция для технического обслуживания и перепродажи. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ МЯГКИЙ СБРОС Для восстановления настроек по умолчанию, нажмите на левую и правую кнопку одновременно и удерживайте их в течение 1 секунды. Устройство будет перезагружено, и все рабочие параметры будут удалены. Эта функция не перезагружает счетчик меню “Статистика”. ЗАМЕНА ИМПУЛЬСНОЙ ЛАМПЫ Импульсные лампы имеют длительный срок службы, тем не менее, многократные вспышки в длинных последовательных рядах могут привести к перегреву электродов и преждевременному износу. Если импульсная лампа разбилась или треснула, срабатывает нерегулярно, или Вы заметили большое изменение цветовой температуры, то, вероятно, требуется заменить импульсную лампу осветительной головки. АККУМУЛЯТОРЫ ПРЕДЫДУЩЕГО ПОКОЛЕНИЯ ELB 400 позволяет использовать аккумуляторы предыдущих образцов, как свинцово-гелиевые (Lead-Gel), так и литий-ионные (Lithium-Ion).РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Подождите, пока устройство остынет. Установка вернется в нормальный режим работы, как только температура снизится до нормального рабочего уровня. Включите устройство, подождите 2 минуты и снова включите устройство. Если ошибка появится снова, требуется проверка устройства в сертифицированном центре обслуживания Elinchrom. Включите устройство, подождите 2 минуты и снова включите устройство. Если ошибка появится снова, требуется проверка устройства в сертифицированном центре обслуживания Elinchrom. Устройство обнаружило неисправность электропитания. Проверьте питание от сети/аккумулятора. Вероятно, они работают неисправно. Перенапряжение конденсатора Перегрев системы Ошибка времени разрядки Ошибка времени зарядки Низкий заряд батареи Ошибка датчика температуры Ошибка канала связи Ошибка разгерметизации аккумулятора 90 Система безопасного отключения (общая ошибка)РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Энергия (Ws/Дж)

Распределение питания Асимметричное 2 :1 Ведущее число (1 м, 100 ISO, рефлектор 48º) Pro Head при 100% 64.5 – при 66% : 45.8 – при 33% : 32,8 Диапазон мощности ведущего числа 6,9 Диапазон мощности Ws 100%: 21 - 424 – 66%: А-выход: 14 - 280 – 33%: В-выход: 7 - 140 Диапазон мощности 1/1 – 1/32 Коэффициенты мощности в виде ведущего числа 1/10 до 5/10 - 1/1 Output A (100%) : 1/1200 / 1/2800

Output B (33%) : 1/3000 / 1/5700 Output A+B (100%) : 1/1500 / 1/4000 Длительность импульса (t=0,5) на макс. мощности Pro/Action head А-выход (100%): 1/1200 / 1/2800 – B-выход (33%): 1/3000 / 1/5700 A+B-выход (100%): 1/1500 / 1/4000 Время перезарядки, режим FAST в с. А-выход: 0.3 - 1.6 – B-выход: 0,17 - 0,7 Время перезарядки, режим ECO в с. А-выход: 0.5 - 3.5 – B-выход: 0,3 - 1,2 Цветовая температура в °K на макс. мощности

Авто настройка мощности Устанавливает автоматически настройки

Стабилизация напряжения ± 0.5% Режим лампы-пилота Вкл., выкл., программируемый таймер и непрерывный Вспышки при одном заряде аккумулятора на мин. мощности, режим перезарядки ECO / FAST 6000 / 5500 Вспышки при одном заряде аккумулятора на макс. мощности, режим перезарядки ECO / FAST 350 / 350 Аккумулятор Lithium-Ion 14.4 В / 4.1 Ah Быстрая зарядка: приблиз. время зарядки 1ч30мин EL-Skyport (встроенный) Встроенный трансивер, 20 частотных каналов и 4 группы Напряжение синхронизации 5 В (совместимость со всеми камерами) Гнездо синхронизации 3,5 мм “джек” Масса: Устройство ELB 400 с аккумулятором // Аккумулятор отдельно 2 кг // 0,73 В комплект входят: Аккумулятор, зарядное устройство, синхрокабель и плечевой ремень

РЕКОМЕНДУЕМЫЕ ЗНАЧЕНИЯ ДЛЯ УСТАНОВКИ ELB В РЕЖИМ ЗАДЕРЖКИ*

ЭКВИВАЛЕНТ В МС РЕКОМЕНДУЕМОЕ ЗНАЧЕНИЕ 1/60 16.6 91/50 20 121/40 25 171/30 33.3 231/25 40 301/20 50 401/15 66.6 521/13 77 681/10 100 901/8 125 1151/6 166.6 1451/5 200 1851/4 250 2350.3" 300 2900.4" 400 1700.5" 500 4700.6" 600 5800.8" 800 7501" 1000 9501.3" 1300 12001.6" 1600 15002" 2000 19002.5" 2500 24003.2" 3200 29004" 4000 38005" 5000 48006" 6000 58008" 8000 770010" 10000 9700* испытание проводилось с canon EOS 5D. Рекомендуется для полноформатной камеры. ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА Более подробную информацию Вы можете получить на сайте www.elinchrom.ch/.... Декларации соответствия стандартам ЕС и США и Канады на сайте компании Elinchrom. www.elinchrom.chРУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

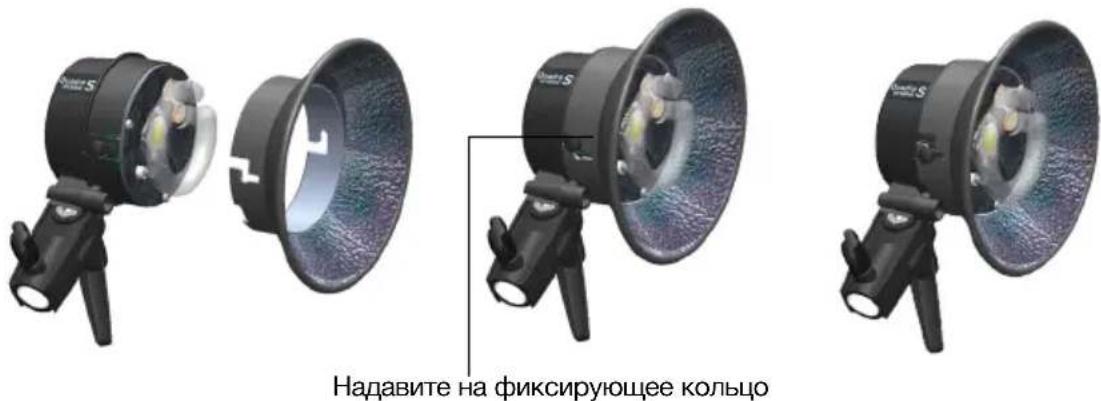

Надавите на фиксирующее кольцо ОСВЕТИТЕЛЬНАЯ ГОЛОВКА УСТАНОВКА РЕФЛЕКТОРОВ

1. Всегда выключайте установку перед подключением аксессуаров и рефлекторов.

2. Отсоедините кабель вспышки от блока ELB 400.

3. Установите осветительную головку на штатив и закрутите защитный винт.

4. Поместите рефлектор над осветительной головкой так, чтобы отверстие зонта было

5. Нажмите с силой на фиксирующее кольцо осветительной головки и поворачивайте

рефлектор вправо, пока не услышите щелчок.

6. Проверьте правильную установку рефлектора.

7. Подсоедините кабель вспышки к блоку и включите устройство.

8. Делайте так каждый раз при смене рефлекторов.

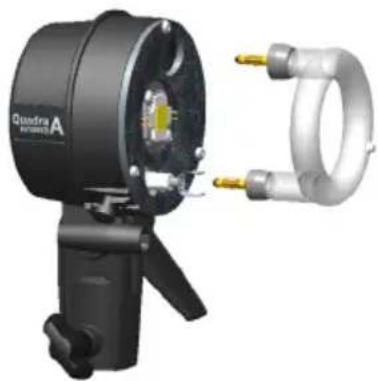

ЗАМЕНА ИМПУЛЬСНОЙ ЛАМПЫ Для замены пользователем сменной импульсной лампы, следуйте нижеследующим инструкциям. Выключите блок ELB 400.

1. Отсоедините кабель сначала от блока, а затем от осветительной головки.

2. Когда осветительная головка остынет, поместите ее на сухую и чистую поверхность.

3. Внимание! Используйте защитные перчатки для снятия импульсной лампы.

• С силой потяните импульсную лампу из зажимов.

• Если лампа разбита, используйте защитные перчатки. Осторожно, не порежьтесь!

• Ни в коем случае не дотрагивайтесь до металлических электродов и убедитесь, что устройство выключено и отсоединено от блока! Используйте инструмент с изолированными ручками для извлечения электродов.

4. Возьмите новую импульсную лампу. При любом контакте пальцев со стеклом

должны использоваться защитные перчатки и/или изолирующая ткань во избежание появления темных пятен с началом эксплуатации импульсной лампы.

• Для Pro head используйте импульсные лампы типа подковы / N° 24087.

• Action head используйте омегаобразные импульсные лампы / N° 24086

5. Проверьте, что лампа установлена ровно по центру, контакт защелки держит лампу.

6. Подключите и проведите стандартную диагностику устройства. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРЕДОХРАНИТЕЛЬ АККУМУЛЯТОРА Аккумулятор защищен предохранителем ATO 20 A. Верхняя поверхность аккумулятора имеет углубления для транспортировки двух запасных предохранителей ATO 20 A. При перевозке воздушным или другим путем отсоедините предохранитель для дезактивации аккумулятора и поместите предохранители в свободное углубление для транспортировки!

1. Подсоедините предохранитель 20 A к аккумулятору.

2. Сначала подключите литий-ионное зарядное устройство Elinchrom к аккумулятору, а

затем подключите зарядное устройство к сети.

3. Заряжайте аккумулятор, пока статус литий-ионного зарядного устройства не станет

4. Нажмите кнопку аккумулятора, чтобы проверить 100-процентный заряд

аккумулятора (4 зеленых светодиода).

5. Отсоедините сначала подключение к сети, а затем зарядное устройство от

аккумулятора. АККУМУЛЯТОР

• Аккумулятор может заряжаться при температуре от 0°C до +45°C, если температура выходит за эти пределы, защитный контур аккумулятора выключается во избежание повреждения литий-ионных элементов.

• Эффект памяти отсутствует; наши литий-ионные аккумуляторы могут заряжаться с любого уровня зарядки.

• Полный заряд аккумулятора требуется для зарядки самое большее каждые 3

• Обратитесь к руководству по использованию аккумулятора, чтобы узнать, как сохранить аккумулятор на долгое время. 75% -100% 50% -75% 25% - 50% 10% - 25% < 10%

СТАТУС ЗАРЯДА АККУМУЛЯТОРА Литий-ионный аккумулятор содержит полностью интегрированную схему контроля, позволяющую пользователю точно знать уровень заряда аккумулятора при нажатии на кнопку, расположенную напротив светодиодов аккумулятора. Quadra Action Осветительная головка - N° 20151Quadra Pro Осветительная головка - N° 20121安 全 ガイド
