使用説明書 ELB 400 Elinchrom

技術仕様と許容誤差は、IECおよびCE基準に基づいています。技術仕様データは予告なく変更 される場 合があります。

手動プレフラッシュのセットアップ (上級ユーザー向け)

EL-SKYPORT トランシーバー機能とセットアップ

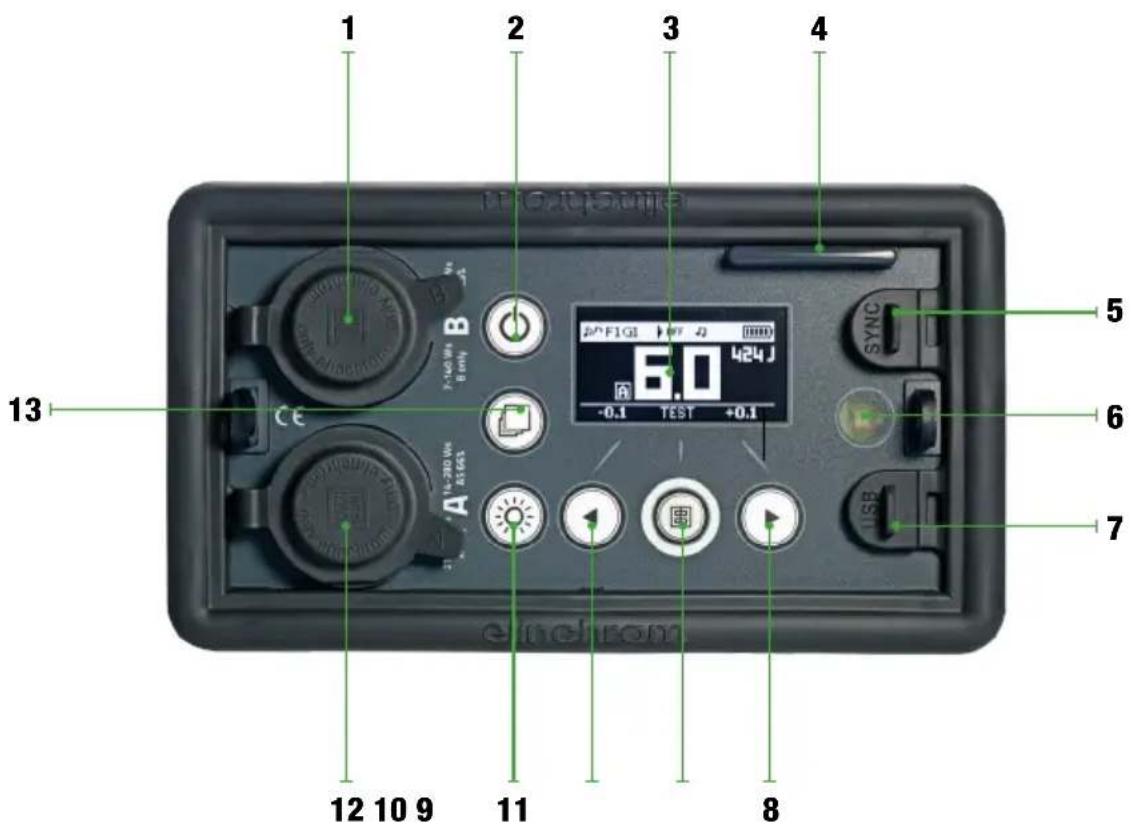

5. 3.5mmジャック用シンクロ接続プラグ

7. マイクロU S Bソケット/ファームウェアのアップ

13. アクセスメニューボタン/リターン機能

パイロットランプパイロットランプを短く一度押すと、QUADRA（クアドラ）ヘッドのパイロットライトが15秒間点灯します。点灯時間は1秒から60秒までの範囲で設定が可能です。長押しすると、バッテリーが切れるまでLEDパイロットライトが点灯します。 ディスプレイパネル - メインメニュー4 5 6 7

1 2 3フラッシュ機能フラッシュ機能の値選択したf-ストップを上げるフラッシュテスト 選択したf-ストップを下げるf-ストップの出力Aのパワーf-ストップ のトータル パワーf-ストップの出力Bのパワー

EL-Skyport シンクロ接続スピードEL-Skyport 周波数チャンネルEL-Skyport グループ番号光電池ステータス準備完了音通知リサイクリング 時 間バッテリーレ ベルパワーイン Jパイロットランプタイマー

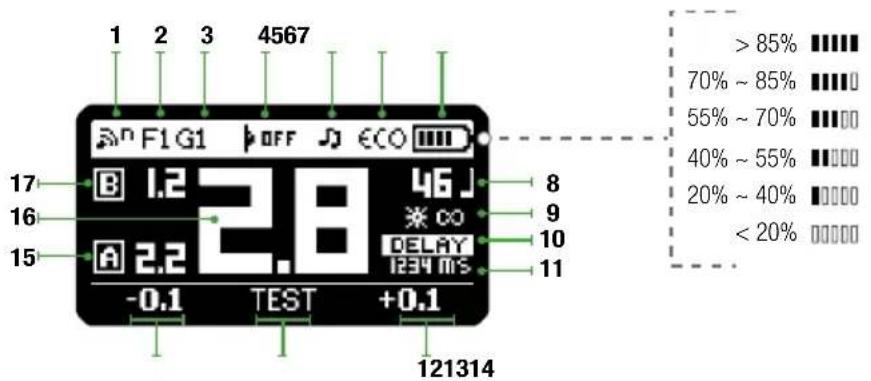

ディスプレイパネル - ダッシュボード > 85%70% ~ 85%55% ~ 70%40% ~ 55%20% ~ 40%< 20%

メニューに戻る (一度短く押す) ダッシュボードに戻る (長押し)

選択したf-ストップを下げる f-ストップの出力Aのパワー f-ストップ のトータル パワー f-ストップの出力Bのパワー

EL-Skyport シンクロ接続スピード EL-Skyport 周波数チャンネル EL-Skyport グループ番号

パワーイン J パイロットランプタイマー

ディスプレイパネル - ダッシュボード > 85%70% ~ 85%55% ~ 70%40% ~ 55%20% ~ 40%< 20%

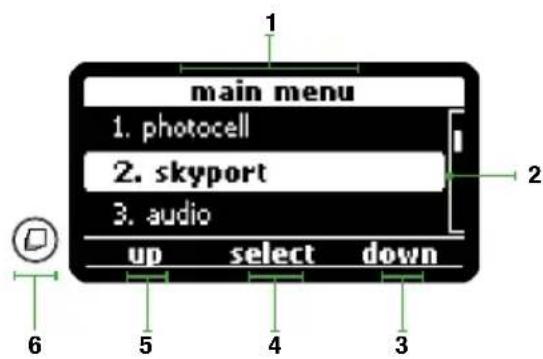

メ ニュー タイトル選択したメニュースクロールダウン エンター スクロ ー ルアップメニューに戻る (一度短く押す) ダッシュボードに戻る (長押し) 6安 全 ガイド

光電セルオプションでは、光電セルのオンとオフの切り替え、スピードライトとの優れたシンクロ接続 を実 現するプレフラッシュのセットアップができます。

DISPLAY OPTIONS SUB-OPTIONS

PHOTOCELL off Pre-flash From 1 to 10 pre-flashesset up pre-flashauto / manual / block time /timeframe 光 電セルがオンの時には 、フラッシュインパルスを検出した時点でフラッシュユニットのトリガー が行

プレフラッシュの オプションでは 、スピードライトのプレフラッシュの 回 数 が わ かってい る 場 合 に 、手 動 での調整ができます。その他の場合は、»プレフラッシュのセットアップ»を選択してから、スピードライト のエクスポージャを解放します。プレフラッシュの回数は、自動で検出され保存されます。これでスピー ド ラ イ ト の 準 備 が 完 了 し ま す 。 手動プレフラッシュのセットアップ (上級ユーザー向け) スピードライトユニットの使用する技術によっては、一部の場合で自動プレフラッシュ検出が作動しな いことがあります。この 場 合 、手動 セットアップを行うことができます。

• • 手動:プレフラッシュの回数を1～20の範囲で入力します。

• • ブロック時間:0.5ミリ秒～5ミリ秒の範囲で、各プレフラッシュのディレイを設定します。

• • タイムフレーム: メインフラッシュを含 むすべてのプレフラッシュを解 放 するタイムウィンド ウを設定します。ご注意:セットする値や設定についての推奨は行っていません。スピードライト ユニットに 合 った 設 定 を 行 っていた だ いたうえで 、フラッシュユ ニットとスピードライトのシンクロ 接続が適切に行われるかをテストしてください。 EL-SKYPORT トランシーバー機能とセットアップ EL-Skyportオプションでは、シンクロ接続の速度の選択、グループ定義とチャンネル設定を行うこと が で き ま す 。

DISPLAY OPTIONS SUB-OPTIONS

SKYPORT off r.0normal r.1speed r.2group From “group 1” to “group 4”channel From “channel 1” to channel 20” EL-Skyportシステムをご利用の場合は、シンクロ接続の速度を手軽に選択することができます。“ノー マル”のシンクロ接続モードは、距離を長く取る必要がある場合に適しており、“スピード”のシンクロ 接続モードは、対応するデジタルカメラでシャッタースピードを上げる場合に適しています。 最後に、作業をするグループと周波数を選びます。グループ設定を変更すると、メインライトとセカンド ライトをよりよく制御できます。また、周波数チャンネルを変更することで、機器同士の干渉を防ぐこと ができます。安 全 ガイド

オーディオオプションでは、キャパシタが100%充電され、ユニットのフラッシュの準備ができた状態 での様々な設 定を選ぶことができます。

DISPLAY OPTIONS SUB-OPTIONS

AUDIO ready volume From “off” to “max”error volume From “off” to “max”key volume From “off” to “max”ready tone From “tone 1” to “tone 2” 準備完了音の音量、エラー音とキータッチ音が調整できるため、必要な場合は機器の通知音を鳴らさ ないようにすることができます。準備完了音の設定では、フラッシュが全て炊かれ、リサイクルが完了し たときの通知音の種類を選択できます。

フラッシュモードメニューでは、撮影スタイルに合わせてELBユニットの設定を行うことができます。

DISPLAY OPTIONS SUB-OPTIONS

FLASH MODE flash before ready disabled / enabled default sequenceunit address / total units/ seq. timeoutdelayed set delay (in ms)strobo frequency / durationSetup the activated mode 準備未完了時フラッシュの機能では、リサイクル完了前にユニットのフラッシュを行うか、またはユニッ トのリサイクル完了後にフラッシュを行うかを選ぶことができます。 通常のフラッシュによる写真撮影の場合は、デフォルトの設定のまま撮影を行えます。 シーケンスの セットアップ シーケンスモードを利用すると、シーケンスで移 動する対 象を撮 影する際のインデックス入りユニット の数を設定できます。たとえば、人がジャンプをする様子は、最大20枚の画像に分けて撮影すること ができます。この 機能を使 用する前 には、次のセットアップが 必 要となります。

• ユニットのアドレス:各ユニットには独自のアドレスが必要になります。トリガーの解放を行うご とに、アドレスを設定した各フラッシュユニットが応答します。ユニットアドレスは、最大20件ま で 設 定 で き ま す 。

• ユニット総数:アドレスが設定されたフラッシュユニットの総数を表示します。

• シーケンスのタイムアウト:最初のアドレス設定済みのユニットに戻り、シーケンスが再起動す る時間を設定します。タイムアウト時間は、0.1秒から5秒の間でプログラム設定できます。この 設定は、アドレスを設定済みのユニットで、設定した正しい順番でフラッシュを行うために必要 で す 。 安 全 ガイド

ディレイのセットアップ トリガー後にフラッシュを行うELBユニットのディレイを設定します。（例:2番目のシャッターカーテ

• •ディレイの設定(単位:ミリ秒):カメラのシャッターが開いた後で、ユニットがフラッシュを炊く 時間です。ディレイの時間は、1ミリ秒(0.001秒)～10000ミリ秒(10秒)までの範囲でプログラ ム設定が可能です。Skyport経由での2番目のフラッシュカーテンで同期を行う場合は、10ペー ジの表にある推奨設定値をご参照ください。 ご注意:ミリ秒単位の微調整を行う場合は、スケールを1、10、100、1000ステップに変更できます。ユ ーザープリセットモデリングランプを 押すと、使 用するステップを 選 べます。このオプションは 、フラッシ ュディレイのセットアップメニューからのみ利用できます。 ストロ ボ のセットアップ ストロボスコピック効果を利用し、カメラシャッターを開いて撮影を行います。オーバーラップさせた移 動シーケンスを一枚の写真で見ることができます。

• 周波数:1秒間のフラッシュの回数。1Hzから10Hzの範囲でプログラムが可能です。

• 長さウィンドウ:捕捉したい移動シーケンスの長さ（時間）です。0.5秒から5秒の範囲でプログラ ム が 可 能 で す 。 ご注意:”出力設定”メニューから、ユニットのリサイクル時間を”高速”に設定しておく必要があります。エ ラー音が鳴った場合は、リサイクリング時間が設定と合っていません。Hz設定を小さくするか、フラッ シュ出力の値を小さくしてください。

出力設定では、エネルギー節約のためのスタンバイと自動オフのタイミングを設定できます。また、バッ テリー残量に応じたリサイクル時間の設定を行うこともできます。

DISPLAY OPTIONS SUB-OPTIONS

POWER SETTINGS auto standbyFrom disabled to [60min] in steps of 1 min - default 10 minutesauto-offFrom disabled to [60min] in steps of 1 min - default 15 minutespilot lamp timerFrom [1 sec] to [60 sec] in steps of 1 sec - default 15 sec.recycling time eco / faststep per pushFrom [0.1 f-stop] to [1.0 f-stop] - default 0.1 f-stop スタンバイオプションでは、ユニットがスタンバイモードに入る時間を決定できます。スタンバイモ ード からは、必要なときすぐにユニットをオンの状態に戻せます。 自動オフのオプションは、名前の通りの機能を持っています。ユニットの操作が行われていない場合、 設定時間が経過すると自動でオフに切り替わります。 このパイロットランプタイマーは、Quadra（クアドラ）ヘッドのLEDパイロットランプ専用です。 最後に、»プッシュごとのステップ»のオプションでは、ダッシュボードで出力を変更するステップを設定 できます。安 全 ガイド

ユニットとフラッシュチューブの使用時 間を確 認できます。 DISPLAY OPTIONS STATISTICS unit lifeflash countpower-on cntユニットとフラッシュチューブの現在までの使用状況を確認できます。修理や中古販売時には非常に便利な機能です。 ソフトのリセット 同時に左右のボタンを1秒間以上押すと、すべての値がデフォルトの状態にリセットされます。ユニットが再起動し、作業用パラメータはすべて削除されます。ただし、“統計情報”メニューのカウンターはリセットされません。フラッシュチューブの取り替え 通常の使用であればフラッシュチューブの寿命は長いものですが、長いシーケンスで複数回のフラッシュを繰り返すことにより、電極の過熱が起こり、寿命が短くなることがあります。フラッシュチューブが壊れていたり、チューブにひびが入っていたり、トリガーができないことがあったり、色温度が明らかに変わっている場合は、Quadra（クアドラ）ヘッドのフラッシュチューブの交換が必要なことがありま す 。以前の世代のバッテリーについて ELB400は、鉛ゲルまたはリチウムイオン電池のいずれでも、以前の世代のRangerQuadra（レンジャークアドラ）のバッテリーをお使いいただくこともできます。安 全 ガイド

90 㐀ᙛڒ↘ˌˎ˛˵ δޞ㡢Ⲻʈʽ˾ε安 全 ガイド

熱量(Ws/J) 424 配電 非対称2:1 F-ストップ（1m、100ISO、リフレクター48°）Pro Head At100%:64.5–At66%:45.8–At33%:32.8 f - ストップ パワ ー レンジ 6.9 Wsパワーレンジ 100%:21-424–66%:出力A:14-280–33%:出 力B:7–140 パワーレンジ 1/1–1/32 f - ストップ パワ ー インクリメント 1/10～5/10-1/1 Output A (100%) : 1/1200 / 1/2800

Output B (33%) : 1/3000 / 1/5700 Output A+B (100%) : 1/1500 / 1/4000 フラッシュ時間t0.5最大出力時（s）:Pro/Action（ プ ロ / ア ク シ ョ ン ）ヘ ッ ド 出力A(100%):1/1200/1/2800–出力B(33%) :1/3000/1/5700出力A+B(100%):1/1500/ 1/4000 リサイクリング、高速（秒） 出力A:0.3-1.6–出力B:0.17-0.7 リサイクリング、エコ（秒） 出力A:0.5-3.5–出力B:0.3-1.2 色温度（°K）最大出力時 5500 オートパワーダンピング パワー設定を自動で調整します パワー安定度 ±0.5% モデリングランプモ ード オン、オフ、タイマーまたは継続点灯でプログラム可能 一度の充電での最小出力でのフラッシュエコ/高

6000/5500 一度の充電での最大出力でのフラッシュエコ/高

350/350 バッテリー リチウムイオン14.4V/4.1Ah クイック充電器:充電所要時間（およそ） 1時間30分 EL-Skyport（内蔵型） 統合型トランシーバー、周波数チャンネル20件、グループ

シンクロ接続電圧 5V(すべてのカメラに対応) シンクロ接 続ソケット 3.5mmジャック 重量:ELB400ユニットとバッテリーの合計//バッ

バッテリー、充電器、シンクロ接続コード、ショルダースト

コード番号 10279.1安 全 ガイド

ディレイモードでのELBの推奨値* カメラのシンクロ接続速度 ミリ秒換算 推奨値 1/60 16.6 91/50 20 121/40 25 171/30 33.3 231/25 40 301/20 50 401/15 66.6 521/13 77 681/10 100 901/8 125 1151/6 166.6 1451/5 200 1851/4 250 2350.3" 300 2900.4" 400 1700.5" 500 4700.6" 600 5800.8" 800 7501" 1000 9501.3" 1300 12001.6" 1600 15002" 2000 19002.5" 2500 24003.2" 3200 29004" 4000 38005" 5000 48006" 6000 58008" 8000 770010" 10000 9700 *キャノンEOS5Dでのテストを実施。フルフレームカメラの推奨値 性能について（DOP） 詳細はこちらのサイトでご確認いただけます：www.elinchrom.ch/.... Elinchromウェブサイト上のECならびに米国とカナダの規制適合についての告知：www.elinchrom.ch安 全 ガイド

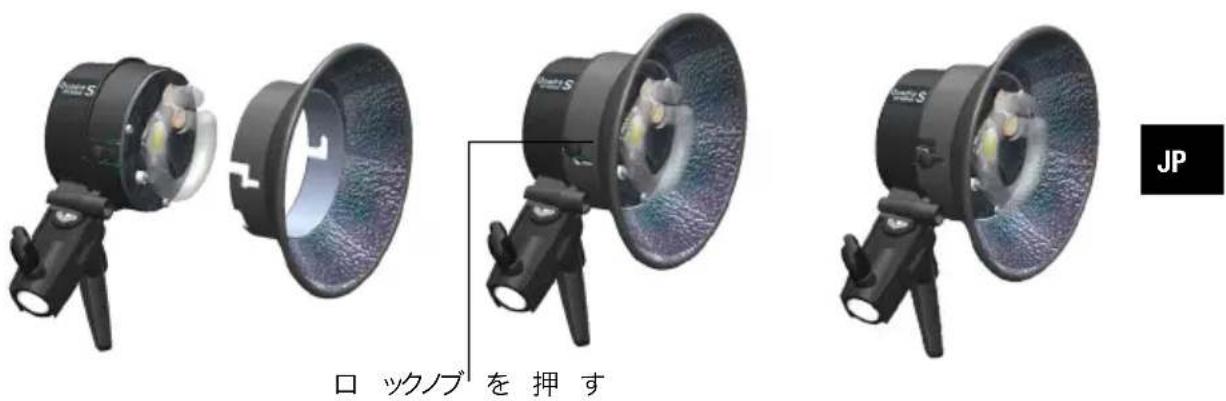

ロ ックノブ を 押 す QUADRA（クアドラ）ヘッド情報

1. アクセサリ並びにリフレクタの接続、取り外し作業時は、必ずユニットをオフにしてください。

2. フラッシュケーブルをELB400パックから取り外します。

3. QUADRA（クアドラ）ヘッドを三脚に取りつけてから、固定ねじをロックします。

4. 傘ホールが下になるようにしてリフレクタをQUADRA（クアドラ）ヘッドの上に置きます。

5. QUADRA（クアドラ）ヘッドロックノブをしっかりと押し下げてから、リフレクタをかちりという音

6. リフレクタがしっかりと取りつけられているかを確 認します。

7. 再度フラッシュケーブルをパックにつないでから、ユニットのスイッチをオンにします。

8. リフレクタ交換時は、同じ手順を繰り返します。

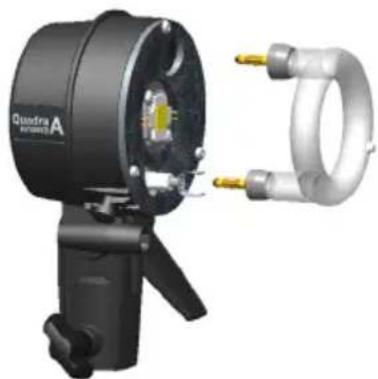

フラッシュチューブの取り替え ユーザーで交換可能なプラグインタイプのフラッシュチューブの取り替えの手順は次の通りで す。ELB400パックを『オフ』にします。

1. パックからケーブルを取り外し、次にQuadra（クアドラ）ヘッドを取り外します。

2. Quadra（クアドラ）ヘッドの温度が十分に下がったら、ヘッドを乾いた清潔な場所に置きます。

3. 注意事項:フラッシュチューブの取り外し時は、保護手袋を着用してください。

• フラッシュチューブは、ターミナルからしっかりと引き抜いてください。

• チューブが壊れている場合は、作業時には安全手袋を着用してください。手などを切らない ように十分ご注意ください！

• 金属の電極には絶対に触れないようにし、ユニットが放電済みでパックから取り外してある ことを確認してください！電極の引き抜き時は、絶縁器具をお使いください。

4. 4.新しいフラッシュチューブを出します。このときには、必ず保護手袋または絶縁布を使用してく

ださい。ガラスに指が触れてしまうと、フラッシュチューブの使用時に黒いしみや影ができるお そ れ が あ り ま す 。

• Pro（プロ）ヘッドでは、馬蹄型のフラッシュチューブ/N°24087をご利用ください。

• Action（アクション）ヘッドでは、オメガフラッシュチューブ/N°24086をご利用ください。

5. チューブの中心位置が合っているか、トリガーのコンタクトがしっかりとチューブを固定してい

6. 再度接続し、通常通りユニットのテストを行ってください。安 全 ガイド

バッテリーはATO20Aヒューズ1本で保護されています。バッテリーの上部には、トランスポートポ ケットがあり、予備のATO20Aヒューズを2本収納できます。航空機登場時や乗り物内では、ヒュー ズを取り外して、バッテリーを非アクティベート化し、ヒューズはフリートランスポートポケットに収納

1. 20Aヒューズをバッテリーに挿入します。

2. 先にElinchromリチウムイオン充電器をバッテリーに接続してから、充電器を電源からの給電

3. Elinchromリチウムイオン充電器のステータス表示ライトが緑色に変わるまでバッテリー充電

4. バッテリーボタンを押し、バッテリー容量が100%(緑色のLEDが4つ点灯した状態)になってい

5. 先に電源からの給電の接続を取り外してから、バッテリーの充電器を取り外してください。

• バッテリーの充電が可能な環境温度は0°C～+45°Cの範囲内です。環境温度がこの範囲を超 えてしまった場合、バッテリーのリチウムイオン電池の損傷を防ぐため、安全回路がシャットダ ウ ン し ま す 。

• 充電に際し、メモリー効果の心配はございません。当社のリチウムイオン電池は、充電レベルに か か わ ら ず 充 電 を 行 う こ と が で き ま す 。

• バッテリーを完全に充電した場合でも、3ヶ月ごとに充電が必要になります。

• バッテリーの最適な取り扱いとお手入れについては、バッテリーガイドをご覧ください。 75% -100% 50% -75% 25% - 50% 10% - 25% < 10%

リチウムイオン電池の場合、完全統合型のモニタリング回路を内蔵しており、バッテリーLED の正面のプッシュボタンを押すと、正確なバッテリー残量が表示されます。 Quadra Action フラッシュヘッド - N° 20151Quadra Pro フラッシュヘッド - N° 20121用户手册
