РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EL-Skyport Transmitter Plus Elinchrom

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ 107
ВЕРСИИ 108
ХАРАКТЕРИСТИКИ 108
УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ 109
ЭЛЕМЕНТЫ ПИТАНИЯ 109
СОВМЕСТИМОСТЬ 110
СИНХРОНИЗАЦИЯ 110
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ 110
ЧАСТОТНЫЕ КАНАЛЫ 110
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 111
СОЕДИНЕНИЕ “ГОРЯЧИЙ БАШМАК” 112
УСТАНОВКА НА ФОТОКАМЕРУ 112
ДИСПЛЕЙ 113
КНОПКИ 114
МЕНЮ НАСТРОЙКИ 116
СБРОС ДО ЗАВОДСКИХ НАСТРОЕК	118
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ	118
ОБНОВЛЕНИЕ ВСТРОЕННОГО ПО	121

ВВЕДЕНИЕ

Уважаемый Фотограф,

Благодарим Вас за выбор продукции компании ELINCHROM.

PYC

При производстве своей продукции компания Elinchrom использует самые передовые технологии. Тщательно отобранные компоненты обеспечивают высочайшее качество, а оборудование проходит множество испытаний, как в процессе производства, так и после его завершения. Мы уверены, что наша продукция будет надежно служить Вам долгие годы.

Внимательно ознакомьтесь с данным Руководством по эксплуатации перед первым использованием продукции Elinchrom. Вы узнаете о мерах обеспечения безопасности пользователя и обо всех преимуществах программируемых функций.

Данное Руководство по эксплуатации может содержать изображения продукции со вспомогательным оборудованием, которое не является частью комплекта или отдельного устройства. Конфигурации комплектов и отдельных устройств компании Elinchrom могут быть изменены без уведомления и могут отличаться в зависимости от страны реализации.

Для ознакомления с дополнительной информацией, новостями и обновлениями системы Elinchrom, рекомендуем регулярно посещать сайт компании Elinchrom. Актуальные руководства пользователей и технические спецификации для скачивания находятся в разделе „Поддержка“.

Технические характеристики и функции вспышек и вспомогательного оборудования от Elinchrom могут быть изменены без предварительного уведомления. Фактические параметры могут отличаться от указанных в пределах допусков, определенных для компонентов, или погрешностей измерительных приборов. Технические характеристики могут быть изменены. Компания не несет ответственность за возможные опечатки.

Рекомендуем проверить наличие актуальной редакции Руководства на нашем сайте: www.elinchrom.com/support.

С уважением,

Ваш Elinchrom

Данное устройство классифицируется как лазерная аппаратура класса 3R, в соответствии со стандартом IEC/EN 60825-1 "Безопасность лазерной РУС аппаратуры".

RU

LASER RADIATION AVOID DIRECT EYE EXPOSURE CLASS 3R LASER PRODUCT

Класс 3R: Лазер класса 3R считается безопасным при соблюдении мер предосторожности и при ограничении времени наблюдения за лучом. При применении лазера класса 3R возможно превышение МРЕ (максимально допустимого воздействия), но с низкой травмоопасностью. Мощность видимого непрерывного лазера класса 3R ограничена 5 мВт. Для лазеров с другой длиной волны и для импульсных лазеров применяются другие ограничения.

Передатчик ELSP Transmitter Plus HS выпускается для фотокамер следующих производителей

• Canon ®
• Nikon ®
• Sony ®
• Olympus ^® .

ХАРАКТЕРИСТИКИ

• Большой графический дисплей для управления.
• Подсветка дисплея зеленого или красного цвета (зеленая подсветка в нормальном режиме синхронизации, красная подсветка в режиме скоростной синхронизации).
• Кнопки быстрого доступа и вращающееся колесико для удобного управления.
• Надежное соединение типа „горячий башмак“ с системой фиксации.
• 2 стандартных элемента питания типа АА (допускается использование аккумуляторных батареек).
• разъем 2,5 мм для управления затвором.

• Обновление встроенного ПО при помощи разъема mini USB.
  • 40 каналов для дистанционного управления

• 20 частотных каналов* в нормальном режиме синхронизации.

• 20 частотных каналов* в режиме скоростной синхронизации.

- Режимы управления отдельными группами (4 группы) и режим "ВСЕ".

- Режимы синхронизации посредством EL-Skyport.

• Нормальный режим синхронизации (максимальная дальность действия).
• Скоростной режим синхронизации (увеличение скорости затвора, особенно при активации режима HS, но при снижении дальности действия).

- Режимы синхронизации***

• Стандартный (используется средний контакт „горячего башмака“).
• HS **** (скорость синхронизации до 1/8000 секунды, автоматическое управление).
• ODS (ручная настройка Over-Drive-Sync) точная настройка синхронизации в режиме HS для максимальной мощности и равномерной экспозиции.
• Режим синхронизации по второй шторке****.

- Встроенная подсветка автофокуса***.

- Auto MOD *** для управления пилотным светом вспышек Elinchrom для фокусировки.

• Режим затвора***** (полунажатая кнопка спуска затвора управляет лампой пилотного света).
• Режим DOF (кнопка "DOF" (просмотра глубины резкости) фотокамеры управляет лампой пилотного света).

- ДИСТАНЦИОННОЕ управление** с автоматической обратной связью от вспышек Elinchrom.

• Управление вспышками EL возможно в режимах "Все", "Группа вспышек" или "Отдельная вспышка".
• Увеличение и уменьшение мощности вспышки.
• Включение/ выключение лампы пилотного света или изменение интенсивности света.

- Возможность программирования спящего режима и автоматического выключения.

• СБРОС до стандартных настроек.
  * Для всех последних моделей вспышек Elinchrom с 20 частотными каналами и совместимых с более ранними моделями.
  ** Для всех вспышек Elinchrom со встроенным приемником и трансивером EL-Skyport.
  *** Дополнительные функции фотокамер Canon и Nikon с „горячим башмаком“ TTL (Ограничение для Nikon см. ниже).
  **** Данные функции не поддерживаются Nikon, но могут быть активированы в меню управления фотокамеры.
  ***** Не поддерживаются Nikon.

УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ

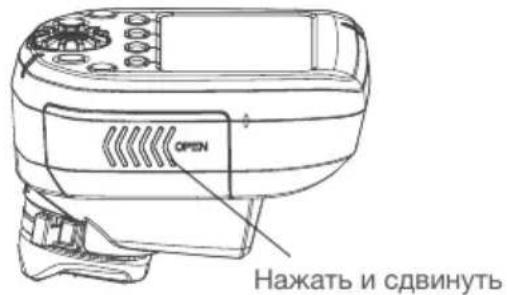

Чтобы открыть отсек элементов питания, нажмите на крышку отсека и сдвиньте ее в указанном стрелкой направлении (Рис. 1).

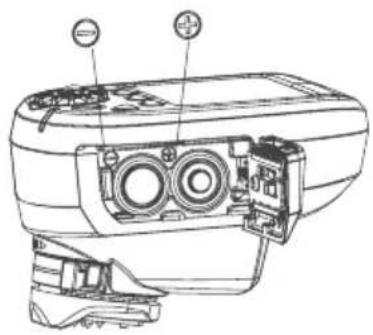

Установите элементы питания. Проверьте правильность установки элементов питания с учетом полярности: „+“ и „-“ (Рис.2).

(Примечание: Используйте 2 алкалиновые батарейки типа АА или 2 аккумулятора NiMH (никельметал-гидридные) типа АА).

Нажмите на крышку отсека для элементов питания и сдвиньте ее в закрытое положение.

OPEN Нажать и сдвинуть

Рис. 1

• Передатчик использует 2 x AA элемента питания.
- Неправильная установка элементов питания не может повредить передатчик.
- Допускается применение одноразовых (сухих элементов) батареек типа АА, например, солевых или алкалиновых, или аккумуляторных батареек типа АА, таких как никелькадмиевые (NiCd) или никель-метал-гидридные(NiMH).
- Запрещается устанавливать элементы питания разных типов.
- Запрещается использовать литиевые батарейки типа АА для данного передатчика.

СОВМЕСТИМОСТЬ

В настоящее время на рынке представлены три поколения вспышек Elinchrom EL-Skyport:

1-Е ПОКОЛЕНИЕ

- Трансивер EL-Skyport Transceiver RX (Style RX, Digital RX, Ranger RX).

2-Е ПОКОЛЕНИЕ

- Встроенный модуль EL-Skyport Mk1 (BRX, D-Lite RX, Quadra, Quadra Hybrid).

3-Е ПОКОЛЕНИЕ

- Встроенный модуль EL-Skyport module Mk2 (ELC и ELB). Устройства этого поколения предлагают увеличенную дальность действия.

СИНХРОНИЗАЦИЯ

Функция синхронизации доступна для всех существующих вспышек Elinchrom со встроенными или подключаемыми трансиверами EL-Skyport Transceivers.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

ПРИ ВЫБОРЕ РЕЖИМА "ВСЕ" ИЛИ ГРУППЫ ВСПЫШЕК 1 - 4

• Изменение параметров “PWR±, MOD± или MOD on/off” (изменение мощности вспышки, интенсивности пилотного света, включение/ выключение лампы пилотного света) поддерживается для всех вспышек Elinchrom с EL-Skyport. При изменении настроек лампы пилотного света при помощи кнопок MOD on/off или MOD+/-, задействованная вспышка Elinchrom переключается в режим свободного регулирования. Для возврата к режиму пропорционального регулирования пилотного света, необходимо выполнить настройку на вспышке EL.
• Некоторые модели не поддерживают все функции настройки пилотного света, при этом на дисплее отображается «--» (например, Ranger, Quadra, ELB400).

ПРИ ВЫБОРЕ ОТДЕЛЬНОЙ ВСПЫШКИ

• Выбранная вспышка выделяется на дисплее рамкой, допуская индивидуальное управление.
• Поддерживаются только вспышки Elinchrom со встроенными приемниками EL-Skyport 2-го и 3-го поколений.

Примечание:

Вспышки 1-го поколения распознаются, но отображаются на дисплее символом «---». На передатчик EL-Skyport Transmitter Plus HS не поступает обратная связь о настройках вспышки, но синхронизация выполняется в нормальном режиме.

ЧАСТОТНЫЕ КАНАЛЫ

Некоторые более ранние модели вспышек Elinchrom со встроенным EL-Skyport поддерживают от 1 до 4 или от 1 до 8 частотных каналов (например, BRX, D-Lite RX, Quadra).

Последние модели вспышек Elinchrom со встроенным EL-Skyport поддерживают до 20 различных частотных каналов от 1 до 20 (ELC, ELB).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР ХАРАКТЕРИСТИКА
ВЕРСИИ	Canon®, Nikon®, Sony®, Olympus®.
СОВМЕСТИМОСТЬ ДЛЯ СИНХРОНИЗАЦИИ	ВСЕ вспышки Elinchrom со встроенным приемником или трансивером EL-Skyport и трансивером EL-Skyport RX плюс EL-Skyport Universal.
СОВМЕСТИМОСТЬ ДЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	Все вспышки Elinchrom со встроенным трансивером EL-Skyport: ELC Pro HD, ELB 400, Ranger Quadra RX, Quadra Hybrid, серия D-Lite RX, серия BRX, серия Master RX и серия FRX (ПРИМЕЧАНИЕ: вспышки EL, используемые с подключаемым трансивером RX обладают ограниченными функциями дистанционного управления).
ДАЛЬНОСТЬ ДЕЙСТВИЯ	В помещении > 60 метров.Вне помещения > 200 метров.Примечание:Максимальная дальность действия доступна с последними моделями вспышек Elinchrom, например, ELC или ELB. Прочие или более ранние модели вспышек Elinchrom обладают ограниченной дальностью действия.
ЭЛЕМЕНТЫ ПИТАНИЯ	2 x AA элемента питания (одноразового использования или с возможностью подзарядки).
СРОК ЭКСПЛУАТАЦИИ ЭЛЕМЕНТОВ ПИТАНИЯ	В зависимости от типа элементов питания и интенсивности использования. Для двух стандартных элементов питания по 1 000 мАч приблизительно 35 часов рабочего времени и более 15 000 спусков затвора.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	Данное оборудование может распознать, отобразить и обеспечить дистанционное управление максимум 10 устройствами.
ЧАСТОТНЫЕ КАНАЛЫ	20 каналов в нормальном режиме синхронизации и 20 каналов в режиме скоростной синхронизации.
РЕЖИМЫ EL-SKYPORT (ELSP)	Режим нормальной/ скоростной синхронизации.
ГРУППЫ ДЛЯ СИНХРОНИЗАЦИИ ЗАТВОРА/ УПРАВЛЕНИЯ	«Все» или «Группа» (Группы от 1 до 4).
РЕЖИМЫ СИНХРОНИЗАЦИИ	Стандартный, HS (с или без ODS), по второй шторке.
РАЗЪЕМ USB	Для обновления встроенного ПО.
РАЗЪЕМ SR	Разъем для управления затвором 2.5 мм мопо (макс. напряжение синхронизации 3 В пост.тока).
ГАБАРИТЫ (Ш х Д х В)	69 x 84 x 59 мм (2.7x 3.3 x 2.3 дюйма)
ВЕС	Прибл. 170 г (6 унций), включая 2 x AA батарейки, 120 г (4,2 унции) без батареек.

СОЕДИНЕНИЕ „ГОРЯЧИЙ БАШМАК“

ФУНКЦИИ

Передатчик Elinchrom Skyport Plus HS может использоваться, как основной синхронизатор (пускатель) с регулировкой мощности для любой фотокамеры с соединением типа „горячий башмак“. Описанные ниже функции требуют наличия камеры Canon или Nikon, совместимой с системой Skyport. Для обеспечения надлежащего функционирования, в передатчике Skyport HS предусмотрены специальные соединительные штыри, обеспечивающие связь с используемой фотокамерой.

Доступны две версии передатчика Elinchrom:

• Canon для зеркальных камер Canon EOS типа A, совместимых с режимом автовспышки ETTLII/ETTL.
• Nikon для зеркальных фотоаппаратов Nikon DSLR, совместимых с режимом управления вспышкой iTTL.

Специальные терминалы связи в креплении фотокамеры типа „горячий башмак“ позволяют использовать следующие функции Elinchrom Skyport HS:

• Режим синхронизации
• Режимы HS и ODS
• Синхронизация по второй шторке
  • Автоматический режим пилотного света
• Подсветка автофокуса

Примечание: Функции поддерживаются не для всех фотокамер.

ПЕРЕЧЕНЬ ФОТОКАМЕР, ПРОШЕДШИХ ИСПЫТАНИЯ

Актуальный перечень моделей фотокамер и поддерживаемых функций представлен на сайте Elinchrom: http://www.elinchrom.com/support.php

УСТАНОВКА НА ФОТОКАМЕРУ

Для надежного крепления передатчика на „горячем башмаке“ фотокамеры используется удобное байонетное соединение.

ЗАКРЕПЛЕНИЕ

1. Отключить фотокамеру и передатчик EL-Skyport.
2. Совместить крепление передатчика EL-Skyport с креплением фотокамеры.
3. Задвинуть крепление передатчика в „горячий башмак“ фотокамеры до упора.
4. Передвинуть выступ на фиксирующем кольце вправо до щелчка. (Рис.3)

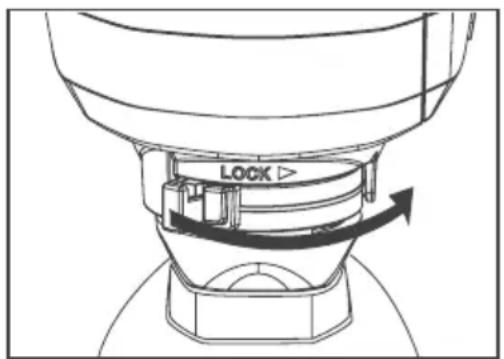

ОТСОЕДИНЕНИЕ

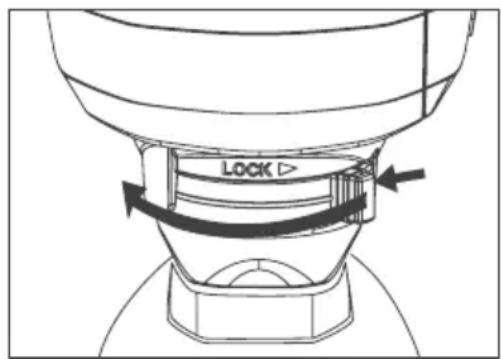

1. Для разблокировки: нажать на кнопку снятия блокировки и передвинуть выступ на кольце влево до упора. (Рис.4)
2. Выдвинуть крепление передатчика EL-Skyport из „горячего башмака“ фотокамеры.

LOCK >

Рис.3

LOCK ▷

Рис.3

ДИСПЛЕЙ

На графическом дисплее отображается состояние и настройки устройства Elinchrom. Подсветку дисплея можно включить и отключить.

В нормальном режиме синхронизации дисплей подсвечивается зеленым светом. В режиме скоростной синхронизации дисплей подсвечивается красным светом. Контрастность дисплея можно отрегулировать в меню настройки.
В верхней строчке дисплея отображается статус передатчика Elinchrom.
В нижней строчке дисплея указаны функции четырех кнопок быстрого доступа.
В средней части дисплея отображается перечень обнаруженных вспышек Elinchrom, а также параметры меню настройки при его выборе.

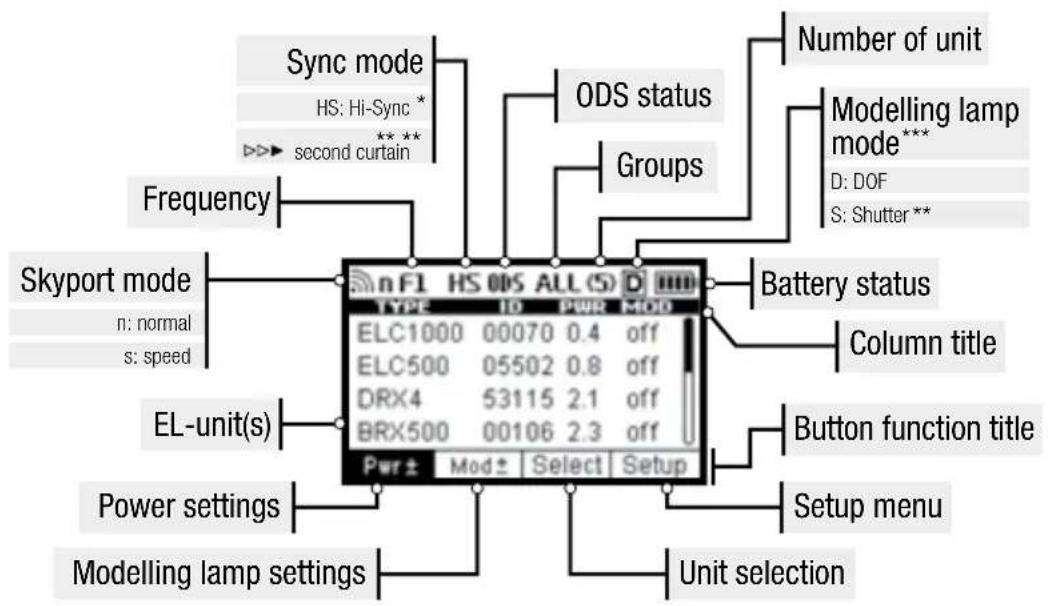

ДИСПЛЕЙ - ИНФОРМАЦИОННАЯ ПАНЕЛЬ

Sync mode HS: Hi-Sync * second curtain Frequency Skyport mode n: normal s: speed EL-unit(s) Power settings Modelling lamp settings ODS status Groups Number of unit Modelling lamp mode*** D: DOF S: Shutter ** Battery status Column title Button function title Setup menu Unit selection Pwr ± Mod ± Select Setup n F1 HS 0DS ALL (S) D TYPE ID PUR MOD ELC1000 00070 0.4 off ELC500 05502 0.8 off DRX4 53115 2.1 off BRX500 00106 2.3 off

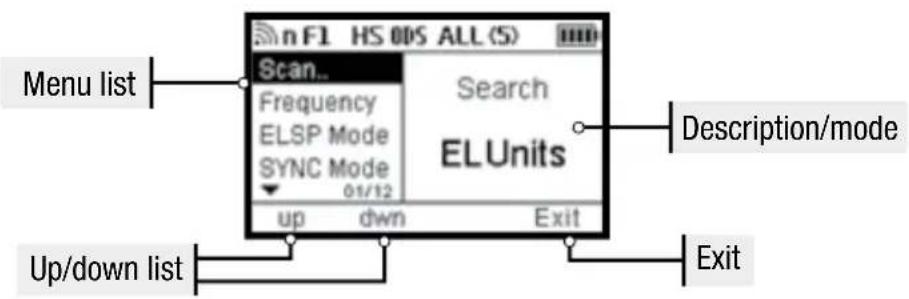

ДИСПЛЕЙ - МЕНЮ НАСТРОЙКИ

n F1 HS 0PS ALL (S) Scan... Frequency ELSP Mode SYNC Mode 01/12 Search EL Units up dwn Exit Menu list Description/mode Up/down list Exit

* В фотокамерах Nikon эти функции активируют в меню фотокамеры.
** Не поддерживается системами Nikon ®.
*** Не поддерживается системами Sony®.

КНОПКИ

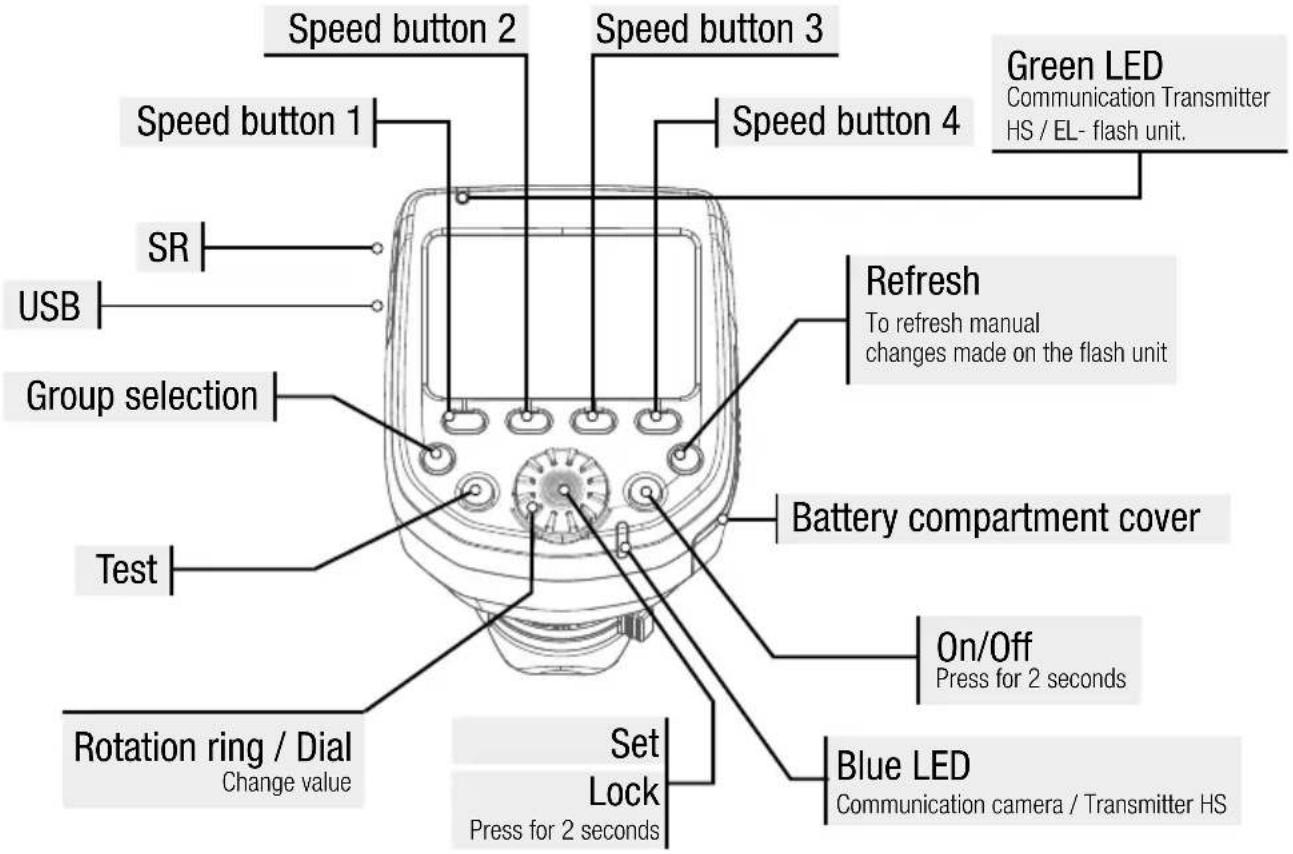

Кнопки быстрого доступа обеспечивают быструю настройку нижеперечисленных функций. Наименования функций таких кнопок в режиме НАСТРОЙКИ выделены жирным шрифтом.

SPEED BUTTON 1 (LEFT)

Pwr± изменение мощности вспышки на 1/10 f-stop вверх/вниз при помощи ручки регулировки.

ир перемещение вверх по меню настройки в режиме НАСТРОЙКИ

SPEED BUTTON 2 (MIDDLE LEFT)

Нажатие этой кнопки позволяет переключать функции лампы пилотного света.

Mod включение/ выключение лампы пилотного света при помощи ручки регулировки.

Mod± изменение мощности лампы пилотного света на 1/10 f-stop вверх/вниз при помощи ручки регулировки.

down перемещение вниз по меню настройки в режиме НАСТРОЙКИ.

SPEED BUTTON 3 (MIDDLE RIGHT)

Select переключение между отображенными (обнаруженными) вспышками Elinchrom.

Индивидуальная настройка ламп вспышки и пилотного света выбранной вспышки, выделенной рамкой.

Через 5 секунд выделение рамкой исчезает, и внесенные изменения настроек применяются ко всем устройствам во всех группах, при выборе режима «ВСЕ». Если выбрана одна из групп 1 - 4 изменения настроек применяются только к устройствам данной группы.

SPEED BUTTON 4 (RIGHT)

Setup нажатием этой кнопки можно поменять функции кнопок быстрого доступа и выбрать меню НАСТРОЙКИ. В меню НАСТРОЙКИ можно настроить и активировать функции.

Exit Выход из меню настройки и переключение в стандартный режим работы дисплея.

ON/OFF

Нажать и удерживать в течение, как минимум, 2 секунд для включения/выключения передатчика EL-Skyport Transmitter Plus HS.

GROUP BUTTON

Нажатие этой кнопки переключает выделение отдельных групп с 1 до 4 и режима «ВСЕ».

TEST BUTTON (С СИМВОЛОМ EL)

При нажатии этой кнопки срабатывают все вспышки, если выбран режим «ВСЕ» или одна из групп, если выбрана 1 - 4 группа вспышек. Не забудьте отключить фотоэлементы для точной синхронизации Ваших вспышек посредством EL-Skyport..

REFRESH BUTTON

После внесения изменений в настройках мощности отдельной вспышки EL нажмите на кнопку Обновление для обновления дисплея с настройками мощности Skyport HS.

Если выбрана какая-либо группа вспышек обновится информация только по этой группе. При выборе режима «ВСЕ» обновится информация всех групп.

Вспышка, которая не была обнаружена при включении Skyport HS, не может быть добавлена при помощи функции Обновление.

При добавлении вспышки, выберите SETUP и SCAN в меню настройки или выключите, а затем повторно включите передатчик.

Обновление может занять до 4 секунд, в зависимости от количества обнаруженных и контролируемых передатчиком вспышек.

Примечание: Для оптимального взаимодействия между Skyport HS и вспышками EL, информация о мощности передается вспышками EL только после изменения уровня мощности или нажатия кнопки Обновление.

Поворот ручки регулировки позволяет выбрать различные функции и изменить уровень мощности вспышек EL.

SET / CONFIRMATION BUTTON (DIAL CENTRE BUTTON)

Нажатие кнопки подтверждает изменение, внесенное в меню настройки. Нажатие кнопки включает подсветку дисплея.

Если Skyport HS находится в режиме ожидания, нажатие кнопки возвращает его в нормальный режим работы.

Нажмите и удерживайте в течение 2 секунд для блокировки всех функций и настроек. Для снятия блокировки повторно нажмите кнопку.

При блокировке действие ручки регулировки и прочих кнопок блокируется, чтобы избежать сбоя настроек при транспортировке Skyport HS.

SETUP MENU

SCAN..

При включении Skyport HS, происходит автоматический поиск вспышек Elinchrom со встроенными или подключенными трансиверами EL-Skyport.

Функция сканирования также доступна в меню Настройки. При добавлении новых вспышек в схему освещения требуется провести повторное сканирование.

Для обнаружения вспышек EL,

• все вспышки EL должны быть включены,
• все вспышки должны быть оснащены встроенным или подключаемым трансивером EL-Skyport,
• передатчик Plus HS и вспышки EL должны иметь одинаковые настройки частотного канала.

FREQUENCY CHANNELS

Можно выбрать до 20 частотных каналов EL-Skyport.

Примечание:

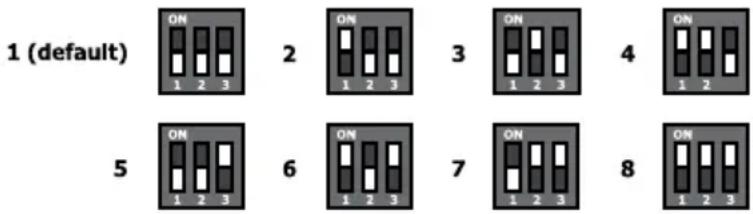

• Только последние модели вспышек Elinchrom (ELC 500/1000 Pro HD, ELB 400 и более поздние модели) поддерживают до 20 частотных каналов.
• Все вспышки серии «RX» поддерживают до 8 каналов, а некоторые более ранние модели вспышек Elinchrom поддерживают до 4 каналов.

ELSP MODE

Предусмотрены два режима работы Skyport HS, которые предлагают различные режимы съемки

• Нормальный режим

Нормальный режим работы совместим с первыми моделями вспышек Elinchrom, оснащенных EL-Skyport. При работе в нормальном режиме подсветка дисплея и светодиод состояния горят зеленым светом.

- Скоростной режим

Скоростной режим обеспечивает более высокую скорость затвора, до 1/1000 секунды в зависимости от типа фотокамеры в нормальном режиме синхронизации вспышки (например, для камер с лепестковым затвором и некоторых беззеркальных камер). Для достижения скорости затвора до 1/8000 секунды необходимо активировать режим HS, как в нормальном, так и в скоростном режимах работы. При работе в скоростном режиме подсветка дисплея и светодиод состояния горят красным светом.

Примечание:

- Максимальная дальность действия доступна в нормальном режиме работы. Скоростной режим работы сокращает дальность действия на 50%. Для применения скоростного режима трансиверы Skyport во всех вспышках с дистанционным управлением должны иметь возможность включения режима EL-Skyport.

SYNC MODE

Выбор режима синхронизации:

- Стандартный режим

В стандартном режиме скорость работы затвора большинства фотокамер составляет до 1/200 - 1/250 секунды.

- Режим высокоскоростной синхронизации HS Hi-Sync*

В режиме HS скорость затвора может достигнуть 1/8000 секунды в зависимости от камеры и вспышки. Для достижения наилучшего результата в режиме HS необходимо

использовать вспышки или дополнительные вспышки с длительной вспышкой.

Не рекомендуется использовать вспышки или дополнительные вспышки с импульсными лампами типа A (Action).

- Синхронизация по второй шторке\*

Режим синхронизации по второй шторке позволяет запустить вспышку непосредственно перед закрытием затвора для эффекта движения.

* В фотокамерах Nikon эти функции активируют в меню фотокамеры.

ODS SETUP

Режим Over-Drive-Sync (ODS) способен улучшить общую экспозицию, при активном режиме HS Sync.

ODS разработан для вспышек с длительной вспышкой, поэтому результаты будут зависеть от длительности вспышки используемых ламп (которая также изменяется в зависимости от уровня мощности), а также от модели фотокамеры. К сожалению, сложнее всего достичь хороших результатов при использовании камер с полнокадровым сенсором и увеличенной выдержкой, но лампы с достаточной длительностью вспышки могут обеспечить четкость кадра при времени выдержки до 1/8000 секунды. Дополнительно, при использовании ODS они смогут получить до 2 f-stops больше света, что имеет важное значение при необходимости подавления солнечного света.

Настройка ODS включает в себя изменение от 0.1 до 5.0 мс или отключение.

Значение ODS варьируется в зависимости от используемой фотокамеры и вспышки и требует настройки в ручном режиме.

Примечание:

• Режим ODS может использоваться только при выборе режима ВЫСОКОСКОРОСТНОЙ СИНХРОНИЗАЦИИ (HS).
• При настроенном ODS положение «отсечки» вспышки (темная полоса в верхней или нижней части снимка) можно сдвинуть в рамках кадра. При ОТКЛЮЧЕНИИ режима ODS в режиме HS точка срабатывания вспышки определяется автоматически.

AUTO MOD

- Off

Пилотный свет вспышек Elinchrom не меняется.

- Shutter\*\*

При нажатии на кнопку спуска затвора фотокамеры для фокусировки, лампа пилотного света вспышки EL включается на несколько секунд для лучшей фокусировки в условиях пониженной освещенности. (Не поддерживается Nikon).

• DOF

При нажатии и удерживании в нажатом положении кнопки DOF (глубина резкости) на фотокамере, лампы пилотного света на вспышках Elinchrom остаются включенными.

AF LIGHT

Активирует вспомогательную подсветку автофокуса Skyport HS при полунажатии кнопки спуска затвора для фокусировки (необходимо также проверить настройки фотокамеры).

KEY CLICK

При активации нажатие любой клавиши управления сопровождается звуковым сигналом.

SLEEP

Если передатчик Skyport HS не используется в течение определенного промежутка времени, он переходит в спящий режим для экономии заряда. Задержка для перехода в спящий режим варьируется от 1 до 60 минут, также переход в спящий режим можно отключить.

AUTO OFF

В случае отсутствия каких-либо действий в течение определенного периода времени Skyport HS автоматически отключается. Задержка для отключения варьируется от 1 до 60 минут, также автоотключение можно отключить.

Если активированы обе функции: переход в спящий режим и автоотключение, передатчик Plus HS отключается при достижении установленной пользователем отсрочки для перехода в спящий режим.

CONTRAST

Контрастность дисплея можно установить от 80 до 120%.

BACKLIGHT

Подсветку дисплея можно включить/отключить.

* В фотокамерах Nikon эти функции активируют в меню фотокамеры.
** Не поддерживается Nikon.

Нажатие и удерживание левой и правой клавиш быстрого доступа (Speed) (приблизительно в течение 2 секунд) при включенном Skyport HS приводит к сбросу передатчика Skyport HS до заводских настроек. Все настройки пользователя, за исключением контрастности дисплея, будут сброшены.

ОБНОВЛЕНИЕ ВСТРОЕННОГО ПО

Для обновления встроенного ПО передатчика Plus HS, необходимо установить Elinchrom Transmitter HS Updater.

Данное ПО доступно на сайте Elinchrom.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При включении Skyport HS нажатие и удерживание левой и правой клавиш быстрого доступа (приблизительно в течение 2 секунд) приводит к сбросу передатчика Skyport HS до заводских настроек. Все настройки пользователя, за исключением контрастности дисплея, будут сброшены.

ОПИСАНИЕ НЕИСПРАВНОСТИ ВОЗМОЖНЫЕ ПРИЧИНЫ
УСТРОЙСТВО НЕ ВКЛЮЧАЕТСЯ	• проверить полярность элементов питания и заменить обе разряженные батарейки.
ВСПЫШКА НЕ СРАБАТЫВАЕТ ПРИ ВЫБОРЕ РЕЖИМА «ВСЕ»	Передатчик и приемник должны иметь одинаковые настройки частотного канала.РЕЖИМ ELSP: передатчик и приемник должны иметь одинаковые настройки режима синхронизации: нормальный или ускоренный.Убедиться, что приемники EL-Skyport включены во всех вспышках EL со встроенным приемником.Убедиться, что версия передатчика соответствует используемой модели фотокамеры Canon или Nikon.
НЕКОТОРЫЕ ВСПЫШКИ НЕ СРАБАТЫВАЮТ ПРИ ВЫБОРЕ РЕЖИМА «ГРУППА»	Проверить настройки группы вспышки EL.Сократить расстояние до вспышек, которые не срабатывают.Передатчик и приемник должны иметь одинаковые настройки режима синхронизации: нормальный или ускоренный, и настройки частотного канала.
КНОПКА ТЕСТ РАБОТАЕТ, НО ФОТОКАМЕРА НЕ ЗАПУСКАЕТ ВСПЫШКИ	Проверить соединение “горячий башмак”.Проверить настройки фотокамеры (включить связь через “горячий башмак”).Убедиться, что версия передатчика соответствует используемой модели фотокамеры Canon или Nikon.Проверить список совместимых фотокамер.
НА ДИСПЛЕЕ НЕ ОТОБРАЖАЕТСЯ НЕКОТОРАЯ ИНФОРМАЦИЯ О ВСПЫШКАХ DIGITAL RX,RANGER RX ИЛИ STYLE RX	Устройства, оборудованные подключаемым трансивером RX,обладают ограниченными функциями дистанционного управления. Тем не менее, такие вспышки могут управляться и синхронизироваться (без визуальной обратной связи) при помощи EL-Skyport Transmitter Plus HS.
ОГРАНИЧЕННАЯ ДАЛЬНОСТЬ ДЕЙСТВИЯ:	Изменить расположение вспышек.Увеличить расстояние от стен и потолков.Режим ELSP: В режиме скоростной синхронизации дальность действия уменьшается приблизительно на 50% в сравнении с нормальным режимом синхронизации.Вне помещения дальность действия может быть снижена из-за воздействия влажности, помех, препятствий и т.д.
ПОМЕХИ ОТ ПРОЧИХ СЕТЕЙ 2,4 ГГц, НЕНАДЕЖНОЕ СРАБАТЫВАНИЕ:	• Изменить частотный канал как для передатчика, так и для приемника устройства EL.• Сократить расстояние между передатчиком и вспышкой
РЕЖИМ HS; СИНХРОНИЗАЦИЯ ДО 1/8000 СЕКУНДЫ:	• Дополнительные вспышки Elinchrom Action (ранее обозначаемые буквой A) не рассчитаны на режим HS. Для достижения наилучшего результата рекомендуем использовать вспышки с лампами Pro (ранее обозначаемые Standard или S) или наиболее предпочтительными дополнительными вспышками HS.• Точная настройка ODS позволяет оптимизировать работу в режиме HS.• При возникновении визуально заметной “полосатости”, рекомендуем снизить скорость затвора фотокамеры или настроить режим ODS для уменьшения или полного исключения “полосатости”.• Функция HS доступна только для фотокамер Canon или Nikon при наличии соответствующего передатчика.
СКАНИРОВАНИЕ ВСПЫШЕК EL:ВСЕ ИЛИ НЕКОТОРЫЕ ВСПЫШКИ EL НЕ ОБНАРУЖЕНЫ	• Включить все вспышки EL, затем включить передатчик EL-Skyport Transmitter Plus HS или перейти в меню настройки и выполнить повторное сканирование.• Настройки частоты, выбора группы и режима ELSP вспышки должны соответствовать настройкам передатчика.• Убедиться, что встроенное ПО всех устройств, взаимодействующих с EL-Skyport Transmitter Plus HS, обновлено до последней версии.

ЧАСТОТНЫЙ КАНАЛ ДЛЯ ПРИЕМНИКОВ EL-SKYPORT

Данная информация не относится к нашей продукции, но может оказаться полезной при настройке частоты устройств с EL-Skyport прежних версий.

1 (default) 2 3 4 5 6 7 8

ЗАГРУЗКА РУКОВОДСТВА ПОЛЬЗОВАТЕЛЕЙ ДЛЯ ПЕРЕДАТЧИКА EL-SKYPORT TRANSMITTER PLUS HS

Полная версия руководства по эксплуатации доступна на: http://bc.gs/elspths

ЗАГРУЗКА СЕРТИФИКАТОВ СООТВЕТСТВИЯ

Декларации о соответствии стандартам ЕС, США и Канады доступны на: http://bc.gs/ec

ОБНОВЛЕНИЕ ВСТРОЕННОГО ПО ЧЕРЕЗ ПОРТ USB

Загрузите актуальную версию встроенного ПО на http://bc.gs/fw и следуйте инструкциям.

目次
