РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TSX100 YAMAHA

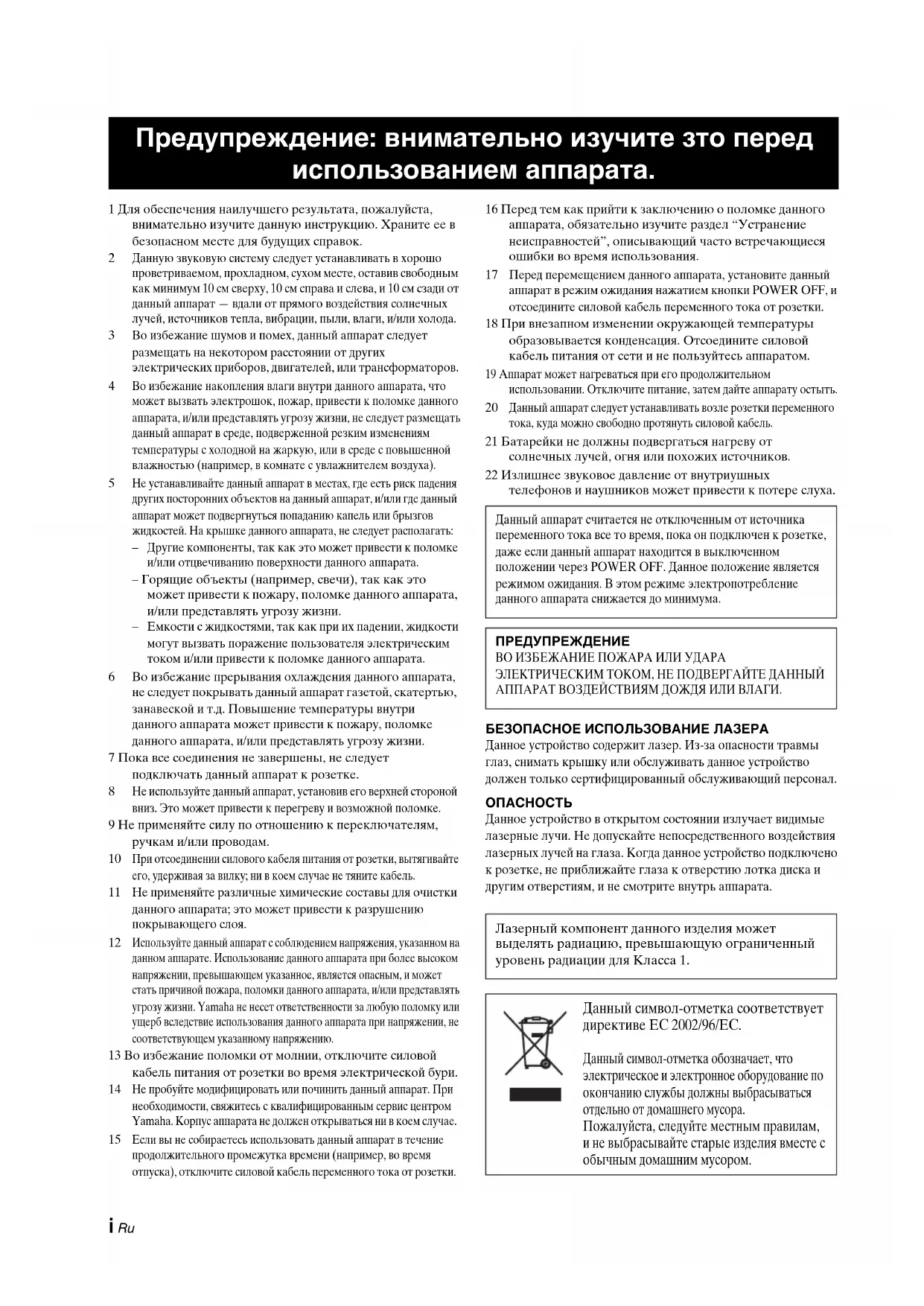

Данную звуковую систему следует устанавливать в хорошо проветриваемом, прохладном, сухом месте, оставив свободным как минимум 10 см сверху, 10 см справа и слева, и 10 см сзади от данный аппарат — вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги, и/или холода.

Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей, или трансформаторов.

Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/или представлять угрозу жизни, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).

Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат, и/или где данный аппарат может подвергнуться попаданию капель или брызгов жидкостей. На крышке данного аппарата, не следует располагать:

Другие компоненты, так как это может привести к поломке и/или отцвечиванию поверхности данного аппарата. – Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата, и/или представлять угрозу жизни.

Емкости с жидкостями, так как при их падении, жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата, и/или представлять угрозу жизни. 7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке.

Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке. 9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.

При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя.

Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять угрозу жизни. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению. 13 Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури.

Не пробуйте модифицировать или починить данный аппарат. При необходимости, свяжитесь с квалифицированным сервис центром Yamaha. Корпус аппарата не должен открываться ни в коем случае.

Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки. 16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел “Устранение неисправностей”, описывающий часто встречающиеся ошибки во время использования.

Перед перемещением данного аппарата, установите данный аппарат в режим ожидания нажатием кнопки POWER OFF, и отсоедините силовой кабель переменного тока от розетки. 18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом. 19 Аппарат может нагреваться при его продолжительном использовании. Отключите питание, затем дайте аппарату остыть.

Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель. 21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников. 22 Излишнее звуковое давление от внутриушных телефонов и наушников может привести к потере слуха. БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА Данное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий персонал.

Данное устройство в открытом состоянии излучает видимые лазерные лучи. Не допускайте непосредственного воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не приближайте глаза к отверстию лотка диска и другим отверстиям, и не смотрите внутрь аппарата. Предупреждение: внимательно изучите зто перед использованием аппарата. Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через POWER OFF. Данное положение является режимом ожидания. В этом режиме электропотребление данного аппарата снижается до минимума. ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ. Лазерный компонент данного изделия может выделять радиацию, превышающую ограниченный уровень радиации для Класса 1. Данный символ-отметка соответствует директиве ЕС 2002/96/ЕС. Данный символ-отметка обозначает, что электрическое и электронное оборудование по окончанию службы должны выбрасываться отдельно от домашнего мусора. Пожалуйста, следуйте местным правилам, и не выбрасывайте старые изделия вместе с обычным домашним мусором.1 Ru

• Описание p. 2
• Системы управления и функции p. 3
• Вид спереди/сверху p. 3

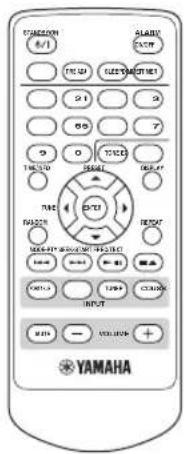

• Пульт ДУ p. 4
• Подготовка перед использованием данного аппарата p. 6
• Включение питания p. 6
• Регулировка часов p. 7
• Основное управление p. 8
• Выбор источника приема p. 8
• Регулировка уровня громкости p. 8
• Настройка звучания p. 9

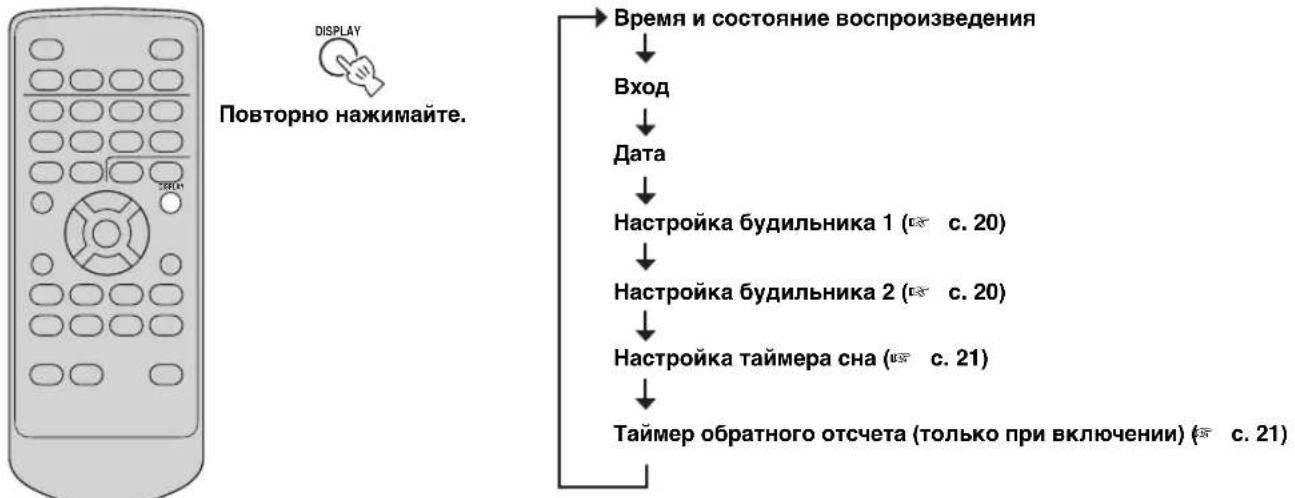

• Полезные операции для дисплея p. 10
• Прослушивание CD, файлов MP3/WMA, и внешних источников p. 11
• Прослушивание CD p. 11
• Прослушивание файлов MP3/WMA, сохраненных на устройстве USB p. 12
• Переключение информации воспроизведения на дисплее Повторное и произвольное воспроизведение p. 14

• Воспроизведение внешних источников p. 15
• Прослушивание ЧМ и АМ радиостанций p. 16
• Подключение антенн p. 16
• Настройка на радиостанции p. 16
• Автоматическая предустановка радиостанций (Автоматическая предустановка) p. 17
• Предустановка радиостанций вручную (Ручная предустановка) p. 17

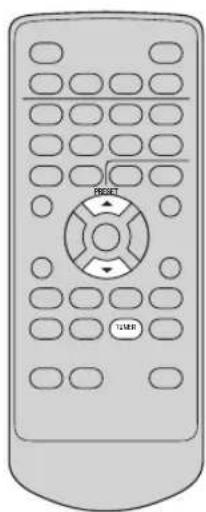

• Выбор предустановленных радиостанций (Настройка с предустановкой) Прием радиостанций Системы радиоданных p. 18

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯÎÏÈÑÀÍÈÅ 2 Ru

• Стильный компактный дизайн “все в

• Воспроизведение аудио CD, MP3 CD, и WMA

• Усовершенствованный ЧМ/AM тюнер

• Простой, но функциональный пульта ДУ

” является торговой маркой YAMAHA CORPORATION. ■ О настоящем руководстве

• В данном руководстве, операции по управлению, которые могут выполняться с помощью органов управления на данном аппарате или пульте ДУ, описаны с использованием пульта ДУ.

• Символ “☞ ” с номером(ами) страниц(ы) обозначает(ют) соответствующую(ие) справочную(ые) страницу(ы).

• y означает совет для облегчения управления.

• В примечаниях содержится важная информация по безопасности и инструкциям по управлению.

• Данное руководство отпечатано до производства. Дизайн и технические характеристики могут частично изменяться с целью улучшения качества и т.д. В случае, если имеются различия между руководством и аппаратом, приоритет отдается аппарату. ■ Поставляемые аксессуары К данному аппарату прилагаются следующие аксессуары. Убедитесь в наличии всех следующих аксессуаров. Форма поставляемых аксессуаров изменяется в зависимости от моделей.

ENTERCDUSBTUNER MUTE PORTABLE Внутренняя ЧМ-антенна Рамочная АМ-антенна Силовой кабель Пульт ДУ3 Ru

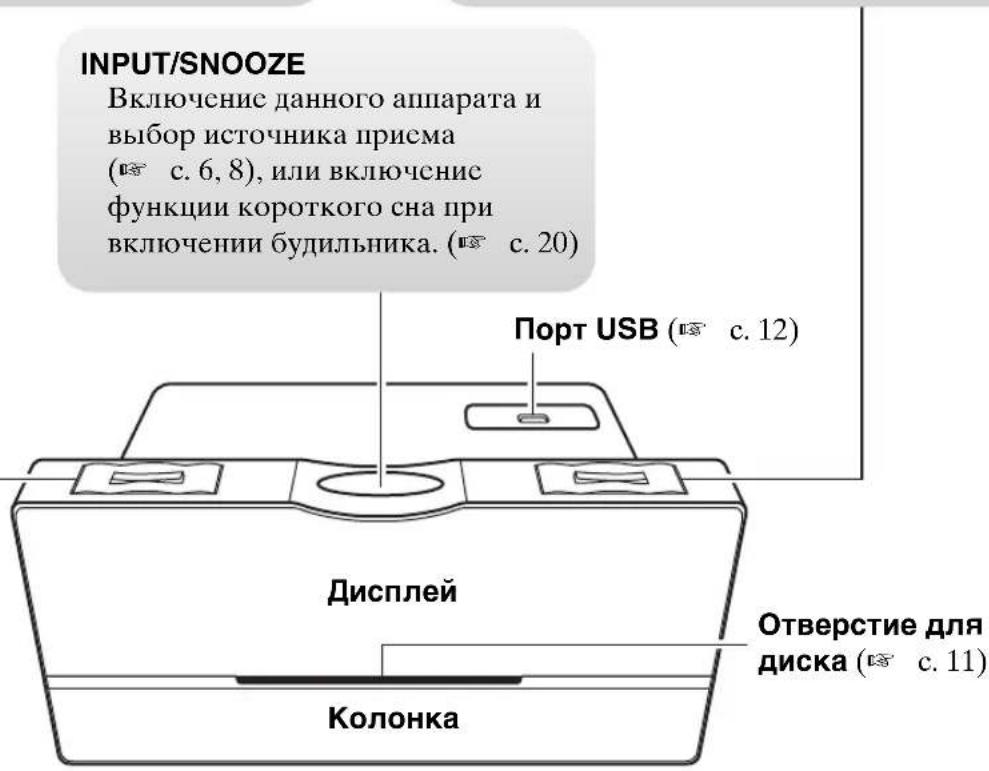

Системы управления и функции Вид спереди/сверху POWER OFFSLEEPALARM MUTE PRESETVOLVOL Запуск и пауза воспроизведения. (

с. 11) Остановка воспроизведения или извлечение диска при остановленном воспроизведении. (

Переход на начало текущей или следующей дорожки. Нажмите и удерживайте кнопку для поиска назад/вперед. (☞ с. 11) POWER OFF Установка данного аппарата в режим ожидания. (☞ с. 6) SLEEP Установка таймера сна. (☞ с. 21)

Отверстие для диска (☞ с. 11)

VOL u, d Настройка уровня громкости. (☞ с. 8) MUTE Отключение звучания. (☞ с. 8) PRESET u, d Выбор предустановленных радиостанций. (☞ с. 17) ALARM Установка функции будильника. (☞ с. 20) INPUT/SNOOZE Включение данного аппарата и выбор источника приема (☞ с. 6, 8), или включение функции короткого сна при включении будильника. (☞ с. 20)4 Ru Системы управления и функции

MUTE Включение данного аппарата. (☞ с. 6) Регулировка яркости дисплея. (☞ с. 10) Отображение информации диска/USB. (☞ с. 14) Установка данного аппарата в режим произвольного воспроизведения. (☞ с. 15) Выберите источник для прослушивания. Нажмите PORTABLE для прослушивания источника, воспроизводимого на компоненте, подключенном к гнезду PORTABLE на задней панели данного аппарата. (☞ с. 15) Нажмите USB для прослушивания источника, сохраненного на подключенном запоминающем устройстве USB. (☞ с. 12)

TUNER для прослушивания радиотрансляции ЧМ/АМ. При каждом нажатии TUNER

переключается на ЧM и AM. (

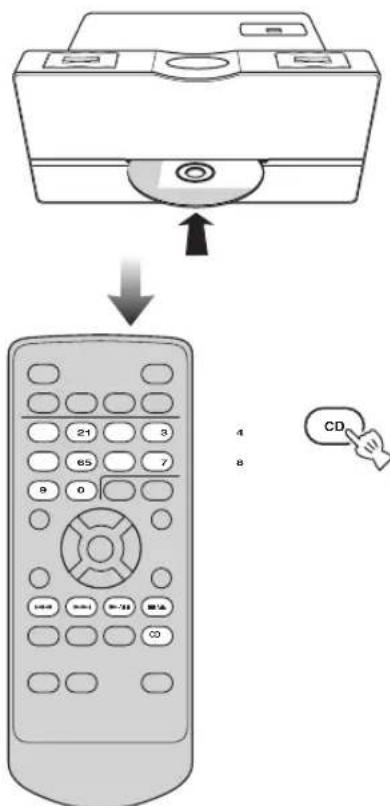

с. 16) Нажмите CD для прослушивания диска, установленного в отверстие для диска. (☞ с. 11) Настройка уровня громкости. (☞ с. 8)

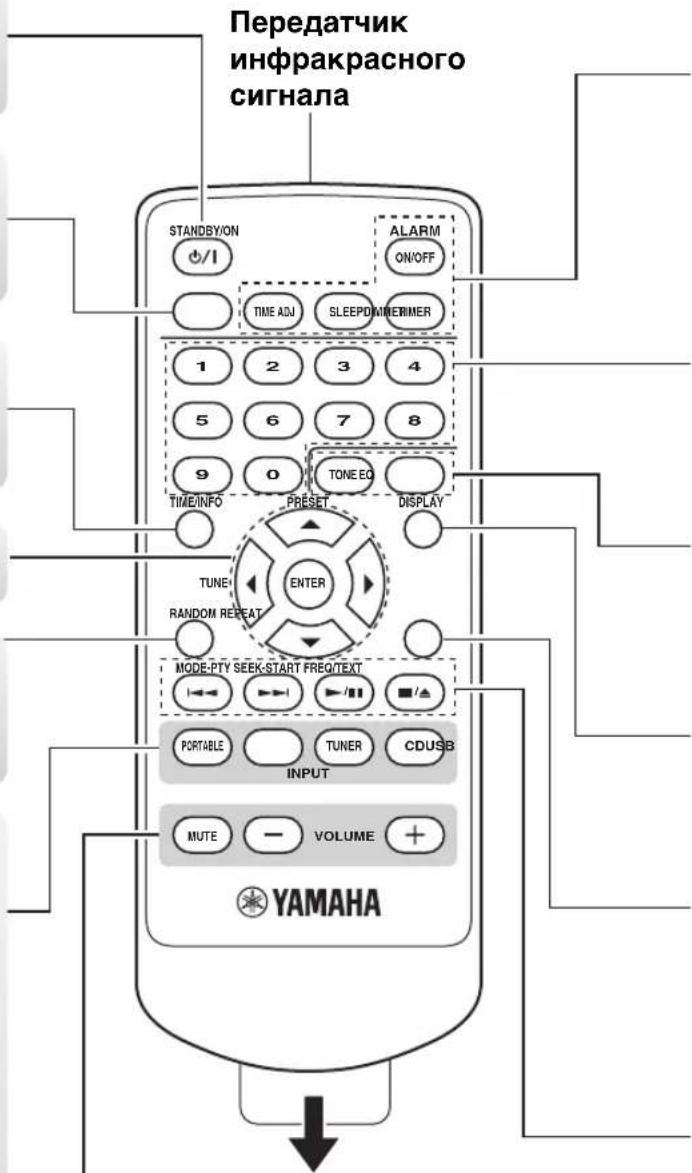

Курсор (S/T/W/X) и ENTER Перед использованием пульта ДУ, снимите изоляционную пленку.

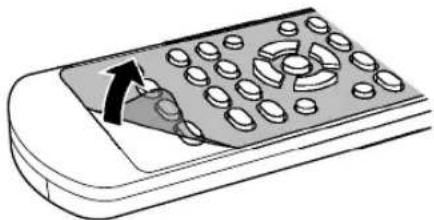

Перед использованием пульта ДУ, снимите прозрачную пленку.5 Ru Системы управления и функции

Установка различных функций таймера и часов.

: Включение или отмена функции будильника. (☞ с. 20) TIME ADJ: Настройка часов данного аппарата. (☞ с. 7) SLEEP: Установка таймера сна. (☞ с. 21) TIMER: Установка таймера обратного отсчета. (☞ с. 21) Прямой выбор нужной дорожки или предустановленной радиостанции. (☞ с. 11, 13, 17, 18) Настройка звучания. TONE : Настройка баланса низких и высоких частот. (☞ с. 9) EQ: Выбор режима эквалайзера. (☞ с. 9) Управление воспроизведением.

: Переход на начало текущей или следующей дорожки. Нажмите и удерживайте кнопку для поиска назад/вперед. (

с. 11, 12) : Запуск и пауза воспроизведения. (☞ с. 11, 12) : Остановка воспроизведения или извлечение диска при остановленном воспроизведении. (☞ с. 11, 12)

7/0 Установка данного аппарата в режим повторного воспроизведения. (☞ с. 15) Переключение отображаемой информации. (☞ с. 10) ■ Использование пульта ДУ 30˚ 30˚ До 6 м Пульт ДУ должен использоваться в пределах 6 м от данного аппарата и должен быть направлен на сенсор ДУ.

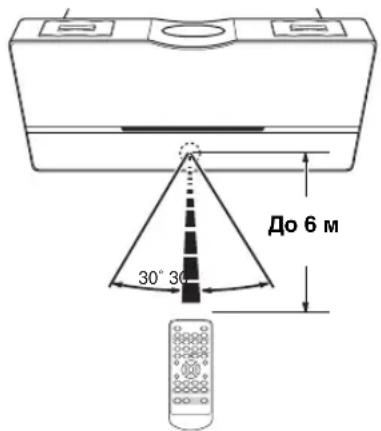

Не устанавливайте препятствий между сенсором данного аппарата и пультом ДУ. В ином случае, невозможно будет управлять данным аппаратом от пульта ДУ.

• Избегайте проливания жидкости на пульт ДУ.

• Не роняйте пульт ДУ.

• Не оставляйте пульт ДУ в следующих местах: – жарких или влажных местах как ванная или возле обогревателя – очень холодных местах – в запыленных местах Для замены батарейки ☞ с. 24. ПримечанияÏÎÄÃÎÒÎÂÊÀ ÏÅÐÅÄ ÈÑÏÎËÜÇÎÂÀÍÈÅÌ ÄÀÍÍÎÃÎ ÀÏÏÀÐÀÒÀ 6 Ru Подготовка перед использованием данного

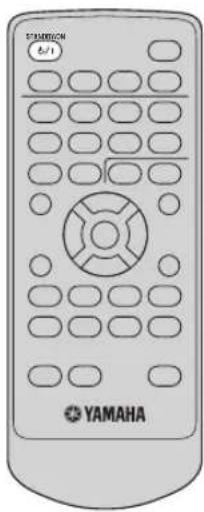

Включение питания STANDBY/ON Включите данный аппарат. Нажмите еще раз для установки данного аппарата в режим ожидания.

• В режиме ожидания, энергопотребление уменьшается.• В режиме ожидания, можно выбрать отображение даты и времени (в режиме ECO OFF) или отключить отображение (в режиме ECO ON). 1 В режиме ожидания, нажмите и удерживайте MUTE на верхней панели. J Мигает “ECO ON” или “ECO OFF”. 2 Пока мигает индикатор, нажимая MUTE, выберите “ECO ON” или “ECO OFF”.3 Подождите несколько секунд.J Устанавливается режим ECO ON или ECO OFF.• Схема резервной копии памяти предотвращает сохраненные данные от удаления, даже если данный аппарат находится в режиме ожидания. Однако, сохраненные данные удаляются при отсоединении силового кабеля от розетки переменного тока или при прерывании электроэнергии более чем на одну неделю. На верхней панели Операции выше можно также выполнять с верхней панели. INPUT/SNOOZEPOWER OFFSLEEPВключить данный аппарат.Установить данный аппарат в режим ожидания.(Пустой дисплей)Режим ECO ON 11:22 12 Oct Fri Режим ECO OFF(Отображается дата и время)Дисплей в режиме ожидания Подключите силовой кабель к входу переменного тока данного аппарата и к розетке переменного тока. 1 К входу переменного тока 2 К сети переменного тока STANDBY/ONПодготовка перед использованием данного аппарата 7 Ru

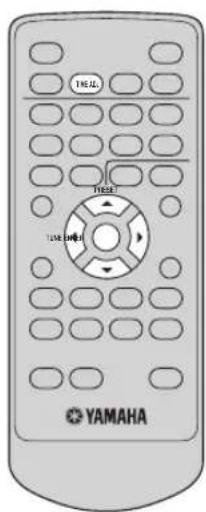

Отрегулируйте дату и время. W/X Выбор года/даты/часа/минуты. S/T Увеличение или уменьшение даты или времени. Date 12 Oct Fri Time 1:23AM

Подтвердите. Время отображается в 12-часовом обозначении (АМ/РМ), в зависимости от модели. Например, “4:00PM”. Когда дисплей отключен, перед выполнением данной настройки, включите питание. ПримечаниеÎñíîâíîå óïðàâëåíèå 8 Ru ■ Использование наушников

Даже при подключении наушников, звучание будильника выводится от колонки. Основное управление Выбор источника приема На верхней панели INPUTCDUSBTUNERPORTABLE Прослушивание музыки, воспроизводимой на

аудиоустройстве Прослушивание файлов MP3/WMA, сохраненных на устройстве USB Прослушивание радиостанций (ЧМ/AM) Прослушивание CD PORTABLE USB TUNER INPUT/SNOOZEПовторно нажимайте. Регулировка уровня

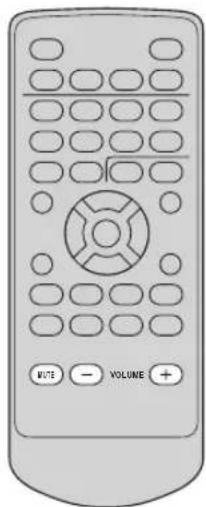

На верхней панели VOLUME MUTE Увеличение или уменьшение уровня громкости

Если питание было отключено с уровнем громкости, установленным на уровне 41 или более, при повторном включении питания, уровень громкости автоматически устанавливается на 20. Отключение звучания

Нажмите снова для возврата предыдущего уровня громкости.VOLUME Volume 41 20 MUTE ALARM MUTE PRESET VOLVOL

Отключение звучания.

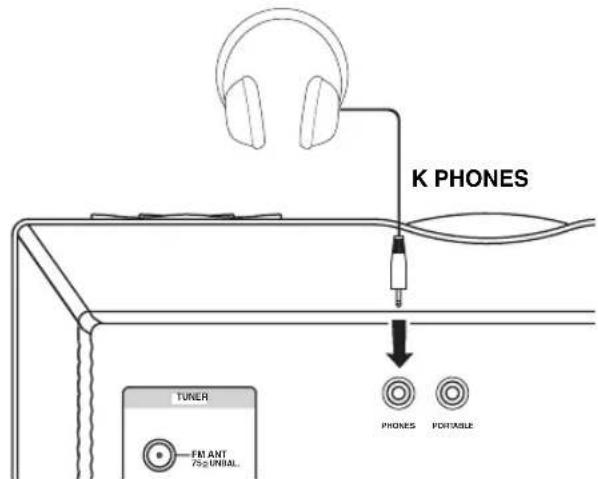

UNBAL. К PHONESОсновное управление 9 Ru

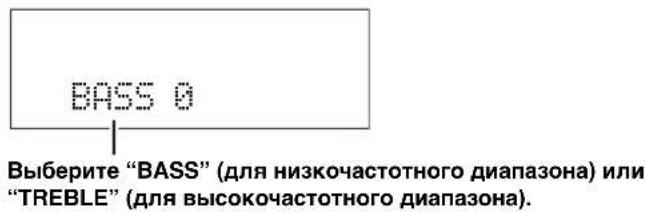

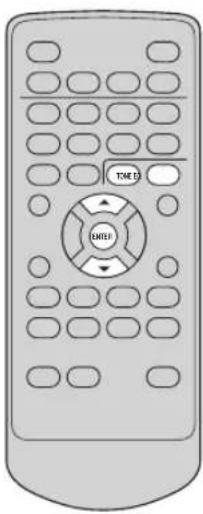

PRESETTUNE ENTER TONE BASS 0 BASS +02 Повторно нажимайте. ROCK POP JAZZ CLASSIC STRAIGHT Для рок-музыкиДля популярной музыкиДля джазаДля классической музыкиДля разнообразной музыкиВыберите “BASS” (для низкочастотного диапазона) или “TREBLE” (для высокочастотного диапазона).Отрегулируйте уровень (от –10 до +10 дБ). ■ Регулировка баланса низких/высоких частот ■ Регулировка общего баланса звучания Повторно нажимайте. Подтвердите.Основное управление 10 Ru Полезные операции для дисплея DISPLAYDISPLAYВремя и состояние воспроизведения Настройка будильника 2 (☞ с. 20)Настройка таймера сна (☞ с. 21)Настройка будильника 1 (☞ с. 20)Таймер обратного отсчета (только при включении) ( с. 21)Повторно нажимайте. ■ Переключение информации на дисплее

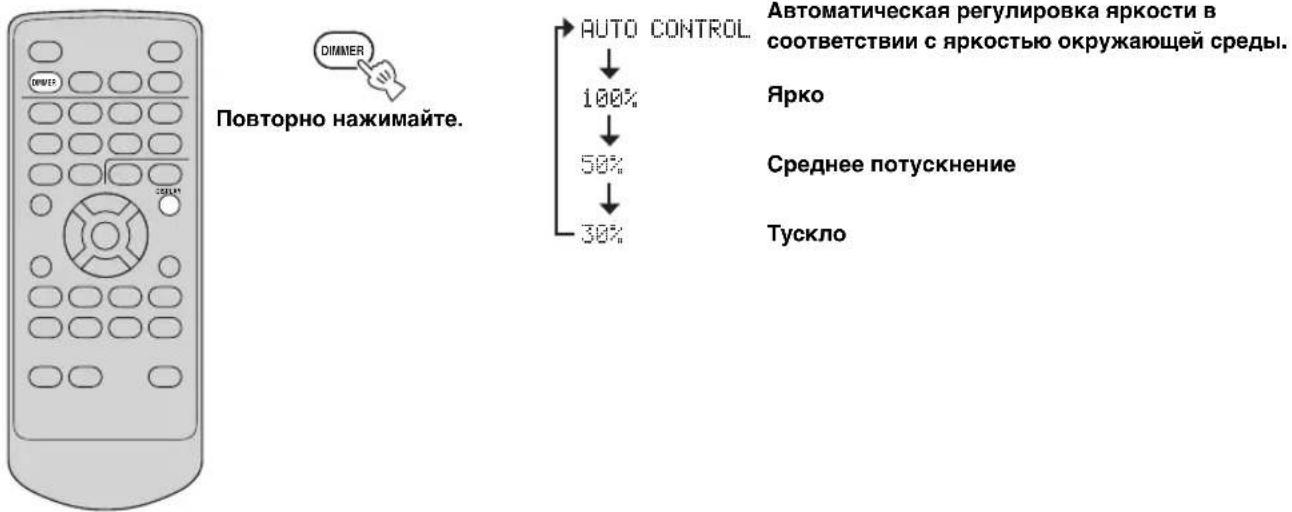

DIMMER AUTO CONTROL 100% 50% 30% ■ Уменьшение света дисплея Повторно нажимайте. Среднее потускнениеТусклоАвтоматическая регулировка яркости в соответствии с яркостью окружающей среды.DISPLAYDIMMERÏðîñëóøèâàíèå CD, ôàéëîâ MP3/WMA, è âíåøíèõ èñòî÷íèêîâ 11 Ru

Пауза воспроизведения

Для отмены паузы, снова нажмите . ■ Пропуск дорожек ■ Поиск назад/вперед Во время поиска при паузе, звучание отсутствует. ■ Указание дорожки

Введите номер дорожки для прослушивания. ■ Остановка воспроизведения ■ Извлечение диска Прослушивание CD, файлов MP3/WMA, и внешних

Также можно воспроизвести файлы MP3/WMA, записанные на диске. Для инструкций по управлению, смотрите “Прослушивание файлов MP3/WMA, сохраненных на устройстве USB” ( с. 12). 1:23PM T014 60:59

• Можно переключать информацию воспроизведения на дисплее (☞ с. 14).

• Также можно воспроизвести файлы MP3/WMA, записанные на диске. Смотрите “Прослушивание файлов MP3/WMA, сохраненных на устройстве USB” (☞ с. 12). При остановленном воспроизведении Начинается воспроизведение. На верхней панели POWER OFF SLEEP Воспроизведение/

• Нажмите и удерживайте в режиме воспроизведения или

Извлечение* Пропуск назад/ Поиск назад*

Нажмите и удерживайте

остановленном воспроизведении

удерживайтеПрослушивание CD, файлов MP3/WMA, и внешних источников 12 Ru ■ Остановка воспроизведения

Для отмены паузы, снова нажмите

■ Пропуск дорожек ■ Поиск назад/вперед Пауза может отмениться при запуске поиска. Прослушивание файлов MP3/WMA, сохраненных на устройстве USB PRESET TUNE

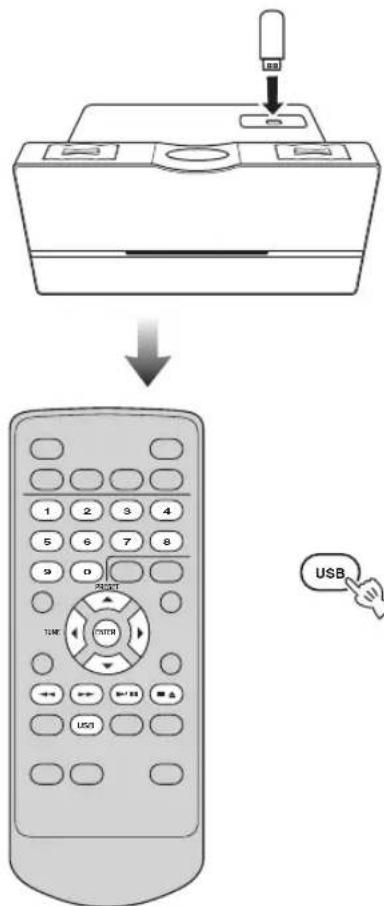

USB Подключите устройство USB. Данный аппарат поддерживает устройства USB класса запоминающих устройств большой емкости (например, флэш-память или переносные аудиоплееры), использующих формат FAT16 или FAT32.

Некоторые устройства могут срабатывать неправильно, даже если они соответствуют требованиям.

Не подключайте другие устройства, кроме устройств USB класса запоминающих устройств большой емкости (как зарядные устройства USB или концентраторы USB), компьютеры, считывающие устройства карт, внешний жесткий диск, др. Yamaha не несет ответственности за любой ущерб или потерю данных на устройстве USB, происшедшее во время подключения устройства к данному аппарату. Не гарантируется воспроизводимость и энергообеспечение для всех устройств USB.

1:23PM Road to Ind Название песни/имя исполнителя/название альбома Начинается воспроизведение.

Можно переключать информацию воспроизведения на дисплее ( с. 14).В зависимости от количества файлов/папок, время считывания может превышать 30 секунд.

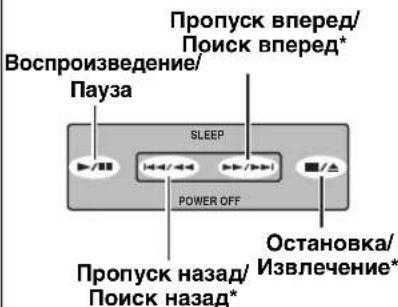

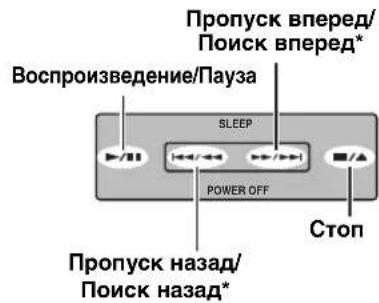

На верхней панели POWER OFF SLEEP Воспроизведение/Пауза Пропуск вперед/ Поиск вперед*

Пропуск назад/ Поиск назад*

• Нажмите и удерживайте

Нажмите и удерживайтеПрослушивание CD, файлов MP3/WMA, и внешних источников 13 Ru

■ Выбор дорожки для воспроизведения

Введите номер дорожки для прослушивания.

• В зависимости от условий записи, например, установок записывающего программного обеспечения, данный аппарат может не воспроизводить диск или устройство USB в порядке записи.

• Для MP3 или WMA диска/устройства USB, номер, присвоенный каждому файлу, соответствует файловой последовательности на диске/устройстве USB, а не в отдельных папках. ■ Выбор папки/файла для файла формата MP3 или WMA

• Данный аппарат может отображать до 255 файлов и 255 папок. Однако, если некоторые файлы/папки не воспроизводятся на данном аппарате, может отображаться менее 255 файлов/папок.

• Если устройство USB разделено, будет отображаться только первое разделение.

• В зависимости от технических характеристик устройства USB, некоторые файлы могут срабатывать неправильно.

• Файлы с защитой авторских прав не могут воспроизводиться.

• Данный аппарат может воспроизводить файлы размером 4 ГБ или менее.

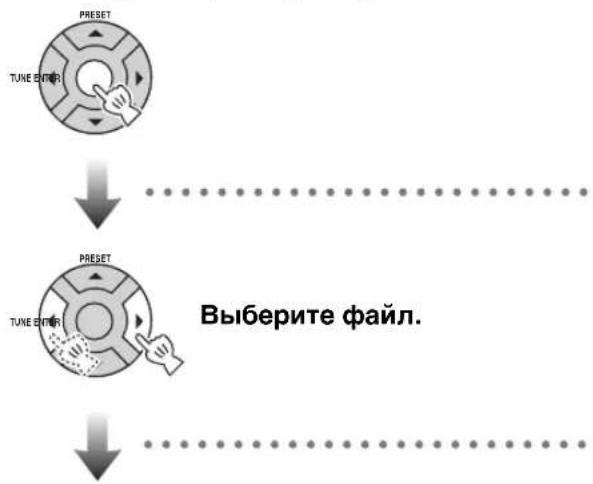

Выберите папку. Только при воспроизведении диска MP3/WMA Выберите файл.

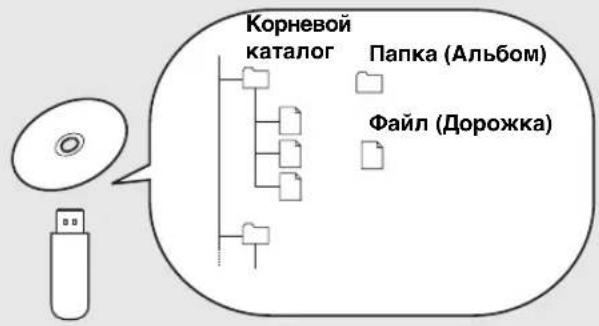

воспроизведение. О MP3 или WMA файлах Можно воспроизводить MP3 или WMA файлы, записанные на CD-R, CD-RW, или устройстве USB. Данный аппарат воспринимает папки на диске/ устройстве USB как альбомы, и файлы как дорожки как показано ниже. Иерархия папок не учитывается.

Папка (Альбом) Файл (Дорожка)Прослушивание CD, файлов MP3/WMA, и внешних источников 14 Ru При каждом нажатии кнопки, переключается информационный дисплей. Некоторые особые знаки могут отображаться неправильно. ■ Audio CD Прошедшее время воспроизведения текущей дорожки (По умолчанию) Оставшееся время воспроизведения текущей

Общее время диска Оставшееся время диска Обратно на дисплей по умолчанию ■ Файлы MP3/WMA Экран прокрутки* (По умолчанию) Прошедшее время воспроизведения текущего файла Оставшееся время воспроизведения текущего файла Название файла Название песни Имя исполнителя Название альбома

Комментарий Обратно на дисплей по умолчанию

На экране прокрутки в последовательности отображается название песни, имя исполнителя, и название альбома выбранного параметра. Переключение информации воспроизведения на дисплее

Live at KCEПрослушивание CD, файлов MP3/WMA, и внешних источников 15 Ru

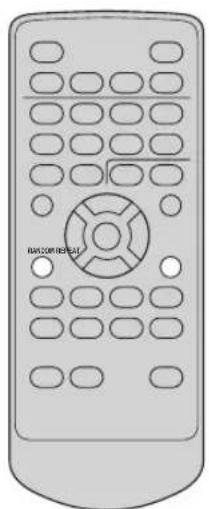

Режимы повторного и произвольного воспроизведения отменяются при остановке воспроизведения или извлечении диска/устройства USB.Перед подключением, убавьте уровень громкости данного аппарата и переносного аудиоустройства. Для управления переносным аудиоустройством, смотрите инструкции по эксплуатации к устройству. Повторное и произвольное воспроизведение

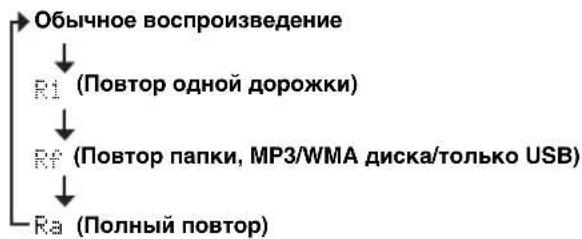

RANDOM REPEAT ■ Произвольное воспроизведение ■ Повторное воспроизведение RANDOM Повторно нажимайтеОбычное воспроизведение(Произвольное воспроизведение)REPEATПовторно нажимайте

(Полный повтор)(Повтор одной дорожки)(Повтор папки, MP3/WMA диска/только USB)Обычное воспроизведение Воспроизведение внешних

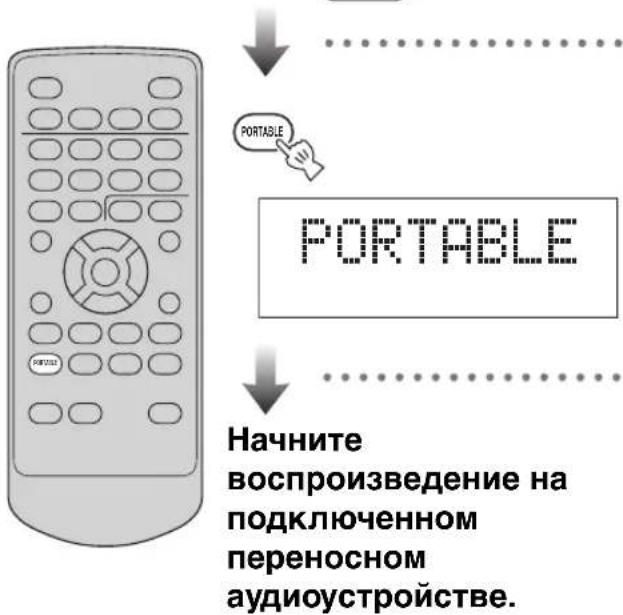

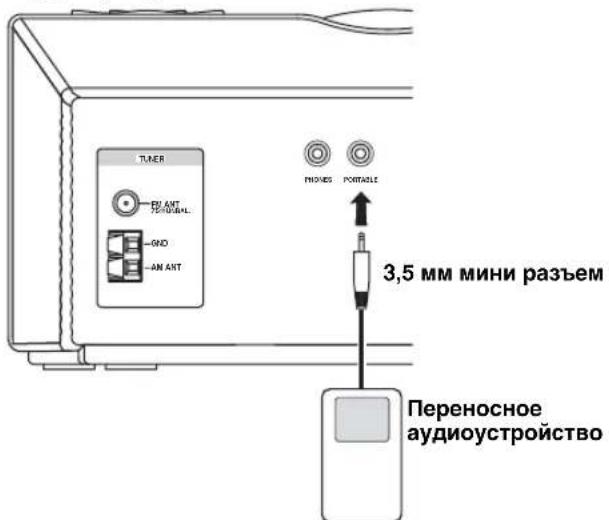

UNBAL. PORTABLE Переносное аудиоустройствоPORTABLEPORTABLE3,5 мм мини разъем

воспроизведение на подключенном

аудиоустройстве. Подключите переносное аудиоустройство.Ïðîñëóøèâàíèå ×Ì è ÀÌ ðàäèîñòàíöèé 16 Ru

• Во время прослушивания АМ радиостанции, поворачивая головку антенны, определите наилучший угол приема.• На радиостанции также можно настроиться вручную, повторно нажимая TUNE W/X.
• Для улучшения качества звучания ЧМ при слабой радиоволне, нажмите и удерживайте нажатой RANDOM на пульте ДУ для переключения режима приема радиоволны ЧМ данного аппарата на монофонический режим. Прослушивание ЧМ и АМ радиостанций Подключение антенн TUNERFM ANT GND AM ANT UNBAL.

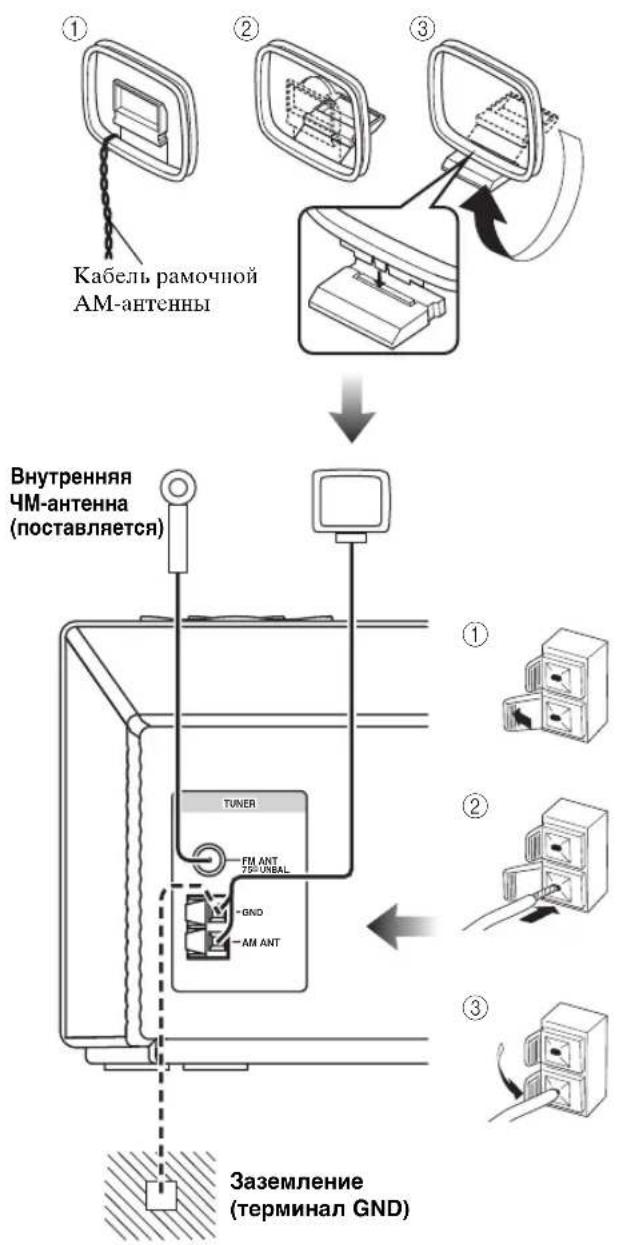

Внутренняя ЧМ-антенна (поставляется)Рамочная АМ-антенна Заземление(терминал GND)Провод рамочной AM-антенны относится к защищенному типу. Подключите белый провод к терминалу AM ANT и подключите черный провод к терминалу GND.

О заземлении Для обеспечения максимальной безопасности и уменьшения помех, подключите терминал антенны GND к хорошему заземлению. Хорошим заземлением может послужить металлический

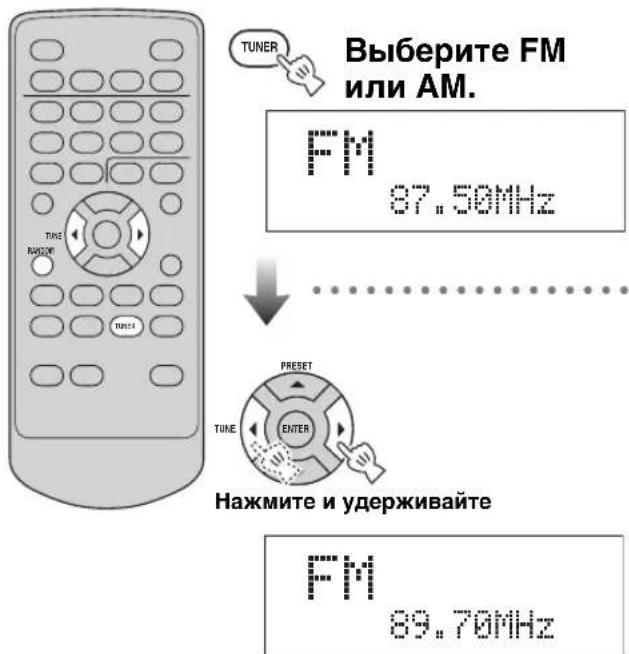

Кабель рамочной АМ-антенны Настройка на радиостанции TUNE RANDOM TUNER TUNER PRESET TUNE ENTER Нажмите и удерживайте Выберите FM или AM.

89.70MHzПрослушивание ЧМ и АМ радиостанций 17 Ru

После переключения на дисплей настройки предустановки (пока мигает часть дисплея), выполните данную операцию, пока мигание продолжается.

• Предустановленную радиостанцию можно удалить,

• Можно удалить все предустановленные радиостанции, нажав и удерживая 3 секунды или дольше. После переключения на дисплей настройки предустановки (пока мигает часть дисплея), выполните данную операцию, пока мигание продолжается.

• Можно предустановить до 30 ЧМ радиостанций и 20 АМ радиостанций.

• Предустановленную радиостанцию можно удалить,

• Можно удалить все предустановленные радиостанции, нажав и удерживая 3 секунды или дольше. Автоматическая предустановка радиостанций (Автоматическая предустановка) TUNERFREQ/TEXT

удерживайте Выберите FM или AM. Нажмите и удерживайте

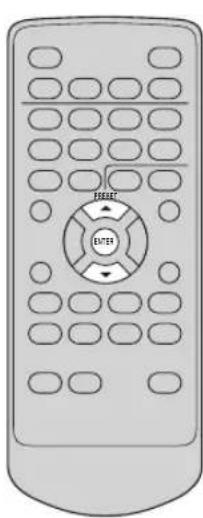

предустановки. По завершению 7/0 7/0 Предустановка радиостанций вручную (Ручная предустановка) PRESETTUNE ENTERPRESETENTER

89.70MHz PRESETTUNE ENTER Настройтесь на любимую радиостанци

нужный номер предустановки.

Для выбора номера предустановленной радиостанции, также можно использовать цифровые кнопки. PRESETTUNE ENTER Подтвердите. Нажмите и удерживайте 7/0 7/0Прослушивание ЧМ и АМ радиостанций 18 Ru ■ Выбор радиостанций по типу

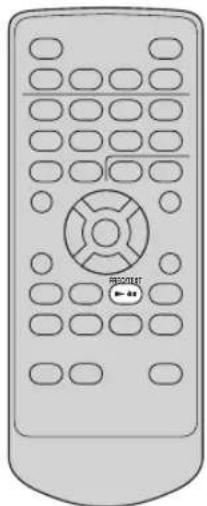

Для отмены поиска типа программы, снова нажмите PTY SEEK START. Выбор предустановленных радиостанций (Настройка с предустановкой) На верхней панелиPRESETTUNERPRESETTUNE ENTER

87.50MHz01 Выберите FM или AM.

предустановленную радиостанцию.

Для выбора радиостанции, также можно использовать цифровые кнопки. ALARM MUTE PRESET VOLVOL Прием радиостанций Системы радиоданных

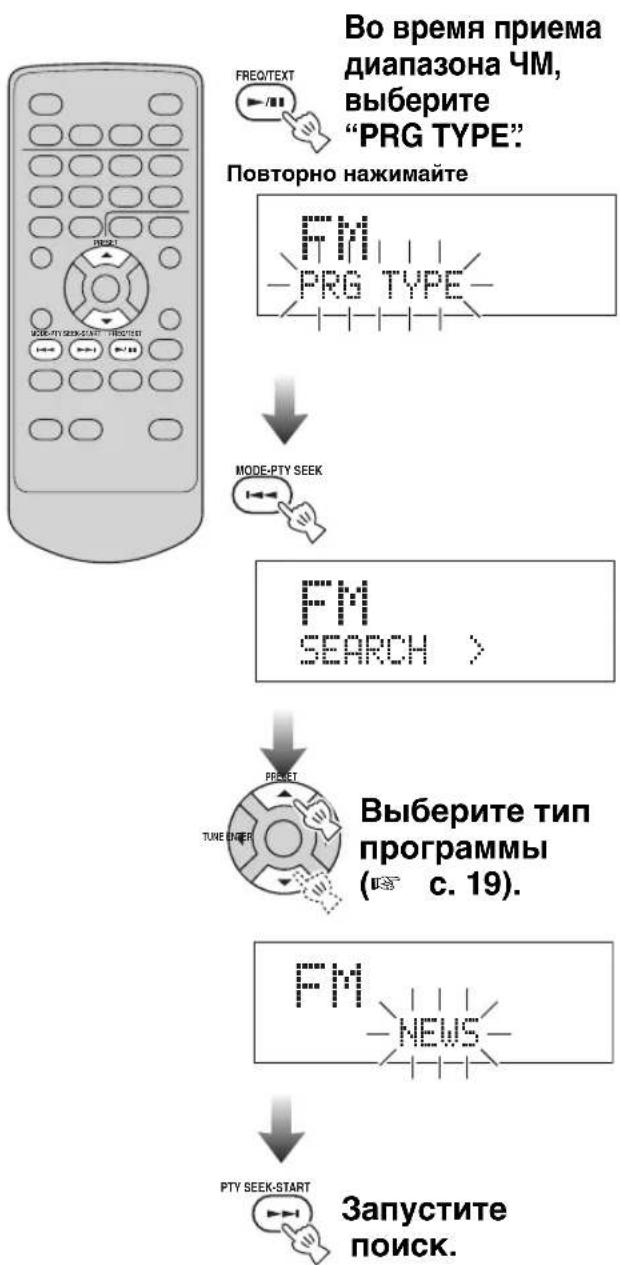

MODE-PTY SEEK PRESETTUNE ENTER PTY SEEK-START Повторно нажимайте Во время приема диапазона ЧМ,

поиск.Прослушивание ЧМ и АМ радиостанций 19 Ru

■ Доступные типы программ ■ Переключение информационного дисплея Системы Pадиоданных Название радиостанции Тип программы Текстовая информация, относящаяся к радиостанции Те к ущее вре м я Исходный дисплей При слишком слабом сигнале передачи радиостанции Системы Pадиоданных, данный аппарат может неполностью принимать информацию Системы Pадиоданных. В особенности, информация RT (Радиотекст) занимает большинство диапазона, поэтому данная информация может быть менее доступна, по сравнению с другими типами информации. Тип программы Описание NEWS

AFFAIRS Текущие актуальные

INFO Общая информация SPORT

VARIED Различные выступления POP M

EASY M Легкое прослушивание LIGHT M Легкая классическая

CLASSICS Классическая музыка для

OTHER M Другие виды музыки WEATHER Погода и метеорология FINANCE

CHILDREN Программы для детей SOCIAL Общественные дела RELIGION

PHONE IN Прямой эфир TRAVEL Путешествия и туры LEISURE Отдых и хобби JAZZ Джазовая музыка COUNTRY Музыка “кантри” NATION M Национальная музыка OLDIES Другие виды музыки FOLK M Фольклорная музыка DOCUMENT Документальная

TEST Проверочная тревога ALARM Тревога-Тревога!

CLOCK TIME FMÈÑÏÎËÜÇÎÂÀÍÈÅ ÔÓÍÊÖÈÉ ÒÀÉÌÅÐÀ 20 Ru Данная функция используется для включения под ваш любимый CD или радиопрограмму, др. Данная функция также используется для автоматической установки данного аппарата в режим ожидания после определенного промежутка времени. Использование функций таймера

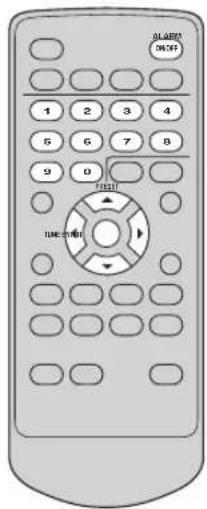

SOUND1VOL 12 ■ Настройка таймера включения PRESETTUNE ENTER Отрегулируйте настройки будильника. W/X Перемещение по параметрам будильника. S/T Переключение параметров будильника.

Для ввода времени, также можно использовать цифровые кнопки.

Как только будильник установлен, можно включать/отключать будильник с помощью ALARM ON/OFF. INPUT/SNOOZE ■ Использование функции короткого сна Воспроизведение возобновляется через 5 минут. ■ Остановка будильника На верхней панели

ALARM MUTE PRESET VOLVOL На верхней панели ALM1 OFF M-F 8:00AM 2 Выберите включение/отключение. 1 Выберите будильник 1/2. Отображение включенного будильника. 4 Установите время будильника. 3 Выберите повторение. M-F: С понедельника по

Daily: Ежедневно Once: Только один раз 5 Выберите звучание будильника CD, FM, AM, USB, SOUND1 (звонок), и SOUND2 (звонок). 6 Отрегулируйте уровень громкости. Когда дисплей отключен, перед выполнением данной настройки, включите

Примечание21 Ru Использование функций таймера

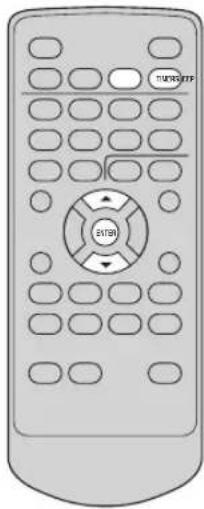

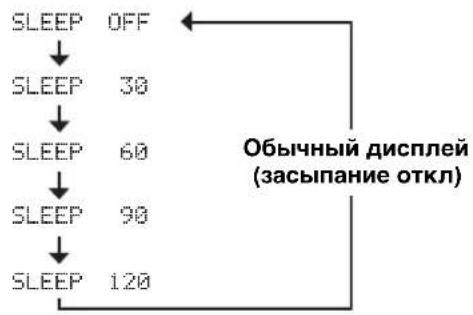

TIMER 01 min Обычный дисплей (засыпание откл) ■ Установка таймера сна Повторно нажимайте. PRESET TUNE ENTER TIMER Отрегулируйте настройку таймера обратного отсчета. ■ Установка таймера обратного отсчета Удобная функция таймера отсчета. Простой таймер напомнит о времени, например, при приготовлении еды или во многих других случаях. TIMER ■ Остановка будильника

INPUT/SNOOZE На верхней панели SLEEP 60 Установите время обратного отсчета (от 1 до 60 минут). PRESET TUNE ENTER 1:23PM 02min 59sec Запускается обратный отсчет.

Для отмены таймера обратного отсчета, дважды нажав TIMER, выберите “OFF”. TIMER OFF Подтвердите. По завершению отсчета, слышатся короткие гудки.

• Через каждые 10 секунд, гудки становятся громче.
• Уровень громкости гудков зависит от уровня громкости данного аппарата

Когда дисплей отключен, перед выполнением данной настройки, включите питание. ПримечаниеÂÎÇÌÎÆÍÛÅ ÍÅÈÑÏÐÀÂÍÎÑÒÈ È ÑÏÎÑÎÁÛ ÏÎ ÈÕ ÓÑÒÐÀÍÅÍÈÞ 22 Ru В случае неисправности данного аппарата, сначала проверьте следующий список. Если невозможно разрешить проблему, следуя предложенным решениям, или если неисправность не указана ниже, отключите и отсоедините данный аппарат от сети, и обратитесь к ближайшему авторизованному дилеру Yamaha или сервис центр. Возможные неисправности и способы по их устранению Общая часть Неисправность Причина Решение Аппарат включается и сразу отключается.Силовой кабель мог быть ненадежно подключен.Убедитесь, что силовой кабель надежно вставлен в розетку (☞ с. 6).Данный аппарат мог получить сильный электрошок от молнии или излишнего статического электричества.Установите данный аппарат в режим ожидания, и отсоедините силовой кабель. Подождите примерно 30 секунд, заново подсоедините силовой кабель, и включите данный аппарат.Звучание от колонок отсутствует.Уровень громкости может быть на низком уровне.Отрегулируйте уровень громкости (☞ с. 8).Может быть включена функция приглушения.Отмените функцию приглушения (☞ с. 8).Может быть выбран неправильный источник приема.Выберите правильный источник приема (☞ с. 8).Установленный в данный аппарат диск может быть несовместим.Используйте диск, поддерживаемый данным аппаратом (☞ с. 25).Звук внезапно пропадает. Может быть установлен таймер сна (☞ с. 21).Включите данный аппарат, и заново начните воспроизведение источника.Данный аппарат не работает соответствующим образом.Данный аппарат мог получить сильный электрошок от молнии или излишнего статического электричества, или может быть отключена подача электроэнергии.Установите данный аппарат в режим ожидания, и отсоедините силовой кабель. Подождите примерно 30 секунд, подсоедините силовой кабель, и включите данный аппарат.Шум исходит от цифрового или высокочастотного оборудования.Данный аппарат может быть близко расположен от цифрового или высокочастотного оборудования.Установите данный аппарат подальше от оборудования.Удалена настройка часов.Питание данного аппарата могло быть прервано на более чем неделю.Надежно подключите силовой кабель к розетке, и заново установите часы ( с. 7). Воспроизведение диска Неисправность Причина Решение Некоторые кнопки управления не работают.Установленный в данный аппарат диск может быть несовместим.Используйте диск, поддерживаемый данным аппаратом (☞ с. 25).Воспроизведение не начинается сразу после нажатия .Диск может быть загрязнен. Начисто протрите диск.Установленный в данный аппарат диск может быть несовместим.Используйте диск, поддерживаемый данным аппаратом (☞ с. 25).При перемещении данного аппарата с холодного помещения в теплое, на читающей диск линзе может образоваться конденсация.Подождите час или два, и попытайтесь снова.На дисплее отображается “No Disc”, хотя в лотке диска содержится диск, или на дисплее отображается “Disc Error”. Установленный в данный аппарат диск может быть несовместим.Извлеките диск и затем убедитесь, поддерживает-ли данный аппарат диск или нет (☞ с. 25).Может быть загрязнен диск или застряло инородное вещество.Извлеките диск и затем начисто протрите диск или извлеките инородное вещество.Диск установлен наоборот. Извлеките диск и затем установите диск этикеточной стороной вверх. 623 Ru Возможные неисправности и способы по их устранению

■ AM Воспроизведение файла MP3/WMA Неисправность Причина Решение Не воспроизводится файл MP3/WMA в устройстве USB. Не распознается устройство USB. Установите данный аппарат в режим ожидания, и заново включите его

Отсоедините устройство, пока данный аппарат находится в режиме ожидания. Затем заново подключите устройство и включите данный

(☞ с. 6). При наличии адаптера переменного тока, поставляемого с устройством, подключите его. Если шаги выше не помогают разрешить проблему, это значит, что устройство USB не может воспроизводиться на данном аппарате. Попытайтесь использовать другое устройство USB. Прием радиоволн Неисправность Причина Решение Функция выбора предустановки (☞ с. 16) недоступна. Предустановленные радиостанции (память) могут быть удалены. Заново предустановите радиостанции (☞ с. 17).

предустановленных радиостанций были

Питание данного аппарата может быть прервано на более чем неделю. Надежно подключите силовой кабель к розетке, и заново предустановите радиостанции (

с. 6). Неисправность Причина Решение Слишком большой шум во время стереофонической трансляции. ЧМ-антенна могла быть ненадежно подключена. Убедитесь, что ЧМ антенна правильно подключена (☞ с. 16). Выбранная радиостанция может находиться далеко от вашего региона, или прием радиоволн в вашем регионе слабый. Для улучшения качества приема сигнала, попробуйте настроиться

с. 17) или используйте многоканальную внешнюю антенну. Прием радиоволн слабый даже при использовании внешней антенны. (Звучание искажено.) Может иметь место многолучевая интерференция или другие радиопомехи. Измените высоту, направление, и размещение антенны. Неисправность Причина Решение Слишком большой шум во время трансляции. Шум может быть вызван атмосферным электричеством, молнией, флуоресцентными лампами, моторами, или термостатными электроприборами. Для уменьшения шума, подключите внешнюю антенну и улучшите заземление. Однако, трудно избавиться от таких типов шума. Если данный аппарат расположен слишком близко от телевизора, шум может происходить особенно вечером. Установите данный аппарат подальше от телевизора. Функция автоматической настройки (

с. 18) недоступна. Рамочная АМ-антенна могла быть ненадежно подключена. Убедитесь, что рамочная АМ антенна правильно подключена (

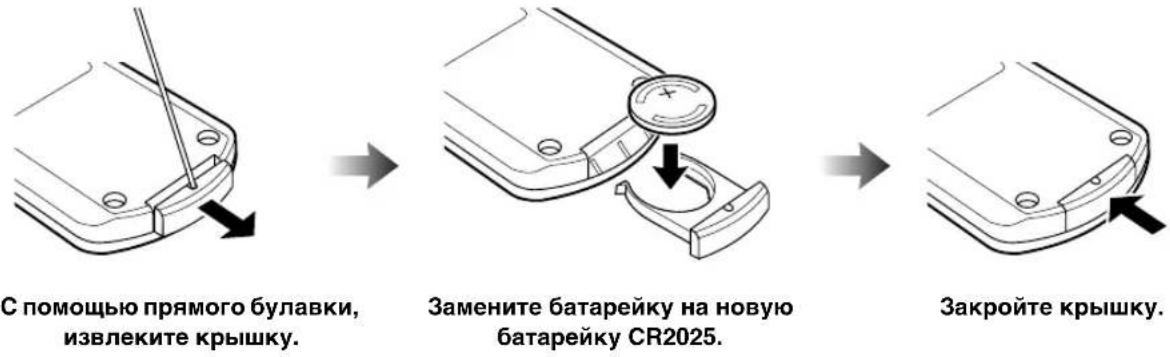

с. 16).24 Ru Возможные неисправности и способы по их устранению ■ Замена батарейки в пульте ДУ При уменьшении диапазона управления пульта ДУ, замените батарейку.

• Вставляйте батарейку в соответствии с обозначениями полярности (+ и –).

• Если батарейки закончились, немедленно извлеките их из пульта ДУ для предотвращения взрыва или протекания

• Если батарейки начали протекать, немедленно избавьтесь от них. Соблюдайте предосторожность и избегайте контакта кислоты протекающей батарейки с кожей или одеждой.

• Перед установкой новых батареек, начисто вытрите отделение для батареек.

• Выбрасывайте батарейки в соответствии с местными правилами.

Неисправность Причина Решение Пульт ДУ не работает надлежащим образом. Может быть пульт ДУ используется вне его диапазона управления. Подробнее о рабочем диапазоне пульта ДУ, смотрите “Использование пульта ДУ” (

с. 5). Сенсор ДУ на данном аппарате может быть подвержен прямому попаданию солнечных лучей или освещения (флуоресцентные лапмы инвертерного типа). Измените освещение или направление данного аппарата. Может быть закончилась

Поменяйте батарейку на новую (смотрите ниже). Между сенсором данного аппарата и пультом ДУ имеются препятствия. Уберите препятствия. С помощью прямого булавки, извлеките крышку. Замените батарейку на новую батарейку CR2025. Закройте крышку. Примечания25 Ru

Данный аппарат разработан для использования с аудио CD, CD-R, и CD-RW. Также, данный аппарат может воспроизводить 8 см компакт-диски.

Данный аппарат может воспроизводить диски, содержащией любой из логотипов выше. Логотип диска отпечатан на диске и упаковке диска. Не устанавливайте никакие другие типы дисков в данный аппарат. Это может привести к поломке данного

Данный аппарат может воспроизводить следующие диски с данными (Для MP3 и WMA файлов, слова в скобках обозначают поддерживаемую частоту выборки и битовую

– MP3 файлы, записанные на CD-R/RW (частота дискретизации 44,1, 48 кГц/32, 64, 96, 128, 192, 256, или 320 кб/сек и MP3 файлы, закодированные с переменной битовой скоростью (CBR и VBR)) – WMA файлы, записанные на CD-R/RW (частота дискретизации 44,1 кГц/192 кб/сек или менее и WMA файлы, закодированные с переменной битовой скоростью (CBR и VBR)) – ISO 9660 для CD-R/RW

• CD-R/RW не воспроизводятся, пока они не

• В зависимости от характеристик диска или условий записи, некоторые диски не могут воспроизводиться.

• Не используйте диски нестандартной формы, например, диск в форме сердца.

• Не используйте диски с множеством царапин на поверхности.

• WMA файлы с защитой авторских прав не могут воспроизводиться на данном аппарате.

• Частота выборки 48 кГц уменьшается до 44,1 кГц для воспроизведения.

• Не прикасайтесь к поверхности диска. Удерживайте диск за край (и центральное отверстие).

• Не оставляйте диск в лотке диска, если он не воспроизводится.

• Не используйте карандаш или острый маркер для записи на диске.

• Не наклеивайте ленту, наклейку, клей, или другие наклейки на диск.

• Не используйте защитного покрытия для предотвращения царапин.

• Не используйте диск с поверхностью, на которой можно выполнить печать с использованием продаваемых принтеров для этикеток.

• Не оставляйте диск в местах, подверженных прямому воздействию солнечных лучей, высокой температуре, повышенной влажности, или слишком пыльных местах.

• При загрязнении диска, чисто протрите его сухой тканью, начиная с центра к краям. Не используйте очистители записи или разбавители для краски.

• Во избежание сбоев в работе, не используйте продаваемые очистители линзы.

• Не вставляйте более одного диска в отверстие для диска за один раз. Это может привести к поломке данного аппарата и дисков.

• При прослушивании 8 см диска, вставляйте диск без адаптера 8 см диска.

• Не вставляйте никакие посторонние предметы в отверстие для диска.

• Не устанавливайте треснутый, деформированный, или диск с остатками клея. Примечания по дискам Информация о диске

Обращение с диском ПредупреждениеÑÏÐÀÂÎ÷ÍÈÊ 26 Ru ■ MP3 (MPEG-1 Audio Layer-3) Один из методов сжатия звучания, используемый MPEG. Он использует метод безвозвратного сжатия, который архивирует с высоким уровнем сжатия путем сокращения данных в звучании, трудно уловимом для человеческого слуха. Этот метод может сжимать данные примерно на 1/11 (128 кб/сек) с одновременным сохранением одинакового качества звучания, как на музыкальных CD. ■ WMA (Windows Media Audio) Метод сжатия звучания, разработанный Microsoft Corporation. Он использует метод безвозвратного сжатия, который архивирует с высоким уровнем сжатия путем сокращения данных в звучании, трудно уловимом для человеческого слуха. Этот метод может сжимать данные примерно на 1/22 (64 кб/сек) с одновременным сохранением одинакового качества звучания, как на музыкальных CD. ■ Частота стробирования Количество выборок (процесс для оцифрования аналоговых сигналов) в секунду. В принципе, чем выше частота амплитудно-импульсной модуляции, тем шире диапазон частот для воспроизведения, и чем больше скорость квантованных битов, тем чище воспроизведение уровней звучания. ■ PCM (Pulse Code Modulation) Сигнал, преобразованный в цифровой формат без сжатия. CD записывается с 16-битовым звучанием при 44,1 кГц.

CD можно разделить на несколько сегментов (дорожек). Каждое разделение известно как номер дорожки. ■ РАЗДЕЛ ПРОИГРЫВАТЕЛЯ Система воспроизведения

• Продолжительность эмиссии................................. постоянная

• Выход лазера .................................................. макс. 44,6 µВатт* *Данный выход - это значение, измеренное на расстоянии примерно 200 мм от поверхности линзы объектива на Оптическом блоке захвата. ■ РАЗДЕЛ УСИЛИТЕЛЯ

• Минимальное среднеквадратическое выходное напряжение на канал..................................... 10 Ватт + 10 Ватт
• Чувствительность приема/Импеданс PORTABLE.......................................................... 300 мВ/47 кΩ
• Выходной уровень/Импеданс PHONES (макс. громкость)................................ 470 мВ/32 Ω ■ РАЗДЕЛ ТЮНЕРА

Диапазон настройкиМодели для С.Ш.А. и Канады ...................87,5 до 108,0 МГцДругие модели...........................................87,50 до 108,00 МГц

• Напряжение Модели для С.Ш.А. и Канады.............................................. 120 В переменного тока, 60 ГцДругие модели............................ 100 до 240 В переменного тока, 50/60 Гц
• Энергопотребление .........................................................20 Ватт

• Энергопотребление в режиме ожидания ........................................................................ 1,0 Ватт или менее
• Габариты (Ш x В x Г) ................................. 300 x 141,5 x 200 мм

• Вес............................................................................................2,7 кг Технические характеристики могут изменяться без предварительного уведомления.
