РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Antimite UV JV12 JIMMY

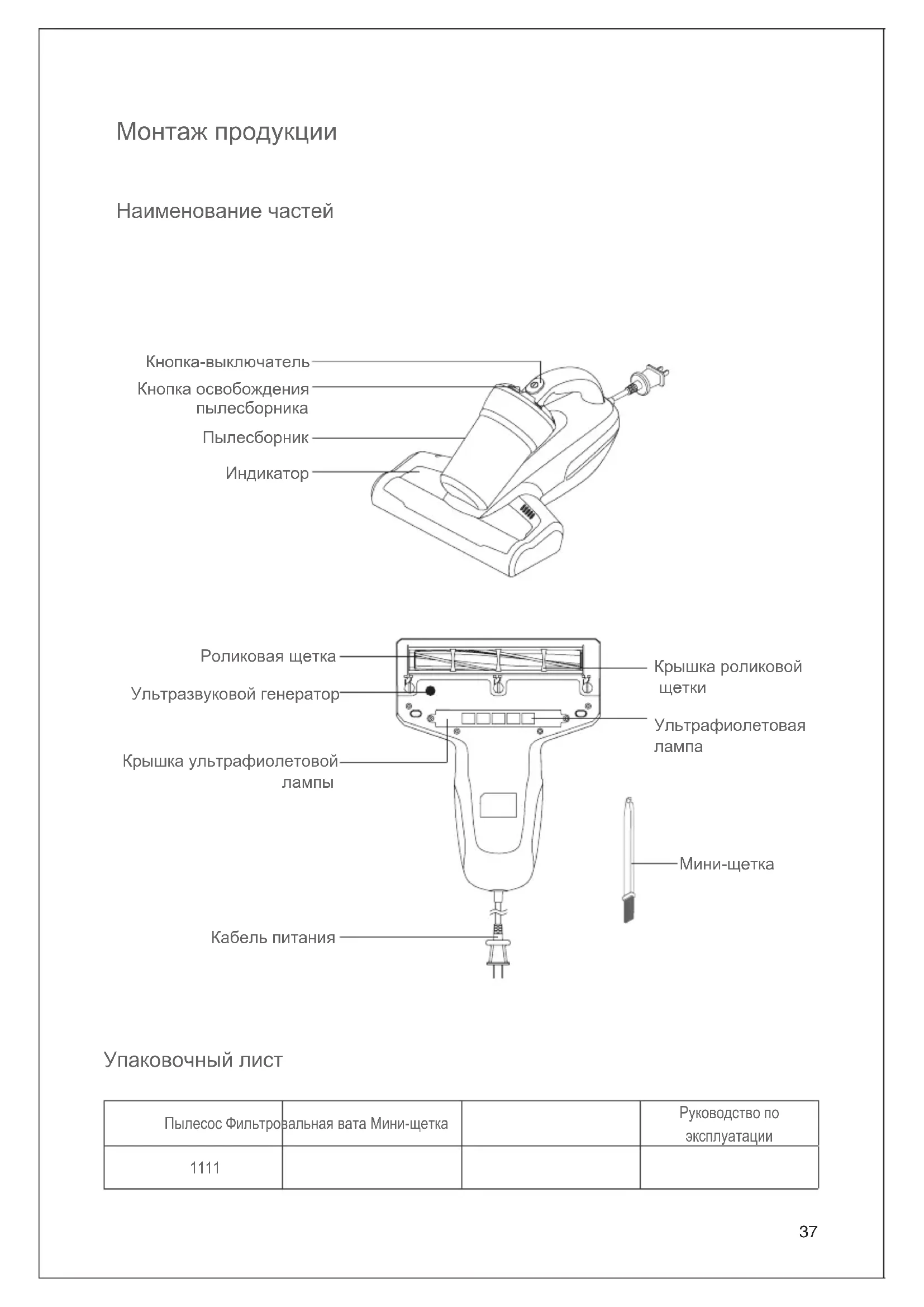

Роликовая щетка Ультразвуковой генератор Кабель питания Крышка ультрафиолетовой

Упаковочный лист Пылесос Фильтровальная вата Мини-щетка Руководство по эксплуатации

Крышка роликовой щетки38 Использование продукции Описание функции Вставьте вилку в розетку, нажмите кнопку- выключатель, машина запускает режим всасывания пыли + постукивания + удаления пылевых клещей и загорается индикатор, снова нажмите кнопку-выключатель, машина перестает работать(Рис. 1).

во избежание несчастных случаев ультрафиолетовая лампа работает только в пределах 5 см от облучаемого объекта, и угол наклона машины не должен превышать 30 градусов. За пределами этого диапазона ультрафиолетовая лампа погаснет автоматически. В этом случае индикатор загорается, показывая, что ультрафиолетовая лампа работает нормально. Очистка и обслуживание Очистка пылесборника 1.Выключите машину, выньте вилку кабеля, отцентрируйте машину, нажмите кнопку освобождения пылесборника и поднимите пылесборник вверх по направлению стрелки (рис. 2). 2.Держите пылесборник и его крышку двумя руками, поверните крышку по направлению стрелки на пылесборнике и его крышке (Рис.

3) для удаления крышки с пылесборника, и

снимите циклон и фильтровальную вату для очистки (Рис. 4). 3.Осторожно постукивайте по фильтровальной вате, а не в противоположном направлении во избежание засорения фильтровальной ваты (Рис. 5). 4.Удалите пыль и другой мусор из металлической

ИндикаторКнопка освобождения пылесборникаКрышкапылесборника Фильтровальная ватаФильтровальная вата Ручка крышки роликовой щеткиКрышка вторичного циклонаКожух вторичного циклонаКнопкßßательМини-щетка Постукивание вниз Вторичный пылевой цилиндр сетки и пластикового элемента циклонной системы с помощью щетки (Рис. 6). 5.После очистки пылесборника снимите циклон, и поверните согласно рис. 6, чтобы отделить кожух и крышку вторичного циклона и вторичный пылевой цилиндр для очистки (рис. 7).39

После очистки соберите их в обратном порядке, не забудьте демонтировать фильтровальную вату, в противном случае машина может быть повреждена.

если в пылесборнике слишком много пыли, можно очистить пылесборник водой или нейтральным реагентом и протирать его сухой тканью. Фильтровальную вату нельзя часто промыть водой, можно удалить пыль путем постукивания. Потом монтируйте пылесборник и фильтровальную вату в машину после того, как они полностью высохли. Очистка роликовой щетки После выключения машины и вынимания вилки из розетки поверните ручку на крышке роликовой щетки с помощью монеты или плоского предмета из в (Рис. 8), поверните и снимите крышку роликовой щетки, затем снимите роликовую щетку для очистки (Рис. 9). После очистки роликовой щетки сначала наденьте шестигранную шестерню головки роликовой щетки в ремень (Рис. 7), затем вставьте шестигранную головку роликовой щетки в основание, потом вставьте четырехгранную головку роликовой щетки на другом конце в основание, чтобы завершить сборку роликовой щетки (Рис. 10).

Шестигранная шестерня головки роликовой

Шестигранная головка роликовой

Крышка роликовой щетки 10-1 10-2 10-3

Четырехгранная головкароликовой

при очистке роликовой щетки обязательно обеспечьте отсоединение источника питания во избежание случайного запуска роликовой щетки и причинения травм людям. После выключения машины и отсоединения источника питания выверните винт крышки ультрафиолетовой лампы для удаления крышки с помощью крестообразной отвертки, потом осторожно протрите поверхность ультрафиолетовой лампы сухой тканью. После очистки соберите их в обратном порядке.

при очистке ультрафиолетовой лампы, обязательно обеспечьте отсоединение источника питания во избежание причинения травм людям из-за поражения током.40 Ежедневное обслуживание и хранение После каждого использования рекомендуется очистить пылесборник и фильтровальную вату для следующего использования. Если пылесборник полон пыли во время использования, рекомендуется очистить его немедленно во избежание влияния на эффект использования. Рекомендуется покупать и заменить фильтровальную вату в назначенном месте через 30-50 часов рабочего времени (в зависимости от её конкретной ситуации использования) во избежание влияния на характеристики всей машины. Ультрафиолетовое излучение имеет слабую проникающую способность, любая бумага, свинцовое стекло, пластмасса могут значительно снизить интенсивность ультрафиолетового излучения. Поэтому пыль и масляные пятна на лампе могут напрямую влиять на ее проникающую способность. Ультрафиолетовую лампу следует регулярно очистить во избежание влияния на проникающую способность и интенсивность ультрафиолетового излучения. Не прикасайтесь к ультрафиолетовой лампе рукой, так как пятно повлияет на проникающую способность.41 Особые замечания Перед использованием данной машины, внимательно прочитайте настоящее руководство по эксплуатации и сохраните его надлежащим образом для дальнейшего использования. Настоящая продукция относится к электрическому прибору. Никогда не оставляйте машину без присмотра. Выключите питание и выньте вилку кабеля, если машина не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током. При очистке, ремонте или временном отключении машины обязательно выключите

Храните кабель питания далеко от острых предметов и не тяните кабель для перемещения машины во избежание повреждения кабеля. Не используйте машину для всасывания горячих предметов, таких как уголь, окурки, острых предметов, таких как битое стекло, легковоспламеняющихся и взрывоопасных веществ, таких как агрессивная жидкость, бензин, спирт, в противном случае вся машина может быть повреждена или может возникнуть пожар, что может привести к травме

Не используйте данную машину для всасывания воды или влажной пыли, а также храните её от дождя и воды, не используйте во влажных местах (таких как ванная, туалет, прачечная и т.д.) во избежание неисправностей. Храните машину далеко от нагревательных приборов и не под прямыми солнечными лучами во избежание пожара. Не позволяйте детям играть или управлять машиной во избежание несчастных случаев. Избегайте длительной работы машины, когда всасывающее отверстие засорено, чтобы не повредить машину. Настоящая продукция оснащена ультрафиолетовой лампой, не смотрите на дно машины при включенном питании во избежание вреда ультрафиолетовых лучей для тела человека. Не поставьте растения под ультрафиолетовыми излучениями во избежание их повреждения. Не используйте ультрафиолетовое излучение в одном месте постоянно, это может привести к повреждению очищаемого объекта. Не садитесь на данную машину во избежание её повреждения. Не снимайте крышку роликовой щетки и не толкайте крышку наружу при включении или эксплуатации машины во избежание её повреждения. Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью.42 Устранение неисправностей Пожалуйста, проверьте следующие вопросы перед сдачей продукции на ремонт. Если имеются другие неисправности после принятия следующих решений, немедленно обратитесь к назначенному сервисному отделу за ремонтом и заменой. Неисправность Возможная причина Решение

Вилка подключена не плотно Проверить вилку на плотность В розетке нет тока Проверить розетку Кнопка-выключатель не нажат Нажать на кнопку-выключатель

всасывающая сила Отверстие всасывания засорено Очистить отверстие всасывания Накопление слишком много пыли в фильтровальной вате пылесборника Очистить пылесборник и фильтровальную вату Накопление слишком много пыли на циклоне Очистить циклон Накопление слишком много пыли в фильтровальной вате приводит к запуску протектора Очистить фильтровальную

Ультрафиолетовая лампа не работает Поверхность очищаемого объекта имеет низкий коэффициент отражения или ультрафиолетовая лампа находится слишком далеко от очищаемого объекта. При нормальных условиях ультрафиолетовая лампа запускается при условии, что машина находится на расстоянии 5см от очищаемого

Машина остановилась на байковом одеяле Переместить машину вперед и назад на байковом одеяле Машина находится в вертикальном положении. Машина наклонена не более чем на 30 градусов. Прозрачный лист на инфракрасном датчике на дне машины загрязнен или на нем слишком много пыли Очистить прозрачный лист на датчике с помощью полусухой хлопчатобумажной ткани. Ультрафиолетовая лампа

Обращаться к послепродажному отделу за заменой ультрафиолетовой лампы43 Неисправность Возможная причина Решение Машина вдруг отключается Пылесборник полон пыли Во избежание перегрева двигателя машины добавлен механизм защиты от перегрева. При перегреве двигателя прекратите его использование, удалите забивки, и подождите два часа перед использованием. Отверстие всасывания машины

Фильтровальная вата засорена

Роликовая щетка обвиваема посторонними предметами Открыть крышку роликовой щетки в соответствии с требованиями и очистите её для использования Ремень отсоединен или сломан Открыть крышку роликовой щетки в соответствии с Руководством по эксплуатации, проверить ремень на предмет отсоединения или разлома, и заменить ремень в назначенном

Технические параметры Модель JV12 Номинальное напряжение 230V- Номинальная частота 50Hz Номинальная мощность 400W44 Ультрафиолетовая

Главная двигатель Двигатель напольной

Информация о завод-изготовителе Завод-изготовитель Kingclean Electric Co., Ltd

Китай, пров. Цзянсу, г. Сучжоу, новый район, ул. Сянъянлу 1, 21500945

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Возможны изменения без предварительного уведомления. Указание по поводу гарантии этот продукт имеет один года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей. Двигатель напольной щеткиWeb:www.jimmyglobal.com Email:[e-mail] Contact us -we'll get back within 1 business day. jimmytechnology 1K-01
