MANUALE UTENTE Antimite UV JV12 JIMMY

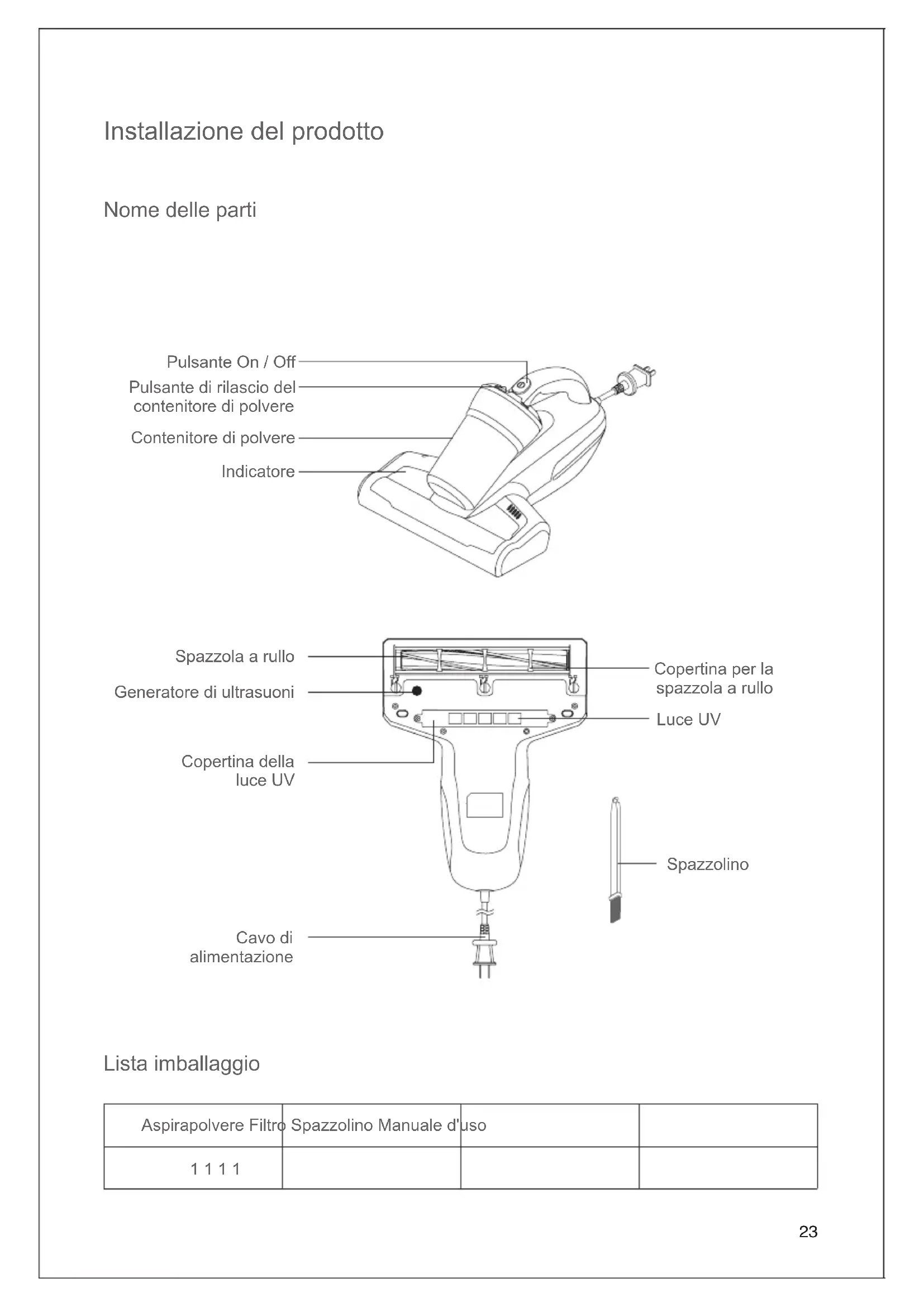

Spazzolino Luce UV Copertina per la spazzola a rullo24 Come usare Descrizione della funzione Inserire la spina nella presa, premere il pulsante on / off, la macchina è in modalità di aspirazione + schiaf + UV, tutti gli indicatori si accendono. Premere di nuovo il pulsante on / off, la macchina smette di funzionare (Fig 1). Avviso: per motivi di sicurezza, la luce UV funziona solo entro 3 cm sopra l'oggetto e meno di 30 gradi di inclinazione. Altrimenti, la luce UV si spegnerà automaticamente. Pulizia e manutenzione Pulizia del contenitore di polvere

Spegnere la macchina e scollegare il cavo di alimentazione. Quindi premere il pulsante di rilascio e sollevare verso l'alto (Fig 2).

Tenere il contenitore di polvere e il coperchio del contenitore di polvere separatamente, ruotare il coperchio del contenitore di polvere in senso antiorario (Fig 3), rimuoverlo dal contenito- re di polvere per pulirlo (Fig 4).

3. Non toccare il filtro sul retro in caso di

Pulire il filtro metallico a ciclone con lo spazzolino in dotazione (Fig 6). 5.Dopo aver pulito il contenitore di polvere, ruotare il ciclone (secondo la freccia nella Fig 6), separare il cappuccio del ciclone secondario, la copertura superiore del ciclone secondario ed il ciclone interno per pulire(Fig 7). 6.Dopo la pulizia, assemblare le parti in ordine

IndicatorePulsante di rilascio del contenitore di polvereCoperchio del contenitore di polvere FiltroFiltro Ciclone Manopola di copertura della spazzola a rulloCopertura superiore del ciclone secondarioCiclone internoCappuccio del ciclone secondarioPulsante On / OffSpazzolino Schiaf verso il basso inverso. Non perdere il ltro, il ltro mancante può causare guasti al prodotto. Avviso: utilizzare acqua o reagenti neutri per pulire il contenitore di polvere e asciugarlo con panni asciutti. Il ltro non può essere lavato frequentemente. Assicurarsi che il ltro e il contenitore di polvere siano completamente asciutti prima di un altro utilizzo.25 Pulizia della spazzola a rullo Spegnere la macchina e scollegare il cavo di alimentazione, ruotare la manopola di blocco con una moneta o altri oggetti piatti dalla posizione di blocco alla posizione di sblocco (Fig.

8) per rimuovere il coperchio e la spazzola a

rullo per pulire (Fig 9). Dopo la pulizia della spazzola a rullo, innestare prima il lato con ingranaggio esagonale nella base e premere l'altro lato. Installare il coperchio nell'ordine inverso rispetto alla rimozione (Fig. 10). Avviso: per motivi di sicurezza, spegnere la macchina e scollegare il cavo di alimentazione prima di pulire la spazzola a rullo. Pulizia e manutenzione della luce UV Spegnere la macchina, scollegare il cavo di alimentazione e rimuovere il coperchio della luce UV con un cacciavite a croce, pulire la luce UV con un panno asciutto. Dopo la pulizia, rimontare le parti in ordine inverso. Avviso: per motivi di sicurezza, assicurarsi di spegnere la macchina e scollegare il cavo di alimentazione prima di

Spazzola a rullo Cintura Ingranaggio esagonale Lato esagonale Lato a quattro angoli Copertina per la spazzola a rullo 10-1 10-2 10-3

Copertina della luce UV pulire la luce UV in caso di scosse elettriche. Manutenzione e conservazione Si prega di pulire il contenitore di polvere e il ltro dopo ogni utilizzo per un ulteriore utilizzo. Se il contenitore di polvere viene riempito di polvere durante l'uso, si consiglia di pulirlo immediatamente, altrimenti inuirà sull'effetto dell'uso. Si consiglia di sostituire un ltro dopo 30- 50 ore di lavoro (a seconda della situazione specica) per un migliore utilizzo. La penetrazione dei raggi ultravioletti è debole, qualsiasi carta, vetro o plastica potrebbe ridurre notevolmente l'intensità delle radiazioni ultraviolette. Pertanto, le macchie di polvere e olio sul tubo inuiranno direttamente sulla sua capacità di penetrazione. Il tubo della lampada a raggi ultravioletti deve essere pulito regolarmente per evitare di influenzare la trasmissione ultravioletta e l'intensità di irraggiamento. Non toccare il tubo UV poiché lo sporco potrebbe inuenzare l'effetto della luce UV.26 Precauzioni Leggere attentamente questo manuale di istruzioni prima dell'uso e conservarlo correttamente per usi futuri. Questo prodotto è un apparecchio elettrico, non lasciare mai la macchina in funzione senza supervisione. Spegnere l'interruttore di alimentazione e scollegare il cavo di alimentazione se la macchina deve essere inattiva. Non scollegare il cavo di alimentazione con mani umide in caso di scosse elettriche. Tagliare la fonte di alimentazione in manutenzione o fuori servizio. Tenere il cavo di alimentazione lontano da oggetti appuntiti e non trascinarlo per spostare la macchina in caso di danni al cavo. Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigarette, oggetti appuntiti come vetri rotti, liquidi corrosivi, materiali inammabili ed esplosivi come benzina e alcol. Altrimenti, potrebbe danneggiare l'intera macchina o provocare un incendio, che potrebbe causare incidenti come lesioni personali. Non utilizzare questo prodotto per pulire acqua o polvere bagnata. Non utilizzarlo in luoghi umidi (come bagno, toilette, lavanderia, ecc.) per evitare malfunzionamenti. Non posizionare la macchina in prossimità di apparecchi di riscaldamento o esporla alla luce solare diretta in caso di pericolo di incendio. Tenere questo prodotto fuori dalla portata di persone speciali come i bambini senza la supervisione di un adulto. Non utilizzare la macchina con la bocca di aspirazione bloccata in caso di danni al prodotto. Il prodotto è dotato di luce UV, per motivi di sicurezza, non guardare il fondo della macchina quando è accesa in caso di danni ai raggi ultravioletti. Si prega di non lasciare che i raggi ultravioletti irradino le piante, in modo da non danneggiare le piante. Si prega di non utilizzare i raggi ultravioletti in un punto in modo continuo, in quanto ciò potrebbe causare danni all'oggetto di pulizia. NON sedersi su questo prodotto in caso di lesioni personali e danni al prodotto. Non rimuovere la copertina per spazzola a rullo né forzare la copertina verso l'esterno quando la macchina è accesa per motivi di sicurezza. Questo prodotto può essere utilizzato SOLO per la pulizia di tessuti come materassi, coperte, cuscini, divani, ecc.27 Se il cavo di alimentazione è danneggiato, chiedere aiuto professionale al produttore e ad altri professionisti per motivi di sicurezza. Risoluzione dei problemi Se l'errore persiste dopo aver adottato le seguenti soluzioni, contattare immediatamente l'assistenza post- vendita o il distributore locale. Problemi Possibili ragioni Soluzione Mancanza di corrente. Il cavo di alimentazione non è inse- rito saldamente. Inserire saldamente il cavo di ali- mentazione. Nessuna alimentazione alla presa elettrica. Controllare la presa Interruttore di alimentazione non premuto. Premere il pulsante di On / Off. Bassa potenza di aspirazione Porta di aspirazione intasata. Pulire la porta di aspirazione. Accumulo di polvere sul ltro. Pulire il contenitore di polvere ed il ltro. Accumulo di polvere sul ciclone Pulire il ciclone. Accumulo di polvere sul ltro. Pulire il ltro. La luce UV non funziona La supercie dell'oggetto da puli- re ha uno scarso riesso o è trop- po lontana dall'oggetto da pulire. In circostanze normali, la macchina accende automaticamente la luce ultravioletta quando si trova a circa 5 cm dall'oggetto da pulire. La macchina si è fermata su una coperta. Si prega di spostarsi avanti e indi- etro sulla coperta. La macchina è posizionata in po- sizione verticale. Macchina inclinata non più di 30 gradi. Il foglio trasparente sulla sonda a infrarossi sul fondo della mac- china è bloccato da sporco o pol- vere Pulire il foglio trasparente sulla sonda con un panno mezzo asciut- to. Danni alla luce UV. Contattare l'assistenza post-vendi- ta per sostituire la luce UV. La macchina ha smesso improvvisamente di funzionare Coperchio del contenitore di pol- vere Al ne di evitare il surriscaldamen- to del motore di questo prodotto, è stato aggiunto un meccanismo di sicurezza per evitare il surriscal- damento. In tal caso, interrom- pere l'utilizzo, eliminare il blocco e sospenderlo per due ore prima dell'uso. Porta di aspirazione intasata. Filtro bloccato.28 Parametro Tecnico Modello JV12 Tensione nominale 230V~ Frequenza nominale 50Hz Potenza nominale 400W Schema elettrico Luce UV Motore principale Motore spazzola a rullo Scheda di potenza Scheda di controllo principale Scheda di On/off PCB a infrarossi sinistro Generatore di ultrasuoni PCB a infrarossi destro

Problemi Possibili ragioni Soluzione Spazzola a rullo a smesso di fun- zionare all’im- provviso Materiale estraneo impigliato nella spazzola a rullo. Rimuovere il coperchio e ripulire la spazzola a rullo secondo la guida dell'utente. La cintura è staccata o rotta. Aprire il coperchio della spazzola a rullo secondo le istruzioni per l'uso, verificare se la cintura è staccata o rotta e sostituire la cintura nel punto designato.29 Disposizione La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente. Non smaltire la macchina nei riuti domestici. Si può cambiare senza preavviso. Informazioni su Garanzia Questo prodotto gode di un anno di garanzia per la macchina per il servizio che inizia dalla data di acquisto. La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modifiche all’ apparecchio come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati dalle batterie. Informazioni sul produttore Fabbricante Kingclean Electric Co., Ltd Indirizzo N. 1, strada Xiangyang, nuovo distretto di Suzhou, provincia di Jiangsu, Cina 215009 Motore spazzola a rullo30 Instalación del Producto Nombres de las Partes Botón de encendido/apagado Botón de liberación de la copa de polvo Copa de polvo Indicator Brocha Generador ultrasónico Cable de energía Cubierta de luz UV Lista de paquete Aspiradora Filtro Cepillo Manual de Usuario
