РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSD4107BG RYOBI

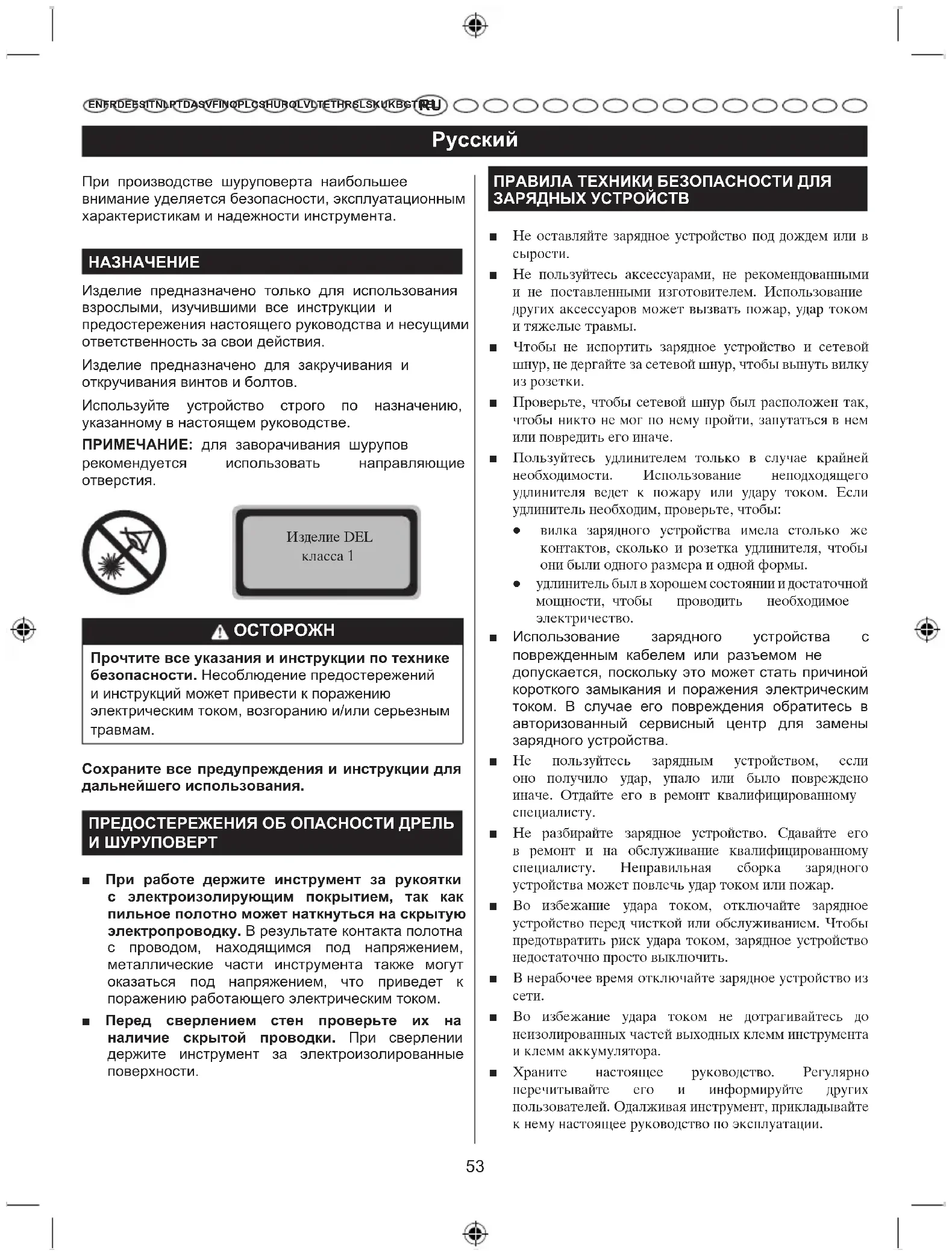

EN FR DE ES IT NL PT DA SV FI NO PL CS HU RO LV LT ET HR SL SK UKBG TR EL При производстве шуруповерта наибольшее внимание уделяется безопасности, эксплуатационным характеристикам и надежности инструмента.

Изделие предназначено только для использования взрослыми, изучившими все инструкции и предостережения настоящего руководства и несущими ответственность за свои действия. Изделие предназначено для закручивания и откручивания винтов и болтов. Используйте устройство строго по назначению, указанному в настоящем руководстве. ПРИМЕЧАНИЕ: для заворачивания шурупов рекомендуется использовать направляющие

Прочтите все указания и инструкции по технике безопасности. Несоблюдение предостережений и инструкций может привести к поражению электрическим током, возгоранию и/или серьезным

Сохраните все предупреждения и инструкции для дальнейшего использования. ПРЕДОСТЕРЕЖЕНИЯ ОБ ОПАСНОСТИ ДРЕЛЬ И ШУРУПОВЕРТ ■ При работе держите инструмент за рукоятки с электроизолирующим покрытием, так как пильное полотно может наткнуться на скрытую электропроводку. В результате контакта полотна с проводом, находящимся под напряжением, металлические части инструмента также могут оказаться под напряжением, что приведет к поражению работающего электрическим током. ■ Перед сверлением стен проверьте их на наличие скрытой проводки. При сверлении держите инструмент за электроизолированные поверхности. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ ЗАРЯДНЫХ УСТРОЙСТВ ■ ç ÓÒÚ‡‚ÎflÈÚ Á‡pfl‰ÌÓ ÛÒÚpÓÈÒÚ‚Ó ÔÓ‰ ‰ÓʉÂÏ ËÎË ‚ Ò˚pÓÒÚË. ■ ç ÔÓθÁÛÈÚÂÒ¸ ‡ÍÒÂÒÒÛ‡p‡ÏË, Ì pÂÍÓÏẨӂ‡ÌÌ˚ÏË Ë Ì ÔÓÒÚ‡‚ÎÂÌÌ˚ÏË ËÁ„ÓÚÓ‚ËÚÂÎÂÏ. àÒÔÓθÁÓ‚‡ÌË ‰pÛ„Ëı ‡ÍÒÂÒÒÛ‡pÓ‚ ÏÓÊÂÚ ‚˚Á‚‡Ú¸ ÔÓʇp, Û‰‡p ÚÓÍÓÏ Ë ÚflÊÂÎ˚ Úp‡‚Ï˚. ■ óÚÓ·˚ Ì ËÒÔÓpÚËÚ¸ Á‡pfl‰ÌÓ ÛÒÚpÓÈÒÚ‚Ó Ë ÒÂÚ‚ÓÈ ¯ÌÛp, Ì ‰Âp„‡ÈÚ Á‡ ÒÂÚ‚ÓÈ ¯ÌÛp, ˜ÚÓ·˚ ‚˚ÌÛÚ¸ ‚ËÎÍÛ ËÁ pÓÁÂÚÍË. ■ èpÓ‚Âp¸ÚÂ, ˜ÚÓ·˚ ÒÂÚ‚ÓÈ ¯ÌÛp ·˚Î p‡ÒÔÓÎÓÊÂÌ Ú‡Í, ˜ÚÓ·˚ ÌËÍÚÓ Ì ÏÓ„ ÔÓ ÌÂÏÛ ÔpÓÈÚË, Á‡ÔÛÚ‡Ú¸Òfl ‚ ÌÂÏ ËÎË ÔÓ‚p‰ËÚ¸ Â„Ó Ë̇˜Â. ■ èÓθÁÛÈÚÂÒ¸ Û‰ÎËÌËÚÂÎÂÏ ÚÓθÍÓ ‚ ÒÎÛ˜‡Â Íp‡ÈÌÂÈ ÌÂÓ·ıÓ‰ËÏÓÒÚË. àÒÔÓθÁÓ‚‡ÌË ÌÂÔÓ‰ıÓ‰fl˘Â„Ó Û‰ÎËÌËÚÂÎfl ‚‰ÂÚ Í ÔÓʇpÛ ËÎË Û‰‡pÛ ÚÓÍÓÏ. ÖÒÎË Û‰ÎËÌËÚÂθ ÌÂÓ·ıÓ‰ËÏ, ÔpÓ‚Âp¸ÚÂ, ˜ÚÓ·˚: ● ‚ËÎ͇ Á‡pfl‰ÌÓ„Ó ÛÒÚpÓÈÒÚ‚‡ ËÏ· ÒÚÓθÍÓ Ê ÍÓÌÚ‡ÍÚÓ‚, ÒÍÓθÍÓ Ë pÓÁÂÚ͇ Û‰ÎËÌËÚÂÎfl, ˜ÚÓ·˚ ÓÌË ·˚ÎË Ó‰ÌÓ„Ó p‡ÁÏÂp‡ Ë Ó‰ÌÓÈ ÙÓpÏ˚. ● Û‰ÎËÌËÚÂθ ·˚Î ‚ ıÓpÓ¯ÂÏ ÒÓÒÚÓflÌËË Ë ‰ÓÒÚ‡ÚÓ˜ÌÓÈ ÏÓ˘ÌÓÒÚË, ˜ÚÓ·˚ ÔpÓ‚Ó‰ËÚ¸ ÌÂÓ·ıÓ‰ËÏÓ ˝ÎÂÍÚp˘ÂÒÚ‚Ó. ■ Использование зарядного устройства с поврежденным кабелем или разъемом не допускается, поскольку это может стать причиной короткого замыкания и поражения электрическим током. В случае его повреждения обратитесь в авторизованный сервисный центр для замены зарядного устройства. ■ ç ÔÓθÁÛÈÚÂÒ¸ Á‡pfl‰Ì˚Ï ÛÒÚpÓÈÒÚ‚ÓÏ, ÂÒÎË ÓÌÓ ÔÓÎÛ˜ËÎÓ Û‰‡p, ÛÔ‡ÎÓ ËÎË ·˚ÎÓ ÔÓ‚pÂʉÂÌÓ Ë̇˜Â. éÚ‰‡ÈÚÂ Â„Ó ‚ pÂÏÓÌÚ Í‚‡ÎËÙˈËpÓ‚‡ÌÌÓÏÛ ÒÔˆˇÎËÒÚÛ. ■ ç p‡Á·Ëp‡ÈÚ Á‡pfl‰ÌÓ ÛÒÚpÓÈÒÚ‚Ó. 뉇‚‡ÈÚÂ Â„Ó ‚ pÂÏÓÌÚ Ë Ì‡ Ó·ÒÎÛÊË‚‡ÌË ͂‡ÎËÙˈËpÓ‚‡ÌÌÓÏÛ ÒÔˆˇÎËÒÚÛ. çÂÔp‡‚Ëθ̇fl Ò·Óp͇ Á‡pfl‰ÌÓ„Ó ÛÒÚpÓÈÒÚ‚‡ ÏÓÊÂÚ ÔӂΘ¸ Û‰‡p ÚÓÍÓÏ ËÎË ÔÓʇp. ■ ÇÓ ËÁ·ÂʇÌË ۉ‡p‡ ÚÓÍÓÏ, ÓÚÍβ˜‡ÈÚ Á‡pfl‰ÌÓ ÛÒÚpÓÈÒÚ‚Ó ÔÂp‰ ˜ËÒÚÍÓÈ ËÎË Ó·ÒÎÛÊË‚‡ÌËÂÏ. óÚÓ·˚ Ôp‰ÓÚ‚p‡ÚËÚ¸ pËÒÍ Û‰‡p‡ ÚÓÍÓÏ, Á‡pfl‰ÌÓ ÛÒÚpÓÈÒÚ‚Ó Ì‰ÓÒÚ‡ÚÓ˜ÌÓ ÔpÓÒÚÓ ‚˚Íβ˜ËÚ¸. ■ Ç ÌÂp‡·Ó˜Â ‚pÂÏfl ÓÚÍβ˜‡ÈÚ Á‡pfl‰ÌÓ ÛÒÚpÓÈÒÚ‚Ó ËÁ ÒÂÚË. ■ ÇÓ ËÁ·ÂʇÌË ۉ‡p‡ ÚÓÍÓÏ Ì ‰ÓÚp‡„Ë‚‡ÈÚÂÒ¸ ‰Ó ÌÂËÁÓÎËpÓ‚‡ÌÌ˚ı ˜‡ÒÚÂÈ ‚˚ıÓ‰Ì˚ı ÍÎÂÏÏ ËÌÒÚpÛÏÂÌÚ‡ Ë ÍÎÂÏÏ ‡ÍÍÛÏÛÎflÚÓp‡. ■ ïp‡ÌËÚ ̇ÒÚÓfl˘Â pÛÍÓ‚Ó‰ÒÚ‚Ó. ê„ÛÎflpÌÓ ÔÂp˜ËÚ˚‚‡ÈÚÂ Â„Ó Ë ËÌÙÓpÏËpÛÈÚ ‰pÛ„Ëı ÔÓθÁÓ‚‡ÚÂÎÂÈ. 鉇ÎÊË‚‡fl ËÌÒÚpÛÏÂÌÚ, ÔpËÍ·‰˚‚‡ÈÚÂ Í ÌÂÏÛ Ì‡ÒÚÓfl˘Â pÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË.54

Для предотвращения опасности пожара в результате короткого замыкания, травм и повреждения изделия не опускайте инструмент, сменный аккумулятор или зарядное устройство в жидкости и не допускайте попадания жидкостей внутрь устройств или аккумуляторов. Коррозионные и проводящие жидкости, такие как соленый раствор, определенные химикаты, отбеливающие средства или содержащие их продукты, могут привести к короткому замыканию. íÖïçàóÖëäàÖ ïÄêÄäíÖêàëíàäà ШУРУПОВЕРТ НА 4 В

= 62 dB(A) Погрешность K 3 dB Уровень A-взвешенной звуковой мощности

= 73 dB(A) Погрешность K 3 dB Используйте наушники! Суммарное значение вибрации (сумма векторов по трем координатным осям) определено в соответствии со стандартом EN 60745: Безударное заворачивание

Погрешность K 1.5 m/s² Сверление металла a h,D = 0.8 m/s² Погрешность K 1.5 m/s² éèàëÄçàÖ

17. Ручка, изолированная поверхность захвата

ОСТАТОЧНЫЕ РИСКИ Даже когда изделие используют согласно инструкциям, невозможно полностью устранить факторы риска. Следующие опасности могут возникнуть во время его использования, и во избежание их рабочий должен обратить особое внимание на следующее: ■ Нарушение слуха вследствие шумового воздействия Используйте подходящее средство защиты орга-

■ Повреждение глаз Всегда носите защитные очки при работе с устрой-

■ Травмы, вызываемые вибрацией Ограничивайте воздействие. Следуйте инструкци- ям в разделе "Снижение риска".55

EN FR DE ES IT NL PT DA SV FI NO PL CS HU RO LV LT ET HR SL SK UKBG TR EL ■ Поражение электрическим током при соприкосновении со скрытыми проводами Держите изделие только за изолированные поверхности. ■ Травмы, вызываемые пылью Пыль, образующаяся во время эксплуатации изделия, может привести к повреждению органов дыхания. Используйте надлежащую пылезащит- ную маску с фильтрами, защищающими от проник- новения частиц обрабатываемого материала. СНИЖЕНИЕ РИСКА Сообщалось, что вибрация ручных электроинструментов у отдельных лиц может способствовать состоянию, которое называется синдром Рейно. К симптомам могут относиться покалывание, онемение и побеление пальцев (как при переохлаждении). Считают, что наследственные факторы, охлаждение и влажность, диета, курение и практический опыт способствуют развитию этих симптомов. Ниже приводятся меры, которые может принять оператор для снижения воздействия

■ Одевайтесь теплее в холодную погоду. При работе с устройством пользуйтесь перчатками, чтобы руки и запястья были в тепле. Считается, что холодная погода является основным фактором, способствующим возникновению болезни Рейно (Raynaud’s Syndrome). ■ После каждого этапа работы выполните упражнения для усиления кровообращения. ■ Чаще делайте перерывы в работе. Сократите длительность ежедневного пребывания на открытом воздухе. При появлении каких-либо из указанных симптомов сразу же прекратите работу и обратитесь по их поводу

Продолжительное использование инструмента без перерыва может привести к травмам. При использовании инструмента в течение длительного времени делайте регулярные

ç Á‡·˚‚‡ÈÚÂ, ˜ÚÓ ‡ÍÍÛÏÛÎflÚÓpÌ˚È ËÌÒÚpÛÏÂÌÚ ‚Ò„‰‡ „ÓÚÓ‚ Í p‡·ÓÚÂ. Ç ÌÂp‡·Ó˜Â ‚pÂÏfl Ë ÔpË ÔÂp‚ÓÁÍ ÔpÓ‚ÂpflÈÚÂ, ˜ÚÓ·˚ ÍÛpÓÍ ‚˚Íβ˜‡ÚÂÎfl ·˚Î Á‡·ÎÓÍËpÓ‚‡Ì. êÖÉìãàêéÇäÄ ëàãõ áÄíüÜäà Данный шуруповёрт оборудован регулируемой фиксацией крутящего момента для ввинчивания шурупов различного типа в разные материалы. èp‡‚Ëθ̇fl p„ÛÎËpӂ͇ Á‡‚ËÒËÚ ÓÚ Ï‡ÚÂpˇ· Ë p‡ÁÏÂp‡ ‚ËÌÚÓ‚.56

Сигнал опасности Скорость на холостом ходу Соответствие требованиям СЕ Знак Евразийского Соответствия Сертификат Соответствия № ТС RU C-DE.AE11.B.04234 Срок действия Сертификата Соответствия По 17.09.2020 Некоммерческая организация

сертификации и экспертизы

109044 РФ, город Москва, 3-й

переулок, дом 11 Перед использованием прибора внимательно ознакомьтесь с данной инструкцией. Перед использованием прибора внимательно ознакомьтесь с данной инструкцией. Внутреннее использование. Класс защиты II, двойная изоляция Украинский знак стандартизации Отработанная электротехническая продукция должна уничтожаться вместе с бытовыми отходами. Утилизируйте, если имеется специальное техническое оборудование. По вопросам утилизации проконсультируйтесь с местным органом власти или предприятием розничной торговли.58

EN FR DE ES IT NL PT DA SV FI NO PL CS HU RO LV LT ET HR SL SK UKBG TR EL Транспортировка: Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке. При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Необходимо хранить в сухом месте. Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада температур. Хранение без упаковки не допускается. Срок службы изделия: Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной

Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

W17 Y2015, где Y2015 - год изготовления W17 – неделя изготовления Определить месяц изготовления можно согласно приведенной ниже таблице, на примере 2015 года. Обратите внимание! Количество недель в месяце различается от года в год. Месяц ЯнварьФевраль Март Апрель Май Июнь Июль Август СентябрьОктябрьНоябрь Декабрь Год

Уровень вибрации, приведенный в данном справочном листе, измерен согласно стандартизованным испытаниям, определенным в EN60745 и может использоваться для сравнения различных инструментов. Значение уровня может использоваться для предварительной оценки влияния вибрации. Заявленный уровень вибрации действителен для основного применения инструмента. Однако, если инструмент используется для других целей, с другими приспособлениями, или плохо обслуживается, уровень вибрации может отличаться от указанного. Это может значительно увеличить величину воздействия за общее время работы. При оценке уровня воздействия вибрации следует также принять во внимание время простоев и холостой ход (когда инструмент выключен и когда включен, но работа не производится). Эти факторы могут значительно уменьшить величину воздействия вибрации за общее время работы. Определите дополнительные меры безопасности, защищающие работающего от влияния вибрации: техническое обслуживание инструмента и принадлежностей, недопущение охлаждения рук, соответствующие приемы и распорядок работы.

Помимо законных прав, возникающих при покупке, данное изделие покрывается гарантией в соответствии с приведенными ниже пунктами.

1. Гарантийный период для покупателя составляет 24 месяца с даты

покупки изделия. Дата покупки должна быть подтверждена полностью заполненным гарантийным талоном и чеком о покупке. Данное изделие предназначено только для частного использования покупателем. Поэтому гарантия не распространяется на использование в профессиональных или коммерческих целях.

2. Предусмотрена возможность продления для части изделий линейки

электроинструментов (AC/DC) гарантийного периода с помощью регистрации на сайте www.ryobitools.eu. Право инструмента на продление гарантийного периода четко указано в магазинах и / или на упаковке / и содержится в сопутствующей инструменту документации. Конечный пользователь должен зарегистрировать свой приобретенный инструмент в течение 30 дней с даты покупки. Конечный пользователь может зарегистрировать свой инструмент на продление гарантии в стране своего проживания, если она указана в форме онлайн-регистрации. Кроме того, конечный пользователь должен дать свое согласие на хранение данных, которые необходимо ввести в онлайн-форму и принять правила и условия. Подтверждение регистрации, которое вы получите по электронной почте, заполненный гарантийный талон и оригинальный чек, в котором указана дата покупки, будут служить доказательством продленной гарантии.

3. Гарантия покрывает в течение гарантийного периода все дефекты

качества или материала изделия на дату покупки. Гарантия ограничена ремонтом и / или заменой и не включает никакие другие обязательства, включая, но не ограничиваясь случайными или косвенными убытками. Гарантия становится недействительной, если изделие использовалось не по назначению, вопреки инструкциям, данным в Руководстве пользователя или было неправильно подключено. Настоящая гарантия не распространяется на: – любые повреждения изделия в результате неправильного технического обслуживания или недостаточного ухода за иснтрументом – любые изделия, подвергшиеся изменениям и модификации – любые изделия, оригинальные идентификационные отметки которого (торговая марка, серийный номер) были повреждены, изменены или удалены – любые повреждения, вызванные несоблюдением инструкций Руководства пользователя – любые изделия, не сертифицированные маркировкой "CE" для продажи в Европейском союзе – любые изделия, подвергшиеся попыткам ремонта неквалифицированным работником или без предварительного утверждения компанией Techtronic Industries. – любые изделия, подключенные к неправильному источнику питания (сила тока, напряжение, частота) – любые повреждения, вызванные внешними воздействиями (химические, физические, удары) или посторонними веществами – естественный износ запасных деталей – несоответствующее использование, перегрузка инструмента – использование неутвержденных аксессуаров и неоригинальных запасных деталей – аксессуары электроинструментов, поставляемые с инструментом или приобретаемые отдельно. К этому списку относятся, но не исчерпывают его: сверла шуруповертов, дрелей, абразивные диски, наждачную бумагу, лезвия и боковые направляющие – компоненты (детали и аксессуары), подверженные естественному износу и разрыву, включая, но не ограничиваясь наборы для технического обслуживания, угольные щетки, подшипники, патроны, переходники SDS, кабели питания, дополнительные ручки, футляры для транспортировки, шлифовальные подошвы, пылесборники, трубки для отвода пыли, войлочные шайбы, штыри и пружины ударных ключей и др.

4. Для проведения технического обслуживания изделие следует

направлять в авторизованные сервисные центры RYOBI, указанные для каждой страны в приведенном ниже списке адресов станций сервисного обслуживания. В некоторых странах местные дилеры RYOBI отправляют изделия в сервисные организации RYOBI. При отправке изделия в сервисный центр RYOBI, изделие должно быть безопасно упаковано и не содержать никаких опасных веществ, таких как бензин, должен быть подписан адрес отправителя и сопровождаться кратким описанием неисправности.

5. Ремонт / замена проводится в рамках настоящей гарантии бесплатно.

Он не продлевает гарантию и не начинает новый гарантийный период. Замененные детали и инструменты становятся нашей собственностью. В некоторых странах отправитель должен оплачивать стоимость отправки. Ваши законные права, возникшие при покупке инструмента, остаются неизменными

6. Данная гарантия действительна в Европейском Сообществе,

Швейцарии, Исландии, Норвегии, Лихтенштейне, Турции и России. Вне указанных территорий обращайтесь к своему авторизованному дилеру RYOBI, чтобы узнать, применяются ли условия каких-либо других гарантий. УПОЛНОМОЧЕННЫЙ СЕРВИСНЫЙ ЦЕНТР Чтобы найти ближайший уполномоченный сервисный центр, обратитесь к веб-сайту http://ru.ryobitools.eu/header/service-and-support/service-agents.

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanyНастоящим мы заявляем, что данный продуктШуруповерт 4 Ç (LI-ION)Марка: RYOBIНомер модели: CSD41Диапазон заводских номеров: 46260601000001 - 46260601999999соответствует требованиям следующих Директив ЕС и согласованных стандартов2006/42/EC, 2014/30/EU, 2011/65/EU, EN55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010, EN 61000-3-2:2014, EN 61000-3-3:2013 Документация RoHS соответствует стандарту EN 50581:2012
