РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PD 705 MILWAUKEE

Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè, Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû Пожалуйста прочтите и сохраните эту инструкцию. Pусский

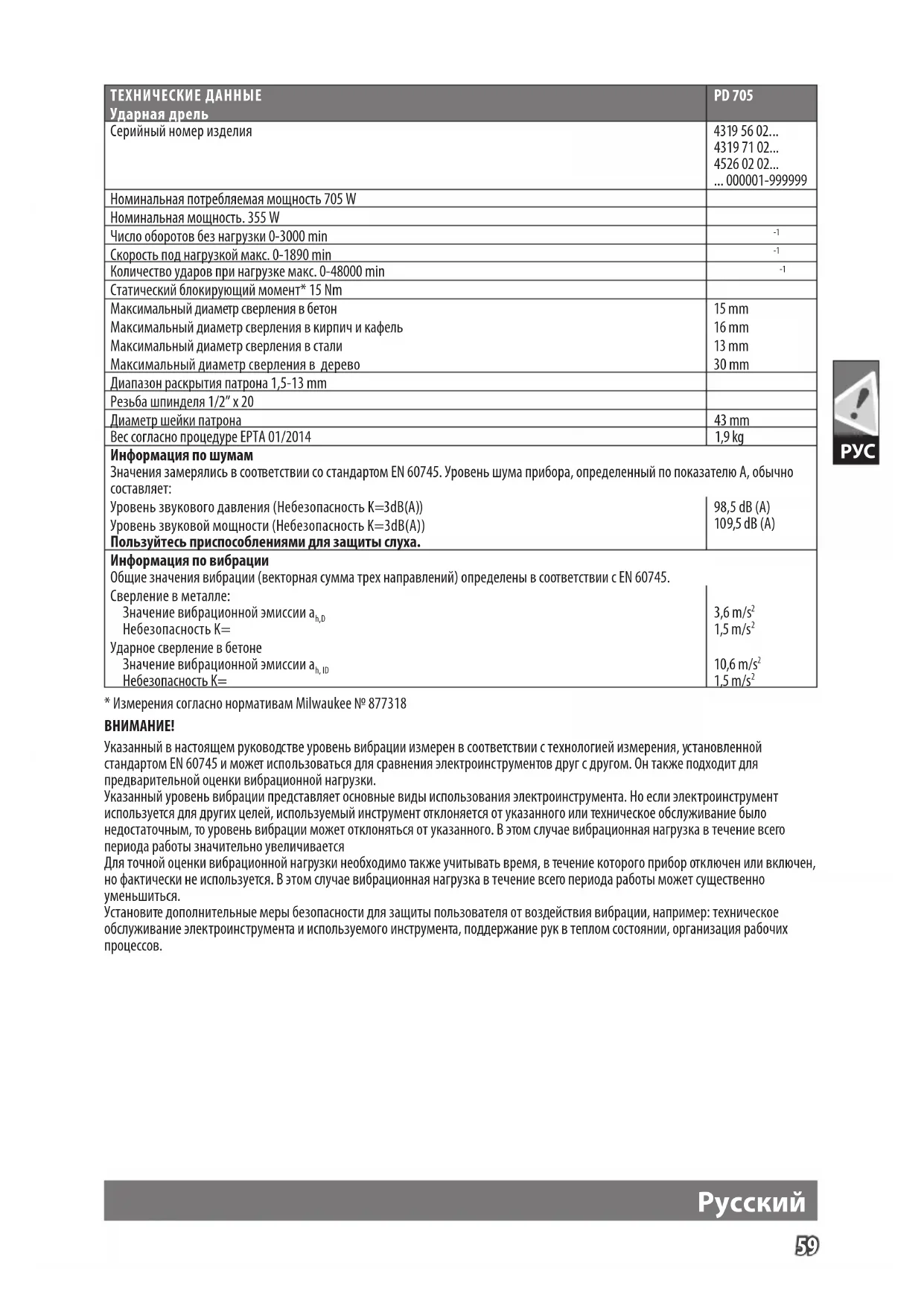

... 000001-999999 Номинальная потребляемая мощность 705 W Номинальная мощность. 355 W Число оборотов без нагрузки 0-3000 min

Скорость под нагрузкой макс. 0-1890 min

Количество ударов при нагрузке макс. 0-48000 min

Статический блокирующий момент* 15 Nm Максимальный диаметр сверления в бетон 15 mm Максимальный диаметр сверления в кирпич и кафель 16 mm Максимальный диаметр сверления в стали 13 mm Максимальный диаметр сверления в дерево 30 mm Диапазон раскрытия патрона 1,5-13 mm Резьба шпинделя 1/2” x 20 Диаметр шейки патрона 43 mm Вес согласно процедуре EPTA 01/2014 1,9 kg Информация по шумам Значения замерялись в соответствии со стандартом EN 60745. Уровень шума прибора, определенный по показателю А, обычно составляет: Уровень звукового давления (Небезопасность K=3dB(A)) Уровень звуковой мощности (Небезопасность K=3dB(A)) Пользуйтесь приспособлениями для защиты слуха. 98,5 dB (A) 109,5 dB (A) Информация по вибрации Общие значения вибрации (векторная сумма трех направлений) определены в соответствии с EN 60745. Сверление в металле: Значение вибрационной эмиссии a h,D Небезопасность K= 3,6 m/s

Ударное сверление в бетоне Значение вибрационной эмиссии a h, ID Небезопасность K= 10,6 m/s

• Измерения согласно нормативам Milwaukee № 877318

Указанный в настоящем руководстве уровень вибрации измерен в соответствии с технологией измерения, установленной стандартом EN 60745 и может использоваться для сравнения электроинструментов друг с другом. Он также подходит для предварительной оценки вибрационной нагрузки. Указанный уровень вибрации представляет основные виды использования электроинструмента. Но если электроинструмент используется для других целей, используемый инструмент отклоняется от указанного или техническое обслуживание было недостаточным, то уровень вибрации может отклоняться от указанного. В этом случае вибрационная нагрузка в течение всего периода работы значительно увеличивается Для точной оценки вибрационной нагрузки необходимо также учитывать время, в течение которого прибор отключен или включен, но фактически не используется. В этом случае вибрационная нагрузка в течение всего периода работы может существенно уменьшиться. Установите дополнительные меры безопасности для защиты пользователя от воздействия вибрации, например: техническое обслуживание электроинструмента и используемого инструмента, поддержание рук в теплом состоянии, организация рабочих

ВНИМАНИЕ Ознакомьтесь со всеми указаниями по безопасности и инструкциями Упущения, допущенные при не соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ

При ударном сверлении надевайте защитные наушники. Воздействие шума может привести к потере слуха. Используйте вспомогательные рукоятки, поставляемые вместе с инструментом. Потеря контроля может стать причиной травмы. Держите электроинструмент только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может попасть на скрытую электропроводку или на собственный шнур подключения питания. Контакт режущего инструмента с токоведущим проводом может ставить под напряжение металлические части прибора, а также приводить к удару электрическим током. Дополнительные указания по безопасности и работе Пользоваться средствами защиты. Работать с инструментом всегда в защитных очках. Рекомендуется спецодежда: пылезащитная маска, защитные перчатки, прочная и нескользящая обувь, каска и наушники. Держите силовой провод вне рабочей зоны инструмента. Bсегда прокладывайте кабель за спиной. Запрещается обрабатывать материалы, которые могут нанести вред здоровью (напр., асбест). При работе в стенах, потолках или полу следите за тем, чтобы не повредить электрические кабели или водопроводные трубы. Зафиксируйте вашу заготовку с помощью зажимного приспособления. Незафиксированные заготовки могут привести к тяжелым травмам и повреждениям. Не используйте алмазные коронки в режиме перфоратора. При блокировании используемого инструмента немедленно выключить прибор! Не включайте прибор до тех пор, пока используемый инструмент заблокирован, в противном случае может возникнуть отдача с высоким реактивным моментом. Определите и устраните причину блокирования используемого инструмента с учетом указаний по безопасности. Возможными причинами остановки могут быть:

• перекос заготовки, подлежащей обработке

• разрушение материала, подлежащего обработке;

• перегрузка электроинструмента Не прикасаться к работающему станку. Используемый инструмент может нагреваться во время применения. ВНИМАНИЕ! Опасность получения ожога

• при укладывании прибора Не убирайте опилки и обломки при включенном инструменте. Перед выполнением каких-либо работ по обслуживанию инструмента всегда вынимайте вилку из розетки. ИСПОЛЬЗОВАНИЕ Дрель может одинаково использоваться для сверления, ударного сверления, закручивания шурупов и нарезания

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ EC Мы несем исключительную ответственность за то, что изделие, описанное в разделе «Техническая информация» соответствует всем применимым положениям директив 2011/65/EU (RoHS), 2006/42/ЕС, 2014/30/EU а также следующим согласованным стандартам EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2016-04-21 Alexander Krug / Managing Director Уполномочен на составление технической документации. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Электроприборы, используемые во многих различных местах, в том числе на открытом воздухе, должны подключаться через устройство, предотвращающее резкое повышение напряжения (FI, RCD, PRCD). Подсоединять только к однофазной сети переменного тока с напряжением, соответствующим указанному на инструменте. Электроинструмент имеет второй класс защиты, что позволяет подключать его к розеткам электропитания без заземляющего

Вставляйте вилку в розетку только при выключенном инструменте. ОБСЛУЖИВАНИЕ Всегда держите охлаждающие отверстия чистыми. Если инструмент используется в основном для ударного сверления регулярно удаляйте скопившуюся в патроне пыль. Для удаления пыли, держите инструмент вертикально патроном вниз и полностью откройте и закройте патрон. Скопившаяся пыль должна высыпаться из патрона. Рекомендуется периодически использовать чистящее средство (номер 4932 6217 19) для зажимных приспособлений и держателей буров. Если требуется замена шнура питания, во избежание угроз безопасности она должна осуществляться производителем или его представителем. Pусский61

Pусский Пользуйтесь аксессуарами и запасными частями Milwaukee. В случае возникновения необходимости в замене, которая не была описана, обращайтесь в один из сервисных центров по обслуживанию электроинструментов Milwaukee (см. список сервисных организаций). При необходимости может быть заказан чертеж инструмента с трехмерным изображением деталей. Пожалуйста, укажите номер и тип инструмента и закажите чертеж у Bаших местны х агентов или непосредственно у Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

ВНИМАНИЕ! ПРЕДУПРЕЖДЕНИЕ! ОПАСНОСТЬ! Перед выполнением каких-либо работ по обслуживанию инструмента всегда вынимайте вилку из розетки. Пожалуйста, внимательно прочтите инструкцию по использованию перед началом любых операций с инструментом. Принадлежности - B стандартную комплектацию не входит, поставляется в качестве дополнительной принадлежности. Электрические устройства нельзя утилизировать вместе с бытовым мусором. Электрические и электронные устройства следует собирать отдельно и сдавать в специализированную утилизирующую компанию для утилизации в соответствии с нормами охраны окружающей среды. Сведения о центрах вторичной переработки и пунктах сбора можно получить в местных органах власти или у вашего специализированного

Электроинструмент с классом защиты II. Электроинструмент, в котором защита от электрического удара зависит не только от основной изоляции, но и от того, что принимаются дополнительные защитные меры, такие как двойная изоляция или усиленная изоляция. Нет устройства для подключения защитного провода.

Число оборотов без нагрузки

Вольт пост. тока Переменный ток Европейский знак соответствия Украинский знак соответствия

Сертификата о соответствии No. RU C-DE.ME77.B.01515 Срок действия сертификата о соответствии по 15.05.2019 ООО «Центр по сертификации стандартизации и

качества электро-машиностроительной продукции» 141400, РФ, Московская область, г. Химки, Ул. Ленинградская, 29 Транспортировка: Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке. При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Необходимо хранить в сухом месте. Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада температур. Хранение без упаковки не допускается. Срок службы изделия: Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки. Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

А2015, где 2015 - год изготовления А – месяц изготовления Определить месяц изготовления можно согласно приведенной ниже таблице. A - Январь G - Июль B - Февраль H - Август С - Март J - Сентябрь D - Апрель K - Октябрь E - Май L - Ноябрь F - Июнь M - Декабрь Тектроник Индастриз ГмбХ Германия, 71364, Винненден, ул. Макс-Ай-Штрассе, 10 Сделано в Чехии62 ТЕХНИЧЕСКИ ДАННИ Ударна бормашина PD 705 Производствен номер 4319 56 02...
