PD 705 - Perceuse MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Milwaukee
Modèle	PD 705
Puissance nominale	705 W
Puissance utile	355 W
Vitesse à vide	0 - 3000 min⁻¹
Vitesse en charge max	0 - 1890 min⁻¹
Perçage à percussion max	0 - 48000 min⁻¹
Moment de blocage statique	15 Nm
Diamètre de perçage dans le béton	15 mm
Diamètre de perçage dans l'acier	13 mm
Diamètre de perçage dans le bois	30 mm
Diamètre de perçage dans la brique	16 mm
Plage de serrage du mandrin	1,5 - 13 mm
Poids (selon EPTA 01/2014)	1,9 kg
Niveau de pression acoustique	98,5 dB(A) (K=3 dB)
Niveau d'intensité acoustique	109,5 dB(A) (K=3 dB)
Vibrations (perçage métal)	3,6 m/s² (K=1,5 m/s²)
Vibrations (perçage percussion béton)	10,6 m/s² (K=1,5 m/s²)
Classe de protection	II (double isolation)
Alimentation	Secteur monophasé, tension selon plaque signalétique
Entretien	Nettoyer les orifices de ventilation ; démonter régulièrement la poussière du mandrin
Pièces détachées et réparabilité	Utiliser exclusivement des accessoires Milwaukee ; confier les réparations à un centre SAV agréé

FOIRE AUX QUESTIONS - PD 705 MILWAUKEE

Comment changer le foret sur la perceuse Milwaukee PD 705 ?

Débranchez l'appareil. Ouvrez le mandrin en tournant la bague dans le sens inverse des aiguilles d'une montre. Insérez le foret et serrez fermement en tournant dans le sens horaire. Assurez-vous que le foret est bien centré.

Quelle est la vitesse maximale de la PD 705 ?

La vitesse à vide est de 0 à 3000 tr/min. En charge, elle atteint jusqu'à 1890 tr/min.

Puis-je percer du béton avec cette perceuse ?

Oui, la PD 705 est une perceuse à percussion. Le diamètre maximal de perçage dans le béton est de 15 mm.

Quel équipement de sécurité dois-je utiliser ?

Portez toujours des lunettes de protection et un casque anti-bruit (protection acoustique). Utilisez également des gants et un masque antipoussière si nécessaire.

Quel est le niveau sonore de la PD 705 ?

Le niveau de pression acoustique est de 98,5 dB(A) et le niveau d'intensité acoustique de 109,5 dB(A). Le port d'une protection auditive est obligatoire.

Quels types de matériaux puis-je percer ?

Vous pouvez percer le béton (15 mm), l'acier (13 mm), le bois (30 mm), la brique et le grès argilo-calcaire (16 mm).

Comment entretenir ma perceuse Milwaukee PD 705 ?

Nettoyez régulièrement les orifices de ventilation. Pour le mandrin, maintenez la perceuse verticale, desserrez et resserrez le mandrin pour évacuer la poussière. Utilisez un spray de nettoyage Milwaukee (réf. 4932 6217 19).

Où trouver des pièces détachées pour la PD 705 ?

Utilisez exclusivement des accessoires Milwaukee. Pour les réparations, contactez un centre de service après-vente agréé (voir la liste fournie avec la notice).

Quel est le poids de la perceuse PD 705 ?

Le poids selon la norme EPTA 01/2014 est de 1,9 kg.

La PD 705 est-elle adaptée aux travaux intensifs ?

Oui, avec une puissance de 705 W et une fonction percussion, elle convient pour des travaux de perçage fréquents dans divers matériaux. Veillez à respecter les pauses et l'entretien pour prolonger sa durée de vie.

MODE D'EMPLOI PD 705 MILWAUKEE

Surface de prise isolée

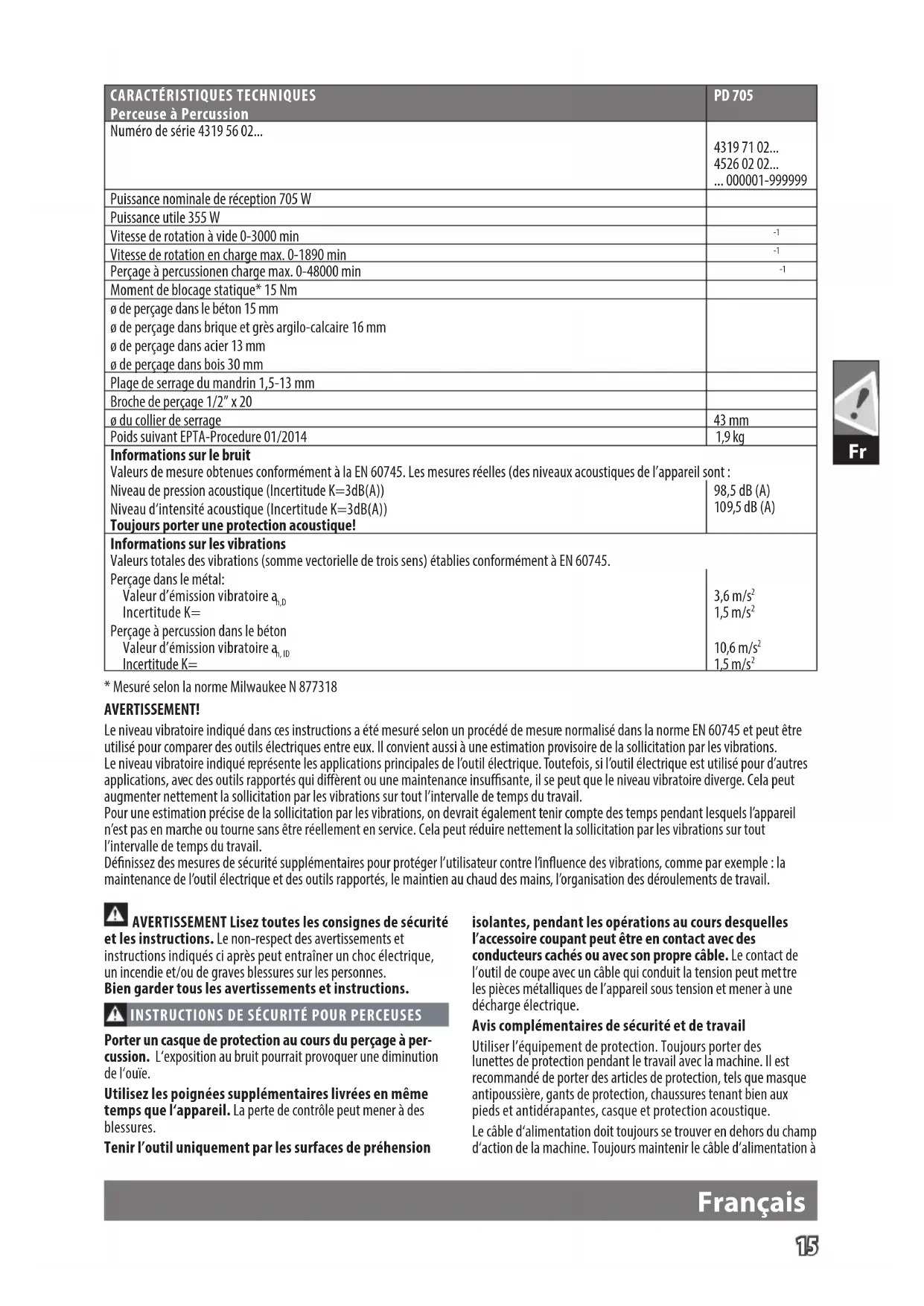

CHARACTERISTIQUES TECHNIQUESPerceuse à Percussion	PD 705
Numéro de série 4319 56 02...	4319 71 02...4526 02 02... ...000001-999999
Puisance nominale de réception 705 W
Puisance utile 355 W
Vitesse de rotation à vide 0-3000 min	-1
Vitesse de rotation en charge max. 0-1890 min	-1
Perçage à percussionen charge max. 0-48000 min	-1
Moment de blocage statique* 15 Nm
Ø de perçage dans le béton 15 mmØ de perçage dans brique et grès argilo-calcaire 16 mmØ de perçage dans acier 13 mmØ de perçage dans bois 30 mm
Plage de serrage du mandrin 1,5-13 mm
Broche de perçage 1/2" x 20
Ø du collier de serrage	43 mm
Poids suivant EPTA-Procedure 01/2014	1,9 kg
Informations sur le bruitValeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont :Niveau de pression acoustique (Incertitude K=3dB(A))Niveau d'intensité acoustique (Incertitude K=3dB(A))Toujours porter une protection acoustique!	98,5 dB (A)109,5 dB (A)
Informations sur les vibrationsValeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745.Perçage dans le métal:Valeur d'émission vibratoire a,h,dIncertitude K=Perçage à percussion dans le bétonValeur d'émission vibratoire a,h,IDIncertitude K=	3,6 m/s21,5 m/s210,6 m/s21,5 m/s2

• Mesuré selon la norme Milwaukee N 877318

AVERTISSEMENT!

Le niveau vibratoire indiquedans ces instructions a ete mesure selon un procede de mesure normalise dans la norme EN 60745 et peut etre utilise pour comparer des outils electriques entre eux. Il convient aussi a une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représenté les applications principales de l'utillement. Toutefois, si l'utillement est utilisé pour d'autres applications, avec des outils rapportés qui diffère ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tener compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans etre reellement en service. Cela peut reduire nettement la sollicitation par les vibrations sur tout I'intervalle de temps du travail.

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'utilé électrique et des outils rapportés, le maintain en au chaud des mains, l'organisation des déroulements de travail.

AVERTISSEMENT Lisez toutes les consignes de sécurité

et les instructions. Le non-respect des avertissements et instructions indiqués ci après peut entrainer un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SECURITE POUR PERCEUSES

Porter un casque de protection au cours du perçage à percussion. L'exposition au bruit pourrait provoquer une diminution de l'ouie.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Tenir l'outil uniquement par les surfaces de préhension

isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des

conducteurs cachés ou avec son propre cable. Le contact de l'outil de coupe avec un cable qui conduit la tension peutmettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.

Avis complémentaires de sécurité et de travail

Utiliser l'équipment de protection. Toutjours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.

Le cable d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintainir le cable d'alimentation à

I'arriere de la machine.

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiente).

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux cables électriques et aux conduites de gaz et d'eau.

Fixer fermement la piece en exécution à l'aide d'un dispositif de serrage. Des piece en exécution non fermement fixées peuvent provoquer des dommages et des léSIONs graves.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaillé avec la couronne de perçage diamantée.

Désactiver immédiatement le dispositif en cas de blocage! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contrecoup avec moment de reaction élevé. Etablier et éliminer la cause du blocage de l'outil en prétant attention aux consignes de sécurité.

Lescauses possibles sont:

• Encastrement dans la pierce à travailler.
• Le dispositif a traversé le matériel à travailler en le cassant.
• Le dispositifélectrica étabissurcharge.

Ne pasapprocher les mais de la partie en mouvement de la machine.

Durant l'utilisation, l'outil peut se surchauffer.

AVERTISSEMENT! Danger de brûlures

• durant le remplacement de l'outil
• durant la dépose de l'outil

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

UTILISATION CONFORME AUX PRESCRIPIONS

La perceuse à percussion est donc pour un travail universel de perçage normal et de perçage à percussion

DéCLARATION CE DE CONFORMITE

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caracteristiques techniques » satisfait à toutes les dispositions pertinentes des directives 2011/65/UE (RoHS), 2006/42/CE, 2014/30/UE

et que les normes harmonisées suivantes ont ete appliquees.

EN 60745-1:2009 + A11:2010

EN 60745-2-1:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Autorisé à compiler la documentation technique.

Techtronic Industries GmbH

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiel (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tener compte lors de l'utilisation de notre apparéil.

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection Il est donnée.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

ENTRETIEN

Tenir toujours propres les orifices de ventilation de la machine.

Au cas où la machine serait souvent utilisée en mode de percussion, il est recommandé d'enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Tener la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Touta la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandé d'utiliser régulièrement le spray de nettoyage (N° ld. 4932 6217 19) sur les machoires et les alésages des machoires de serrage.

S'il est nécessaire de replacer le cordon d'alimentation, cette opération doit être effectuee par le fabricant ou son agent afin d'eviter tout risque mettant en danger la sécurité.

Utiliser uniquement les accessoires Milwaukee et les pieces détachées Milwaukee. Faire replacer les composants dont le remplacement n'a pas été décrit, par un des centres de service après-venture Milwaukee (observer la brochure avec les adresses de garantie et de service après-venture).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le nombre porté sur la plaque signa-létique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLES

ATTENTION! AVERTISSEMENT! DANGER!

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Veuillez tire avec soin le mode d'emploi avant la mise en service

Accessoires - Ces pieces ne font pas partie de la livreaison. Il s'agit la de compléments recommendés pour votre machine et enumerated dans le catalogue des accessoires.

Les dispositifs électriques ne sont pas à éliminer dans les déchets menagers. Les dispositifs électriques et Electroniques sont à collector séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.

Outil electrique en classe de protection II. Outil electrique equipe d'une protection contre la fulguration electrique qui ne dépend seulement de l'isolement de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée. La connexion d'un conducteur de protection n'est pas prédisposée.
