PD 705 - бормашина MILWAUKEE - Безплатно ръководство за потребителя
Намерете безплатно ръководството на устройството PD 705 MILWAUKEE в PDF формат.
| Вид продукт | Ударна бормашина |
| Марка | Milwaukee |
| Модел | PD 705 |
| Номинална мощност | 705 W |
| Полезна мощност | 355 W |
| Скорост на празен ход | 0 - 3000 мин⁻¹ |
| Максимална скорост под натоварване | 0 - 1890 мин⁻¹ |
| Максимално ударно пробиване | 0 - 48000 мин⁻¹ |
| Статичен блокиращ момент | 15 Nm |
| Диаметър на пробиване в бетон | 15 мм |
| Диаметър на пробиване в стомана | 13 мм |
| Диаметър на пробиване в дърво | 30 мм |
| Диаметър на пробиване в тухла | 16 мм |
| Обхват на затягане на патронника | 1,5 - 13 мм |
| Тегло (съгласно EPTA 01/2014) | 1,9 кг |
| Ниво на звуково налягане | 98,5 dB(A) (K=3 dB) |
| Ниво на звукова интензивност | 109,5 dB(A) (K=3 dB) |
| Вибрации (пробиване на метал) | 3,6 m/s² (K=1,5 m/s²) |
| Вибрации (ударно пробиване на бетон) | 10,6 m/s² (K=1,5 m/s²) |
| Клас на защита | II (двойна изолация) |
| Захранване | Еднофазно мрежово захранване, напрежение съгласно табелката |
| Поддръжка | Почиствайте вентилационните отвори; редовно отстранявайте праха от патронника |
| Резервни части и ремонтопригодност | Използвайте изключително аксесоари на Milwaukee; поверете ремонтите на оторизиран сервизен център |
Често задавани въпроси - PD 705 MILWAUKEE
Въпроси на потребители за PD 705 MILWAUKEE
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия бормашина в PDF формат безплатно! Намерете ръководството си PD 705 - MILWAUKEE и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. PD 705 на марката MILWAUKEE.

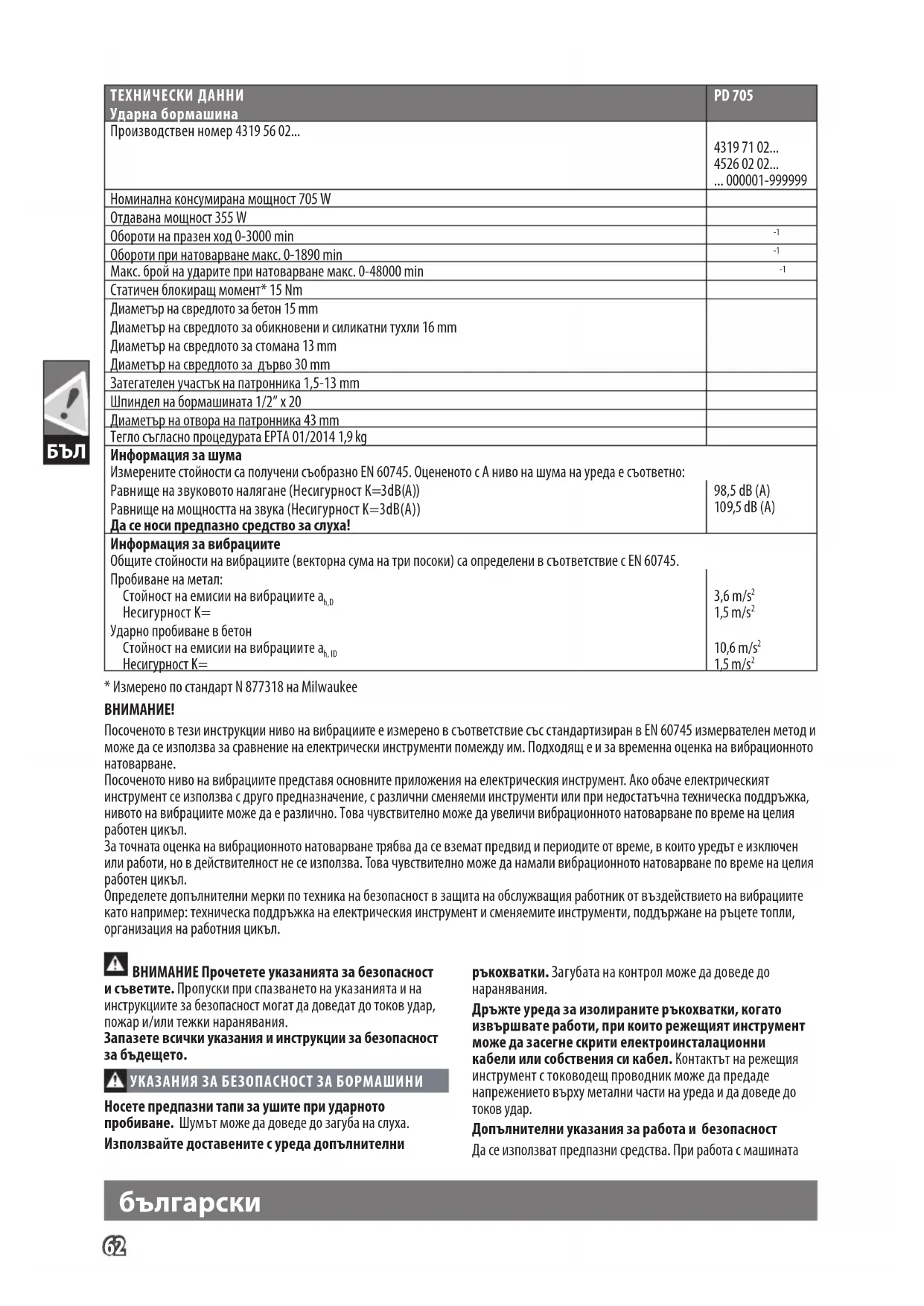

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PD 705 MILWAUKEE
Surface de prise isolée
| CHARACTERISTIQUES TECHNIQUESPerceuse à Percussion | PD 705 |
| Numéro de série 4319 56 02... | 4319 71 02...4526 02 02... ...000001-999999 |
| Puisance nominale de réception 705 W | |
| Puisance utile 355 W | |
| Vitesse de rotation à vide 0-3000 min | -1 |
| Vitesse de rotation en charge max. 0-1890 min | -1 |
| Perçage à percussionen charge max. 0-48000 min | -1 |
| Moment de blocage statique* 15 Nm | |
| Ø de perçage dans le béton 15 mmØ de perçage dans brique et grès argilo-calcaire 16 mmØ de perçage dans acier 13 mmØ de perçage dans bois 30 mm | |
| Plage de serrage du mandrin 1,5-13 mm | |
| Broche de perçage 1/2" x 20 | |
| Ø du collier de serrage | 43 mm |
| Poids suivant EPTA-Procedure 01/2014 | 1,9 kg |
| Informations sur le bruitValeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont :Niveau de pression acoustique (Incertitude K=3dB(A))Niveau d'intensité acoustique (Incertitude K=3dB(A))Toujours porter une protection acoustique! | 98,5 dB (A)109,5 dB (A) |
| Informations sur les vibrationsValeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745.Perçage dans le métal:Valeur d'émission vibratoire a,h,dIncertitude K=Perçage à percussion dans le bétonValeur d'émission vibratoire a,h,IDIncertitude K= | 3,6 m/s21,5 m/s210,6 m/s21,5 m/s2 |
- Mesuré selon la norme Milwaukee N 877318
AVERTISSEMENT!
Le niveau vibratoire indiquedans ces instructions a ete mesure selon un procede de mesure normalise dans la norme EN 60745 et peut etre utilise pour comparer des outils electriques entre eux. Il convient aussi a une estimation provisoire de la sollicitation par les vibrations.
Le niveau vibratoire indiqué représenté les applications principales de l'utillement. Toutefois, si l'utillement est utilisé pour d'autres applications, avec des outils rapportés qui diffère ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tener compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans etre reellement en service. Cela peut reduire nettement la sollicitation par les vibrations sur tout I'intervalle de temps du travail.
Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'utilé électrique et des outils rapportés, le maintain en au chaud des mains, l'organisation des déroulements de travail.
AVERTISSEMENT Lisez toutes les consignes de sécurité
et les instructions. Le non-respect des avertissements et instructions indiqués ci après peut entrainer un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.
INSTRUCTIONS DE SECURITE POUR PERCEUSES
Porter un casque de protection au cours du perçage à percussion. L'exposition au bruit pourrait provoquer une diminution de l'ouie.
Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.
Tenir l'outil uniquement par les surfaces de préhension
isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des
conducteurs cachés ou avec son propre cable. Le contact de l'outil de coupe avec un cable qui conduit la tension peutmettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.
Avis complémentaires de sécurité et de travail
Utiliser l'équipment de protection. Toutjours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.
Le cable d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintainir le cable d'alimentation à
I'arriere de la machine.
Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiente).
Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux cables électriques et aux conduites de gaz et d'eau.
Fixer fermement la piece en exécution à l'aide d'un dispositif de serrage. Des piece en exécution non fermement fixées peuvent provoquer des dommages et des léSIONs graves.
Toujours déconnecter le mécanisme de percussion lorsqu'on travaillé avec la couronne de perçage diamantée.
Désactiver immédiatement le dispositif en cas de blocage! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contrecoup avec moment de reaction élevé. Etablier et éliminer la cause du blocage de l'outil en prétant attention aux consignes de sécurité.
Lescauses possibles sont:
- Encastrement dans la pierce à travailler.
- Le dispositif a traversé le matériel à travailler en le cassant.
- Le dispositifélectrica étabissurcharge.
Ne pasapprocher les mais de la partie en mouvement de la machine.
Durant l'utilisation, l'outil peut se surchauffer.
AVERTISSEMENT! Danger de brûlures
- durant le remplacement de l'outil
- durant la dépose de l'outil
Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.
Avant tous travaux sur la machine extraire la fiche de la prise de courant.
UTILISATION CONFORME AUX PRESCRIPIONS
La perceuse à percussion est donc pour un travail universel de perçage normal et de perçage à percussion
DéCLARATION CE DE CONFORMITE
Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caracteristiques techniques » satisfait à toutes les dispositions pertinentes des directives 2011/65/UE (RoHS), 2006/42/CE, 2014/30/UE
et que les normes harmonisées suivantes ont ete appliquees.
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Autorisé à compiler la documentation technique.
Techtronic Industries GmbH
Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiel (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tener compte lors de l'utilisation de notre apparéil.
Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection Il est donnée.
Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la machine.
Au cas où la machine serait souvent utilisée en mode de percussion, il est recommandé d'enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Tener la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Touta la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandé d'utiliser régulièrement le spray de nettoyage (N° ld. 4932 6217 19) sur les machoires et les alésages des machoires de serrage.
S'il est nécessaire de replacer le cordon d'alimentation, cette opération doit être effectuee par le fabricant ou son agent afin d'eviter tout risque mettant en danger la sécurité.
Utiliser uniquement les accessoires Milwaukee et les pieces détachées Milwaukee. Faire replacer les composants dont le remplacement n'a pas été décrit, par un des centres de service après-venture Milwaukee (observer la brochure avec les adresses de garantie et de service après-venture).
Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le nombre porté sur la plaque signa-létique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
SYMBOLES
ATTENTION! AVERTISSEMENT! DANGER!
Avant tous travaux sur la machine extraire la fiche de la prise de courant.
Veuillez tire avec soin le mode d'emploi avant la mise en service
Accessoires - Ces pieces ne font pas partie de la livreaison. Il s'agit la de compléments recommendés pour votre machine et enumerated dans le catalogue des accessoires.
Les dispositifs électriques ne sont pas à éliminer dans les déchets menagers. Les dispositifs électriques et Electroniques sont à collector séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.
Outil electrique en classe de protection II. Outil electrique equipe d'une protection contre la fulguration electrique qui ne dépend seulement de l'isolement de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée. La connexion d'un conducteur de protection n'est pas prédisposée.
Français
Vitesse de rotation à vide
Tension (V c.a.)
Courant alternative
Marque de conformité européen
Marque de conformité ukrainienne
TR 066
Marque de conformité d'Eurasie
