РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB 108 L2P Kärcher

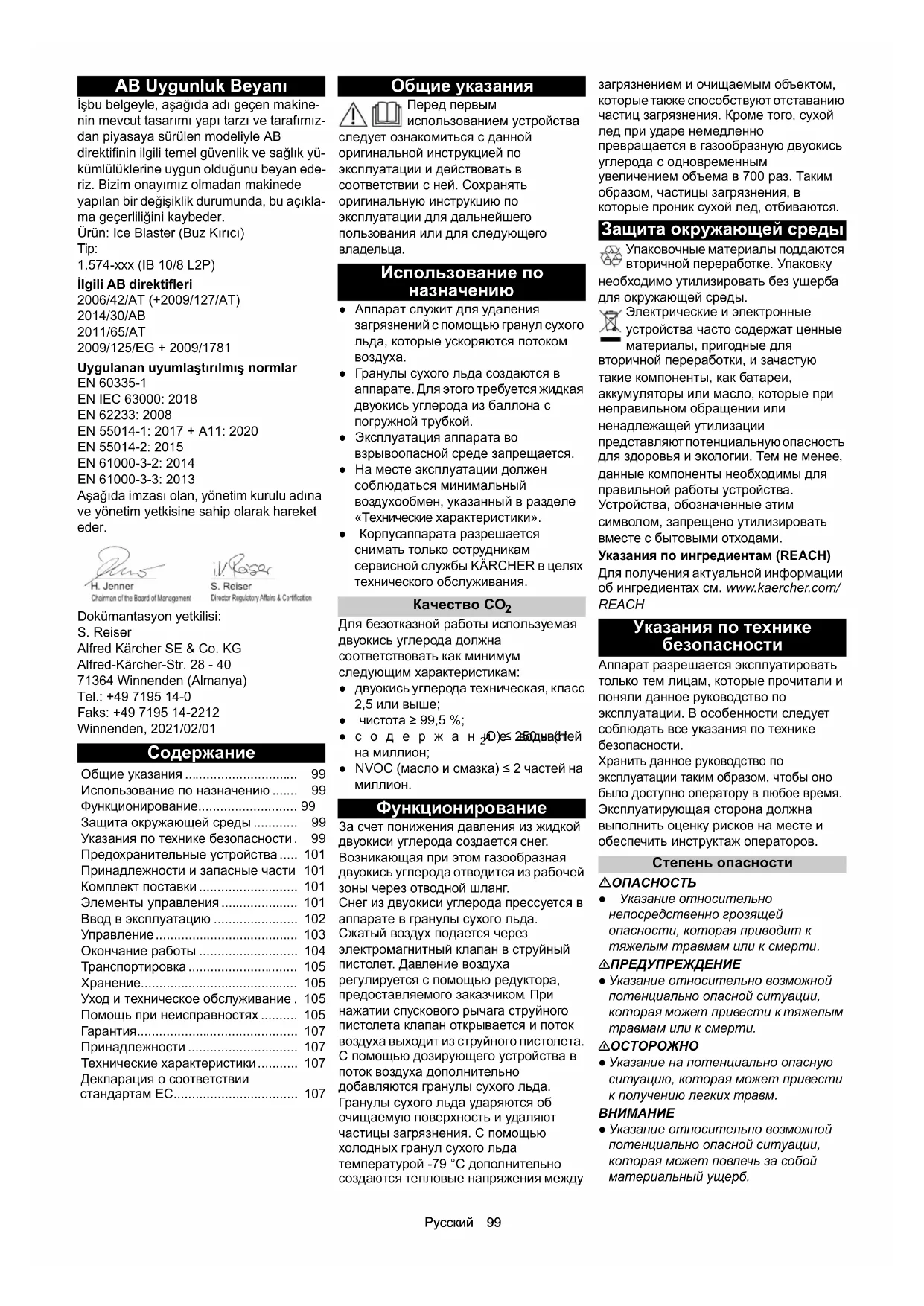

Общие указания Перед первым использованием устройства следует ознакомиться с данной оригинальной инструкцией по эксплуатации и действовать в соответствии с ней. Сохранять оригинальную инструкцию по эксплуатации для дальнейшего пользования или для следующего

● Аппарат служит для удаления загрязнений с помощью гранул сухого льда, которые ускоряются потоком

●Гранулы сухого льда создаются в аппарате. Для этого требуется жидкая двуокись углерода из баллона с погружной трубкой. ●Эксплуатация аппарата во взрывоопасной среде запрещается. ●На месте эксплуатации должен соблюдаться минимальный воздухообмен, указанный в разделе «Технические характеристики».

аппарата разрешается снимать только сотрудникам сервисной службы KÄRCHER в целях технического обслуживания. Качество CO

Для безотказной работы используемая двуокись углерода должна соответствовать как минимум следующим характеристикам: ●двуокись углерода техническая, класс 2,5 или выше; ● чистота ≥ 99,5 %; ●содержание воды (H

O) ≤ 250 частей на миллион; ● NVOC (масло и смазка) ≤ 2 частей на

Функционирование За счет понижения давления из жидкой двуокиси углерода создается снег. Возникающая при этом газообразная двуокись углерода отводится из рабочей зоны через отводной шланг. Снег из двуокиси углерода прессуется в аппарате в гранулы сухого льда. Сжатый воздух подается через электромагнитный клапан в струйный пистолет. Давление воздуха регулируется с помощью редуктора, предоставляемого заказчиком

нажатии спускового рычага струйного пистолета клапан открывается и поток воздуха выходит из струйного пистолета. С помощью дозирующего устройства в поток воздуха дополнительно добавляются гранулы сухого льда. Гранулы сухого льда ударяются об очищаемую поверхность и удаляют частицы загрязнения. С помощью холодных гранул сухого льда температурой -79 °C дополнительно создаются тепловые напряжения между загрязнением и очищаемым объектом, которые также способствуют отставанию частиц загрязнения. Кроме того, сухой лед при ударе немедленно превращается в газообразную двуокись углерода с одновременным увеличением объема в 700 раз. Таким образом, частицы загрязнения, в которые проник сухой лед, отбиваются. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды. Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее

данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Указания по ингредиентам (REACH) Для получения актуальной информации об ингредиентах см. www.kaercher.com/ REACH Указания по технике безопасности Аппарат разрешается эксплуатировать только тем лицам, которые прочитали и поняли данное руководство по эксплуатации. В особенности следует соблюдать все указания по технике безопасности. Хранить данное руководство по эксплуатации таким образом, чтобы оно было доступно оператору в любое время. Эксплуатирующая сторона должна выполнить оценку рисков на месте и обеспечить инструктаж операторов. Степень опасности

● Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти. 몇 ПРЕДУПРЕЖДЕНИЕ ● Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти. 몇 ОСТОРОЖНО ● Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

• ● Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб. Общие указания p. 99
• Использование по назначению p. 99
• Функционирование p. 99
• Защита окружающей среды p. 99
• Указания по технике безопасности .99 Предохранительные устройства p. 101
• Принадлежности и запасные части 101 Комплект поставки p. 101
• Элементы управления p. 101
• Ввод в эксплуатацию p. 102
• Управление p. 103
• Окончание работы p. 104
• Транспортировка p. 105
• Хранение p. 105
• Уход и техническое обслуживание .105 Помощь при неисправностях p. 105
• Гарантия p. 107
• Принадлежности p. 107
• Технические характеристики p. 107
• Декларация о соответствии стандартам ЕС 00 Русский Символы на устройстве Опасность от разлетающихся гранул сухого льда. Не направлять струйный пистолет на людей. Удалить посторонних лиц из рабочей зоны и исключить их доступ в рабочую зону во время эксплуатации (например, установив ограждения). Во время эксплуатации исключить контакт с соплом и струей сухого льда. Опасность удушья двуокисью углерода. Во время эксплуатации содержание двуокиси углерода в воздухе на рабочем месте увеличивается. Обеспечить достаточный воздухообмен на рабочем месте. Проложить отводной шланг, например, с выводом наружу, чтобы исключить опасность удушья двуокисью углерода. Примечание: двуокись углерода тяжелее воздуха. Следить за тем, чтобы двуокись углерода не попала, например, снаружи в подвал под мастерской. При более длительной струйной очистке (более 10 минут в день), особенно в небольших помещениях (менее 300 м³), рекомендуется использовать устройство предупреждения о повышенном содержании двуокиси углерода в p. 1071

Признаки повышенного содержания двуокиси углерода в воздухе: 3...5 %: головная боль, учащенное

7...10%: головная боль, тошнота, возможно, потеря сознания. При появлении этих признаков немедленно выключить аппарат и выйти

воздух. Перед тем как продолжить работы, улучшить условия вентиляции или использовать дыхательный аппарат. Двуокись углерода тяжелее воздуха. Она собирается в узких местах, низко расположенных местах или закрытых контейнерах. Обеспечить достаточную вентиляцию рабочего места. Соблюдать паспорт безопасности от поставщика двуокиси углерода. Опасность получения травм, опасность повреждения электростатическим

Во время очистки очищаемый

может электростатически заряжаться. Заземлить очищаемый объект и поддерживать созданное заземление до завершения процесса очистки. Опасность травмирования вследствие удара электрическим

Не открывать аппарат. Работы внутри аппарата разрешается проводить только сотрудникам сервисной службы KÄRCHER. Опасность получения травм в результате низкотемпературных

Сухой лед имеет температуру -79 °C. Не касаться сухого льда или холодных частей аппарата. Опасность травмирования при падении баллона с двуокисью углерода, опасность удушья двуокисью углерода Надежно закрепить баллон с двуокисью

Опасность получения травм разлетающимися гранулами сухого льда и частицами загрязнения. Надевать защитные очки. Опасность повреждения слуха! Использовать средства защиты органов

Опасность получения травм разлетающимися гранулами сухого льда и частицами загрязнения. Надевать защитные перчатки в соответствии с EN 511. Опасность получения травм разлетающимися гранулами сухого льда и частицами загрязнения. Надевать защитную спецодежду с длинными рукавами. Внимание! Возможны постоянные нарушения функционирования. Следы смазки или масла препятствуют образованию сухого ледяного снега в аппарате. Не наносить смазку, масло или другие смазочные материалы на соединительный патрубок, резьбу баллона с двуокисью углерода и элементы шланга подачи двуокиси

Общие указания по технике безопасности

Опасность травмирования Аппарат может самопроизвольно запуститься. Перед началом работы извлечь штепсельную вилку из розетки. Опасность травмирования Контакт с сухим льдом и холодными частями аппарата может вызвать низкотемпературные ожоги. Перед началом работы с аппаратом надеть одежду для защиты от холода или дать аппарату нагреться. Никогда не класть сухой лед в рот.

травмирования Струя сухого льда при ненадлежащем использовании представляет

Не направлять струю сухого льда на людей, включенное электрическое оборудование или на сам аппарат. Не направлять струю сухого льда на себя или других, чтобы очистить одежду или обувь. Опасность травмирования Легкие предметы могут быть унесены струей сухого льда. Перед началом очистки зафиксировать легкие предметы. Опасность удушья Повышенная концентрация двуокиси углерода во вдыхаемом воздухе может привести к смерти от удушья. Убедиться, что в области точек впуска воздуха не выходят выхлопные

Обеспечить достаточную вентиляцию на рабочем месте и убедиться, что выхлопные газы отводятся должным

몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования Сила отдачи струйного пистолета может вывести из равновесия. Встать в надежном месте и крепко взять струйный пистолет, прежде чем нажать на спусковой рычаг. Опасность травмирования Гранулы сухого льда и частицы загрязнения могут ударить и травмировать людей. Не использовать аппарат, когда в радиусе действия аппарата находятся другие люди без защитной спецодежды. Не использовать аппарат, если соединительный кабель или важные детали аппарата повреждены, например, предохранительные устройства, шланг подачи средства для струйной очистки, струйный

Указания по технике безопасности при обращении с газовыми баллонами

Опасность разрыва, опасность

В случае сильного нагревания или механического повреждения газовые баллоны могут лопнуть. Утечка двуокиси углерода может привести к смерти от удушья. Обеспечить защиту газовых баллонов от сильного нагрева, огня, опасной коррозии, механического повреждения и несанкционированного доступа. Хранить газовые баллоны так, чтобы пути эвакуации не были ограничены.

газовые баллоны в подземных помещениях, на лестницах, в коридорах, проходах и гаражах. Не хранить газовые баллоны вместе с горючими материалами. Хранить газовые баллоны в вертикальном положении.Русский 101 Зафиксировать газовые баллоны от опрокидывания или падения. Перед транспортировкой газовых баллонов закрыть вентиль баллонов. Транспортировать газовые баллоны с помощью тележки для баллонов или транспортного средства, предохранив их от падения. Прежде чем поднимать газовый баллон, потянуть за защитный колпачок, чтобы убедиться, что защитный колпачок надежно

Зафиксировать газовый баллон на месте использования от падения. Не открывать вентиль баллона, чтобы проверить давление. Открывать и закрывать вентиль баллона только вручную без помощи инструментов. Проверить герметичность соединения вентиля баллона/соединения

Во время перерывов в работе и по завершении работы закрывать вентиль баллона, чтобы предотвратить неконтролируемую утечку газа. Опорожнять газовые баллоны настолько, чтобы в баллонах оставалось небольшое остаточное давление, что позволит предотвратить попадание посторонних веществ. После опорожнения газового баллона до остаточного давления сначала закрыть вентиль баллона и лишь затем открутить устройство забора газа. В газовом баллоне всегда сохраняется значительное остаточное давление. Перед обратной транспортировкой навинтить запорную гайку и защитный колпачок на газовый баллон. При неконтролируемом выходе

закрыть вентиль баллона. Если выход газа невозможно остановить, выставить баллон на улицу или покинуть помещение, исключить доступ в помещение. Входить в помещение и проветривать его можно только в том случае, если согласно измерению концентрации исключена

Предписания и директивы Для эксплуатации данной установки в Федеративной Республике Германия применяются следующие нормы и директивы (получить которые можно по адресу Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Кельн): ● DGUV R 100-500 Работа с аппаратами для струйной обработки; ● DGUV 113-004 Работы в ограниченном пространстве; ● DGUV 113-004 Использование защитной спецодежды; ● DGUV 113-004 Использование защитных перчаток; ● DGUV 113-004 Работа с аппаратами для струйной обработки; ● DGUV 213-056 Газовый сигнализатор; ● VDMA 24389 Системы струйной очистки сухим льдом — требования безопасности. Выключение в случае возникновения аварийной

1. Отпустить спусковой рычаг струйного

2. Повернуть переключатель программ

в положение «0/OFF».

3. Закрыть запорный вентиль на

баллоне с двуокисью углерода.

4. Перекрыть подачу сжатого воздуха.

몇 ОСТОРОЖНО Отсутствующие или измененные предохранительные устройства Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими. Предохранительный рычаг Предохранительный рычаг предотвращает непреднамеренное включение струйного пистолета. Спусковой рычаг можно нажать, только если предварительно поднят предохранительный рычаг. Принадлежности и запасные части Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Защитная одежда Защитные очки с полным обзором, противотуманные, № детали: 6 321- 208,0 Перчатки для защиты от холода с противоскользящим профилем, категория III согласно EN 511, № детали: 6 321-210,0 Средство защиты органов слуха с оголовьем, № детали: 6 321-207,0 Комплект поставки При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство. Элементы управления Рисунок A 1 Поворотный ролик со стояночным

2 Муфта шланга подачи средства для струйной очистки 3 Муфта линии управления 4 Панель управления 5 Ручка 6 Держатель струйного пистолета 7 Зона для хранения 8 Подставка для сопла 9 Дисплей 10 Переключатель программ 11 Индикация неисправности дозирования гранул – горит красным: приводной двигатель дозирующего устройства заблокирован – мигает красным: приводной двигатель дозирующего устройства

12 Индикация неисправности производства гранул – горит красным: приводной двигатель для производства гранул заблокирован 13 Индикатор неисправности системы подачи сжатого воздуха – горит красным: давление подачи сжатого воздуха слишком низкое – мигает красным: внутреннее давление слишком высокое 14 Контрольный индикатор электропитания – горит зеленым: электропитание в

15 Контрольный индикатор сжатого

– горит зеленым: подача сжатого воздуха в норме 16 Индикатор неисправности струйного

– горит желтым: спусковой рычаг зафиксирован (например, кабельной стяжкой) – мигает желтым: к аппарату не подключен струйный пистолет 17 Струйное сопло 18 Струйный пистолет 19 Кнопка подачи сжатого воздуха/ гранул с контрольным индикатором – горит красным: струя сжатого

– выключен: струя гранул 20 Спусковой рычаг 21 Предохранительный рычаг 22 Удерживающий конус 23 Шланг подачи средства для струйной

24 Соединение баллона 25 Резьбовая пробка 26 Медное уплотнительное кольцо 27 Фильтр двуокиси углерода 28 Резьбовой фланец 29 Уплотнительное кольцо соединения баллона (номер для заказа 6.574- 316.0) 30 Баллон с двуокисью углерода, с погружной трубкой (не входит в комплект поставки) 31 Шланг подачи двуокиси углерода 32 Крепежный ремень для баллона с двуокисью углерода 33 Опорная направляющая для Homebase 34 Держатель шланга/кабеля с резиновыми стяжками 35 Отверстие для сброса защитного автомата двигателя 36 Ручка102 Русский 37 Элемент подключения сжатого

38 Место установки баллона с двуокисью углерода 39 Шланг для отвода двуокиси углерода 40 Сетевой шнур со штепсельной

41 Держатель шланга подачи средства для струйной очистки 42 Сливной кран для конденсата

Переключатель программ на уровне 1...3: Рисунок B 1 Давление струи 2 Общее время работы 3 Необходимо обслуживание сервисной службой 4 Время струйной очистки с момента последнего сброса Переключатель программ в положении сброса: Рисунок C 1 Для сброса времени струйной очистки нажать кнопку подачи сжатого воздуха/гранул 2 Оставшееся время до следующего обслуживания сервисной службой 3 Время струйной очистки с момента последнего сброса Ввод в эксплуатацию

Опасность травмирования Гранулы сухого льда могут вылететь из поврежденных компонентов и стать причиной травмирования. Перед вводом в эксплуатацию проверить надлежащее состояние всех компонентов аппарата, в частности шланга подачи средства для струйной очистки. Заменить поврежденные узлы исправными. Очистить загрязненные узлы и проверить, работают ли они

Опасность повреждения Конденсат может капать из корпуса аппарата на пол. Не ставить аппарат на поверхность, не устойчивую к воздействию влаги.

1. Открыть сливной кран и слить

конденсат, скопившийся в аппарате.

2. Закрыть сливной кран.

3. Поставить аппарат на ровную

горизонтальную поверхность.

4. Заблокировать поворотные ролики со

стояночным тормозом.

5. Подсоединить шланг подачи средства

для струйной очистки к муфте на

Рисунок H 1 Линия управления 2 Накидная гайка 3 Муфта линии управления 4 Муфта шланга подачи средства для струйной очистки 5 Накидная гайка 6 Шланг подачи средства для струйной

6. Навинтить накидную гайку шланга

подачи средства для струйной очистки и слегка затянуть вилочным

7. Подсоединить линию управления к

8. Навинтить накидную гайку линии

управления и затянуть вручную.

9. Вставить струйный пистолет с

удерживающим конусом в держатель на аппарате.

Опасность удушья Двуокись углерода выходит из отводного шланга. Если концентрация двуокиси углерода во вдыхаемом воздухе достигает 8 процентов по объему, происходит потеря сознания, остановка дыхания и наступает смерть. Максимальная концентрация двуокиси углерода на рабочем месте составляет 0,5 %. Двуокись углерода тяжелее воздуха. Она собирается в ямах, подвалах, низменных местах. Проложить отводной шланг так, чтобы была исключена опасность удушья выходящей двуокисью углерода. Примечание: двуокись углерода тяжелее воздуха. Следить за тем, чтобы двуокись углерода не попала, например, снаружи в подвал под мастерской. 10.Проложить отводной шланг с выводом наружу или подсоединить его к вытяжному устройству. Замена струйного сопла Струйное сопло на струйном пистолете можно заменить, чтобы согласовать аппарат с используемым материалом и степенью загрязнения очищаемого

Опасность травмирования Возможен самопроизвольный запуск устройства, что может стать причиной травмирования и получения низкотемпературных ожогов струей сухого льда. Перед заменой сопла установить переключатель программ в положение «0/OFF». 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования Непосредственно после использования сопло очень холодное. Контакт с таким соплом может вызвать низкотемпературные ожоги. Перед заменой дать соплу оттаять или надеть защитные перчатки.

Опасность повреждения Не эксплуатировать аппарат, если струйное сопло не установлено на струйный пистолет.

1. Нажать кнопку разблокировки и

вытянуть струйное сопло из струйного пистолета. Рисунок D 1 Струйный пистолет 2 Штифт 3 Струйное сопло 4 Кнопка разблокировки

2. Вставить другое струйное сопло в

струйный пистолет так, чтобы была обеспечена фиксация сопла. Примечание: сопло правильно зафиксировано, если штифт больше не выступает из корпуса. Струйное сопло можно поворачивать в необходимое положение. Подключение сжатого воздуха

Для безотказной работы сжатый воздух должен иметь низкое содержание влаги (максимальная относительная влажность 5 %, точка росы ниже 0 °C). В сжатом воздухе не должно быть масла, грязи и посторонних частиц. Сжатый воздух должен быть сухим и обезжиренным, после компрессора должен быть подключен по крайней мере один дополнительный охладитель и один отделитель. Система подачи сжатого воздуха должна быть оснащена редуктором давления, предоставляемым заказчиком.

1. Надеть средства индивидуальной

2. Подсоединить шланг сжатого воздуха

к элементу подключения сжатого воздуха на аппарате.

3. Медленно открыть запорный клапан

сжатого воздуха в системе заказчика. Подключение баллона с двуокисью углерода Требования к подаче СО

, оснащенный погружной трубкой для забора жидкого CO

, оснащенный погружной трубкой (также называемой сифонной трубкой), обычно маркируется большой буквой «T» на баллоне или на обратной стороне баллона. В некоторых случаях наличие погружной трубки дополнительно обозначается вертикальной цветной линией на баллоне. ●Качество CO

соответствовать данным в главе «Использование по назначению».

Неисправности Клапан остаточного давления или обратный клапан, установленный после баллона с CO

, препятствует забору необходимого количества CO

Если баллон с CO2 используется с клапаном остаточного давления, между баллоном и аппаратом необходимо установить клапан остаточного давления, предлагаемый в составе монтажного комплекта в качестве принадлежности (номер для заказа 2.574-006.0).Русский 103 Рисунок E 1 Баллон с CO

без клапана остаточного давления 2 Баллон с CO

остаточного давления С повышением температуры эффективность производства гранул снижается, и большая часть двуокиси углерода выводится в газообразной форме через отводной шланг. Хранить баллоны с двуокисью углерода в максимально прохладном месте (ниже 31 °C) и обеспечить их защиту от воздействия высокой температуры и солнечного излучения во время работы.

1. Установить аппарат на

устойчивое основание.

2. Задействовать стояночный тормоз на

обоих поворотных роликах.

3. Открыть оба крепежных ремня для

баллона с двуокисью углерода.

4. Поставить баллон с двуокисью

углерода в предусмотренное место установки на аппарате. Примечание: если баллон с двуокисью углерода транспортируется на тележке для баллонов, передний край нижней панели тележки можно разместить

места установки на аппарате. В таком случае баллон можно переставить с тележки на место установки поворотными движениями.

5. Обернуть оба крепежных ремня

вокруг баллона с двуокисью углерода, после чего закрыть и затянуть их.

6. Отвинтить защитный колпачок от

баллона с двуокисью углерода.

Возможны неисправности Следы смазки препятствуют образованию сухого ледяного снега в

Проверить резьбу и соединительный патрубок баллона с двуокисью углерода и шланга подачи двуокиси углерода и, при необходимости, очистить их перед подключением к

Проследить, чтобы между баллоном и соединением баллона было вставлено неповрежденное уплотнение.

7. При использовании баллона с

остаточного давления: установить клапан остаточного давления, предлагаемый в составе монтажного комплекта в качестве принадлежности (номер для заказа 2.574-006.0), на баллон с двуокисью углерода. При этом следовать отдельным инструкциям, прилагаемым к адаптеру.

8. Подсоединить соединение баллона с

фильтром двуокиси углерода к баллону с двуокисью углерода. Убедиться, что между резьбовым фланцем и баллоном с

углерода вставлено соответствующее уплотнительное кольцо.

9. Слегка затянуть узкую накидную гайку

резьбового фланца гаечным ключом с открытым концом или накидным ключом (например, 6.574-337.0). Удерживать широкую накидную гайку гаечным ключом с открытым концом, чтобы не перекрутить шланг подачи двуокиси углерода.

Не допускать скручивания (перекручивания) шланга подачи двуокиси углерода, иначе его можно

Опасность травмирования вследствие удара электрическим

Используемая розетка должна быть установлена квалифицированным электриком и соответствовать требованиям IEC 60364-1. Аппарат можно подключать только к источнику питания с защитным заземлением. Используемая розетка должна находиться в легко доступном месте на высоте от 0,6 м до 1,9 м над полом. Используемая розетка должна находиться в поле зрения оператора. Аппарат должен быть защищен автоматическим предохранительным выключателем, 30 мА. Перед каждым использованием проверять сетевой кабель аппарата на наличие повреждений. Не использовать аппарат с поврежденным кабелем. Обратиться к квалифицированному электрику для замены поврежденного кабеля. Удлинительный кабель должен обеспечивать защиту IPX4, а исполнение кабеля должно соответствовать как минимум H 07 RN-F 3G1.5. Неподходящие удлинительные кабели могут представлять опасность.

использовании удлинительного кабеля, он должен быть пригоден для использования на открытом воздухе, а соединение должно быть сухим и расположено над землей. Для этого рекомендуется использовать кабельную катушку, удерживающую розетку на высоте не менее 60 мм от

1. Вставить штепсельную вилку в

Сброс времени струйной очистки Для подсчета рабочего времени можно сбросить счетчик времени струйной очистки на 0 до начала работы.

1. Повернуть переключатель программ

в положение сброса. Рисунок F 1 Оставшееся время до следующего обслуживания сервисной службой 2 Время струйной очистки с момента последнего сброса 3 Кнопка подачи сжатого воздуха/

2. Нажать кнопку подачи сжатого

воздуха/гранул на струйном

Время струйной очистки сбрасывается на 0.

Опасность травмирования Разлетающиеся гранулы сухого льда могут стать причиной травмирования или получения низкотемпературных

Не направлять струйный пистолет на людей. Удалить посторонних лиц из рабочей зоны и исключить их доступ в рабочую зону во время эксплуатации (например, установив ограждения). Во время эксплуатации исключить контакт с соплом и струей сухого

1. Выполнять все работы по

техническому обслуживанию, указанные в главе «Уход и техническое обслуживание/ Ежедневно перед началом работы».

2. Оградить рабочую зону, чтобы

исключить доступ посторонних людей в данную зону во время работы.

Опасность удушья Опасность удушья двуокисью углерода. Гранулы сухого льда состоят из твердой двуокиси углерода. Во время эксплуатации аппарата содержание двуокиси углерода в воздухе на рабочем месте увеличивается. Проложить отводной шланг, например, с выводом наружу, чтобы исключить опасность удушья двуокисью углерода. Примечание: двуокись углерода тяжелее воздуха. Следить за тем, чтобы двуокись углерода не попала, например, снаружи в подвал под мастерской. При более длительной струйной очистке (более 10 минут в день), особенно в небольших помещениях (менее 300 м³), рекомендуется использовать устройство предупреждения о повышенном содержании двуокиси углерода в

Признаки повышенного содержания двуокиси углерода во вдыхаемом

3...5 %: головная боль, учащенное

7...10 %: головная боль,

возможно, потеря сознания. При первом появлении этих признаков немедленно выключить аппарат и выйти на свежий воздух. Перед тем как продолжить работу, обязательно104 Русский улучшить условия вентиляции или использовать дыхательный аппарат. Соблюдать паспорт безопасности от поставщика двуокиси углерода. Опасные для здоровья вещества. Вещества, удаленные с очищаемого объекта, поднимаются вверх в виде

Соблюдать соответствующие меры безопасности, если во время очистки может возникнуть опасная для здоровья пыль. Опасность взрыва Смесь пыли оксида железа и легких

может воспламениться при неблагоприятных условиях с выделением высокой тепловой

Никогда не работать одновременно с деталями из легких металлов и деталями с содержанием железа. Перед началом работы с другим материалом очистить рабочую зону и вытяжное устройство. 3. При работе в узких помещениях обеспечить достаточный воздухообмен, чтобы концентрация двуокиси углерода в воздухе помещения не превышала опасного уровня.

4. Закрепить легкие очищаемые

Опасность электростатического

Во время очистки очищаемый объект может электростатически заряжаться. Последующий разряд может привести к травмированию и повреждению электронных узлов. Заземлить очищаемый объект и поддерживать созданное заземление во время очистки.

5. Заземлить очищаемый объект

6. Использовать защитную одежду,

защитные перчатки, плотно прилегающие защитные очки и средства защиты органов слуха.

7. Включить подачу сжатого воздуха.

8. Открыть запорный вентиль на

баллоне с двуокисью углерода.

9. Установить переключатель программ

на уровень 3. Рисунок G 1 Переключатель программ 2 Уровень 1 3 Уровень 2 4 Уровень 3 5 Сброс 10.Встать в надежном месте и занять безопасное положение, чтобы не потерять равновесие от действия силы отдачи струйного пистолета. Очистка гранулами сухого льда

1. Выбрать режим работы со струей

гранул с помощью кнопки подачи сжатого воздуха/гранул. (Контрольный индикатор не должен

Рисунок I 1 Кнопка подачи сжатого воздуха/ гранул с контрольным индикатором горит красным: струя сжатого воздуха выключен: струя гранул

2. Установить необходимое значение

давления струи на редукторе, предоставляемом заказчиком. Максимальное давление: 10 бар. Минимальное давление: ● Уровень 1: 0,7 бар ● Уровень 2: 1,4 бар ● Уровень 3: 2,8 бар

Давление отображается на дисплее. Если не достигнуто минимальное давление или превышено максимальное давление, дисплей мигает.

3. Направить струйный пистолет от

4. Отвести предохранительный рычаг

струйного пистолета вверх и одновременно нажать спусковой

Рисунок K 1 Предохранительный рычаг 2 Спусковой рычаг 3 Фары рабочего освещения Рабочее освещение включается одновременно с началом производства гранул.

5. Подождать образования струи

Никогда не эксплуатировать аппарат, если баллон с двуокисью углерода не установлен или пустой. Выбрать более высокий уровень с помощью переключателя программ или заменить баллон с двуокисью углерода, если через 5 минут струйной очистки гранулы не выходят из струйного

6. При необходимости вернуть

переключатель программ на уровень 2 или 1.

Опасность повреждения Могут выйти крупные гранулы. Сначала проверить эффективность очистки на незаметном месте во избежание повреждений.

При перерывах в работе струи сухого льда, увеличить давление струи или установить более низкий уровень с помощью переключателя программ.

7. Направить струю гранул на

очищаемый объект и удалить загрязнение струей.

8. Отпустить спусковой рычаг.

Подача струи гранул прекращается. Рабочее освещение выключается через 30 секунд.

9. Вставить струйный пистолет с

удерживающим конусом в держатель на аппарате. Рисунок J 1 Держатель 2 Удерживающий конус 3 Струйный пистолет 10.Закрыть запорный вентиль на баллоне с двуокисью углерода, если перерыв в работе длится более 30 минут. Сжатый воздух без гранул Загрязнение, не плотно приставшее к поверхности очищаемого объекта, можно удалить сжатым воздухом без гранул сухого льда.

1. Выбрать режим работы со сжатым

воздухом с помощью кнопки подачи сжатого воздуха/гранул. (Контрольный индикатор должен гореть красным.) Рисунок I 1 Кнопка подачи сжатого воздуха/ гранул с контрольным индикатором горит красным: струя сжатого воздуха выключен: струя гранул

2. Отвести предохранительный рычаг

струйного пистолета вверх и одновременно нажать спусковой

Рисунок K 1 Предохранительный рычаг 2 Спусковой рычаг 3 Фары рабочего освещения Сжатый воздух выходит из струйного сопла, и включается рабочее

3. Направить струю сжатого воздуха на

очищаемый объект и удалить загрязнение.

4. Отпустить спусковой рычаг.

Подача струи сжатого воздуха прекращается. Рабочее освещение выключается через 30 секунд.

5. Вставить струйный пистолет с

удерживающим конусом в держатель на аппарате.

6. Закрыть запорный вентиль

баллоне с двуокисью углерода, если перерыв в работе длится более 30 минут. Окончание работы

1. Отпустить спусковой рычаг струйного

2. Закрыть запорный вентиль на

баллоне с двуокисью углерода.

3. Нажимать спусковой рычаг струйного

пистолета до тех пор, пока не перестанут выходить гранулы.

4. Установить переключатель программ

5. Перекрыть подачу сжатого воздуха.

6. Нажимать спусковой рычаг струйного

пистолета до тех пор, пока из аппарата не перестанет

7. Повернуть переключатель программ

в положение «0/OFF».

8. Извлечь штепсельную вилку из

9. Смотать сетевой кабель, подвесить

на держателе шланга/кабеля и закрепить резиновыми стяжками.Русский 105 Рисунок L 1 Сетевой кабель 2 Держатель шланга/кабеля 3 Резиновые стяжки 4 Отводной шланг 10.Отсоединить шланг подачи сжатого воздуха от аппарата. 11.Смотать отводной шланг, подвесить на держателе шланга/кабеля и закрепить резиновыми стяжками. 12.Смотать шланг подачи средства для струйной очистки и подвесить на предусмотренном для него

13.Вставить струйный пистолет с конусом в держатель на аппарате. Транспортировка 몇 ОСТОРОЖНО Опасность несчастного случая и травмирования При транспортировке и хранении учитывать вес аппарата, см главу «Технические характеристики».

Опасность повреждения При транспортировке в горизонтальном положении может вытекать моторное масло. Последующий недостаток масла может привести к повреждению при следующей эксплуатации. Устройство следует транспортировать только в вертикальном положении.

1. Перед транспортировкой выполнить

все действия, описанные в главе «Окончание работы».

2. Отпустить стояночный тормоз на

поворотных роликах и переместить аппарат за дугообразную

3. Перед загрузкой на транспортные

средства снять баллон с двуокисью углерода с аппарата.

4. Поднять аппарат могут 2 человека,

каждый из которых использует ручку на нижней стороне аппарата и поддерживает аппарат другой рукой за верхний край.

5. Для транспортировки на

транспортных средствах заблокировать стояночный тормоз на поворотных роликах и закрепить аппарат натяжным

몇 ОСТОРОЖНО Опасность несчастного случая и травмирования При транспортировке и хранении учитывать вес аппарата, см главу «Технические характеристики». Аппарат разрешается хранить только в помещениях.

Опасность удушья Двуокись углерода может накапливаться в закрытых помещениях и вызывать смерть от

Хранить баллоны с двуокисью углерода (даже если они подключены к аппарату) только в хорошо проветриваемых

Уход и техническое обслуживание Указания по техническому обслуживанию Важным условием надежной работы установки является регулярное техническое обслуживание в соответствии со следующим планом технического обслуживания. Использовать только запасные части, предоставляемые или рекомендованные изготовителем: ●запасные и быстроизнашивающиеся

● принадлежности, ●рабочие вещества, ●чистящее средство.

Опасность несчастного случая Возможен самопроизвольный запуск аппарата. Контакт с холодными частями аппарата или жидкой двуокисью углерода может вызвать обморожение. Вдыхание газообразной двуокиси углерода может вызвать смерть от удушья. Перед началом работ с аппаратом выполнить все действия, описанные в главе «Окончание работы». Подождать, пока аппарат нагреется, или надеть одежду для защиты

холода. Никогда не класть сухой лед в

Опасность повреждения Использование неподходящего чистящего средства может повредить аппарат и струйный

Ни в коем случае не очищать аппарат и струйный пистолет растворителями, бензином или чистящими средствами, содержащими масло. Договор на техническое обслуживание Чтобы обеспечить надежную работу установки, мы рекомендуем вам заключить договор на техническое обслуживание. Обратитесь в соответствующую сервисную службу компании KÄRCHER. План технического обслуживания Ежедневно перед началом работы

1. Внимательно проверить шланг

подачи средства для струйной очистки на предмет трещин, перегибов и других повреждений. Мягкие участки на шланге указывают на износ внутренней части шланга. Заменить дефектный или изношенный шланг новым.

2. Проверить электрические кабели и

разъемы на предмет повреждений. Заменить дефектные детали в сервисной службе. Каждые 100 часов работы

1. Проверить муфты на аппарате и

шланге подачи средства для струйной очистки на предмет повреждений и износа. Заменить дефектный шланг подачи средства для струйной очистки, дефектные муфты на аппарате заменить в сервисной

Каждые 500 часов работы или

1. Проверить аппарат в сервисной

1. Заменять шланг подачи средства для

струйной очистки не реже одного раза в 2 года.

Согласно DGUV R 100-500 аппарат должен подвергаться следующим испытаниям, проводимым экспертом. Результаты испытания должны записываться в свидетельство об испытании. Эксплуатирующая сторона должна сохранить свидетельство об испытании до следующего испытания. После перерыва в работе более одного года

1. Проверить надлежащее состояние и

правильное функционирование

После смены места установки

1. Проверить аппарат на предмет

надлежащего состояния, правильного функционирования и правильной

После проведения ремонта или внесения изменений, которые могут повлиять на эксплуатационную безопасность

1. Проверить аппарат на предмет

надлежащего состояния, правильного функционирования и правильной

Опасность несчастного случая Возможен самопроизвольный запуск аппарата. Контакт с холодными частями аппарата или жидкой двуокисью углерода может вызвать обморожение. Вдыхание газообразной двуокиси углерода может вызвать смерть от удушья. Перед началом работ с аппаратом выполнить все действия, описанные в главе «Окончание работы». Подождать, пока аппарат нагреется, или надеть одежду для защиты

холода. Никогда не класть сухой лед в рот.106 Русский

Опасность повреждения Использование неподходящего чистящего средства может повредить аппарат и струйный

Ни в коем случае не очищать аппарат и струйный пистолет растворителями, бензином или чистящими средствами, содержащими

Индикатор неисправностей Неисправности сигнализируются контрольными индикаторами на панели управления. Рисунок N 1 Индикатор неисправности струйного

2 Индикатор неисправности системы подачи сжатого воздуха 3 Индикация неисправности производства гранул 4 Индикация неисправности дозирования гранул Устранение неисправностей Зачастую неисправности имеют простые причины, поэтому с помощью следующего обзора их можно устранить самостоятельно. В случае сомнения или возникновения не описанных здесь неисправностей следует обращаться в авторизованную сервисную службу Kärcher. Выполнение сброса

1. Нажать кнопку сброса внутри

аппарата с помощью отвертки. Рисунок O Замена фильтра двуокиси

Неисправности Загрязненная двуокись углерода может вызвать функциональные нарушения. При работе с фильтром двуокиси углерода очень строго следить за тем, чтобы в аппарат не попали частицы загрязнения.

Неисправности Неисправности из-за загрязнений. После каждого ослабления или откручивания резьбовой пробки необходимо заменять фильтр двуокиси углерода и медное уплотнительное кольцо. Если этого не сделать, частицы могут отделиться от фильтра двуокиси углерода и привести к неисправности.

Фильтр двуокиси углерода подвергается обратной промывке и очистке, как только штуцер баллона под давлением отсоединяется от баллона с двуокисью углерода. Ошибка Устранение Индикатор неисправности струйного пистолета горит Не нажимать спусковой рычаг струйного пистолета до момента включения. Удалить фиксацию спускового рычага струйного пистолета. Индикатор неисправности струйного пистолета мигает Проверить, подключена ли линия управления струйным пистолетом к аппарату. Проверить линию управления на шланге подачи средства для струйной очистки на наличие повреждений. Индикатор неисправности системы подачи сжатого воздуха горит Увеличить давление воздуха. Индикатор неисправности системы подачи сжатого воздуха мигает Проверить отводной шланг на предмет засорения. Баллон с двуокисью углерода слишком горячий и, следовательно, имеет слишком высокое давление. Установить аппарат вместе с баллоном в более прохладном месте или защитить его от прямых солнечных лучей.

неисправности производства гранул горит Дать аппарату оттаять. Проверить фильтр двуокиси углерода и при необходимости заменить его. Затем выполнить сброс. Если неисправность возникает повторно, заменить баллон с двуокисью углерода. Индикатор неисправности дозирования гранул горит Выключить и снова включить устройство. Если индикатор неисправности продолжает гореть, следует обратиться в сервисную службу. Индикатор неисправности дозирования гранул мигает Дать двигателю устройства дозирования остыть. Расположить аппарат так, чтобы воздух мог поступать в аппарат снизу. При необходимости обратиться в сервисную службу. Контрольный индикатор электропитания не горит Вставить штепсельную вилку в розетку. Проверить источник питания по месту эксплуатации. Контрольный индикатор сжатого воздуха не горит Подсоединить шланг подачи сжатого воздуха к аппарату. Открыть запорный вентиль в системе подачи сжатого воздуха по месту эксплуатации. Аппарат не работает Проверить контрольные индикаторы и индикаторы неисправностей. Выполнить сброс. Плохая очистка Установить переключатель программ на более высокий уровень. Увеличить давление струи. Проверить уровень заполнения баллона с двуокисью углерода. Не использовать нагретый баллон с двуокисью углерода. Обеспечить защиту баллона с двуокисью углерода от теплового излучения. Если температура двуокиси углерода выше 31 °C, эффективность производства гранул резко падает. Дать шлангу подачи средства для струйной очистки и струйному пистолету оттаять, чтобы устранить засорение. Затем увеличить давление струи. Недостаточное дозирование гранул Установить переключатель программ на более высокий

Заменить фильтр двуокиси углерода между аппаратом и баллоном с двуокисью углерода. Периодические перерывы в работе струи сухого льда Установить переключатель программ на более низкий уровень или увеличить давление

Если струйное сопло засорено: a немедленно закрыть баллон с двуокисью углерода. b Дать аппарату оттаять в течение 30 минут. c Увеличить давление

d Запустить аппарат с закрытым баллоном с двуокисью углерода, чтобы удалить остатки гранул.Русский 107 Поэтому регулярная замена фильтра двуокиси углерода не требуется.

1. Закрыть запорный вентиль на

баллоне с двуокисью углерода.

2. Включить аппарат на максимальном

уровне прим. на 1 минуту, чтобы сбросить давление в шланге подачи двуокиси углерода.

3. Открутить резьбовой фланец на

баллоне с двуокисью углерода.

4. Осторожно выкрутить резьбовую

пробку из резьбового фланца. При

оставить резьбовой фланец свисать, чтобы исключить риск попадания внутрь шланга подачи двуокиси углерода частиц загрязнения. Рисунок P 1 Резьбовой фланец 2 Фильтр двуокиси углерода 3 Медное уплотнительное кольцо 4 Резьбовая пробка

5. Снять фильтр двуокиси углерода.

6. Очистить резьбовую пробку и

резьбовой фланец с помощью

7. Осторожно прижать рукой новый

фильтр двуокиси углерода к резьбовой пробке.

8. Заменить медное уплотнительное

9. Затянуть резьбовую пробку,

удерживая широкий шестигранник резьбового фланца гаечным ключом с открытым концом. Момент затяжки: 80 Нм.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Принадлежности Клапан остаточного давления в составе монтажного комплекта Номер для заказа 2.574-006.0 Необходим, если баллон с двуокисью углерода используется с клапаном остаточного давления. Технические характеристики Сохраняется право на внесение технических изменений. Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: ледяной бластер

1.574-xxx (IB 10/8 L2P) Действующие директивы ЕС 2006/42/ЕС (+2009/127/ЕС) 2014/30/EС 2011/65/EС 2009/125/ЕС + 2009/1781 Примененные гармонизированные

EN 60335-1 EN IEC 63000: 2018 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] г. Винненден, 01.02.2021 IB 10/ 8 L2P Электрическое подключение Напряжение сети V 220...

Потребляемая мощность kW 1,0 Степень защиты IPX4 Ток утечки, тип.mA<3,5 Автоматический предохранительный выключатель delta I,

0,03 Элемент подключения сжатого

Шланг сжатого воздуха, номинальный диаметр

0,5 Давление (макс.) MPa (bar) 1,0 (10) Расход сжатого воздуха,

min 0,8 Рабочие характеристики устройства Давление струи, макс.MPa (bar) 1,0 (10) Давление струи, мин. уровень 1 MPa (bar) 0,07 (0,7) Давление струи, мин. уровень 2 MPa (bar) 0,14 (1,4) Давление струи, мин. уровень 3 MPa (bar) 0,28 (2,8) Расход двуокиси

Сила отдачи струйного пистолета, макс. N40 Баллон с двуокисью углерода Максимальный заправочный объем kg 37,5 Диаметр, макс. mm 220 Условия окружающей среды Воздухообмен м

/ч 2000 Размеры и вес Типичный рабочий вес (без баллона с двуокисью

kg 95 Длина mm 866 Ширина mm 443 Высота без баллона с двуокисью углерода mm 970 Расчетные значения в соответствии с EN 60335-2-79 Вибрация на руке/кисти m/s2 0,08 Уровень звукового

dB(A) 95 Уровень звуковой

3. Паркирайте уреда на хоризонтална,

4. Блокирайте водещите колела

5 Холендрова гайка 6 Маркуч за струен материал

9. Пъхнете струйния пистолет с

2. Поставете с натиск друга струйна

3. При работа в тесни помещения

5. Пъхнете струйния пистолет с

струйния пистолет, докато

1. Сменяйте маркуча за струен

9. Затегнете винтовата пробка, като

m/s2 0,08 Ниво на звуково

тиск струменя гранул.

для вуглекислого газу.
