РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B276HULC ACER

(habitual) Contraste 100000000:1 no máx. (ACM) Ângulo visível 178° (H) 178° (V) (CR=10) Tempo de resposta 5 ms (G a G) Tipo de painel IPS (comutação de planos) Frequência horizontal 31 - 90 kHz Frequência vertical 56 - 76 Hz Cores do ecrã 16,7 milhões Frequência de pontos 241,5 MHz Resolução máxima 2560 x 1440@60 Hz Plug & Play VESA DDCCI/DDC2B Classe de eficiência energética A+ *Consumo energético anual 34 (kWh) (nos modelos com entrada HDMI) Consumo energético (a 200 cd/m²) Ligado 25 W (habitual) Modo de espera 0,49 W (habitual) Desligado 0,47 W (habitual) Conetor de entrada HDMI de 19 pinos (apenas nos modelos com entrada HDMI) DP (apenas nos modelos com entrada DP) Mini-DP (apenas nos modelos com entrada Mini-DP) Sinal de entrada de vídeo Sinal HDMI (apenas nos modelos com entrada HDMI) (Opcional) DP (apenas nos modelos com entrada DP) (Opcional) Mini-DP (apenas nos modelos com entrada Mini-DP) (Opcional) Colunas 2 W x 2 (apenas nos modelos com entrada de áudio) (Opcional) USB USB 3.0 x 4 (Opcional) Tamanho máximo do ecrã Horizontal: 596,74 mm Vertical: 335,66 mm Alimentação 100-240 V, 50/60 Hz Considerações ambientais Temperatura de funcionamento: 0° a 40°C Temperatura de armazenamento: -20° a 60°C Humidade de funcionamento: 20% a 80% Dimensões 614,0 (L) x 395,41 ~ 545,41 (A) x 247,17 (P) mm Peso (líquido) 7,93 kg (líquido) Especificações de mecanismos Inclinação: entre -5° e +35° (só é possível disponibilizar 35° de reclinação para o ângulo de elevação no ponto mais elevado) Rotação: entre -60° e +60° Ajuste da altura: entre 0 mm e 150 mm Articulação: entre -90° e +90° Apoio amovível: sim (apoio amovível com parafuso de engate) Controlos externos Comutador/botões Botão de alimentação MENU/ENTER Entrada Volume Luminosidade Modo Funções Luminosidade Contraste Luz azul Intensif. preto ACM Super nitidez Gamma Temp. Cor Modos Modo sRGB Modo esc. cinza Tonalid. 6 eixos Satur. 6 eixos Volume Sem som Taxa de reação Idioma Tempo limite OSD Transparência Bloquear OSD Entrada Fonte Auto Formato DP Atribuição tecla atalho Modo Panorâmico DDC/CI Nív. preto HDMI Modo início ráp. Carregamento USB no modo desligado (Opcional) Informações do ecrã Repor todas definições Sair As especificações variam consoante o modelo e a região.Русский Краткое руководство пользователя ЖК-монитора Acer (QSG) Важные инструкции по технике безопасности Внимательно прочтите следующие инструкции.

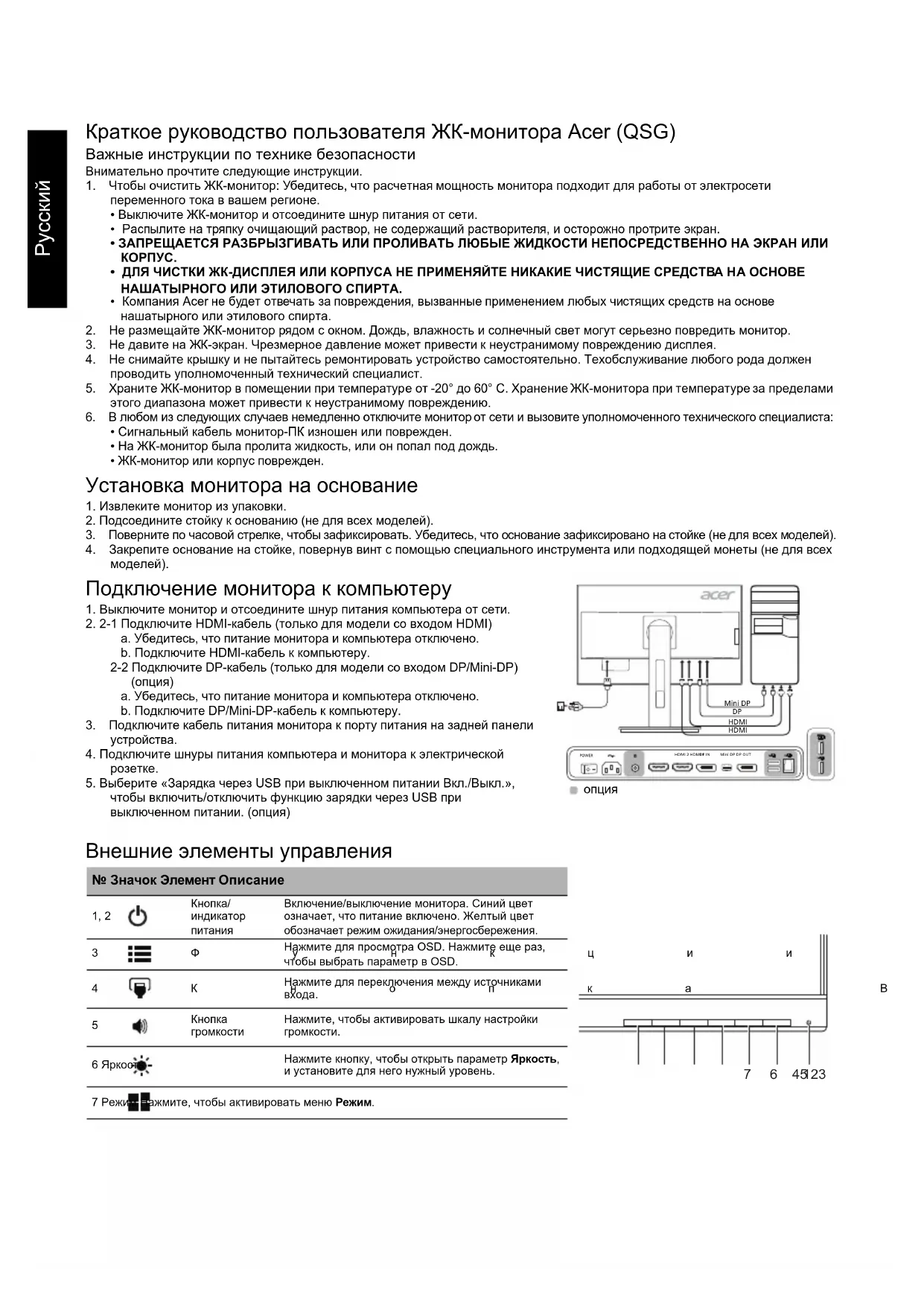

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока в вашем регионе.• Выключите ЖК-монитор и отсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден. • На ЖК-монитор была пролита жидкость, или он попал под дождь. • ЖК-монитор или корпус поврежден. Установка монитора на основание

1. Извлеките монитор из упаковки.2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех

Подключение монитора к компьютеру 1. Выключите монитор и отсоедините шнур питания компьютера от сети.2. 2-1 Подключите HDMI-кабель (только для модели со входом HDMI)a. Убедитесь, что питание монитора и компьютера отключено.b. Подключите HDMI-кабель к компьютеру.2-2 Подключите DP-кабель (только для модели со входом DP/Mini-DP) (опция)a. Убедитесь, что питание монитора и компьютера отключено.b. Подключите DP/Mini-DP-кабель к компьютеру.

3. Подключите кабель питания монитора к порту питания на задней панели

устройства.4. Подключите шнуры питания компьютера и монитора к электрической розетке. 5. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы включить/отключить функцию зарядки через USB при выключенном питании. (опция) Внешние элементы управления № Значок Элемент Описание 1, 2 Кнопка/индикатор питанияВключение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения.3Функции OSDНажмите для просмотра OSD. Нажмите еще раз, чтобы выбрать параметр в OSD.4Кнопка ВходНажмите для переключения между источниками входа. Кнопка громкостиНажмите, чтобы активировать шкалу настройки громкости.6 ЯркостьНажмите кнопку, чтобы открыть параметр Яркость, и установите для него нужный уровень.7 Режим Нажмите, чтобы активировать меню Режим. HDMI HDMI

1234567Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентируйте или переместите приемную антенну. Увеличьте расстояние между устройством и приемником. Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/ 65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего

Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство. Предупреждение относительно магнитного поля Некоторые электронные устройства, например, жесткие диски, USB-устройства, планшетные компьютеры, ноутбуки, мобильные телефоны, часы, наушники, динамики, кредитные карты, магнитные удостоверения личности и т. д., чувствительны к магнитному полю и могут быть повреждены, либо навсегда или временно отключены, при воздействии на них слишком сильного магнитного поля. Не следует размещать электронные устройства на магнитной области основания монитора или рядом с ней. MagnetРусский Спецификации Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer.

• Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 27”W (69 см) Шаг пикселя 0,233 мм (Г) x 0,233 мм (В)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (Г) 178° (В) (CR=10) Время отклика 5 мс (G до G) Тип панели In-Plane Switching Частота по горизонтали 31 - 90 кГц Частота по вертикали 56 - 76 Гц Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее 241,5 МГц Максимальное разрешение 2560 x 1440@60 Гц Plug & Play VESA DDCCI/DDC2B Класс энергопотребления A+ *Годовое энергопотребление 34 (кВ/ч) (для модели с HDMI-входом) Потребляемая мощность (при яркости 200 нитов) Во включенном состоянии 25 Вт (тип.) Спящий режим 0,49 Вт (тип.) В выключенном состоянии 0,47 Вт (тип.) Входной разъем HDMI 19-контактный (только для модели со входом HDMI) DP (только для модели со входом DP) Mini-DP (только модель со входом Mini-DP) Входной видеосигнал Сигнал HDMI (только для модели со входом HDMI) (опция) DP (только для модели со входом DP) (опция) Mini-DP (только модель со входом Mini-DP) (опция) Динамики 2 Вт x 2 (только для модели с аудиовходом) (опция) USB USB 3.0 x 4 (опция) Максимальный размер экрана По горизонтали: 596,74 мм По вертикали: 335,66 мм Источник питания 100-240 В, 50/60 Гц Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 614,0 (Ш) x 395,41 ~ 545,41 (В) x 247,17 (Г) мм Вес (нетто) 7,93 кг (нетто) Спецификации механизмов Угол наклона: От -5° до +35° (наклон 35 градусов возможен только в самой высокой точке

Угол поворота: От -60° до +60° Регулировка по высоте: От 0 мм до 150 мм Вращение: От -90° до +90° Съемная подставка: Да (съемная подставка с винтовым размыкателем)

Переключатели/кнопки Кнопка питания

Усиление черного ACM Высокая резкость

Режим sRGB Реж.градац.сер. 6 цветов Насыщ. 6 цветов

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Формат DP Горячие клавиши Широкоэк.реж. DDC/CI Ур. черного HDMI Реж. быст. зап. Зарядка через USB при выключенном питании (опция) Информация о мониторе Сброс всех настроек
