B276HULC - Monitor ACER - Ingyenes használati útmutató

Terméktípus	LCD monitor
Márka / Modell	ACER B276HULC
Képernyő mérete	27 hüvelyk (69 cm)
Maximális felbontás	2560 x 1440 60 Hz-en
Fényerő	350 cd/m² (tipikus)
Kontrasztarány	10000000:1 max (ACM)
Válaszidő	5 ms (szürke-szürke)
Panel típusa	IPS
Látószög	178° vízszintes, 128° függőleges (CR=10)
Megjeleníthető színek	16,7 millió
Bemeneti csatlakozók	HDMI, DisplayPort, Mini-DisplayPort (modelltől függően)
Beépített hangszórók	2 W x 2 (opcionális)
USB portok	USB 3.0 x 4 (opcionális)
Tápegység	100-240 V, 50/60 Hz
Fogyasztás üzem / készenlét / kikapcsolva	25 W / 0,49 W / 0,47 W (tipikus)
Energiahatékonysági osztály	A+
Méretek (Sz x M x Mé)	614 x 395,41~545,41 x 247,17 mm
Nettó tömeg	7,93 kg
Üzemi hőmérséklet	0°C – 40°C
Ergonomikus beállítások	Döntés -5° – +35°, forgatás -60° – +60°, magasság 0-150 mm, elforgatás -90° – +90°, eltávolítható talp
OSD funkciók	Fényerő, Hangerő, Menü, Bemenet, Mód stb.
Ajánlott tisztítás	Oldószermentes puha kendő; kerülje az ammóniát és alkoholt
Biztonság	Ne tegye ki nedvességnek, ne nyissa ki a házat, hiba esetén húzza ki

Gyakran ismételt kérdések - B276HULC ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki és húzza ki a monitort. Használjon enyhén nedves (tiszta víz) puha kendőt oldószer nélkül. Ne nyomja erősen, és soha ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Mi az ACER B276HULC natív felbontása?

A natív felbontás 2560 x 1440 60 Hz-en. Az optimális kép érdekében állítsa be a forrást erre a felbontásra.

Hogyan állítsam be a monitor magasságát?

A monitor 0–150 mm magasságállítással rendelkezik. Egyik kezével tartsa az alapot, a másikkal emelje fel vagy eressze le a képernyőt a kívánt pozícióba.

Hogyan válthatok bemeneti forrást?

Nyomja meg a monitor hátulján található Bemenet gombot (4-es). Megjelenik egy menü az aktív forrás (HDMI, DP, Mini-DP) kiválasztásához. Erősítse meg ugyanazzal a gombbal.

Mit tegyek, ha a képernyő fekete marad bekapcsolás után?

Ellenőrizze, hogy a tápkábel és a videokábel megfelelően csatlakoztatva van-e. Győződjön meg róla, hogy a monitor be van kapcsolva (kék LED). Teszteljen egy másik forrást vagy kábelt. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy jóváhagyott technikussal.

Hogyan aktiváljam a készenléti módot?

A monitor automatikusan készenléti módba lép, ha nincs videójel. A képernyőt a bekapcsoló gombbal is kikapcsolhatja. A készenléti fogyasztás 0,49 W.

Kompatibilis a monitor VESA tartóval?

Igen, a talp eltávolítható, és a monitor VESA kompatibilis (100x100 mm-es szabvány). Az alap eltávolítása után rögzíthet egy csuklós kart vagy más tartót.

Hogyan állítsam be a fényerőt az OSD menüből?

Nyomja meg a Fényerő gombot (6-os) a beállító sáv megnyitásához. Használja a + és - gombokat a beállításhoz. Ezt a beállítást a főmenün (MENU gomb) keresztül is elérheti.

Vannak beépített hangszórók?

Igen, opcionálisan. A modell rendelkezhet 2 W x 2 hangszóróval. Ellenőrizze készüléke műszaki adatait. A hangot a Hangerő gombbal (5-ös) állíthatja be.

Hogyan forgassam el a képernyőt álló módba?

A monitor lehetővé teszi az elforgatást -90° és +90° között. Emelje a képernyőt a maximális magasságba, majd óvatosan forgassa el. Előfordulhat, hogy módosítania kell a tájolást az operációs rendszer megjelenítési beállításaiban.

HASZNÁLATI ÚTMUTATÓ B276HULC ACER

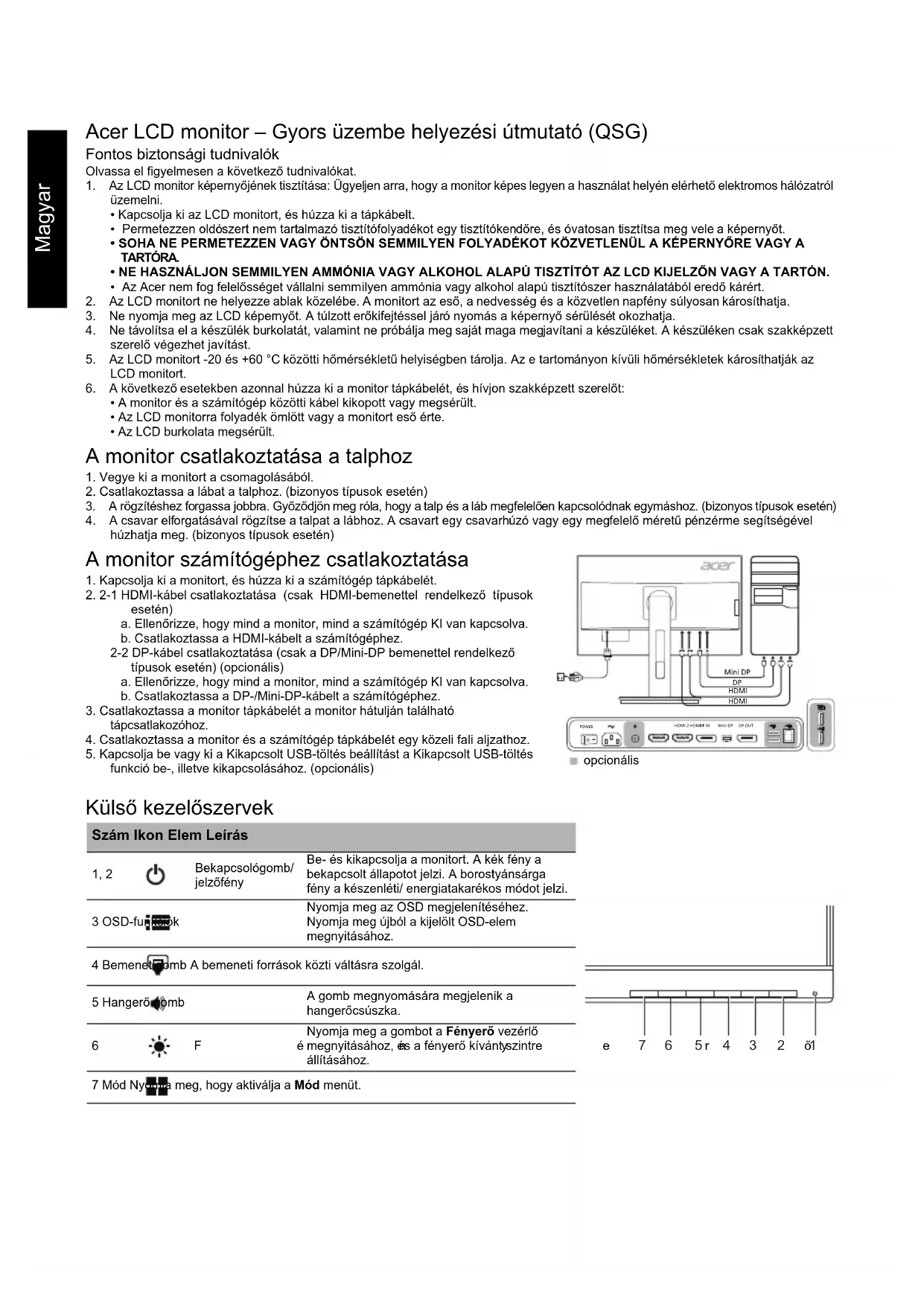

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, és ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD-monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD-monitort.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
12. A monitor és a számítógépek közötti kábel elkopott vagy megsérült.
13. Az LCD-monitorra folyadék ömlött, vagy a monitort eső érte.
14. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

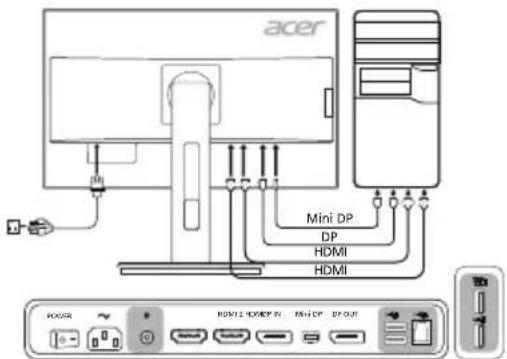

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása (csak HDMI-bemenettel rendelkező típusok esetén)

a. Ellenőrizze, hogy mind a monitor, mind a számítógép KI van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-2 DP-kábel csatlakoztatása (csak a DP/Mini-DP bemenettel rendelkező típusok esetén) (opcionális) a. Ellenőrizze, hogy mind a monitor, mind a számítógép KI van kapcsolva. b. Csatlakoztassa a DP-/Mini-DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
3. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (opcionális)

Külső kezelőszervek

Szám Ikon Elem Leírás
1,2	Bekapcsológomb/ jelzőfény	Be- és kikapcsolja a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárgy fény a készenlétí/ energiaatakárékos módot jerzi.
3 OSD-fügősok		Nyomja meg az OSD megjelenitéséhez. Nyomja meg újból a kijelöszt OSD-element megnyitásához.
4 Bemenetőcomb A bemeneti források közti valtásra szolgál.
5 Hangerőbomb		A gomb megnyomására megjelenik a hangerőcsűszka.
6	F	Nyomja meg a gombot a Fényerő gezérő e megnyitásához, és a fényerő kiványtszentre állitásához.
7 Mód Nyomca meg, hogy aktiválja a Mód��nt.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamos termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a termék árusító helyén kaphat.

Mágnesekkel kapcsolatos figyelmeztetés

Bizonyos elektronikus eszközök, így például a merevlemezek, USB-s eszközök, táblagépek, laptopok, mobiltelefonok, órák, fülhallgatók, hangszórók, bankkártyák, mágneses elven működő azonosítókártyák stb. érzékenyek a mágneses térre, és a túl erős mágneses tér károsíthatja azokat, illetve ideiglenesen zavarhatja a működésüket. A monitor talpának mágneses területére és annak közelébe ne helyezzen elektronikai eszközöket.

MŰSZAKI ADATOK

LCD-panel	Meghajlórendszer Szines	TFT LCD
	Mérét 27"W (69 cm)
	Képpontmérét 0,233 mm (vizszintes) x 0,233 mm (fuggöleges)
	Fényerő	350 cd/m2(jellemző)
	Kontraszt Max. 100 000 00:00:1 (ACM)
	Betekintési szög 178°(vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidő 5 ms (G-G)
	Panellípus IPS
	Víszintes frekvencia 31-90 KHz
	Fuggöleges frekvencia 56-76 Hz
Megjelenithető szinek 16,7 millió
Videoórájel 241,5 MHz
Maximális felbontás 2560 x 1440 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságosság besorolás A+
*Éves energiafogasyzlós		34 (kWh) (a HDMI bemenettel rendelkező tipus esetén)
Energiafogasyzlás (200 nit fényerő mellett)	Bekapsolt állapot 25 W (jellemző)
	Alvó állapot	0,49 W (jellemző)
	Kikapcsolt állapot	0,47 W (jellemző)
Bemeneti csatlakozó		19 tús HDMI (csak HDMI-bemenettel rendelkező tipusok esetén)DP (csak DP-bemenettel rendelkező tipusok esetén)Mini-DP (csak a Mini-DP bemenettel rendelkező tipusnál)
Bemeneti videojel		HDMI-jel (csak HDMI-bemenettel rendelkező tipusok esetén) (optionalis)DP (csak DP-bemenettel rendelkező tipusok esetén) (optionalis)Mini-DP (csak a Mini-DP bemenettel rendelkező tipusnál) (optionalis)
Hangszörök		2 W x 2 (csak az audiobemenettil rendelkező tipusok esetén) (optionalis)
USB-csatlakozó		USB 3.0 x 4 (optionalis)
Maximális kékpernyöméret		Víszintesen: 596,74 mmFüggölegesen: 335,66 mm
Áramforról s 100-240 V, 50/60 Hz
Környezetre vonatkoź követelmények:		Mücködési hörmséklet: 0-40 °CTárolás hörmséklet: -20-60 °CMücködési páralartalom: 20-80%
Méretek		614,0 (sze) x 395,41 ~ 545,41 (ma) x 247,17 (mé) mm
Tömeg (nettó)		7,93 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +35° közott (csak a készülek legmagasabb pontján mérhető 35 fokos döléssőg)Elfordlás: -60° és +60° közottMagasságbéallíts: 0-150 mmElfordlthato: -90° és +90° közottLevehető talp: Igen (csavaros rögzilésű levehető talp)
Külső kezelöszerrek	Kapcsoló/gombok	BekapsológombMENU/ENTERBemenetFényerőMod
	Funkciók	FényerőKontrasztKék fénySotét élenklitétseACMMSZuper élességGammaSzinhörmsékletMódkosrRGBmodSzükreányalatos mod6 tengelyes szinányaiat6 tengelyes telitettsgHangerőNémitásOver DriveSzelesmodDDC/CIHDMI FeketeszintGyorsinditäts modUSB-töltes kikapcsolt állapotban(optional)KüjelöinfomaciókMinden beällitas visszaállitásaKilépés
A műszaki adatok tipusonkét és/vagy régiónkét altérdők lehetnek.

Az Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyvek és egyéb dokumentumok. *Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
