Produkttyp	LCD-monitor
Märke / Modell	ACER B276HULC
Skärmstorlek	27 tum (69 cm)
Maximal upplösning	2560 x 1440 vid 60 Hz
Ljusstyrka	350 cd/m² (typisk)
Kontrast	10000000:1 max (ACM)
Svarstid	5 ms (grå till grå)
Paneltyp	IPS
Betraktningsvinkel	178° horisontell, 128° vertikal (CR=10)
Visade färger	16,7 miljoner
Ingångskontakter	HDMI, DisplayPort, Mini-DisplayPort (beroende på modell)
Inbyggda högtalare	2 W x 2 (tillval)
USB-portar	USB 3.0 x 4 (tillval)
Strömförsörjning	100-240 V, 50/60 Hz
Förbrukning på / standby / av	25 W / 0,49 W / 0,47 W (typisk)
Energiklass	A+
Mått (B x H x D)	614 x 395,41~545,41 x 247,17 mm
Nettovikt	7,93 kg
Driftstemperatur	0°C till 40°C
Ergonomiska inställningar	Lutning -5° till +35°, rotation -60° till +60°, höjd 0-150 mm, pivot -90° till +90°, löstagbart stativ
OSD-funktioner	Ljusstyrka, Volym, Meny, Ingång, Läge, etc.
Rekommenderad rengöring	Mjuk trasa utan lösningsmedel; undvik ammoniak och alkohol
Säkerhet	Utsätt inte för fukt, öppna inte höljet, koppla ur vid problem

Vanliga frågor - B276HULC ACER

Hur rengör jag monitorskärmen?

Stäng av och koppla ur monitorn. Använd en lätt fuktig mjuk trasa (rent vatten) utan lösningsmedel. Tryck inte hårt och spraya aldrig vätska direkt på skärmen. Undvik produkter som innehåller ammoniak eller alkohol.

Vilken är den ursprungliga upplösningen för B276HULC?

Den ursprungliga upplösningen är 2560 x 1440 vid 60 Hz. För bästa bild, ställ in din källa på denna upplösning.

Hur justerar jag monitorns höjd?

Monitorn har en höjdjustering på 0 till 150 mm. Håll basen med en hand och lyft eller sänk skärmen med den andra handen till önskad position.

Hur ändrar jag ingångskällan?

Tryck på knappen Ingång (nr 4) på baksidan av monitorn. En meny visas för att välja aktiv källa (HDMI, DP, Mini-DP). Bekräfta med samma knapp.

Vad gör jag om skärmen förblir svart efter påslagning?

Kontrollera att strömkabeln och videokabeln är korrekt anslutna. Se till att monitorn är på (blå lampa). Testa en annan källa eller en annan kabel. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Hur aktiverar jag standbyläge?

Monitorn går automatiskt i standbyläge när videosignalen saknas. Du kan också stänga av skärmen med strömknappen. Förbrukningen i standby är 0,49 W.

Är monitorn kompatibel med ett VESA-fäste?

Ja, stativet är löstagbart och monitorn är kompatibel med VESA (standard 100x100 mm). Du kan fästa en ledarm eller annat fäste efter att ha tagit bort sockeln.

Hur justerar jag ljusstyrkan från OSD-menyn?

Tryck på knappen Ljusstyrka (nr 6) för att öppna justeringsfältet. Använd tangenterna + och - för att justera. Du kan också komma åt denna inställning via huvudmenyn (knappen MENY).

Finns det inbyggda högtalare?

Ja, som tillval. Modellen kan vara utrustad med högtalare på 2 W x 2. Kontrollera din enhets tekniska specifikationer. Ljudet justeras med knappen Volym (nr 5).

Hur roterar jag skärmen till porträttläge?

Monitorn möjliggör pivot från -90° till +90°. Höj skärmen till maximal höjd och rotera den sedan försiktigt. Du kan behöva justera orienteringen i ditt operativsystems bildskärmsinställningar.

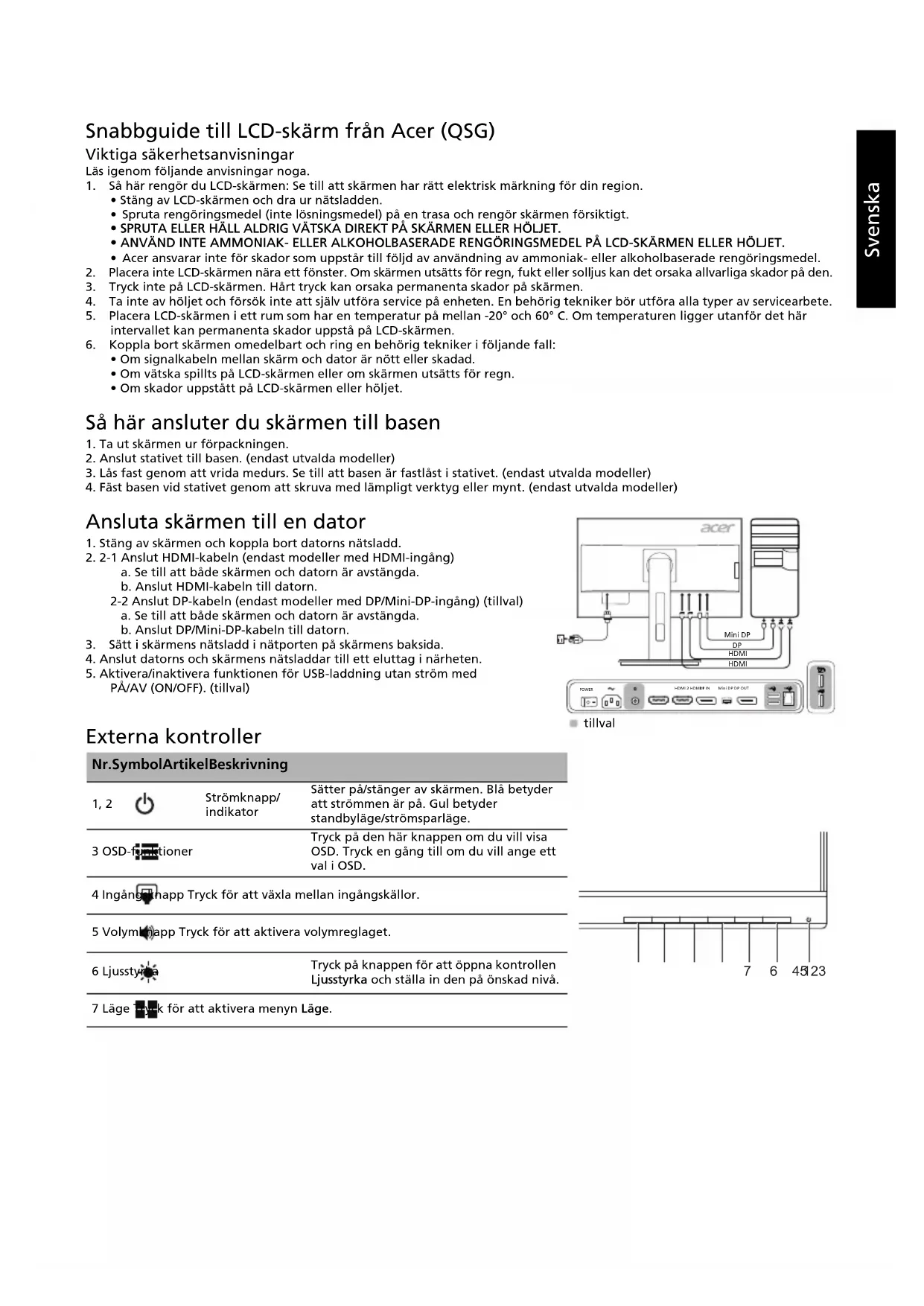

BRUKSANVISNING B276HULC ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
4. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
5. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
6. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
7. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
8. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
9. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
10. Om signalkabeln mellan skärm och dator är nött eller skadad.
11. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
12. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

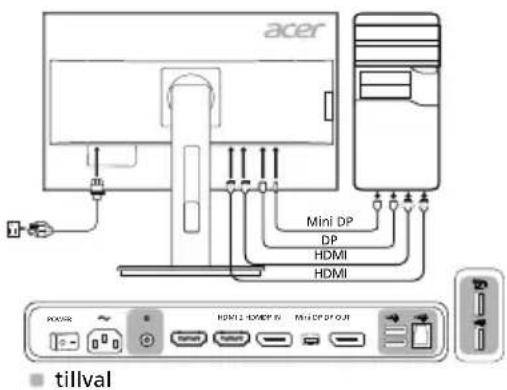

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

2-2 Anslut DP-kabeln (endast modeller med DP/Mini-DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda.

b. Anslut DP/Mini-DP-kabeln till datorn.

1. Sätt i skärmens nätsladd i porten på skärmens baksida.
2. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
3. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF). (tillval)

Externa kontroller

Nr.SymbolArtikelBeskrivning
1,2	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
3 OSD-functioner		Tryck på den här knappen om du vill visa OSD. Tryck en,gång till om du vill ange ett vali OSD.
4 Ingångflapp Tryck for att växla mellan ingängskällor.
5 Volymflapp Tryck for att aktivera volymreglaget.
6 Ljusstyrka		Tryck på knappen für att öppna kontrollen Ljusstyrka och ställa in den på önskad niva.
7 Lage flack for att aktivera menyn Lage.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänade utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänade utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

Vissa elektroniska enheter, som exempelvis hårddiskar, USB-enheter, surfplattor, bärbara datorer, mobiltelefoner, klockor, hörlurar, högtalare, kreditkort, passerkort osv., är känsliga för magnetfält och kan skadas permanent eller tillfälligt eller inaktiveras tillfälligt om de utsätts för ett magnetfält som är för starkt. Elektroniska enheter ska inte placeras i närheten av eller direkt på det magnetiska området på skärmens basenhet.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 27"W (69 cm)
	Pixelavständ 0,233 mm (H) x 0,233 mm (V)
	Ljustyrkå	350 cd/m2(typiskt)
	Kontrast 100 000 000:1 Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 5 ms (G till G)
	Paneltyp In-Plane Switching
	H-frekvens 31 - 90 kHz
	V-frekvens 56 - 76 Hz
Skärmfänger 16,7 miljoner
Pixelfrekvens 241,5 MHz
Högsta upplösning 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetklass		A+
*Arlig energiförbrukning		34 (kWh) (für modeller med HDMI-ingäng)
Energiförbrukning (vid 200 cd/m2)	På-läge	25 W (typiskt)
	Viloläge	0,49 W (typiskt)
	Av-läge	0,47 W (typiskt)
Ingångskontakt		HDMI 19 stift (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)Mini-DP (endast modeller med Mini-DP-ingäng)
Videosignalingäng		HDMI (endast modeller med HDMI-ingäng) (tilval)DP (endast modeller med DP-ingäng) (tilval)Mini-DP (endast modeller med Mini-DP-ingäng) (tilval)
Högtalare		2 W x 2 (endast modeller med ljudingäng) (tilval)
USB		USB 3.0 x 4 (tilval)
Största skärmtstorlek		Horisontellt: 596,74 mmVertikalt: 335,66 mm
Strömkölla		100-240V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°CTemperatur vid forvaring: -20° till 60°CFuktigkeit vid drift: 20% till 80%
Mätt		614,0 (B) x 395,41 - 545,41 (H) x 247,17 (D) mm
Vikt (netto)		7,93 kg (netto)
Mekaniska specificationner		Lutning: -5° till +35° (endast vid elevationsvinkelns högsta punkt kan en bakätlutning på35 grader upplås)Vridning: -60° till +60°Höjdistering: 0 mm till 150 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja (avtagbart fotstativ med skruvkoppling)
External konntroller	Reglage/knapp	StrömknappMENY/RETURNIngängLåge
	Funktioner	LjustyrkacKontrastBlätt liusFörstärk svartACMSuperskärpaGammaFärgtemperaturLagensRGB-lägeGräskaleläge6-axlad färgton6-axlad färgmättnadVolymTystÖverväxel
Specificationerna varierar after modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
