MANUALE UTENTE B276HULC ACER

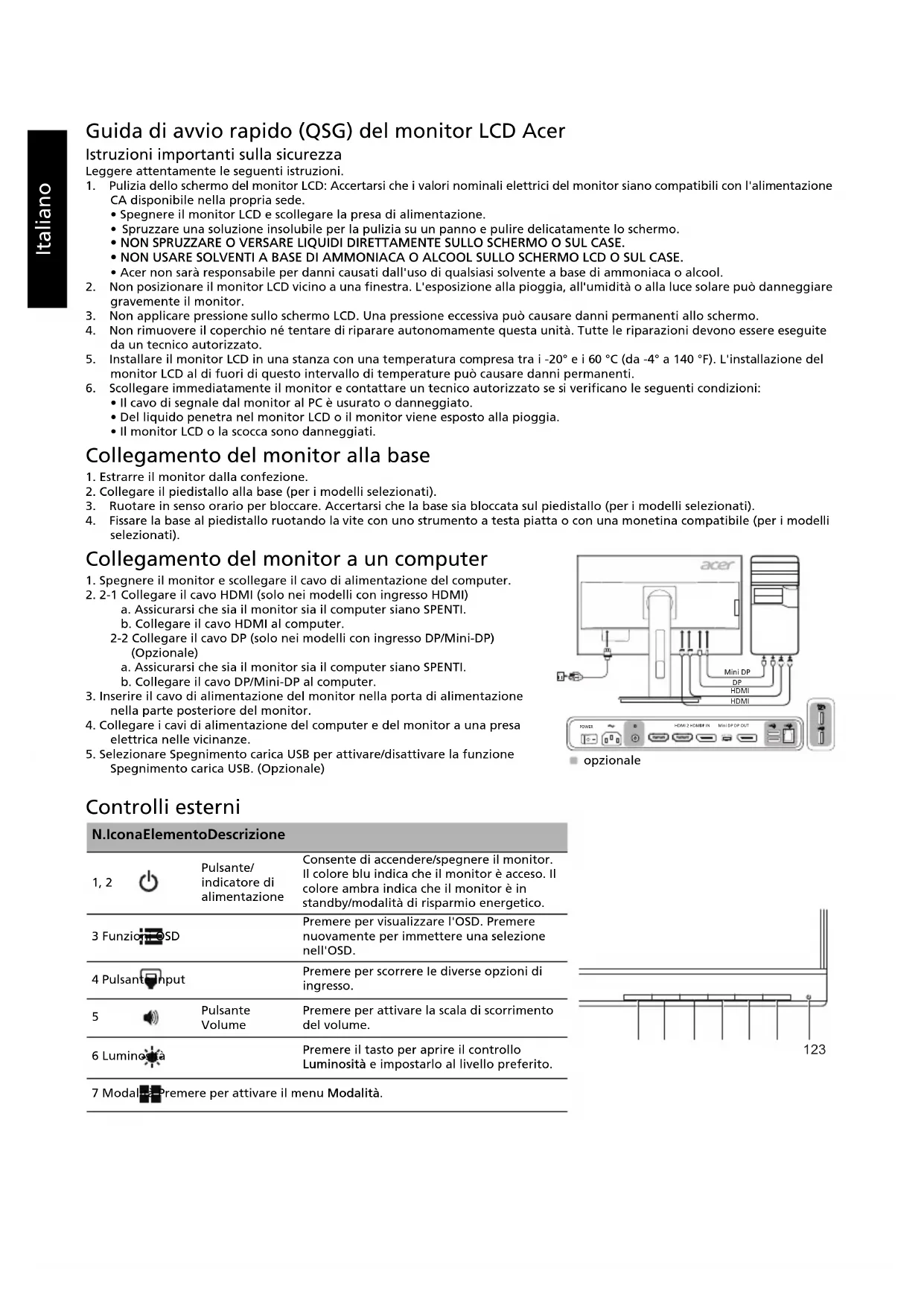

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attendamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spagnere il monitor LCD e scollegare la presa di alimentazione.
   Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.

3. NON SPRUZZARE O VERSARE LIQUIDI DIRITTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

5. Acer non sare responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva puo causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un tecico autorizzato.
9. Installare il monitor LCD in una stanza con una temperature compresa tra i -20^ e i 60^ (da -4^ a 140^ ). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui cassetti permanenti.

10. Scollegare immediamente il monitor e contattare un technician autorizzato se si verificano le seguenti condizioni:

11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.

12. Del liquido penetratnel monitorLCD o il monitor viene esesto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor alla confezione.
2. Collegare il piedistallo alla base (per i modelli selezionati).
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
4. Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

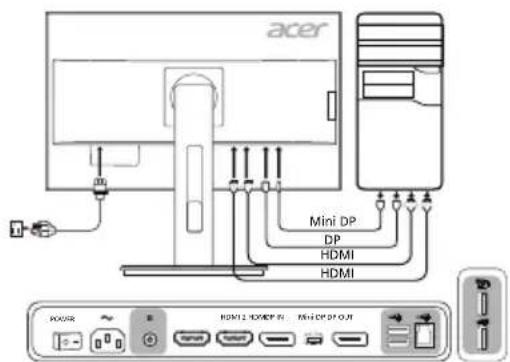

Collegamento del monitor a un computer

1. Spagnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Assicurarsi che sia il monitor sia il computer siano SPENTI.
b. Collegare il cavo HDMI al computer.

2-2 Collegare il cavo DP (solo nei modelli con ingresso DP/Mini-DP) (Opzionale)

a. Assicurarsi che sia il monitor sia il computer siano SPENTI.
b. Collegare il cavo DP/Mini-DP al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
3. Selezionare Spegnimento carica USB per attivare/disattivare la funzione Spegnimento carica USB. (Opzionale)

opzionale

Controlli esterni

N.IconaElementoDescrizione
1,2	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore nelle indica che il monitor è in standby/modalità di risparmio energetico.
3 Funzioni oSD		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
4 Pulsantighput		Premere per scorrere le diverse opzioni di ingressso.
5	PulsanteVolume	Premere per attivare la Scala di scorrimento del volume.
6 Luminosità		Premere il tasto per aprire il controllo Luminosità e impostarlo al livello preferito.
7 Modalità-premere per attivare il menu Modalità.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può essere utilizzato frequenze radio, e se non è installato e utilizzato secondo le istruzioni, cui可能导致are un'interferenza dannosa alle communicationsi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e teilevisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare oripositionare l'antenna di ricezione.
- Aumentare la distance tra il dispositorio e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
Per assistenza, contattare il rivenditore o un techniciano professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuali utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate cui causare interferenze alla riscezione di radio e TV.

Avverenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositorio non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese nelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricollo delle apparecchiature elettriche ed elettroniche. La raccolta differenziate e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

Avverenza relativà ai campi magnetici

Alcuni dispositivi elettronici, come dischi rigidi, dispositivi USB, computer tablet, laptop, Telefoni cellulari, orologi, auricolari, altoparlanti, carte di credito, carte ID magnetiche, ecc. sono sensibili ai campi magnetici e possono essere danneggiati in modo permanente o disabilitati temporaneamente se vengono esposti a un Campo magnetico troppo potente. Non posizionare i dispositivi elettronici vicino o nell'area magnetica della base del monitor.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,233 mm (O) x 0,233 mm (V)
	Luminosità	350 cd/m2 (Tipico)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 5 ms (da G a G)
	Tipio di pannello In-Plane Switching
	Frequenza O 31 - 90 KHz
	Frequenza V 56 - 76 Hz
Colori del display 16,7 milioni
Dot Clock 241,5 MHz
Risoluzione massima 2560 x 1440 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica A+
* Consumo energetico annuale		34 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on 25 W (Tipico)
	Modalità sospensione	0,49 W (Tipico)
	Modalità off 0,47 W (Tipico)
Connettore di ingresso		HDMI a 19 pin (solo nei modelli con ingresso HDMI) DP (solo nei modelli con ingresso DP) Mini-DP (solo nei modelli con ingresso Mini-DP)
Segnale video in ingresso		Segnale HDMI (solo nei modelli con ingresso HDMI) (Opzionale) DP (solo nei modelli con ingresso DP) (Opzionale) Mini-DP (solo nei modelli con ingresso Mini-DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 4 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 596,74 mm Verticale: 335,66 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40°C Temperatura di stoccaggio: Da -20° a 60°C Umidità operative: Da 20% a 80%
Dimensioni 614,0 (L) x 395,41 ~ 545,41 (A) x 247,17 (P) mm
Peso (peso netto)		7,93 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione) Rotazione: Da -60° a +60° Regolazione dell'altezza: Da 0 mm a 150 mm Perno: Da -90° a +90° Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Volume Luminosity Modulità Input Modalità
	Funzioni	Luminosity Contrasto Spia blu Potenz. nero ACM Nitidezza alta Gamma Temp. Colore Modality Mod sRGB Scala di grigi Tonal. 6 aspi Satur. 6 aspi Volume Mute Over Drive
Le specifiche variano a seconda della regione e/o del modello.

I manuale e altri documenti relativi al prodotto Acer sono disponibili sul site Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolo utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.
