B276HULC - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka / Model	ACER B276HULC
Veľkosť obrazovky	27 palcov (69 cm)
Maximálne rozlíšenie	2560 x 1440 pri 60 Hz
Jas	350 cd/m² (typické)
Kontrast	10000000:1 max (ACM)
Odozva	5 ms (sivá na sivú)
Typ panelu	IPS
Pozorovací uhol	178° horizontálne, 128° vertikálne (CR=10)
Zobrazené farby	16,7 milióna
Vstupné konektory	HDMI, DisplayPort, Mini-DisplayPort (podľa modelu)
Integrované reproduktory	2 W x 2 (voliteľné)
USB porty	USB 3.0 x 4 (voliteľné)
Napájanie	100-240 V, 50/60 Hz
Spotreba zapnutý / pohotovostný / vypnutý	25 W / 0,49 W / 0,47 W (typické)
Trieda energetickej účinnosti	A+
Rozmery (Š x V x H)	614 x 395,41~545,41 x 247,17 mm
Hmotnosť netto	7,93 kg
Prevádzková teplota	0°C až 40°C
Ergonomické nastavenia	Náklon -5° až +35°, otočenie -60° až +60°, výška 0-150 mm, pivot -90° až +90°, odnímateľný stojan
Funkcie OSD	Jas, Hlasitosť, Menu, Vstup, Režim, atď.
Odporúčané čistenie	Mäkká handrička bez rozpúšťadla; vyhýbajte sa amoniaku a alkoholu
Bezpečnosť	Nevystavujte vlhkosti, neotvárajte kryt, v prípade problému odpojte

Často kladené otázky - B276HULC ACER

Ako vyčistiť obrazovku monitora?

Vypnite a odpojte monitor. Použite mäkkú handričku mierne navlhčenú (čistá voda) bez rozpúšťadla. Netlačte silno a nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhýbajte sa výrobkom s obsahom amoniaku alebo alkoholu.

Aké je natívne rozlíšenie B276HULC?

Natívne rozlíšenie je 2560 x 1440 pri 60 Hz. Pre optimálny obraz nastavte zdroj na toto rozlíšenie.

Ako nastaviť výšku monitora?

Monitor má nastavenie výšky od 0 do 150 mm. Jednou rukou držte základňu a druhou rukou zdvihnite alebo znížte obrazovku do požadovanej polohy.

Ako zmeniť vstupný zdroj?

Stlačte tlačidlo Vstup (č. 4) umiestnené na zadnej strane monitora. Zobrazí sa ponuka na výber aktívneho zdroja (HDMI, DP, Mini-DP). Potvrďte rovnakým tlačidlom.

Čo robiť, ak obrazovka po zapnutí zostane čierna?

Skontrolujte, či sú napájací kábel a video kábel správne pripojené. Uistite sa, že je monitor zapnutý (modrá kontrolka). Vyskúšajte iný zdroj alebo iný kábel. Ak problém pretrváva, kontaktujte autorizovaného technika.

Ako aktivovať režim spánku?

Monitor sa automaticky prepne do režimu spánku, keď chýba video signál. Obrazovku môžete tiež vypnúť tlačidlom napájania. Spotreba v pohotovostnom režime je 0,49 W.

Je monitor kompatibilný s držiakom VESA?

Áno, stojan je odnímateľný a monitor je kompatibilný s VESA (štandard 100x100 mm). Po odstránení podstavca môžete pripevniť rameno alebo iný držiak.

Ako nastaviť jas v ponuke OSD?

Stlačte tlačidlo Jas (č. 6) na otvorenie lišty nastavenia. Pomocou tlačidiel + a - upravte. K tomuto nastaveniu sa dostanete aj cez hlavnú ponuku (tlačidlo MENU).

Sú integrované reproduktory?

Áno, voliteľne. Model môže byť vybavený reproduktormi 2 W x 2. Skontrolujte technický list vášho zariadenia. Zvuk sa nastavuje tlačidlom Hlasitosť (č. 5).

Ako otočiť obrazovku na režim na výšku?

Monitor umožňuje pivot od -90° do +90°. Zdvihnite obrazovku na maximálnu výšku a potom ju jemne otočte. Možno budete musieť upraviť orientáciu v nastaveniach zobrazenia vášho operačného systému.

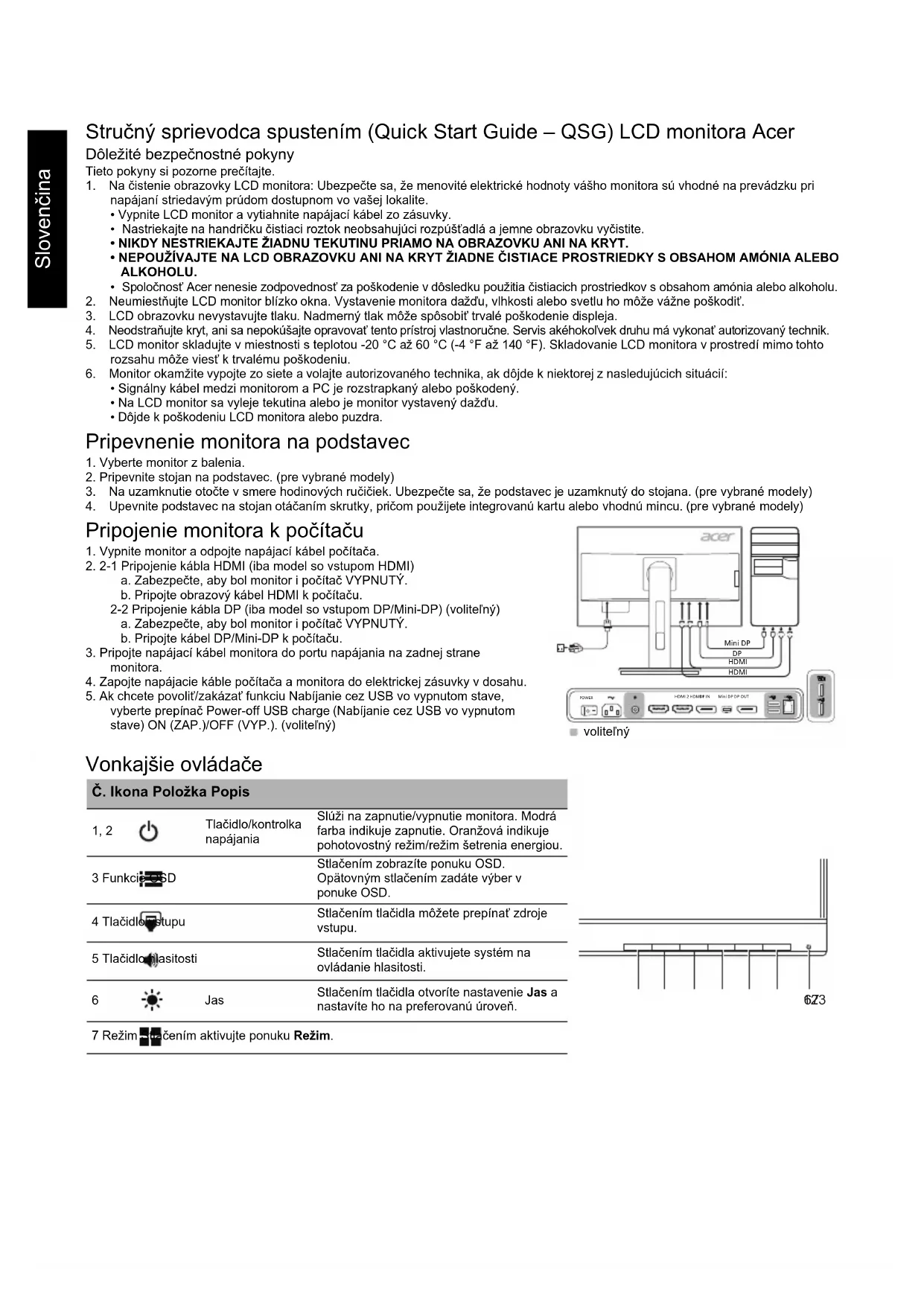

NÁVOD NA OBSLUHU B276HULC ACER

Upevnenie monitora k základni

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opraviť tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

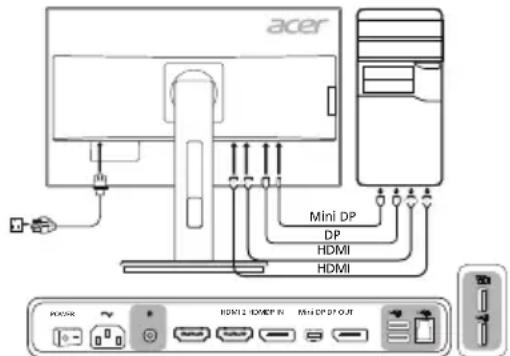

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojenie kábla HDMI (iba model so vstupom HDMI) a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

b. Pripojte obrazový kábel HDMI k počítaču.

2-2 Pripojenie kábla DP (iba model so vstupom DP/Mini-DP) (voliteľný) a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP/Mini-DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
3. Ak chcete povoliť/zakázať funkciu Nabíjanie cez USB vo vypnutom stave, vyberte prepínač Power-off USB charge (Nabíjanie cez USB vo vypnutom stave) ON (ZAP.)/OFF (VYP.). (voliteľný)

voliteľný

Vonkajšie ovládače

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

Varovná správa týkajúca sa magnetov

Niektoré elektronické zariadenia, ako sú pevné disky, USB zariadenia, tablety, notebooky, mobilné telefóny, hodinky, slúchadlá, reproduktory, kreditné karty, magnetické identifikačné karty, atď., sú citlivé na magnetické polia a môžu byť trvalo poškodené alebo dočasne deaktivované, ak sú vystavené príliš silnému magnetickému poľu. Elektronické zariadenia nesmiete ukladať blízko magnetickej oblasti na podstavci monitora ani priamo na ňu.

SPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TRT LCD
	Veǐkost' 27"W (69 cm)
	Rozstup bodov 0,233 mm	H) x 0,233 mm (V)
	Jas	350 cd/m2(charakteristický)
	Kontrast 10000000:1 Max (ACM)
	Pozorovací uhol 178° (H)	78° (V) (CR=10)
	Doba odozvy 5 ms (G ku G)
	Typ panela IPS
	Horizontal frekvencia 3 - 90 kHz
	Vertikána frekvencia 56 - 76 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 241,5 MHz
Maximáne Rozlügenie 2560 x 1440 @ 60 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej Účinnosti A+
*Ročná spotreba energia		34 (kWh) (pre model so vystupom HDMI)
Spotreba energia (pri 200 nitov)	Režim zapnutia	25 W (charakteristicxy)
	Režim spánku	0,49 W (charakteristicxy)
	Režim vypnutia	0,47 W (charakteristicxy)
Vstrupý konektor		HDMI 19-kollkový (iba model so vystupom HDMI)DP (iba model so vystupom DP)Mini-DP (iba model so vystupom Mini-DP)
Vstrupý signál videa		Signál HDMI (iba model so vystupom HDMI) (volitefny)DP (iba model so vystupom DP) (volitefny)Mini-DP (iba model so vystupom Mini-DP) (volitefny)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volitefny)
USB		USB 3.0 x 4 (volitefny)
Maximána veilkost' obrazovky		Horizontáne: 596,74 mmVertikáne: 335,66 mm
Zdroj napájania		100-240V, 50/60 Hz
Podmienky prostrendia		Prevádková teplata: 0° až 40°CTeplata skladovania: -20° až 60°CPrevádková vlhkest: 20% až 80%
Rozmery		614,0 (S) x 395,41 - 545,41 (V) x 247,17 (H) mm
Hmotnost' (netto)		7,93 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +35° (iba v majvyşsom bode možno ponúknut' 35 stipnév zaklpenia pre uhol elevácie)Naločenie: -60° až +60°Nastavenie vyšky: 0 mm až 150 mmVyklapanie: -90° až +90°Odpojiteñny stojan: Ano (odpojiteñny stojan uvořovany pomocou skrutky)
Vonkajšie ovládače	Prepíná</tlačidía	Tlačidlo zapnutiaPONUKA/ZADATVstup RežimJazykKonzrad svetloModré svetloZvižranenie ČierneyACMZvižená ostrotsGammaTeplata fariebRežimRežim sRGBRežim odtriečov sivej6-osový odtrieh6-osová sytost'Hlasitost'SlmitPretaktovanie	Hlasitost'Časový limit OSDPriehfadenost'Zámok ponukу na obrazovkeVstupAutomatický zdrojFormát DPPriradenie klávesovych skratiekŠirokouhlý režimDDC/CIUroveč Čierney na HDMIRežim rychleho spusteniaNabijanie cez USB vo vypnutom stave (volitefny)Informácie o displejiObnovenie pôvodných nastaveníSkončenie

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
